Mini-Z Short Course Truck 4WD | Mini SC24 | Xe RC Tỉ Lệ 1/24 (Bản Miễn Phí)

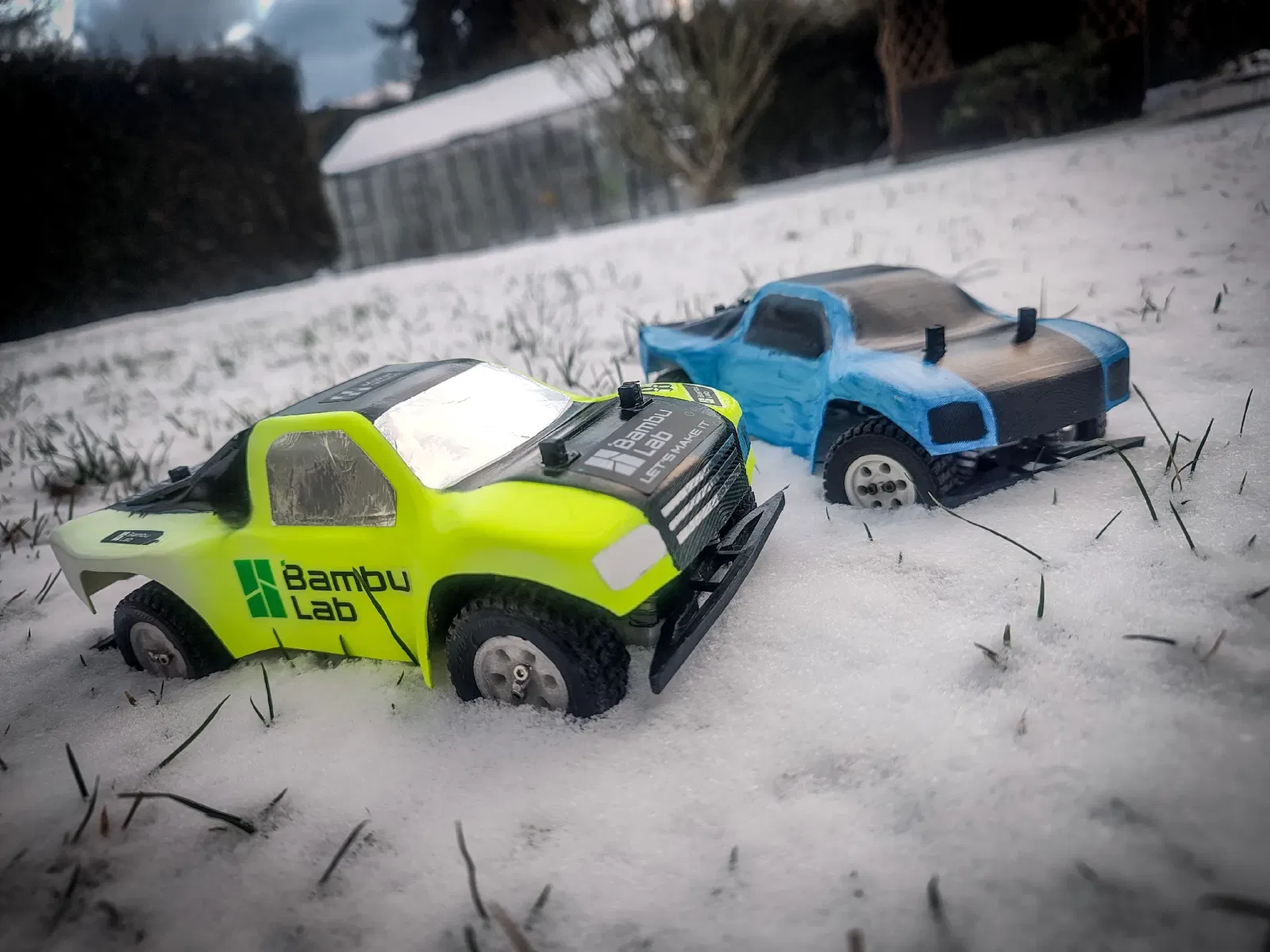

Chào mọi người, tui biết cái tiêu đề hơi xạo xạo chút, vì Mini-Z là tỉ lệ 1/28 chứ không phải 1/24, nhưng mà nó cũng gần rồi đó. Và đây là khung gầm rally chứ không phải kiểu xe trophy truck nha. Nhưng mà ý tưởng ban đầu là làm cái xe short course truck cỡ Mini-z mà thân xe là sct đó mọi người... :D

Cách đây 3 năm tui có nảy ra một ý tưởng, đó là làm một chiếc RC car in 99% được để chơi trong nhà.

Tui đã dành 20 ngày liên tục thiết kế và in thử mỗi ngày để tới được điểm này, giờ thì tui có thể nói là nó đã hoàn thành và mọi người có thể in theo rồi.

Nó có thể in bằng máy Bambulab P1S stock không cần chỉnh sửa gì thêm và hầu hết các bộ phận là PLA/PETG. Tui chưa thử trên máy in khác, nhưng tui đoán là có thể in được trên mọi máy in đủ chính xác với đầu phun 0,4mm. Chỉ riêng cho phần bánh răng và đế động cơ thì tui dùng ABS-GF để chịu nhiệt, nhưng mà in bằng PETG cũng chạy được luôn. Nhớ chọn chế độ seam orientation là 'random' để các bộ phận quay không bị lệch nha.

Phiên bản miễn phí này không kèm hướng dẫn lắp ráp. Mọi người có thể mua bản trả phí có hướng dẫn. Ở đó mọi người còn có thể tìm thấy một số bộ phận bổ sung từ quá trình phát triển vẫn đang tiếp diễn và các bộ phận chính đã được cập nhật. Bản trả phí ở đây nè:

Đây là cài đặt cần thiết cho slicer:

cho tất cả các bộ phận: seam orientation - random

Cài đặt in các bộ phận TPU nhỏ:

• 95A TPU

• 100% infill

• 0,2mm layer height

• 3 perimeters

Cài đặt in bộ phận bánh xe TPU:

• 95A TPU

• 0% infill

• 0,2mm layer height

• 1 perimeter

• 4 bottom layers

• 4 top layers

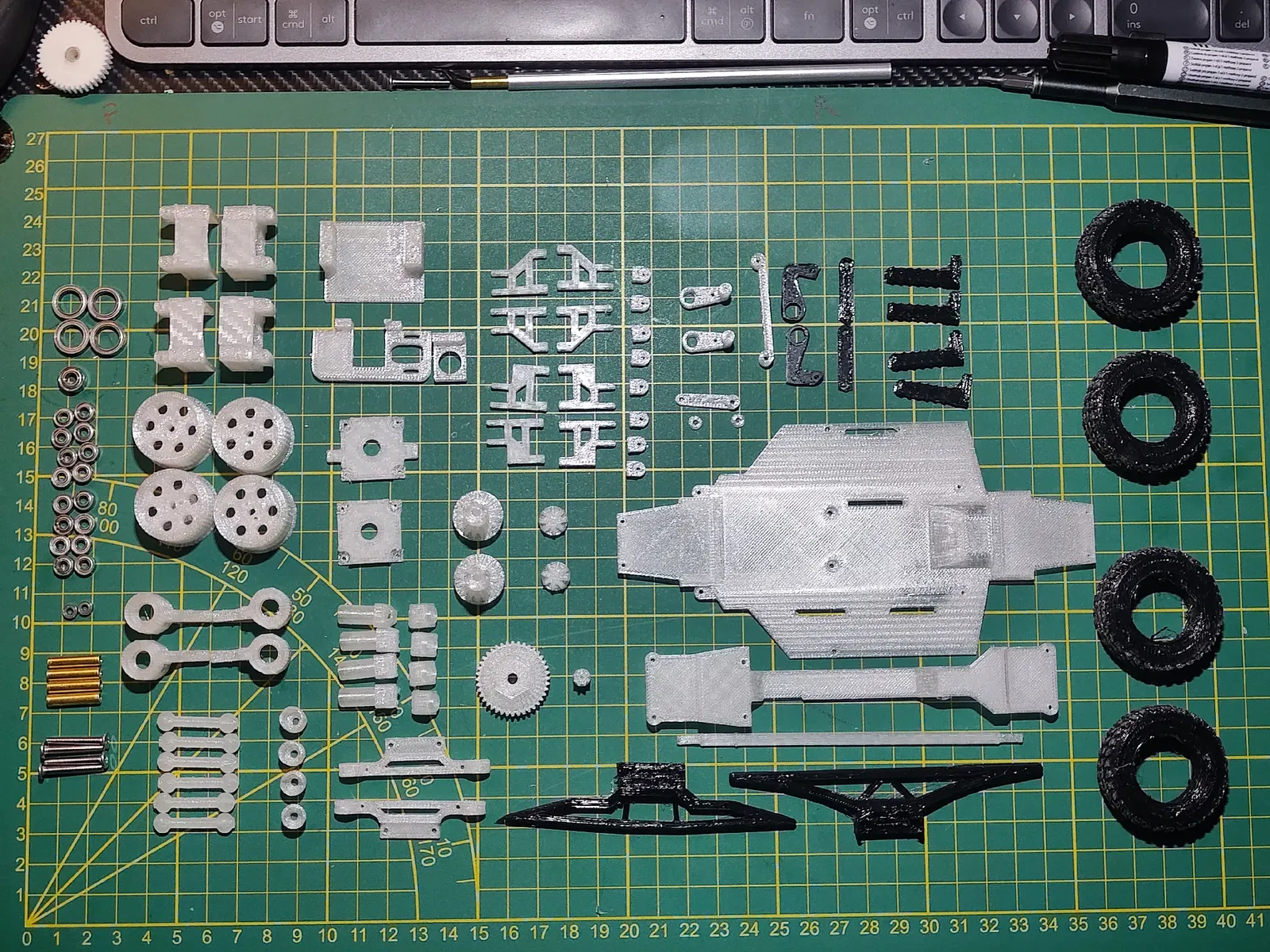

Bộ phận lắp ráp:

• PETG/PLA

• 100% infill

• 3 perimeters

• 0,16mm layers height

• 1mm XY separation for supports

Đây là danh sách những thứ bạn cần để lắp ráp:

Dụng cụ cần thiết:

• •Máy khoan

• • mũi khoan 2mm

• • mũi khoan 4mm

• • Dũa sắt

• • Giấy nhám (400 grid)

• • Tua vít tốt, cầm vừa tay (vì có nhiều ốc lắm)

• • Dao

• • Dụng cụ cắt ống

Phần cứng cần thiết:

• • ốc M2

  • 8 con M2x4

  • 10 con M2x5

  • 18 con M2x6

  • 10 con M2x7

  • 20 con M2x8

  • 6 con M2x10

  • 8 con M2x16

• • ốc M3

  • 6 con M3x20

• • Vòng bi (Bạc đạn):

  • 1 cái 4x9x4mm

  • 4 cái 8x12x3,5mm

  • 10 cái 3x7x3mm

  • 2 cái 2x6x2mm hoặc 2x6x2,5 hoặc 2x6x3

• • Ống 4mm bằng đồng hoặc nhôm, đường kính trong 3mm (dài 170mm đã sử dụng)

• • Keo siêu dính (CA Glue)

• • Mỡ silicon

• • Dây lò xo thép (gợi ý 0,8mm)

Đây là một vài video ngắn về cách xe chạy:

Thật lòng thì tui không thích cái kiểu chạy với motor inrunner 1625 4800KV cho lắm (nhưng mà nó rẻ quá trời). Tốc độ tối đa có thể cao hơn, nhưng mà motor bị nóng tới cuối buổi chạy và không có nhiều momen xoắn cho xe địa hình. Nếu được, tui khuyên mọi người nên độ lại motor quadcopter 1404 hoặc 1505 bằng cách thay trục dài hơn, nó có momen xoắn tốt hơn nhiều đó.
