Hệ Thống Lưu Trữ Filament Modular - Bản Phát Hành Sớm (Chưa Test In)

QUAN TRỌNG - VUI LÒNG ĐỌC TRƯỚC!

Đây là bản phát hành sớm / đang trong quá trình phát triển (work in progress). Thiết kế CHƯA được in thử ngoài đời thật do máy in gặp sự cố. Mình chia sẻ file công khai để cộng đồng góp ý và test trước khi ra bản phát hành đã được kiểm thử đầy đủ.

Tổng quan

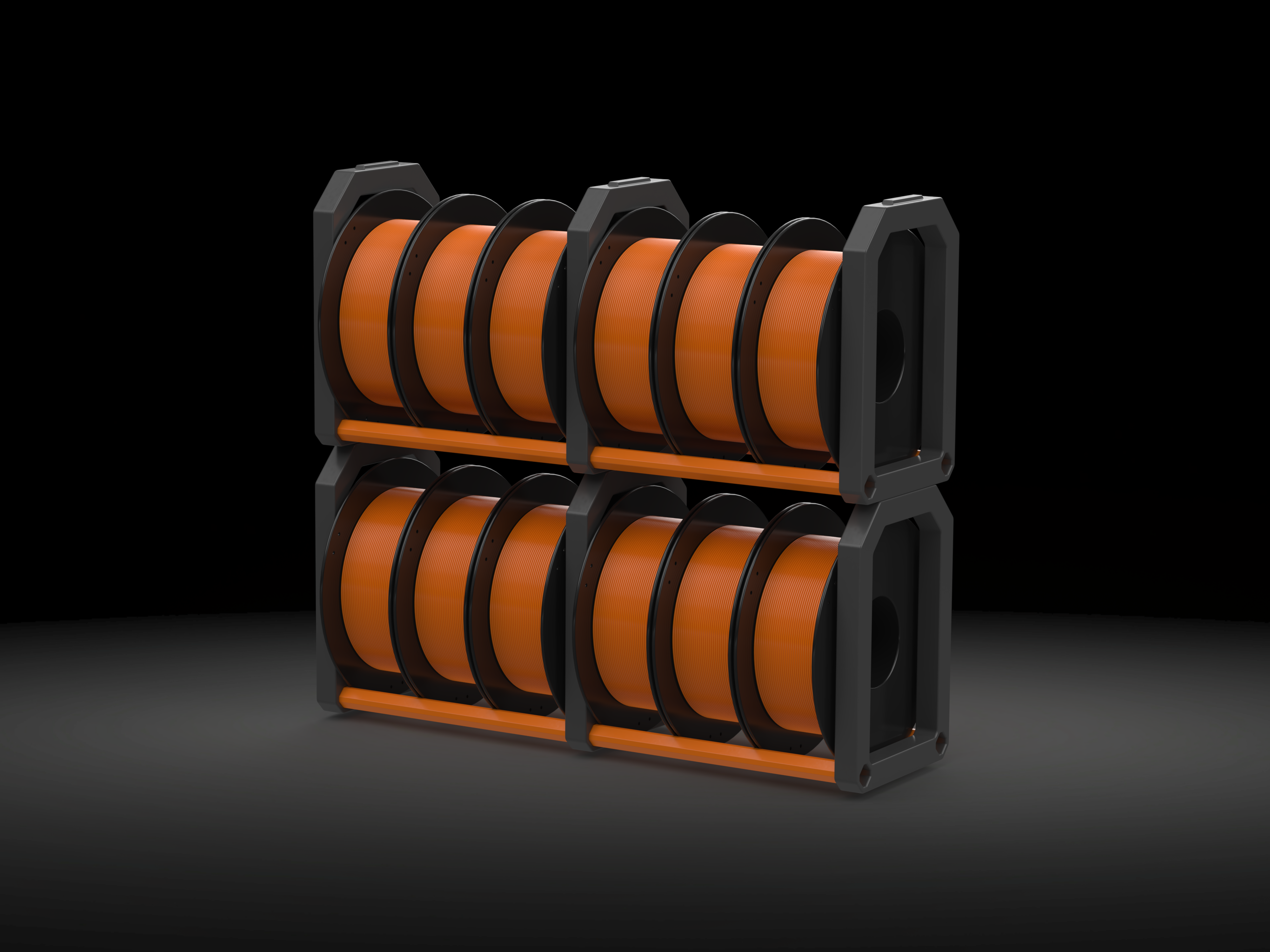

Dự án này là một hệ thống lưu trữ filament dạng modular, thiết kế để có thể mở rộng theo nhu cầu, vững chắc và dễ nâng cấp theo thời gian.

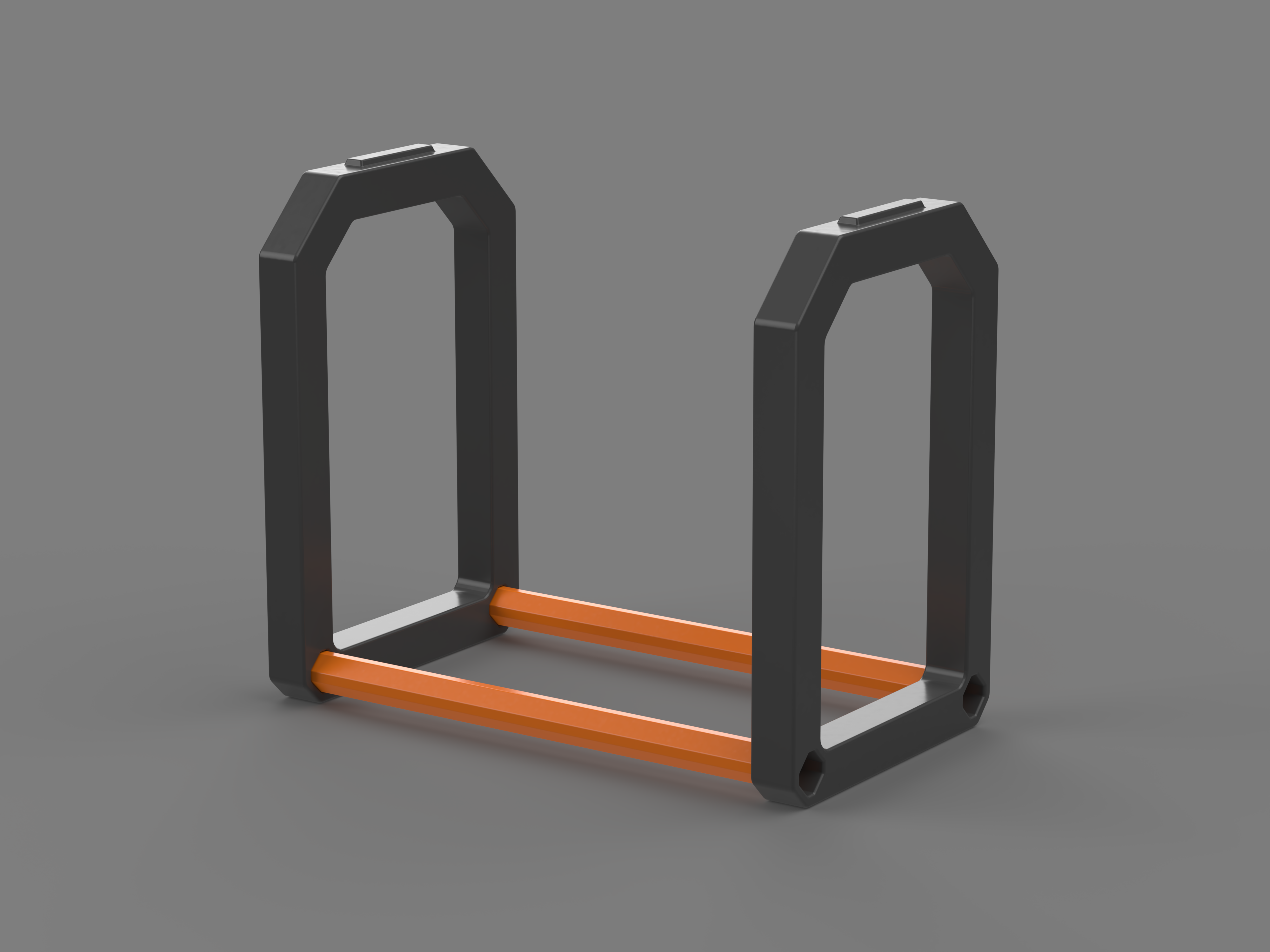

Hệ thống gồm các module riêng lẻ, có thể liên kết với nhau bằng các connector chuyên dụng, cho phép bạn xây theo chiều ngang và chiều dọc mà không cần dùng các thanh xuyên dài (through-rods). Mục tiêu là một giải pháp lưu trữ chắc chắn, dùng lâu dài, chứ không phải dạng in nhanh, nhẹ.

Tính năng thiết kế chính

• Modular và có thể xếp chồng - muốn nhỏ hay lớn tuỳ bạn

• Connector chuyên dụng để nối giữa các module

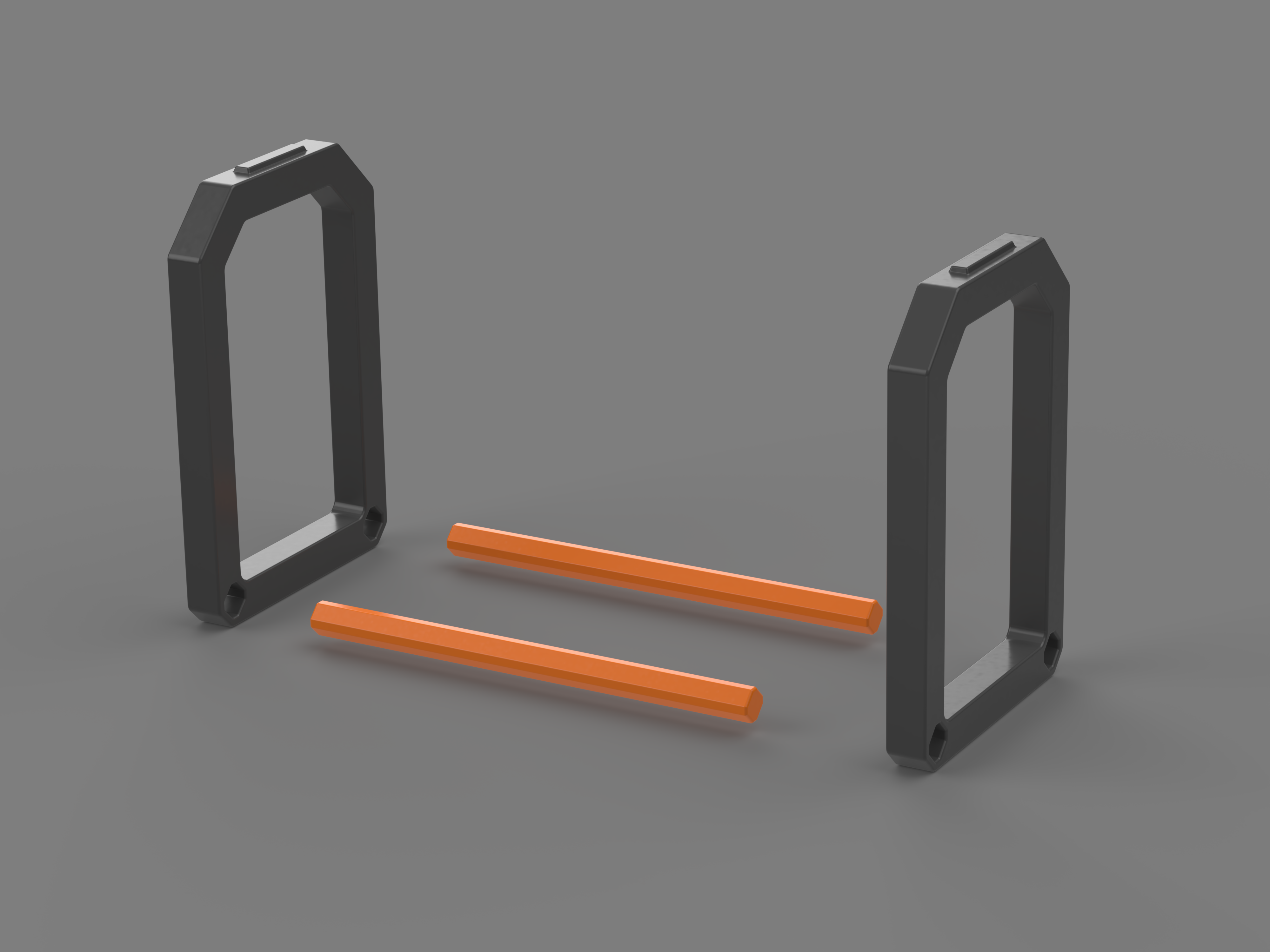

• Hệ thanh rod có biên dạng chống xoay (anti-rotation) giúp cuộn spool ổn định hơn

• Rod được đưa vào connector nửa chiều dài (halfway), giúp mở rộng dễ dàng

• Thiết kế cho spool filament 1kg (200mm x 70mm)

• Tối ưu cho độ bền và độ cứng vững, không nhắm tới in siêu nhanh

Thiết kế ưu tiên sự ổn định và dùng lâu dài, nên thời gian in sẽ cao hơn các spool holder tối giản (đây là chủ đích).

Ghi chú in ấn (Tạm thời)

Đây là các gợi ý điểm bắt đầu dựa trên slicing và ý đồ thiết kế, chưa dựa trên test in thực tế:

• 0.2mm layer height

• 4 perimeters

• 15-20% infill (Gyroid hoặc cubic)

• Không cần supports

Bạn cứ thoải mái thử nghiệm và chỉnh setting theo nhu cầu

File bao gồm

• File STL

  • Sẵn sàng để in

• File STEP

  • Có kèm để tuỳ biến, chỉnh tolerance hoặc remix.

Cần góp ý

Nếu bạn có in test mẫu này, mình rất mong nhận được phản hồi về:

• Độ khít và tolerance

• Giao diện lắp ghép giữa rod và connector

• Độ vững tổng thể

• Gợi ý cải tiến hoặc phụ kiện bổ sung

Các tuỳ chọn dự kiến trong tương lai

Hệ thống này được thiết kế để mở rộng theo thời gian. Các add-on và biến thể dự kiến có thể gồm:

• Module góc

• End plates / side caps

• Adapter gắn tường (wall-mount)

• Thêm các biến thể connector

• Bố cục hoặc hướng lắp thay thế

Các phần này hiện chưa chốt và sẽ phát triển dựa trên góp ý và trải nghiệm dùng thực tế

Lộ trình

Bản phát hành sớm này được chia sẻ để thu thập phản hồi thực tế.

Sau khi hoàn tất test ngoài đời thật, sẽ có bản V1.x đã được kiểm thử và tinh chỉnh.

Nếu bạn có ý tưởng, câu hỏi hoặc muốn đề xuất tính năng, vui lòng để lại bình luận nhé! :D
