Adapter portafilter 51 mm cho VAM Arrarex Caravel
Adapter giúp chuyển từ group head Arrarex Caravel sang chuẩn 51 mm loại 2 tai, cố định vào phần logo Caravel. Khuyến nghị in ABS infill 25%, cần gioăng Delongui EC 680 và 2 vít 4mm; lưu ý khoảng hở cho tách khá ít.
Mô tả

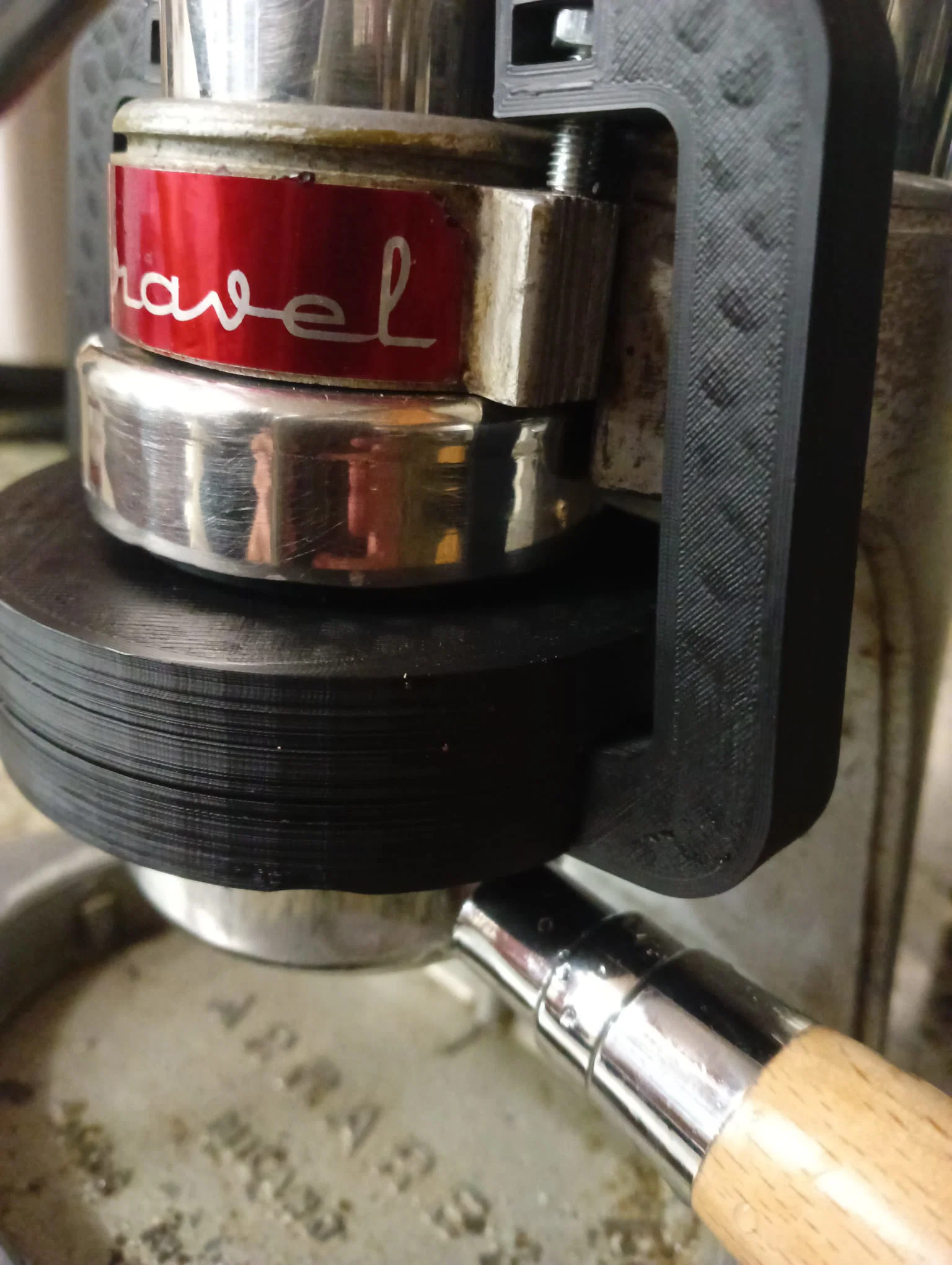

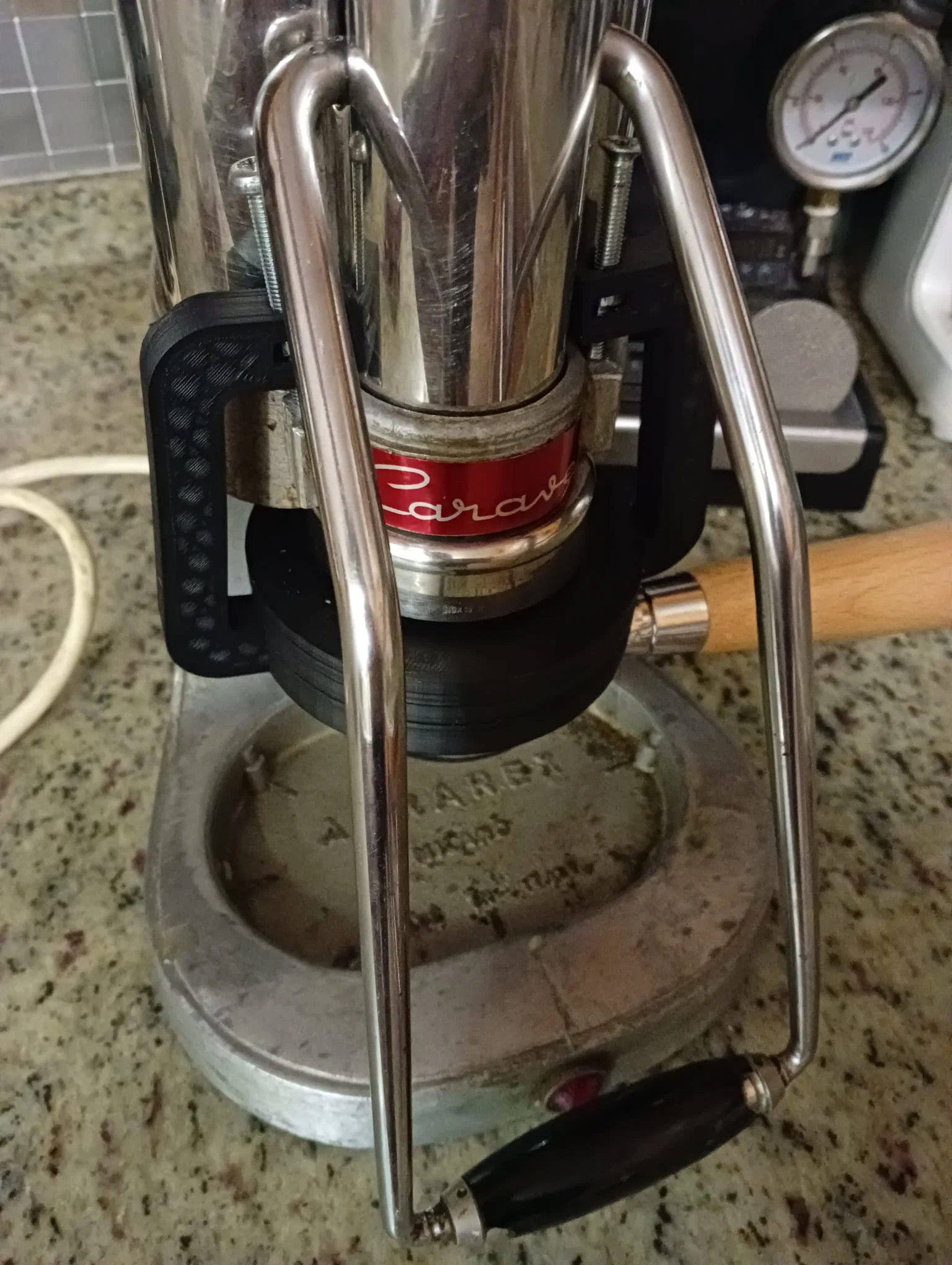

Ngoài kia có khá nhiều máy VAM Arrarex Caravel, một số máy không đi kèm portafilter, mà do kích thước group head của máy lại không theo chuẩn. Với những máy như vậy, mình thiết kế adapter này để kẹp/giữ vào phần có logo Caravel.
Mẫu này mình in bằng ABS để chịu nhiệt tốt, với infill 25%. Khi lắp vào và siết chặt rồi thì không cần tháo ra nữa. Bạn cũng cần một gioăng Delongui EC 680 (khoảng 2€ trên Aliexpress), và hai con vít 4mm.
Mình có làm một gioăng tự chế để thay thế gioăng group nguyên bản của Arrarex, dày hơn bản gốc. Nếu bạn dùng gioăng tỉ lệ 1:1, có thể bạn sẽ cần làm phần phễu phía trên dài hơn. Nhớ cẩn thận vì khoảng trống cho cái tách bên dưới khá ít.
Trước đây mình có thử một vài phiên bản mà thiết kế luôn “2 tai” của group head Arrarex Caravel, nhưng đây là điểm rất dễ gãy, nên cuối cùng mình quyết định dùng kiểu cố định từ phía ngoài.
