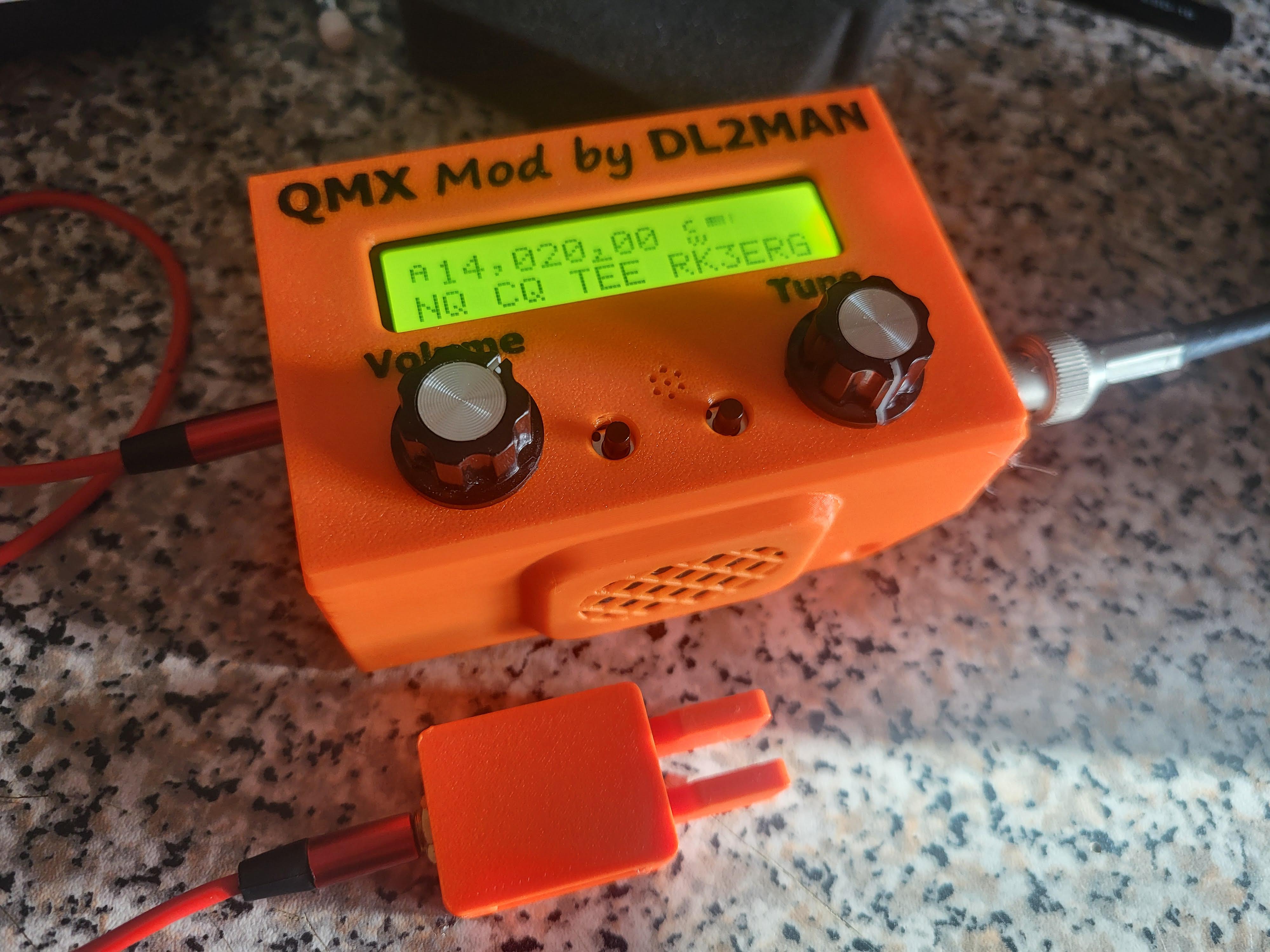

Vỏ QMX cho pin Baofeng kèm loa (QMX housing for Baofeng batteries with speaker)

Bộ vỏ thay thế cho QRP-Labs QMX, tích hợp Audio Amp, nguồn cho amp và ngàm dùng pin Baofeng UV-K5. Hướng dẫn in (PETG + PLA interface), đi dây buck converter 5V, loa 4Ω/2W và lắp ráp chi tiết.

👁️
677
Lượt Xem
❤️
15
Lượt Thích
📥
43
Lượt Tải
Cập Nhật Jan 09, 2026
Chi tiết
Tải xuống
Bình Luận
Khoe bản in
Remix

Mô tả

Nội dung được dịch bằng AI

Cuối cùng mình cũng quyết định đăng mẫu này lên, vì nó cool quá mà không chia sẻ thì uổng.

Cảnh báo trước nha: đây là một bản in khá phức tạp. Với part "BAOFENG_Akkuhalter", bạn cần in có supports, và chọn full support interface bằng một vật liệu không bám dính.

Mình in vỏ bằng PETG và dùng PLA làm lớp support interface. PETG và PLA không bám nhau tốt, nên bạn có thể tạo bề mặt mịn cho các overhang toàn phần.

Bạn cần chuẩn bị:

  • Cả 2 phần vỏ in chuẩn, không lỗi

  • Một bộ QRP Labs QMX hoạt động tốt, lắp để dùng nguồn 9V !!!

  • https://qrp-labs.com/qmx.html

  • (Mình bỏ socket nguồn trong lúc lắp)

Các link dưới đây là affiliate links (mình sẽ nhận một phần nhỏ doanh số mà không phát sinh thêm chi phí cho bạn). Việc này giúp hỗ trợ công sức của mình. Bộ vỏ được thiết kế đúng theo các linh kiện này. Với Amazon: "Als Amazon-Partner verdiene ich an qualifizierten Verkäufen"

Hướng dẫn lắp ráp:

  • gắn loa vào phần hõm tương ứng trong "QMX_Housing_OT_BESCHRIFTET"

  • loa có sẵn băng keo 3M

  • dán băng keo điện (hoặc tương tự) ở mặt sau loa để tránh chạm chập ngoài ý muốn

  • đẩy board audio amp vào hõm, canh theo 2 nút nhỏ và các lỗ tương ứng

  • cắt và hàn dây loa vào ngõ ra của audio amp

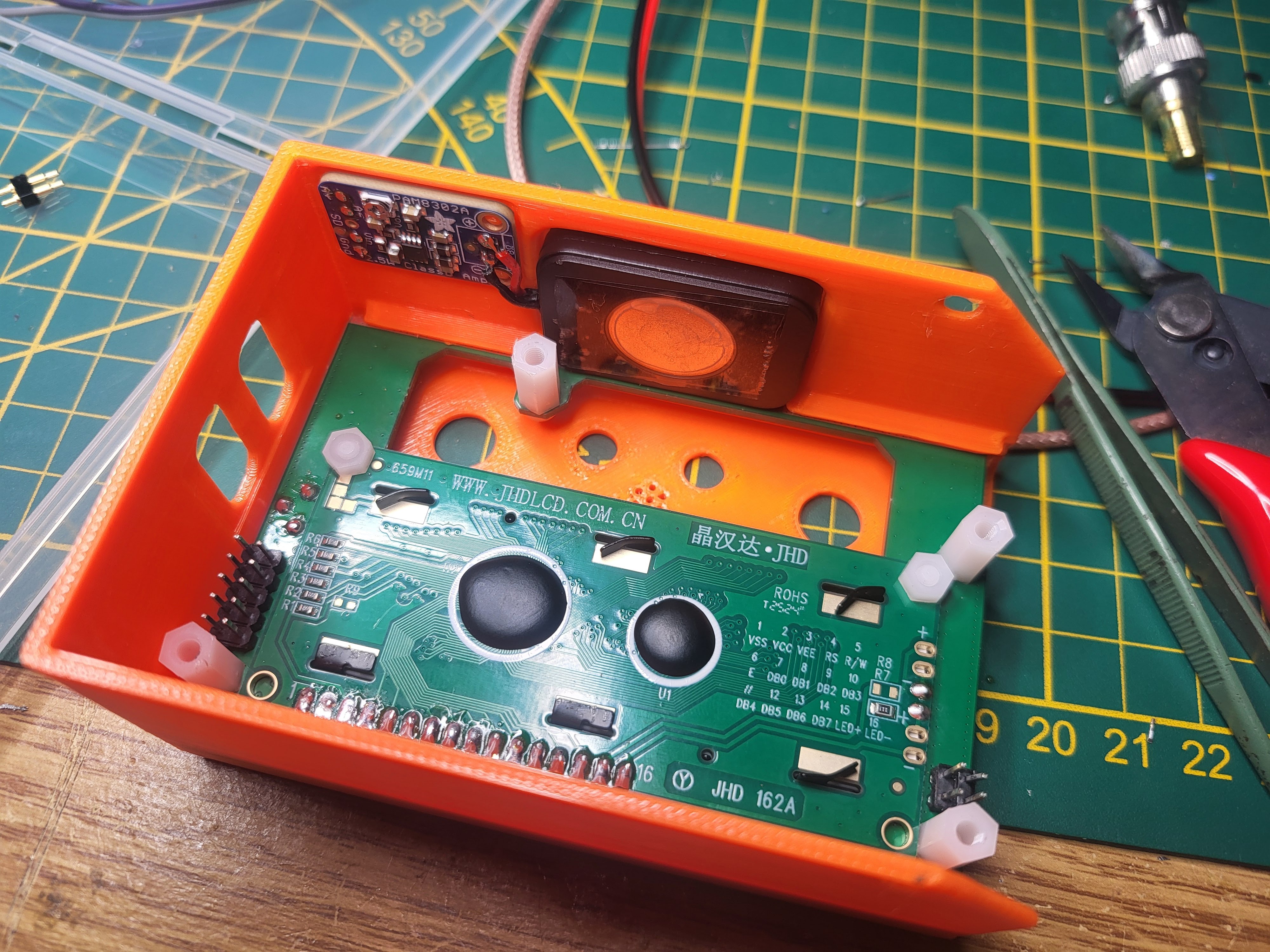

  • trượt PCB màn hình QMX vào (xem hình)

  • ấn main PCB vào cùng với các PCB Display/Button

  • cố định chồng PCB bằng ốc Nylon

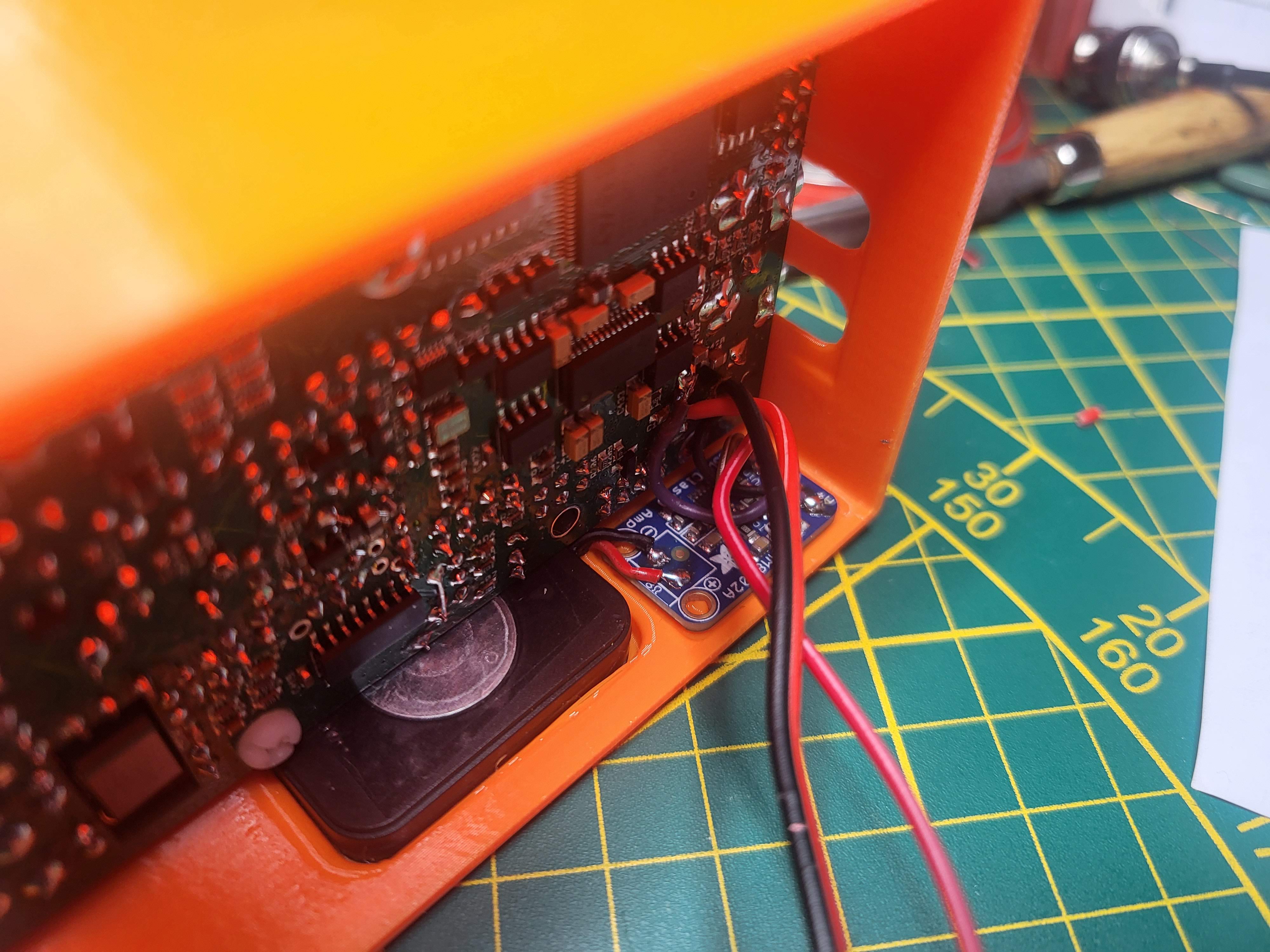

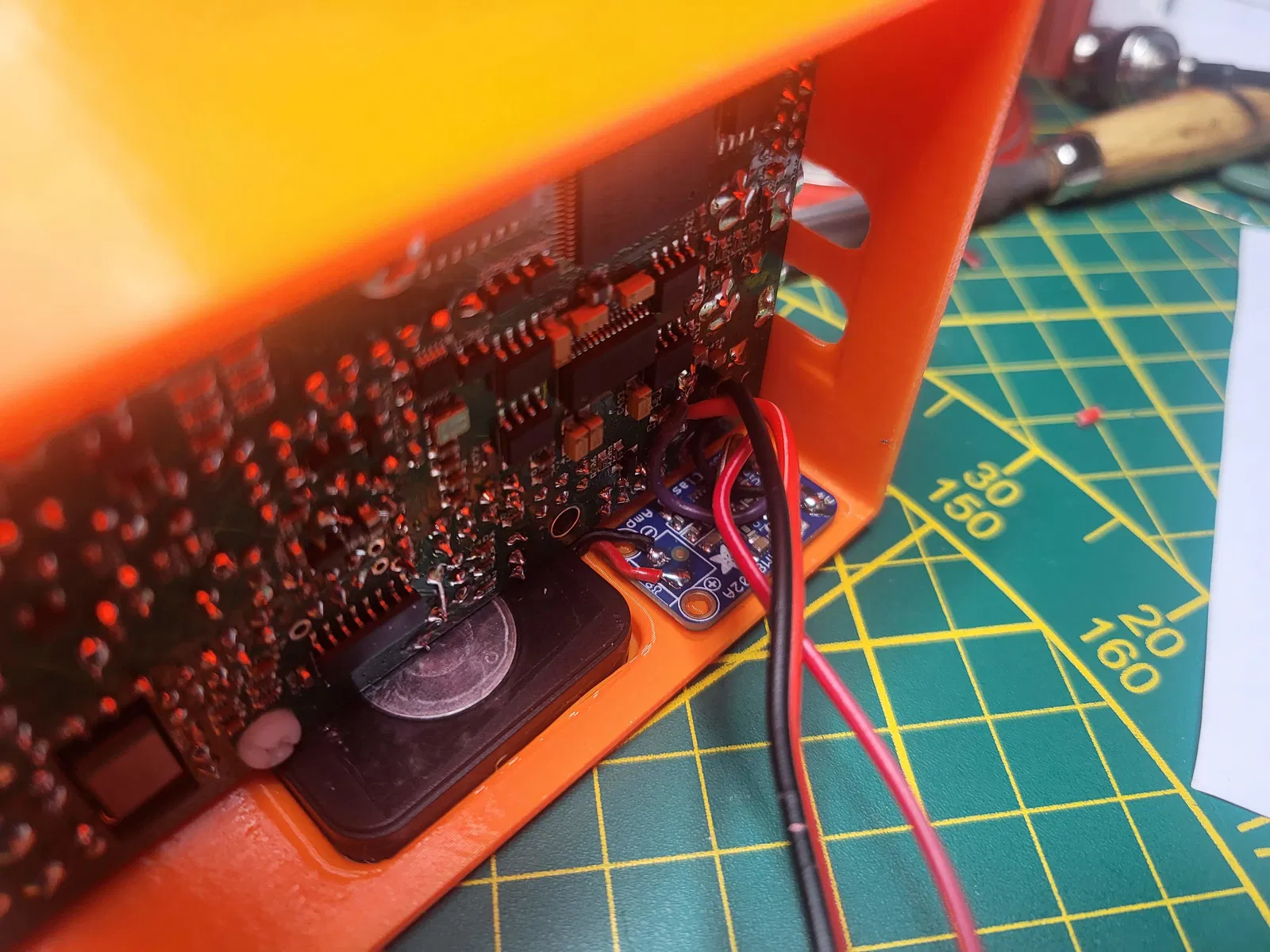

  • hàn Audio Amp GND vào GND trên Main PCB

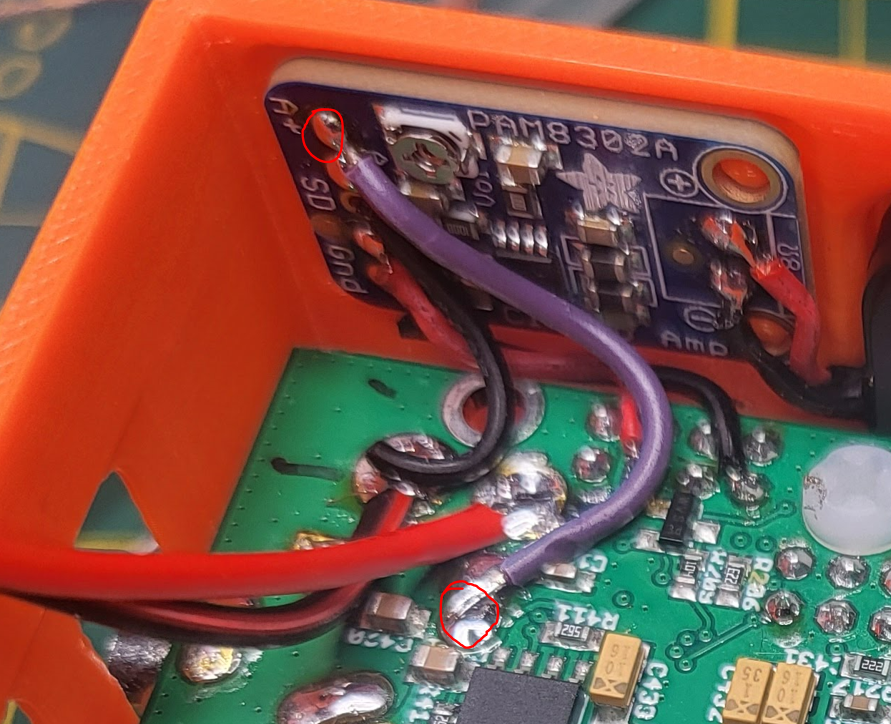

  • hàn A+ của audio amp vào chân tương ứng của X202 trên Main PCB

  • hàn dây đỏ và dây đen vào cực +- trên main PCB

  • lấy một cụm spring pin assembly

  • cẩn thận cắt bỏ 1 pin khỏi cụm

  • trong 5 pin còn lại: cẩn thận rút pin ở giữa ra, tránh làm gãy phần nhựa

  • đẩy 4 pin còn lại (đầu có lò xo) vào "BAOFENG_Akkuhalter"

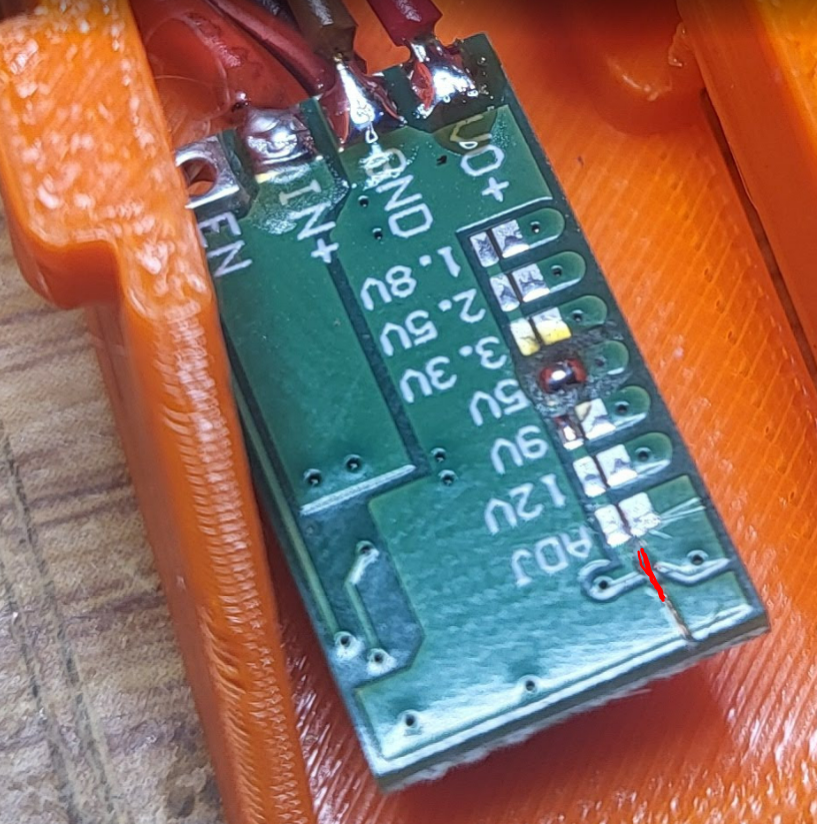

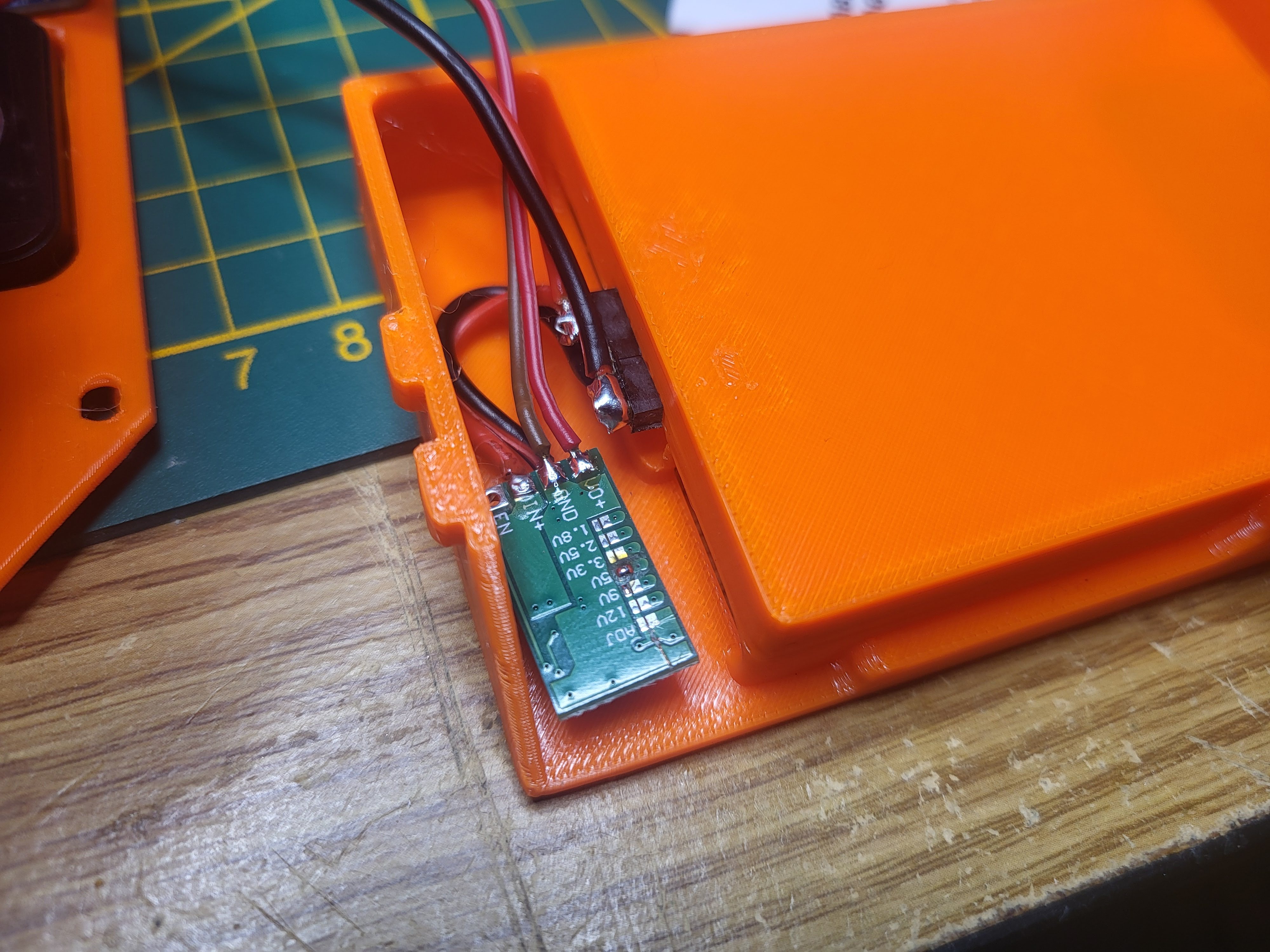

  • chuẩn bị buck converter bằng cách cắt đường mạch "adj"

  • đóng cầu nối (Close Bridge) để ra 5V

  • hàn dây đỏ và đen vào IN+GND

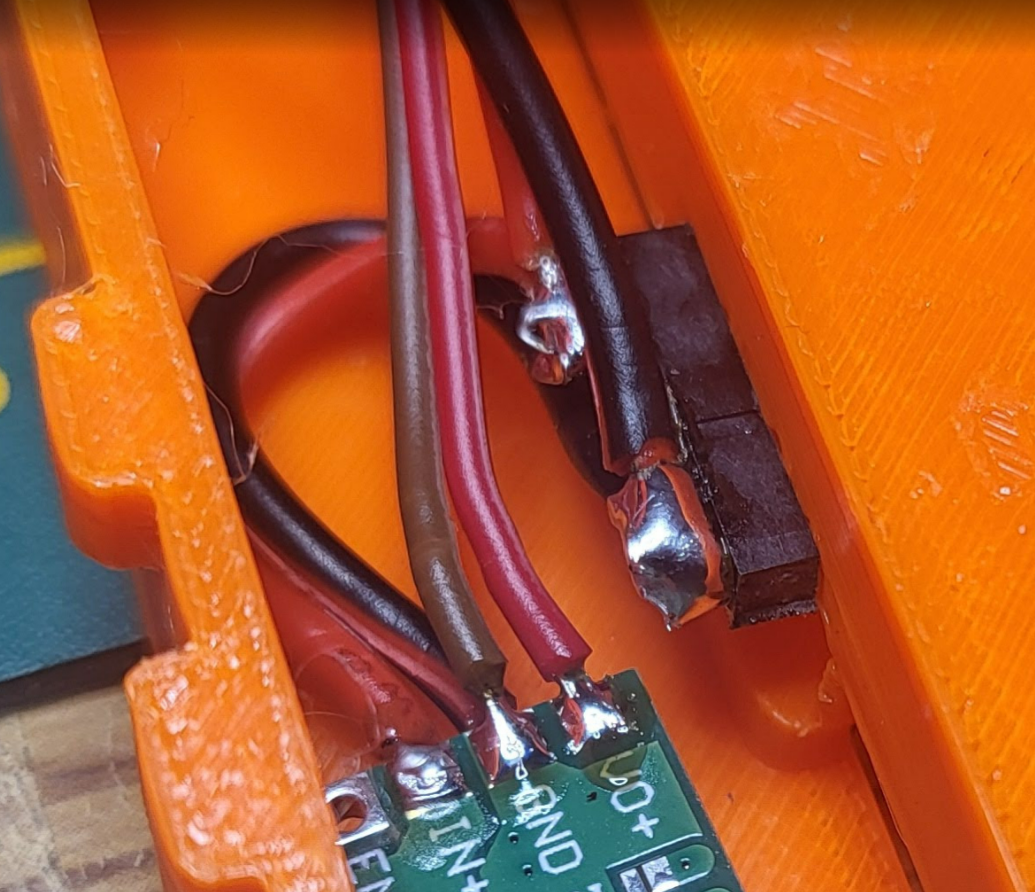

  • hàn 2 dây đỏ (từ main pcb và từ buck converter pcb) vào 2 tiếp điểm lò xo bên trái. Cố gắng nối cầu giữa 2 tiếp điểm bên trái.

  • hàn 2 dây đen (từ main pcb và từ buck converter pcb) vào 2 tiếp điểm lò xo bên phải. Cố gắng nối cầu giữa 2 tiếp điểm bên phải.

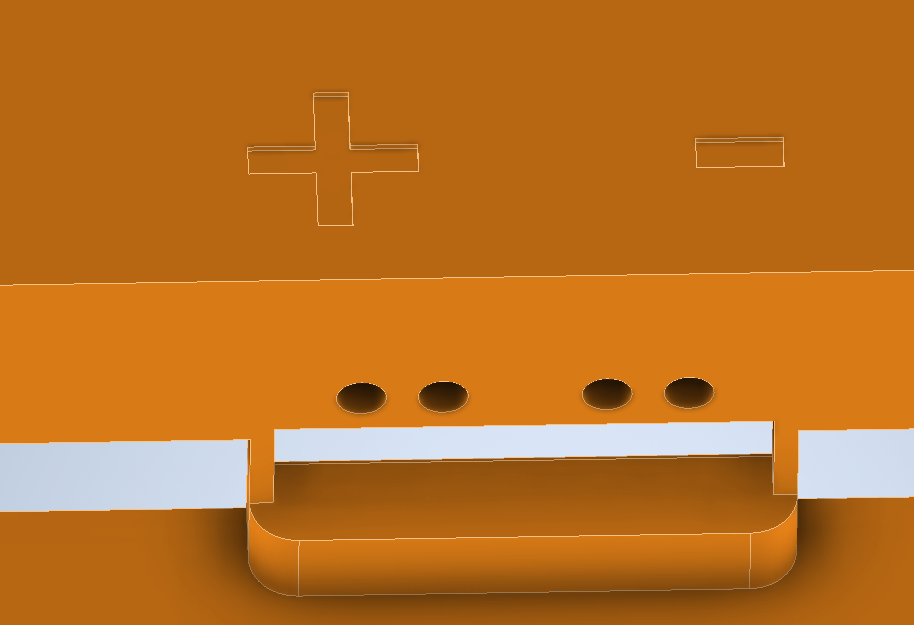

  • xem ký hiệu +- trên bản in

  • hàn thêm một bộ dây vào GNDVO+ của buck converter PCB

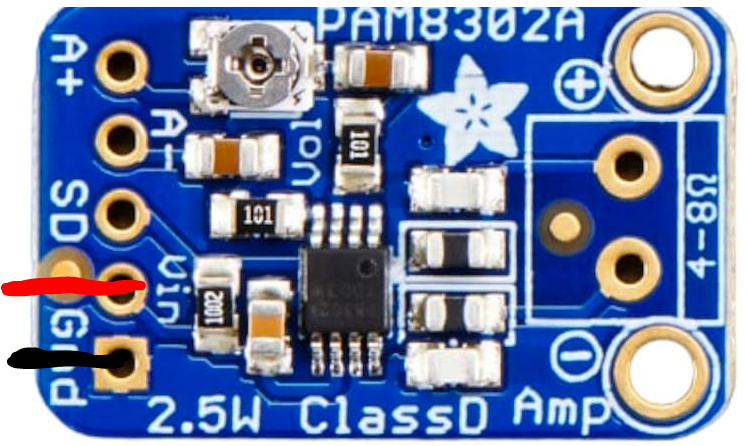

  • hàn đầu còn lại vào VinGND của Audio Amp PCB

  • kiểm tra dây nối giữa các PCB: đừng để quá dài hoặc quá ngắn để còn ráp được 2 nửa vỏ lại với nhau

  • sau khi test và chắc chắn mọi thứ đi dây đúng và có thể lắp hoàn chỉnh:

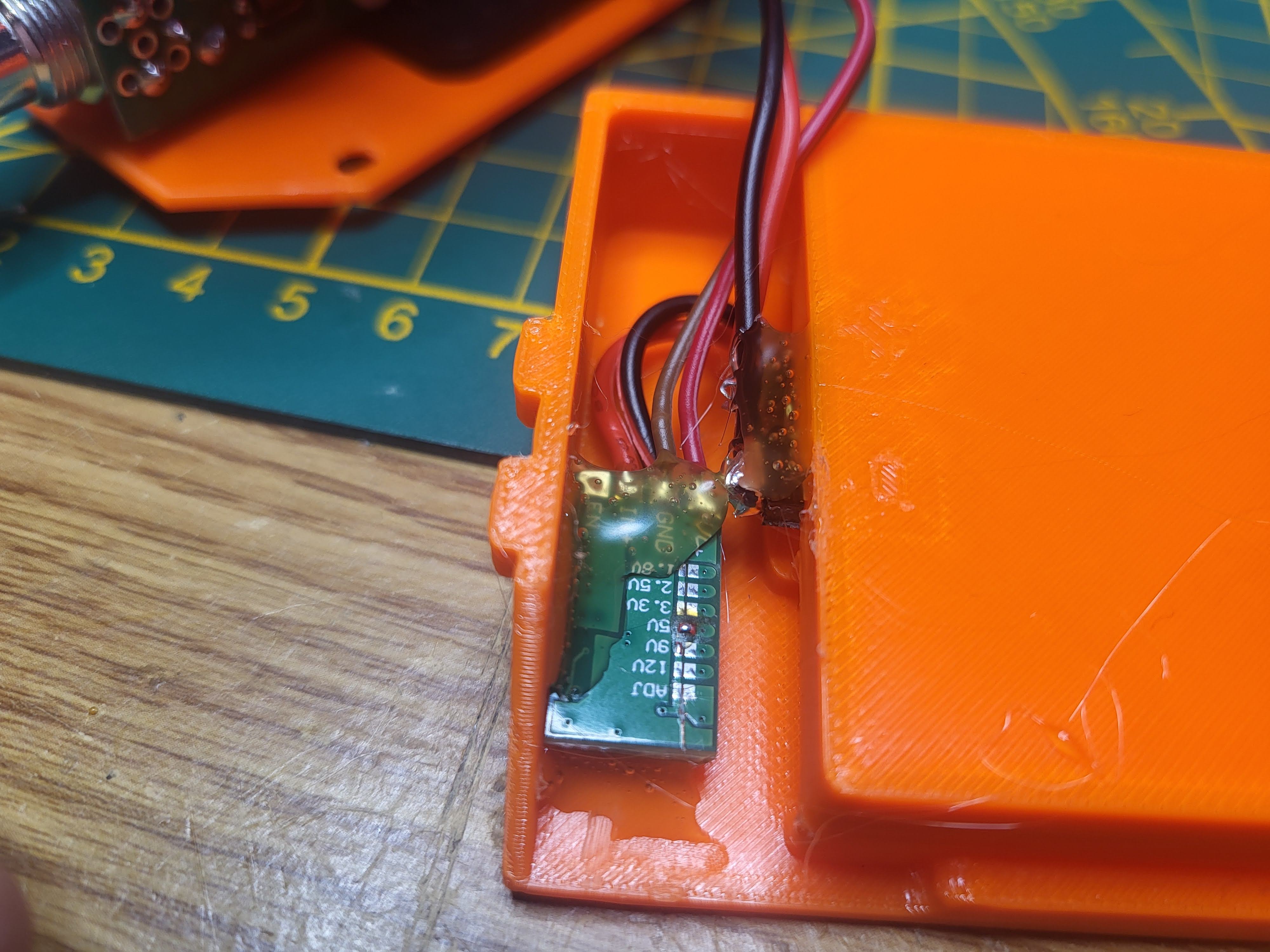

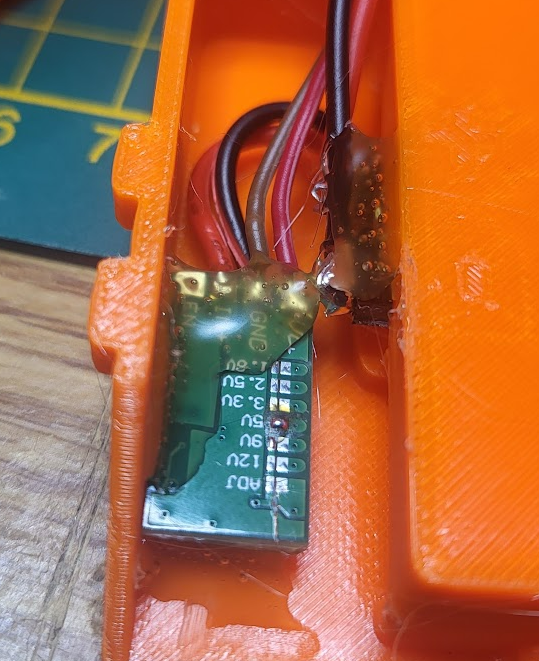

  • cố định các spring contacts và module buck converter bằng keo nến (hot glue) hoặc tương tự

Sau đó:

  • ấn tán M3 vào vị trí

  • siết cố định tất cả bằng 2x ốc M3

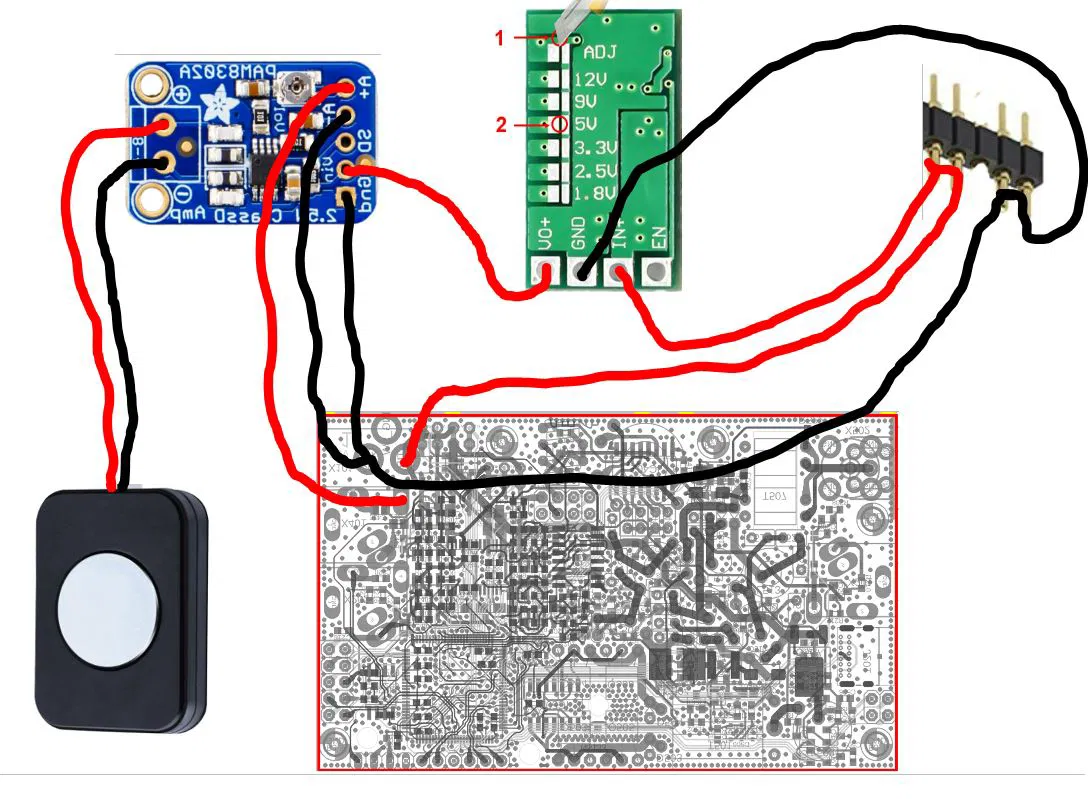

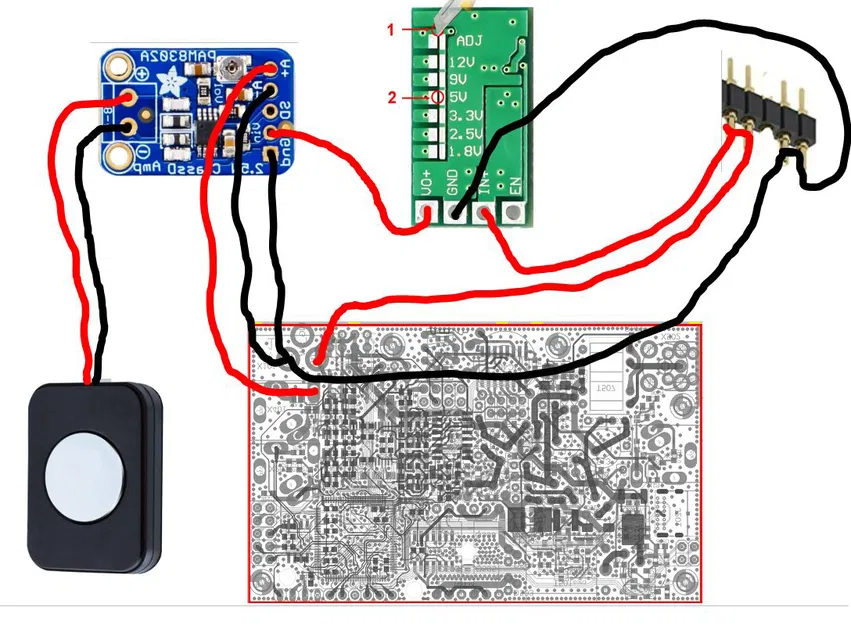

"Sơ đồ đi dây hoàn chỉnh" - kiểu redneck ;)

  • Mình không chịu trách nhiệm cho bất kỳ hư hỏng nào có thể xảy ra trong quá trình bạn mod.

  • Chỉ làm nếu bạn thực sự biết mình đang làm gì và tự chịu rủi ro!

Chúc bạn làm vui vẻ!

73 Manuel; DL2MAN
