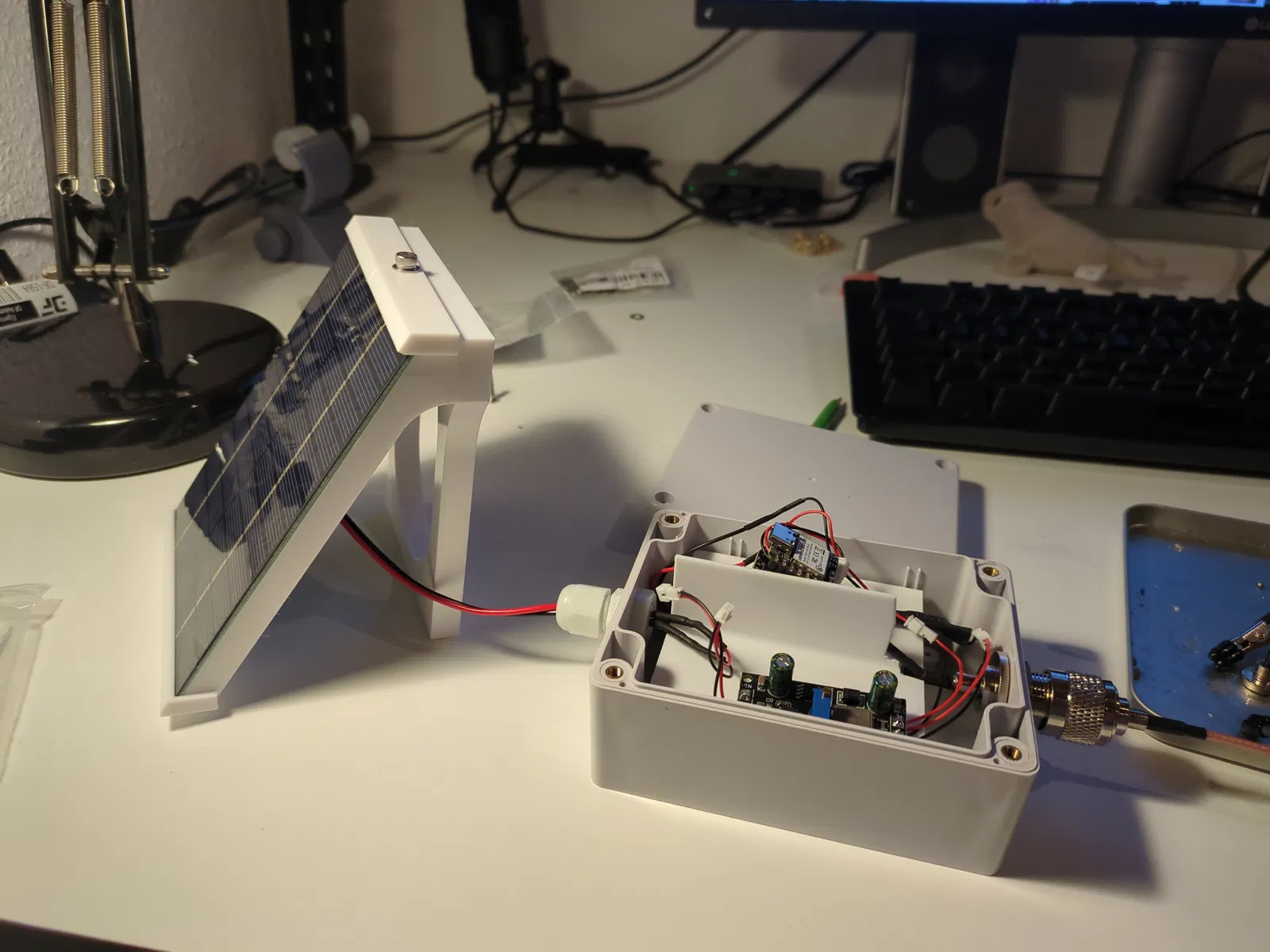

Node Meshtastic Năng Lượng Mặt Trời với Panel 5W

Phiên bản cải tiến của node năng lượng mặt trời Meshtastic của mình: dễ in hơn, cần ít bộ phận hơn và anten chắc chắn hơn nhờ dùng N-connector.

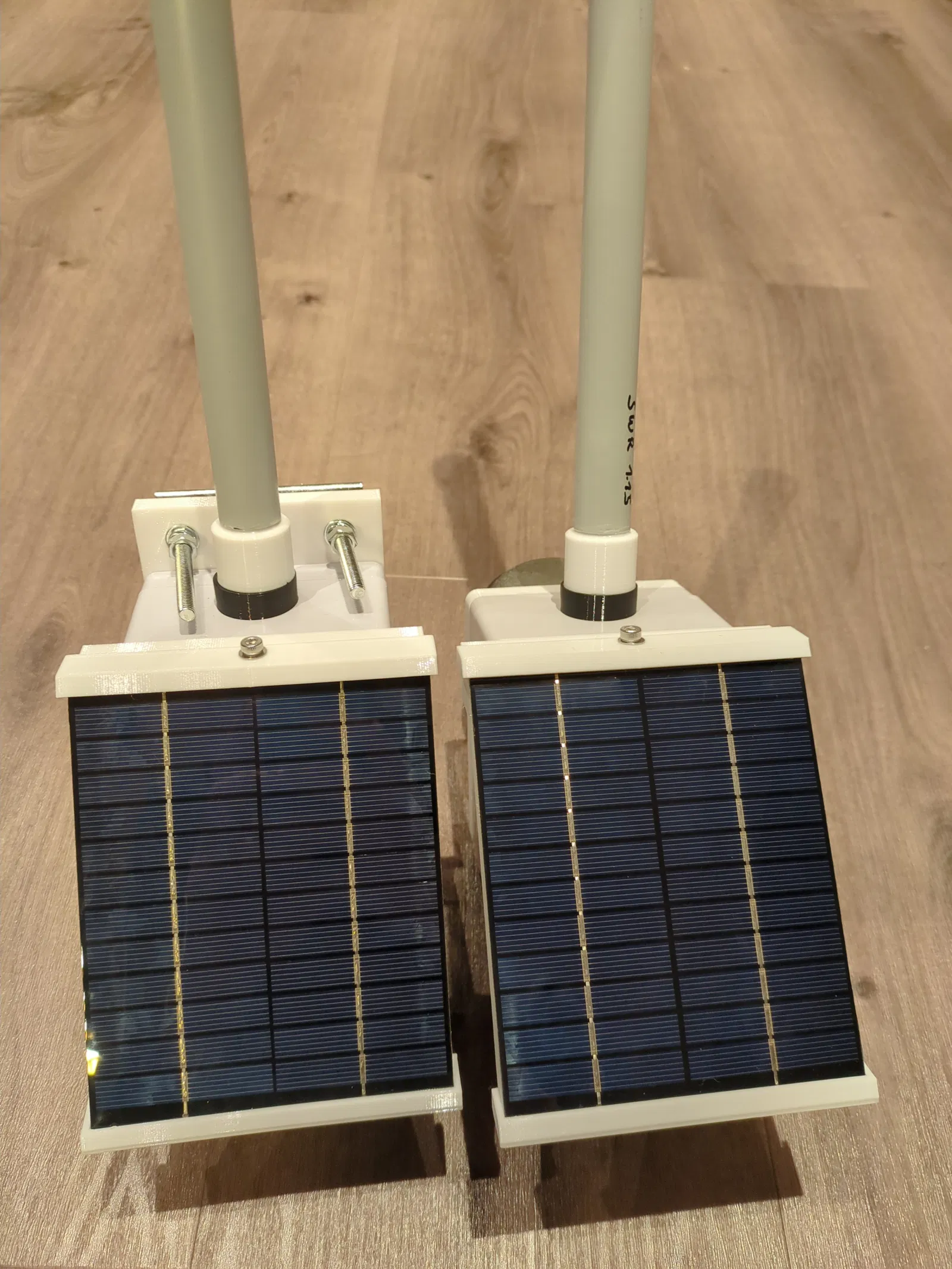

Thay vì dùng panel 10W đặt góc 45 độ, phiên bản này chuyển sang dùng panel 5W đặt góc 30 độ.

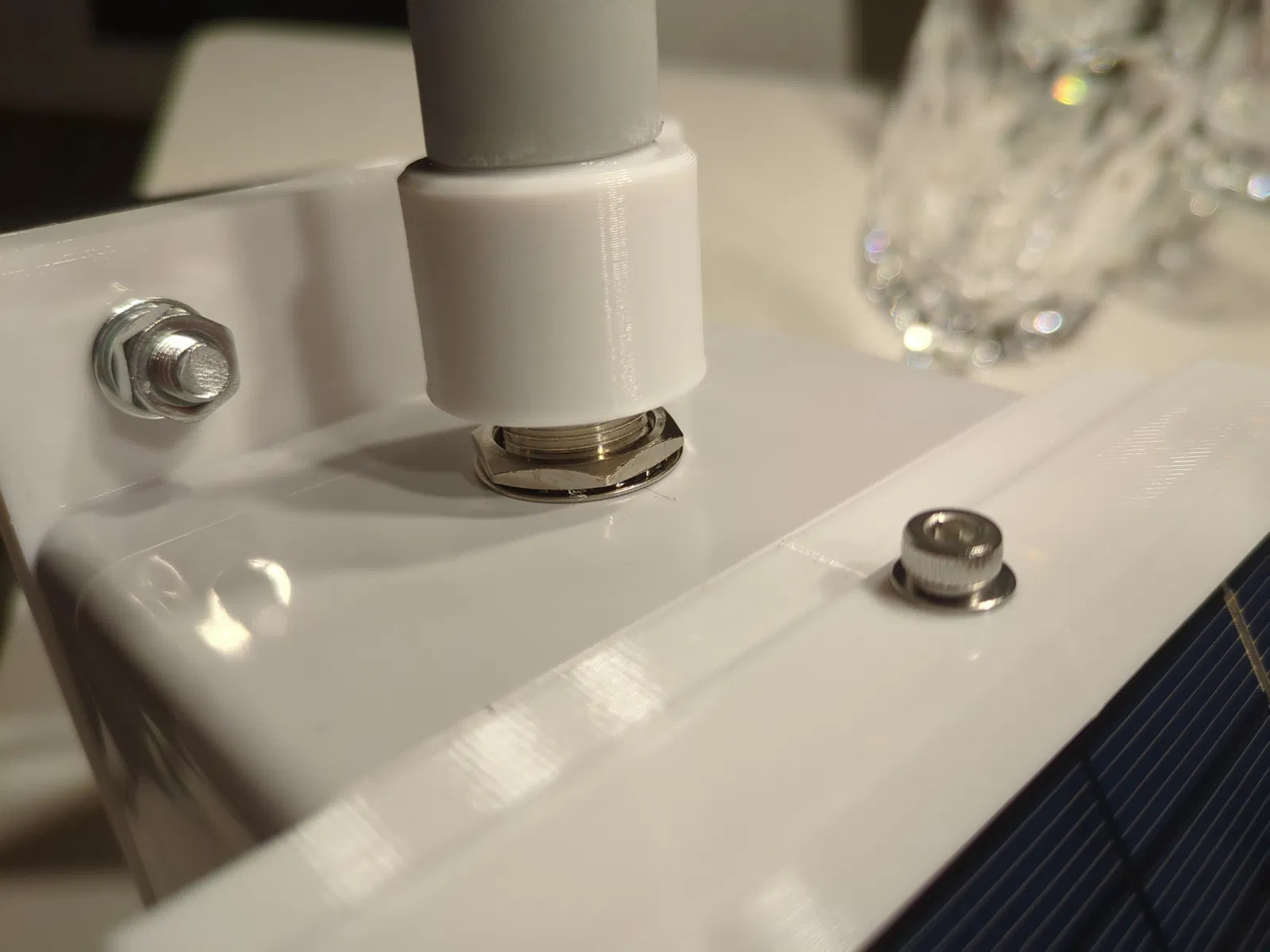

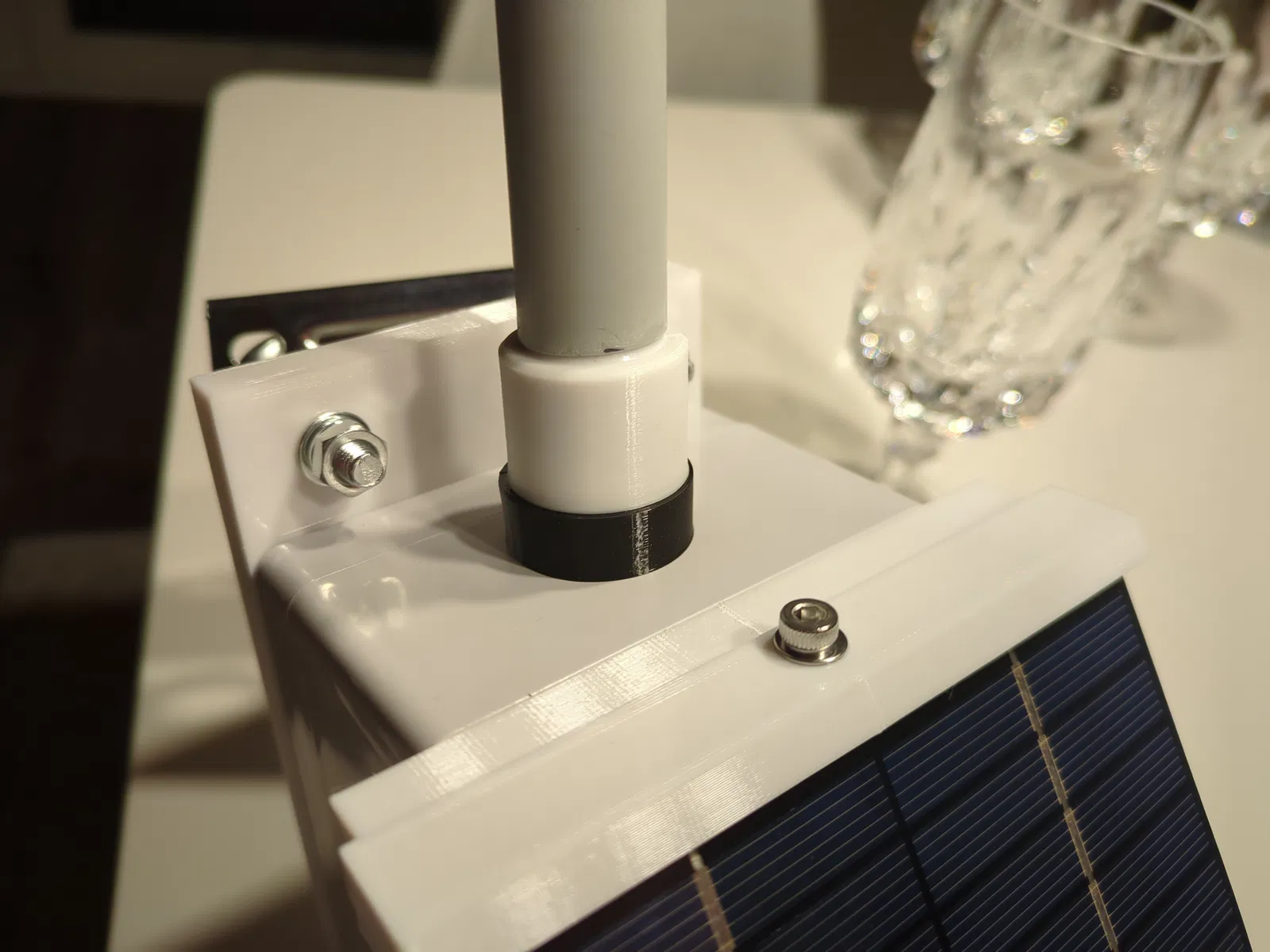

In tất cả bằng PETG với 4 perimeters — trừ cái vòng làm gioăng (seal) cần in bằng TPU, nó giúp giữ cho N-connector của anten không bị vô nước. Nếu bạn không có TPU thì có thể thử quấn thêm vật liệu cách nước kiểu foam/cao su quanh đó.

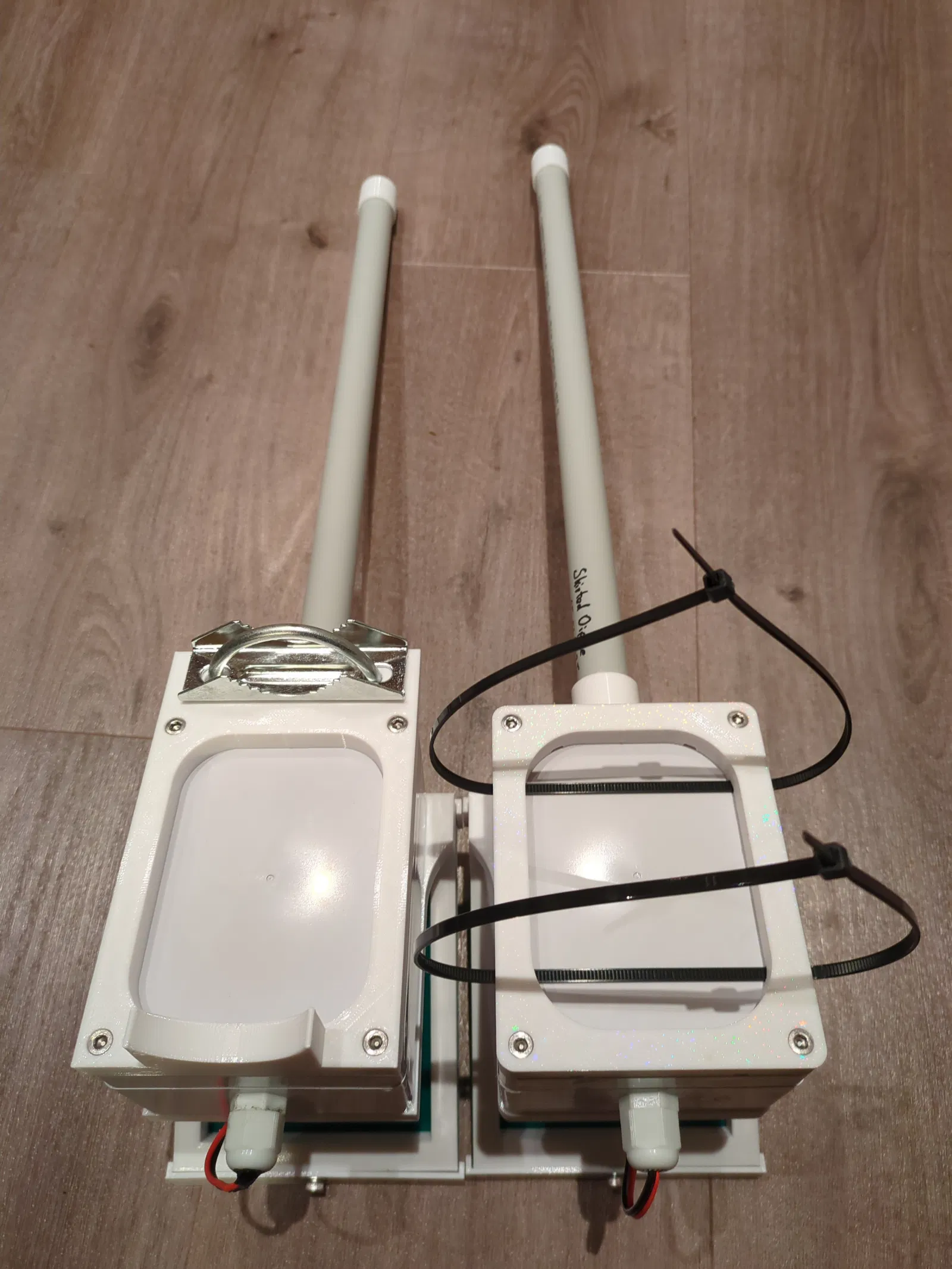

Model này có 2 kiểu nắp lưng khác nhau:

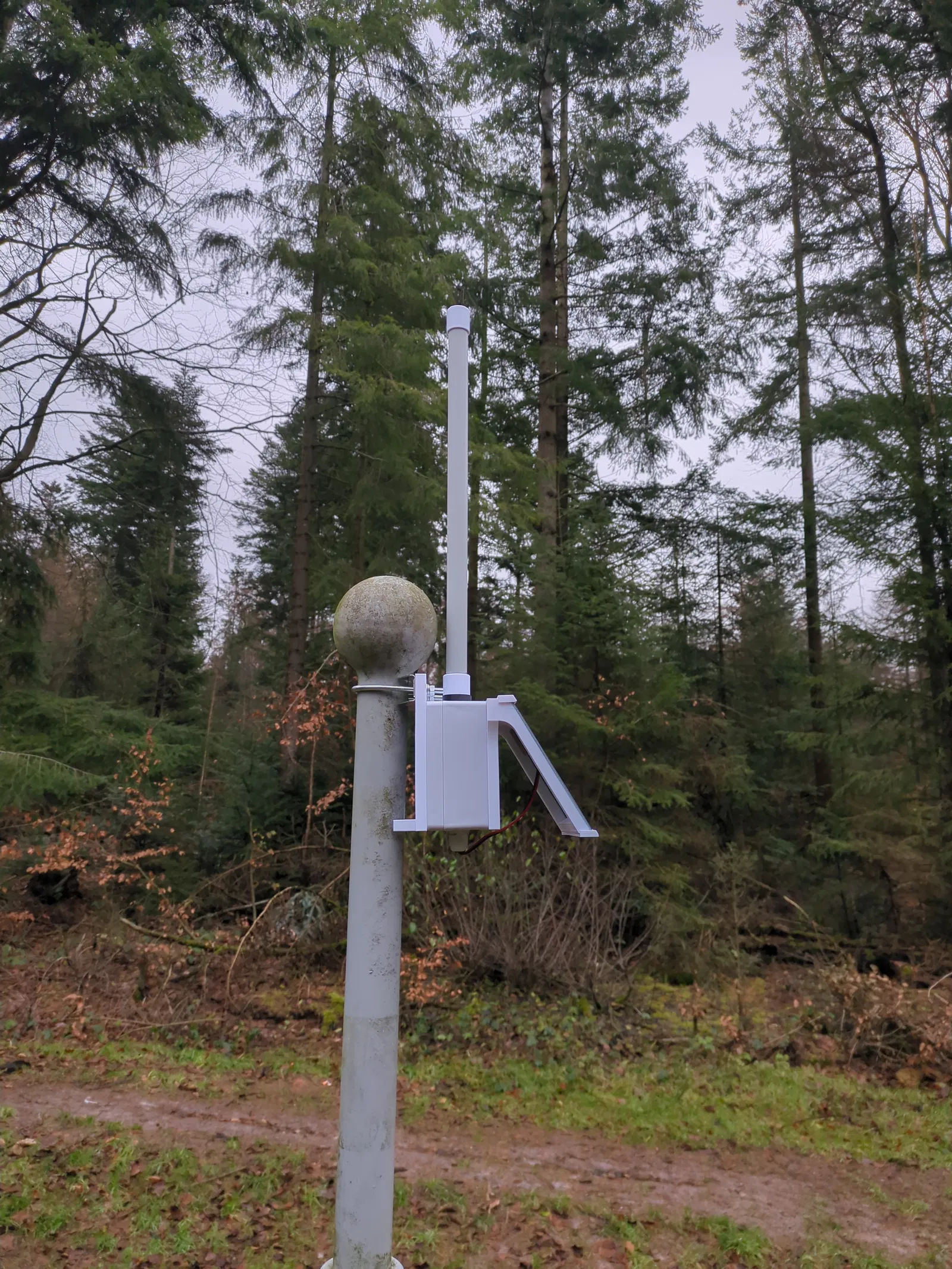

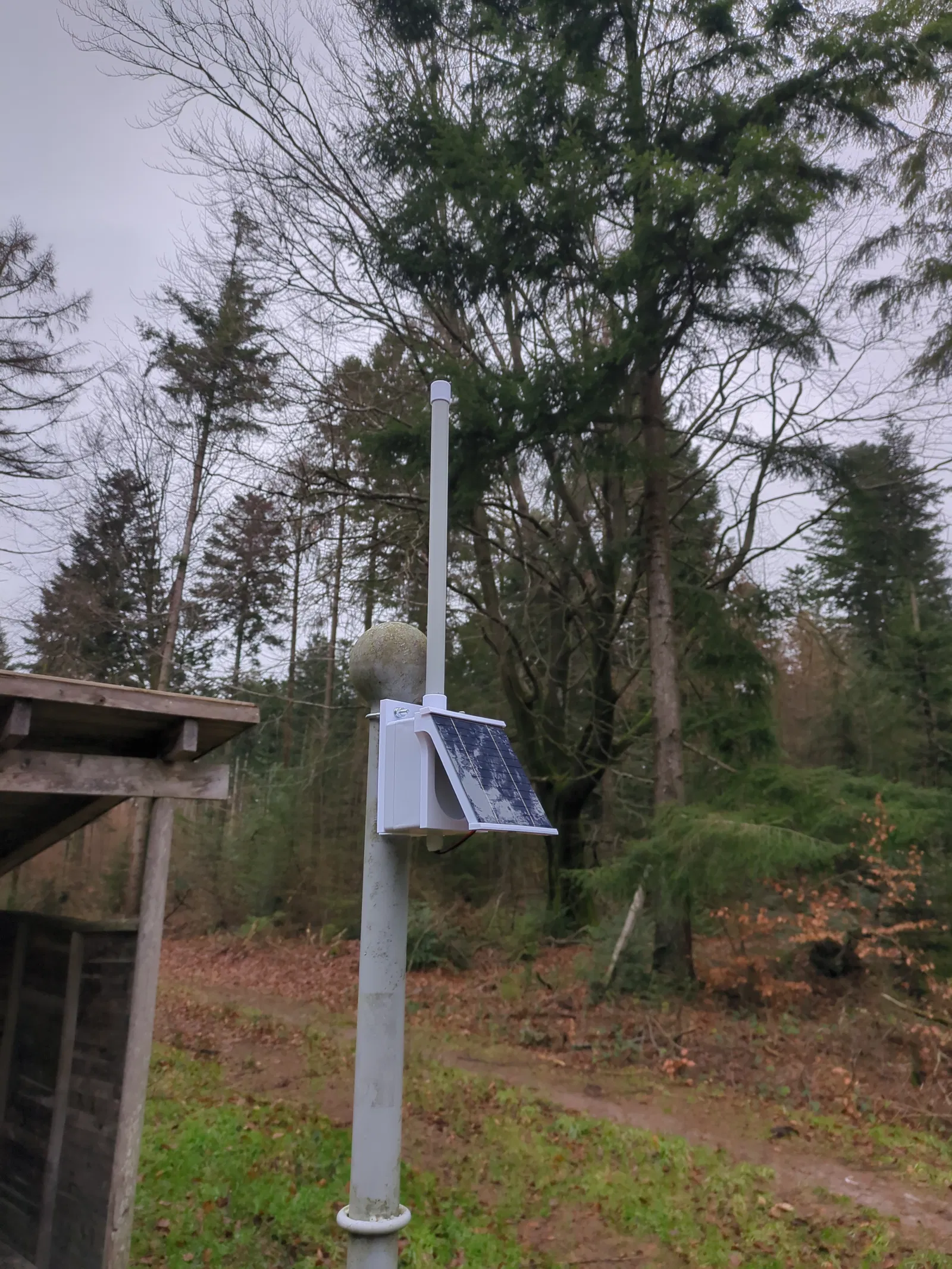

1. BackPlateMastHolder: In cái này nếu bạn muốn gắn lên cột anten (mast) hoặc vật tương tự

2. BackPlateForZipTies: Có lỗ để rút dây (zip ties) 2 sợi theo chiều ngang hoặc dọc

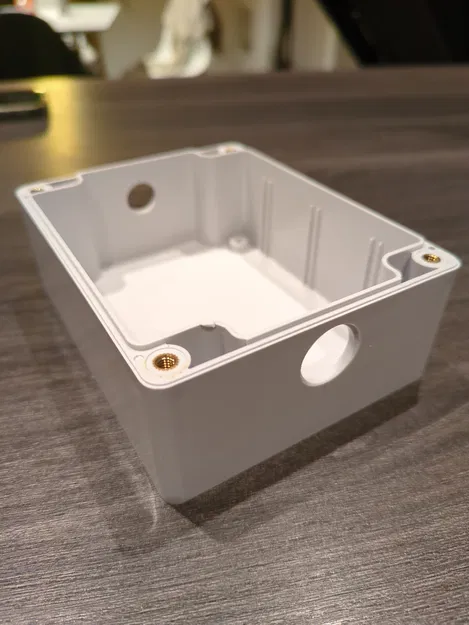

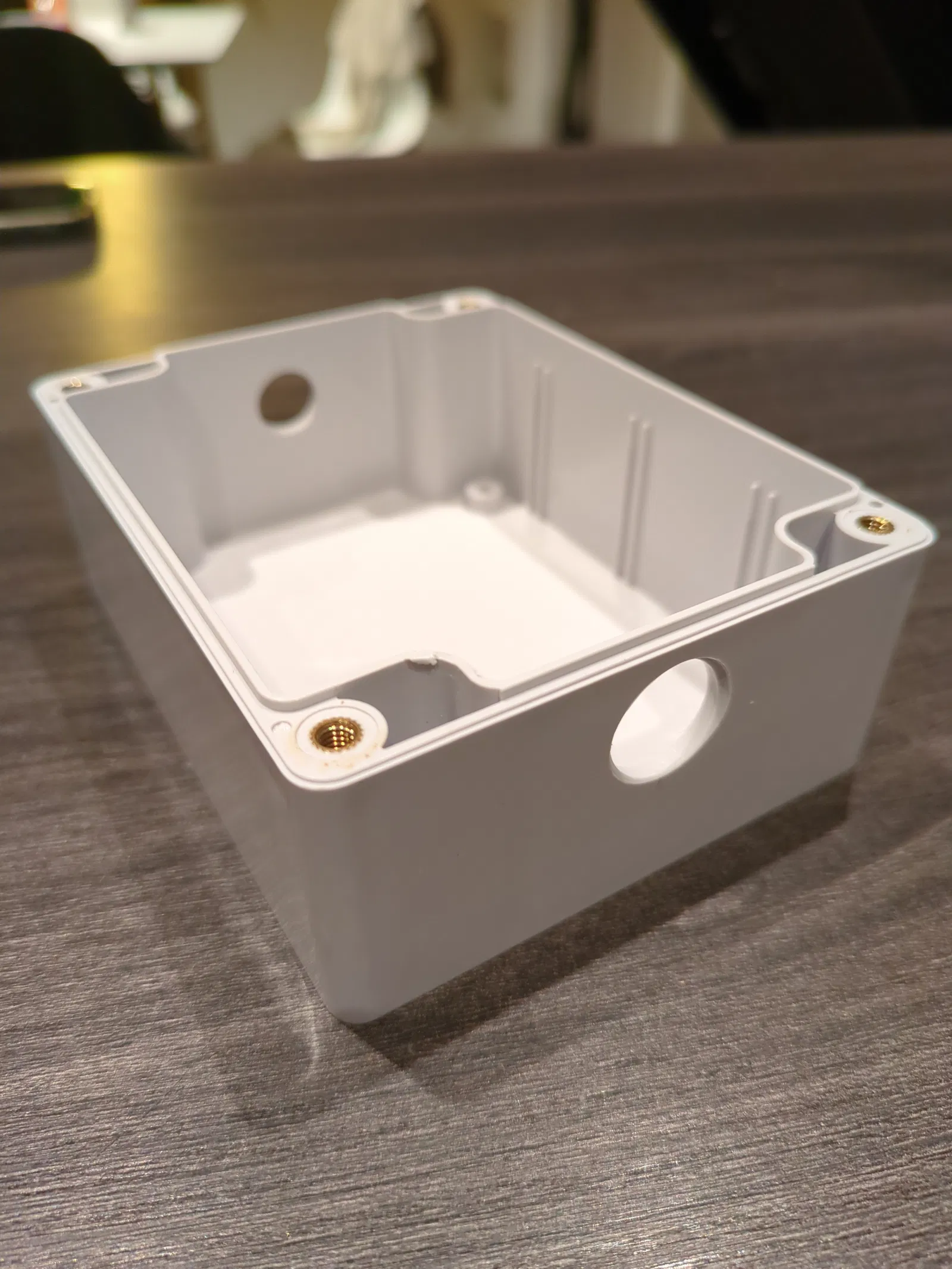

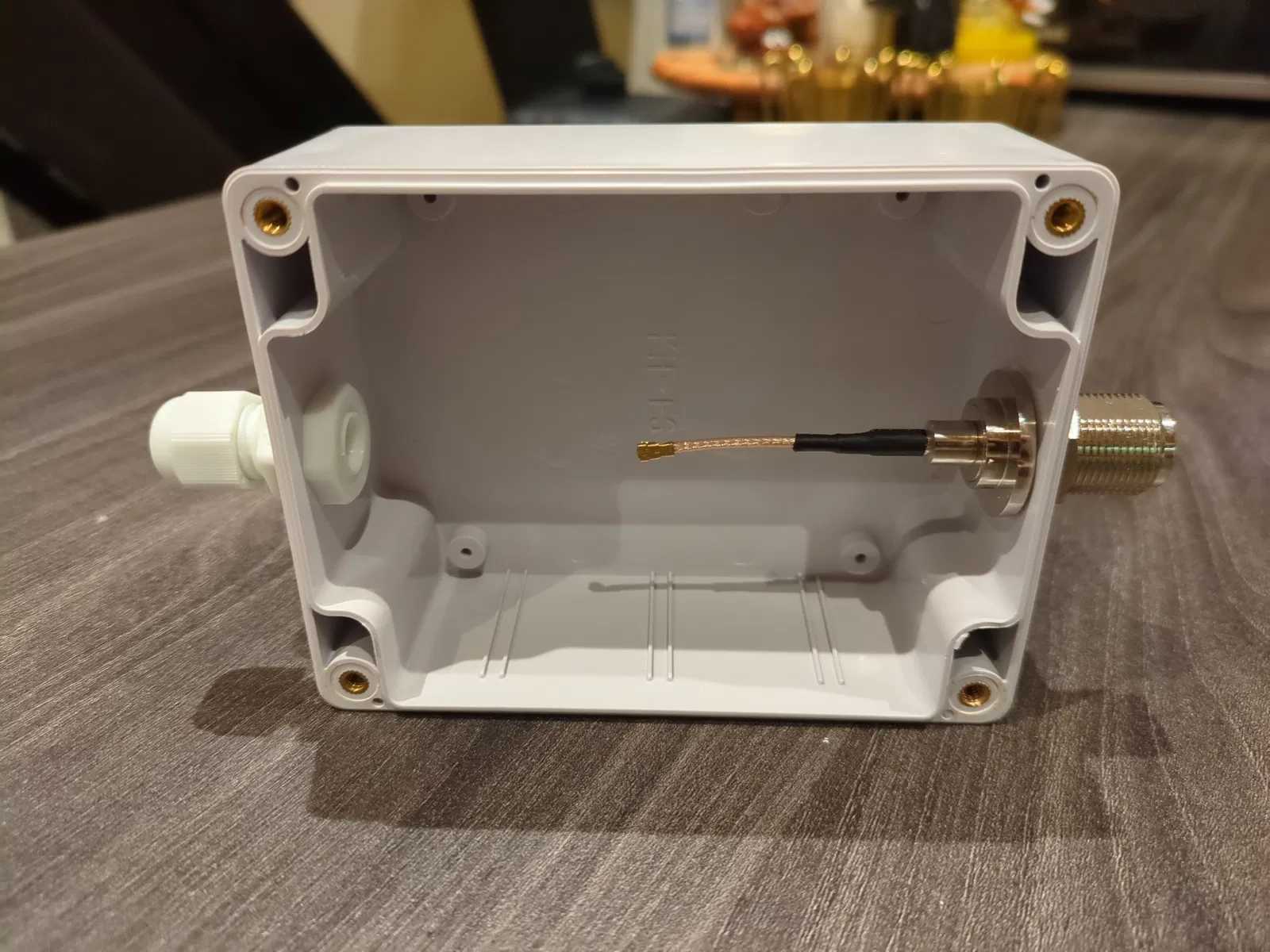

Khoan 2 lỗ trên junction box ở cạnh ngắn:

1. N-Connector: đường kính 16 mm, tâm lỗ cách mép trên 14 mm (nếu khoan ngay chính giữa thì dây coax sẽ bị cấn vào khay pin).

2. M12 gland: 12 mm, gần giữa, có thể lệch lên phía mép trên vài mm

Phần cứng cần chuẩn bị:

Parts needed (chủ yếu AliExpress):

• Junction box 115mm x 90mm x 55mm: Link

• M12 gland: Link

• 8 insert đồng (brass heat inserts) M4: Link

• 12 ốc M4 nhiều kích thước (6x 6mm, 2 x 12mm, 4 x 30mm), 2 washer: Link hoặc một bộ như vầy

• Hộp pin 18650 mắc song song (cho 4 viên): Link

• Pin 18650 (ưu tiên LiFePo4 hoặc có thể Li-Ion)

• 1 dây U.FL/IPEX to N, dài 5cm: Link

• Bo sạc năng lượng mặt trời MPPT: Link
  (bo này chỉnh được theo điện áp pin khác nhau (3.65 V cho LiFePo4 hoặc 4.2 V cho Li-Ion, dùng ánh nắng gắt và đồng hồ đo (multimeter) để canh)

• Bo bảo vệ pin chống tụt áp (battery undervoltage protection board): Link

• Panel năng lượng mặt trời 5W: Link

• Ngàm kẹp cột anten (tuỳ chọn — cũng có thể rút dây zip ties): Link

• Dây JST 1.25: Link

Nếu bạn muốn tự làm anten, có thể xem adapter ống PVC cho N connector của mình:
