Bộ Mount Thumper/Orbiter cho dòng Ender 3

Mọi người góp ý giúp mình nha! Mình sẽ cố gắng xử lý các vấn đề thiết kế khi được báo.

Các part (giả sử export/import đúng) được thiết kế để in nguyên trạng, đặt mặt phẳng lớn nhất của từng chi tiết nằm phẳng sát built plate. Mình rất khuyến nghị in ít nhất phần base bằng vật liệu có nhiệt độ biến dạng cao hơn như PETG hoặc ABS; các phần còn lại thì PLA là ổn.

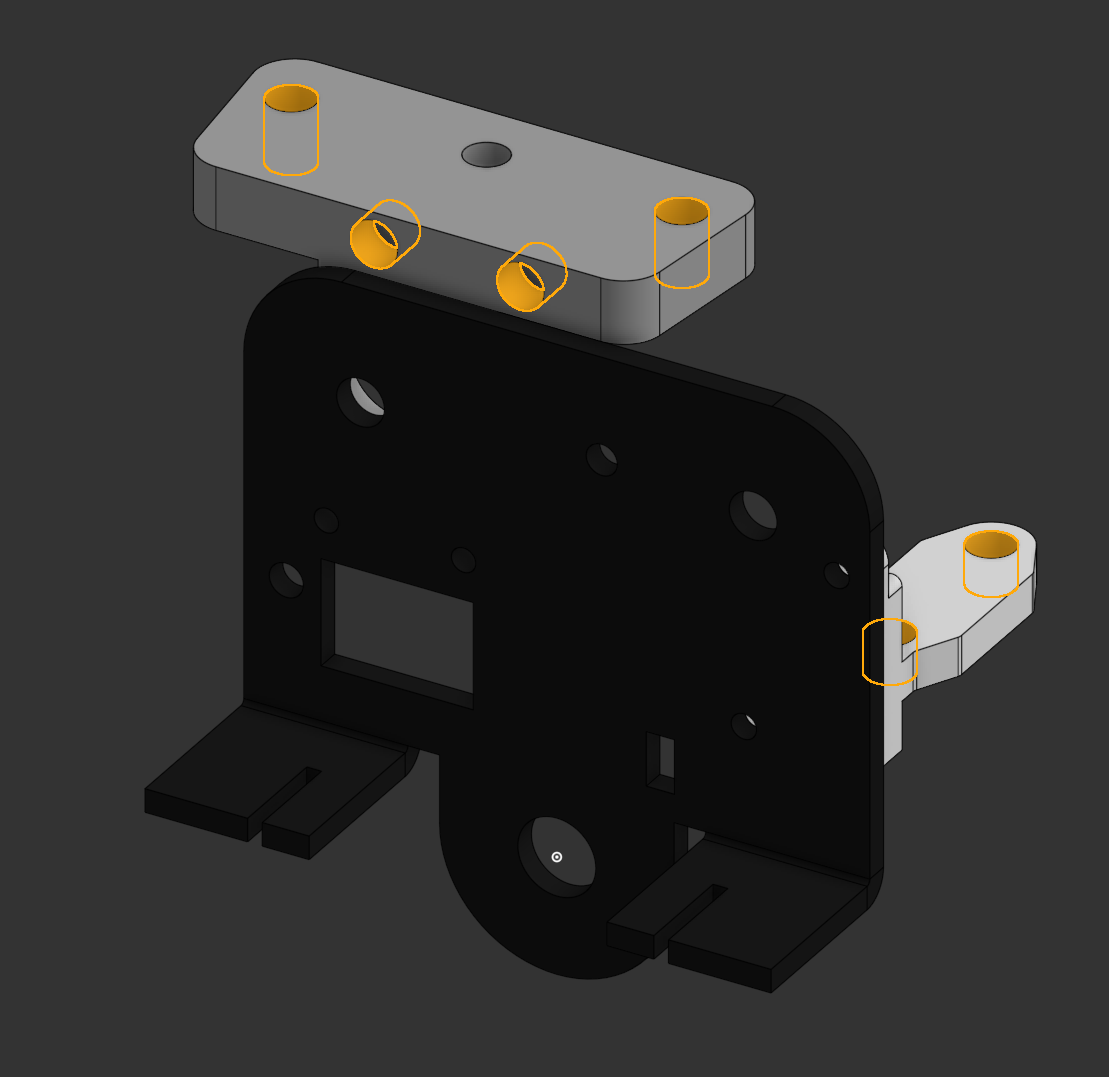

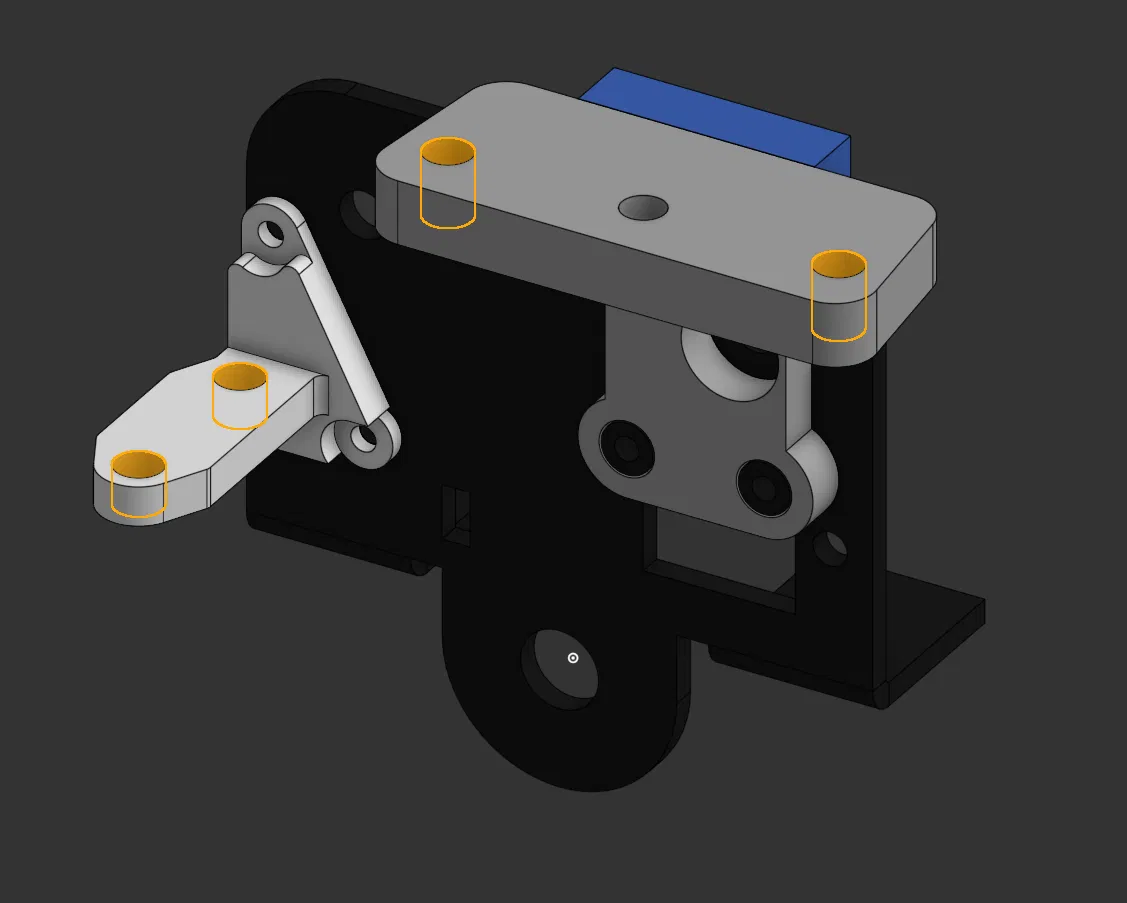

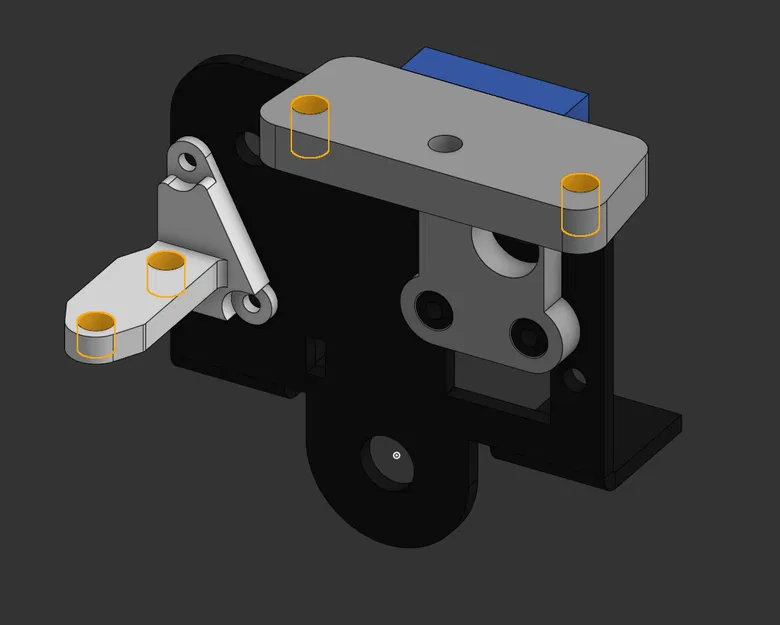

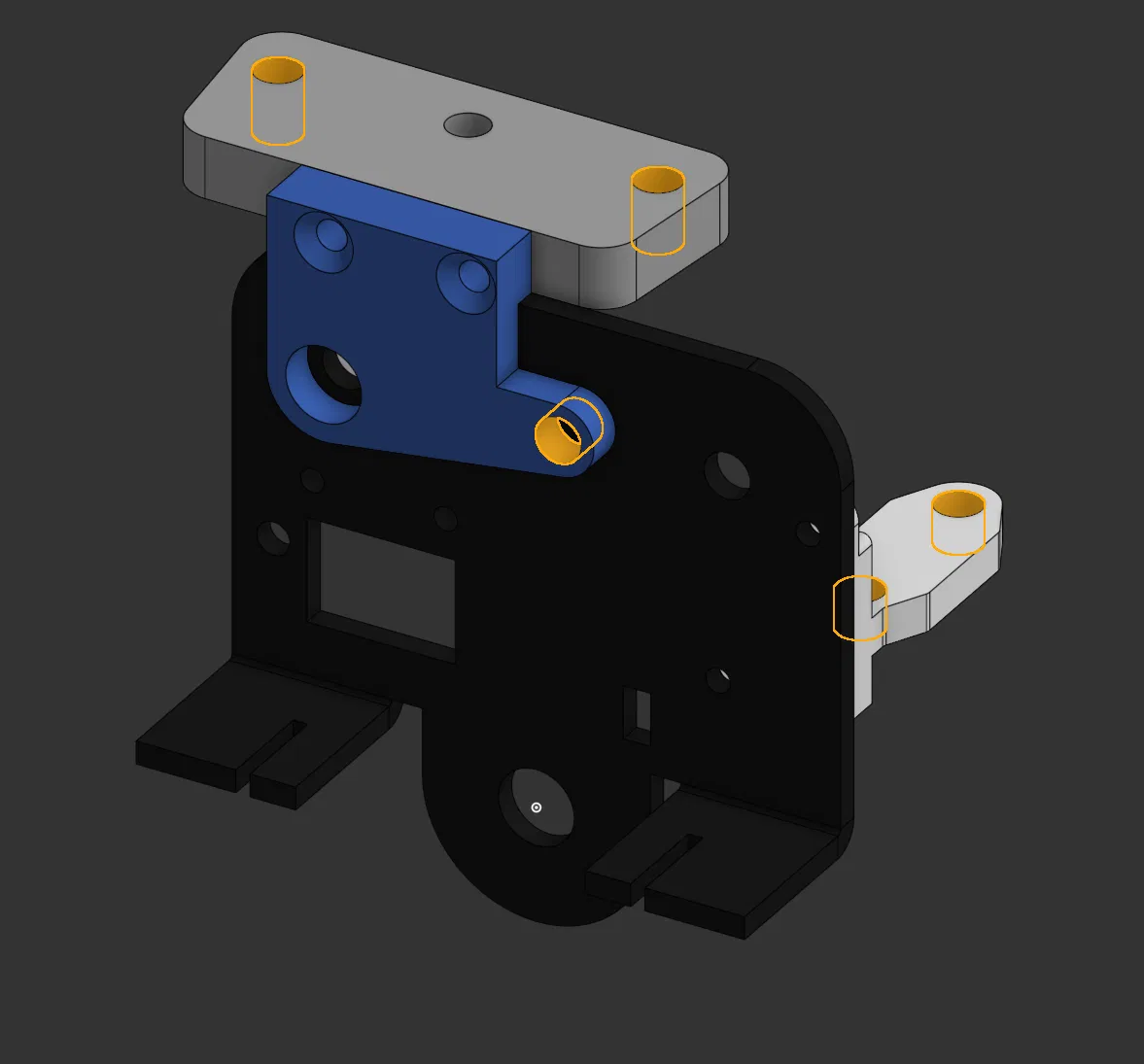

Có vài tấm hình có khoanh tròn highlight, đó là các lỗ cần gắn insert ren nhiệt M3 (M3 heatset inserts). Tổng cộng sẽ có 5 cái cho riêng bộ mount, hoặc 7 cái nếu tính cả mount BLTouch (hiện chỉ dành cho Ender 3 v2). Các vít đầu chìm (countersunk) cho tấm backing plate (màu xanh trong hình) là vít M3x10 được tận dụng lại từ bộ extruder Thumper.

Extruder Thumper là một bộ direct drive khá ổn do Causality Manufacturing làm (https://www.causalitymfg.com/downloads/thumper2). Tính tới lúc mình viết thì mình dùng ~1 năm rồi và thấy rất ngon! Mình in hằng ngày khoảng ~250mm/s @ 15k mm/s^2 acceleration trên Ender 3 v2, nhưng nếu chạy tốc độ đó thì nên dùng motor chất lượng cao (mình tiết kiệm quá nên nghe tiếng nó rõ luôn).

Project này được dựng bằng OnShape! https://cad.onshape.com/documents/a7058376d6912d7f08a0fd23/w/14029fc8e3aaa6501c9d4c70/e/ea93b852bfa66cdb93248839?renderMode=0&uiState=695d2a20e176c750b2e99711
