Vỏ cho gusmanb Logic Analyzer kèm pin sạc (Rechargeable Battery)
Vỏ (case) cho logic analyzer của gusmanb trên GitHub, dùng PCB V6.0 (PCBWay) và có khoang mở rộng để gắn pin LiPo. Kết hợp board USB-C sạc/boost/bảo vệ, công tắc 4mm; in PETG không cần support.
Mô tả

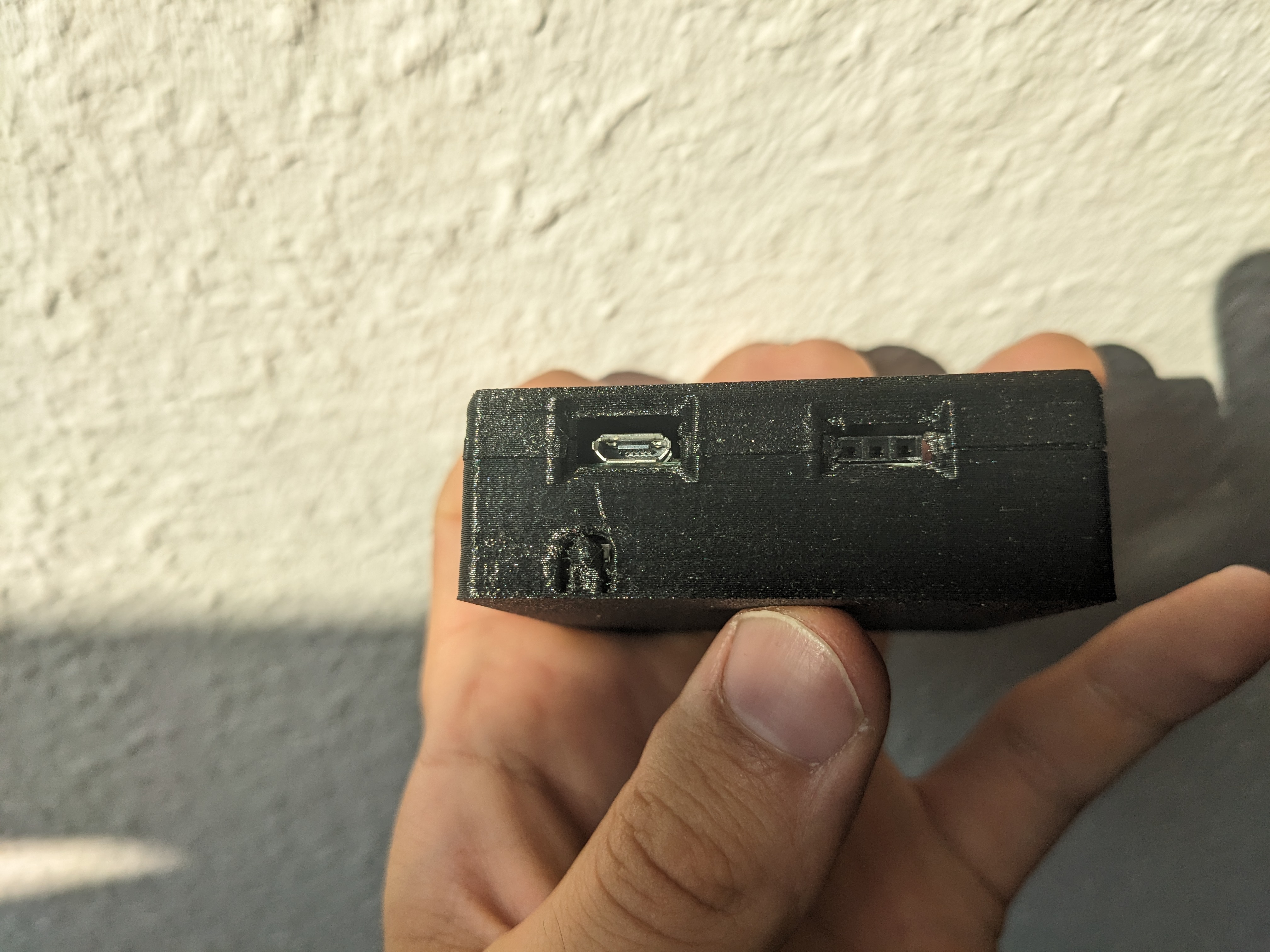

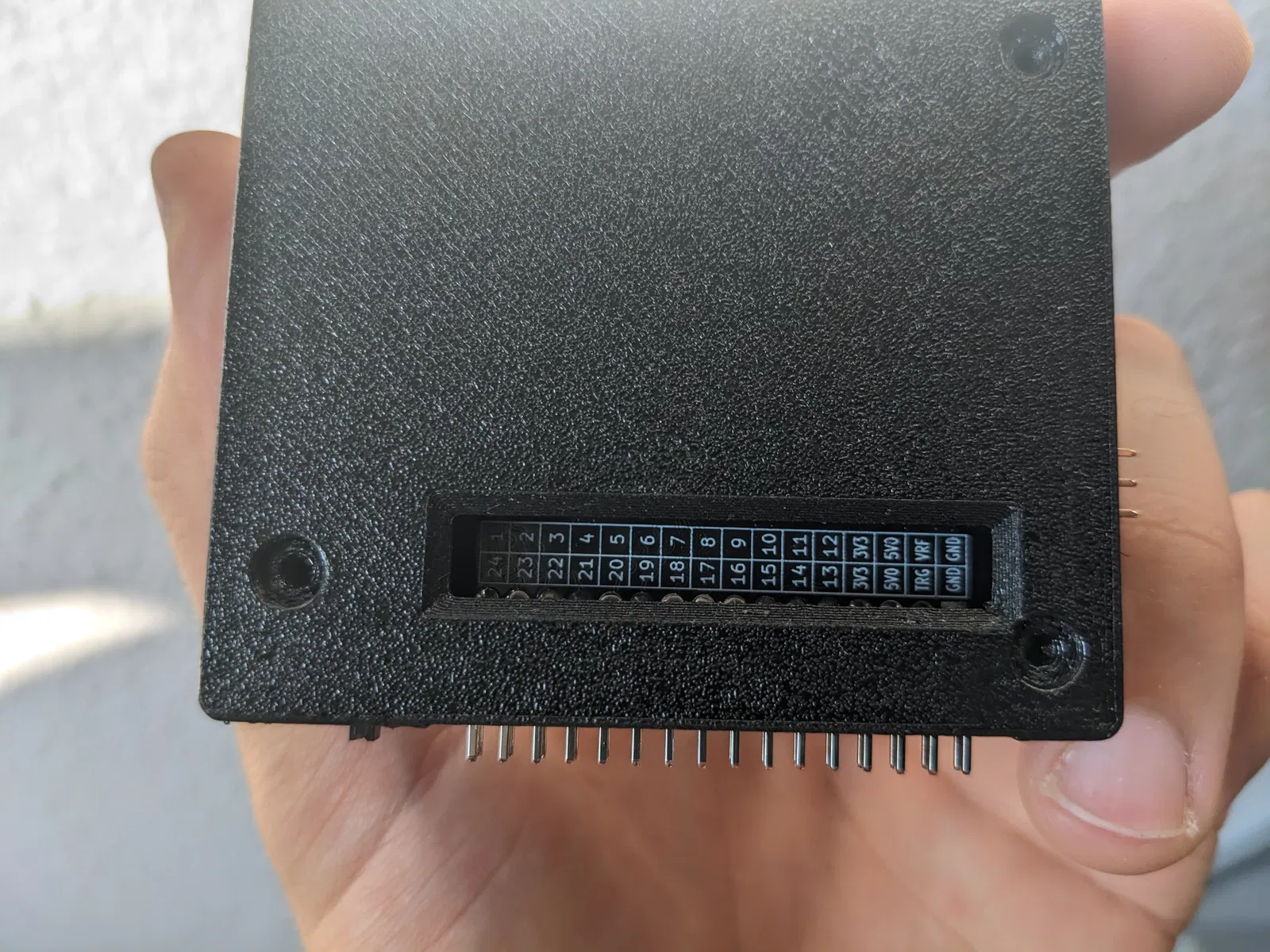

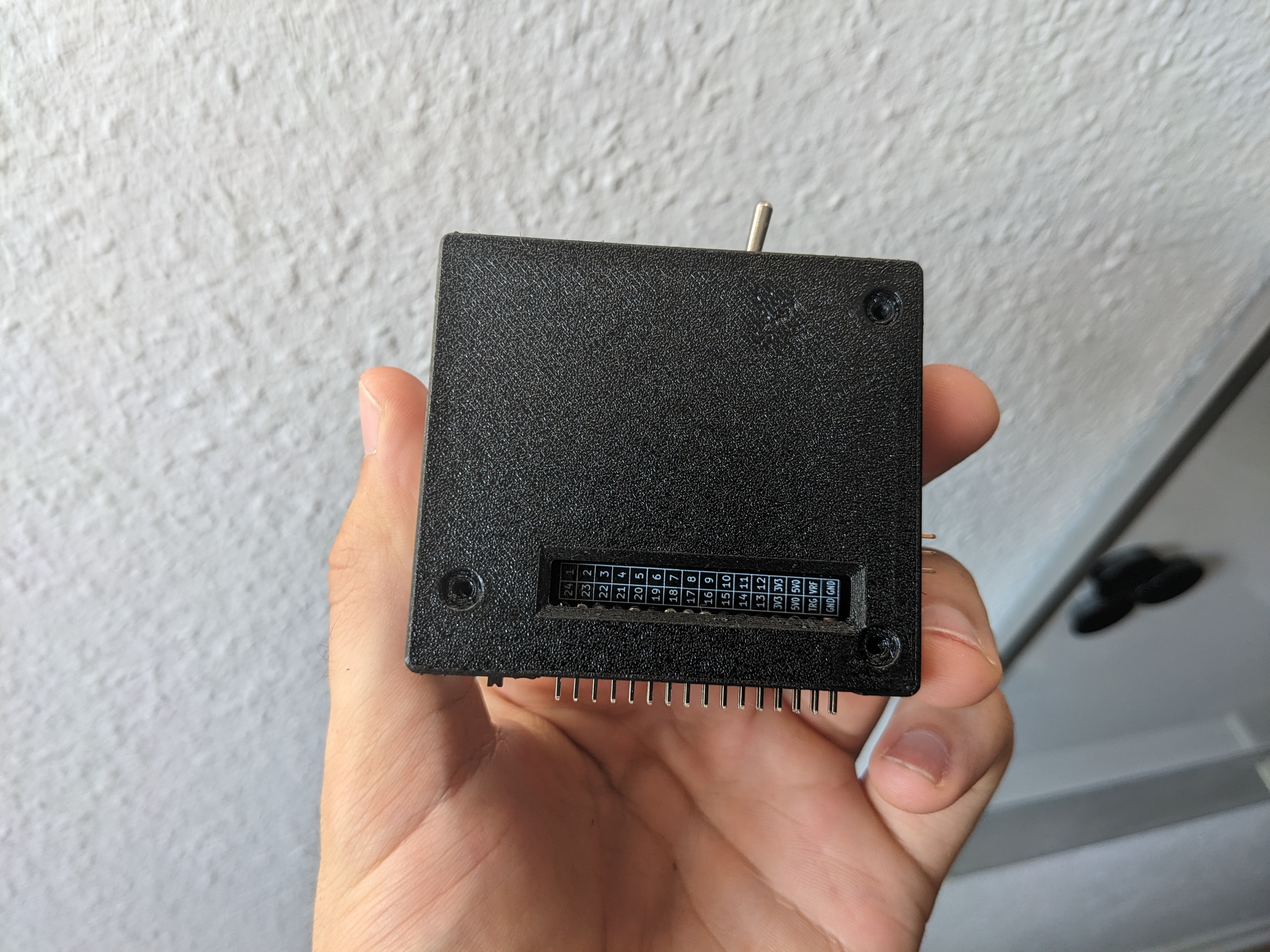

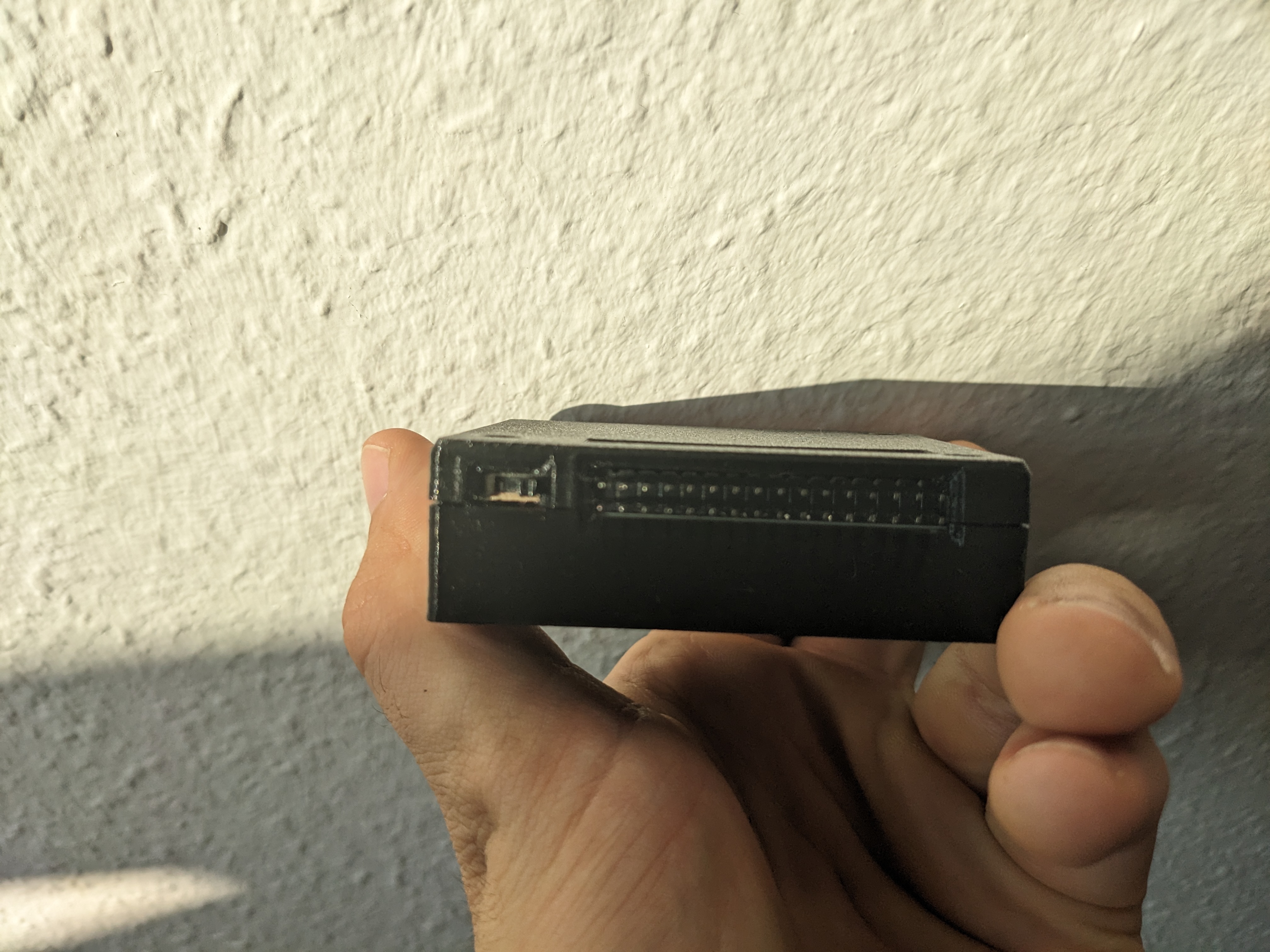

Đây là cái case mình làm cho bộ logic analyzer do gusmanb thiết kế trên github. (https://github.com/gusmanb/logicanalyzer). Mình dùng PCB bản 6.0 đặt từ PCBWay. Mình mở rộng để chạy bằng pin bằng cách dùng một cell LiPo.
Mình dùng các phần sau:
-

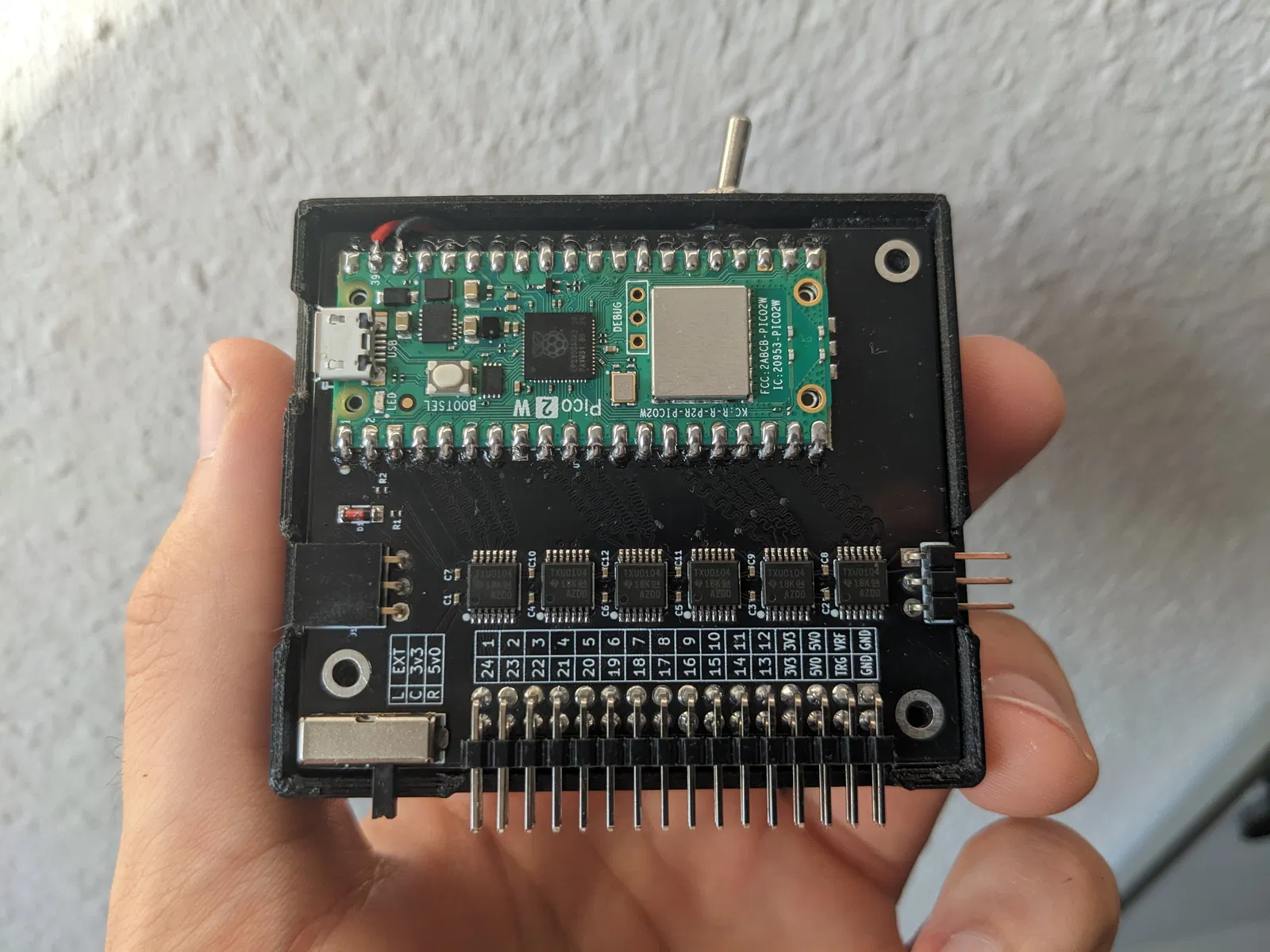

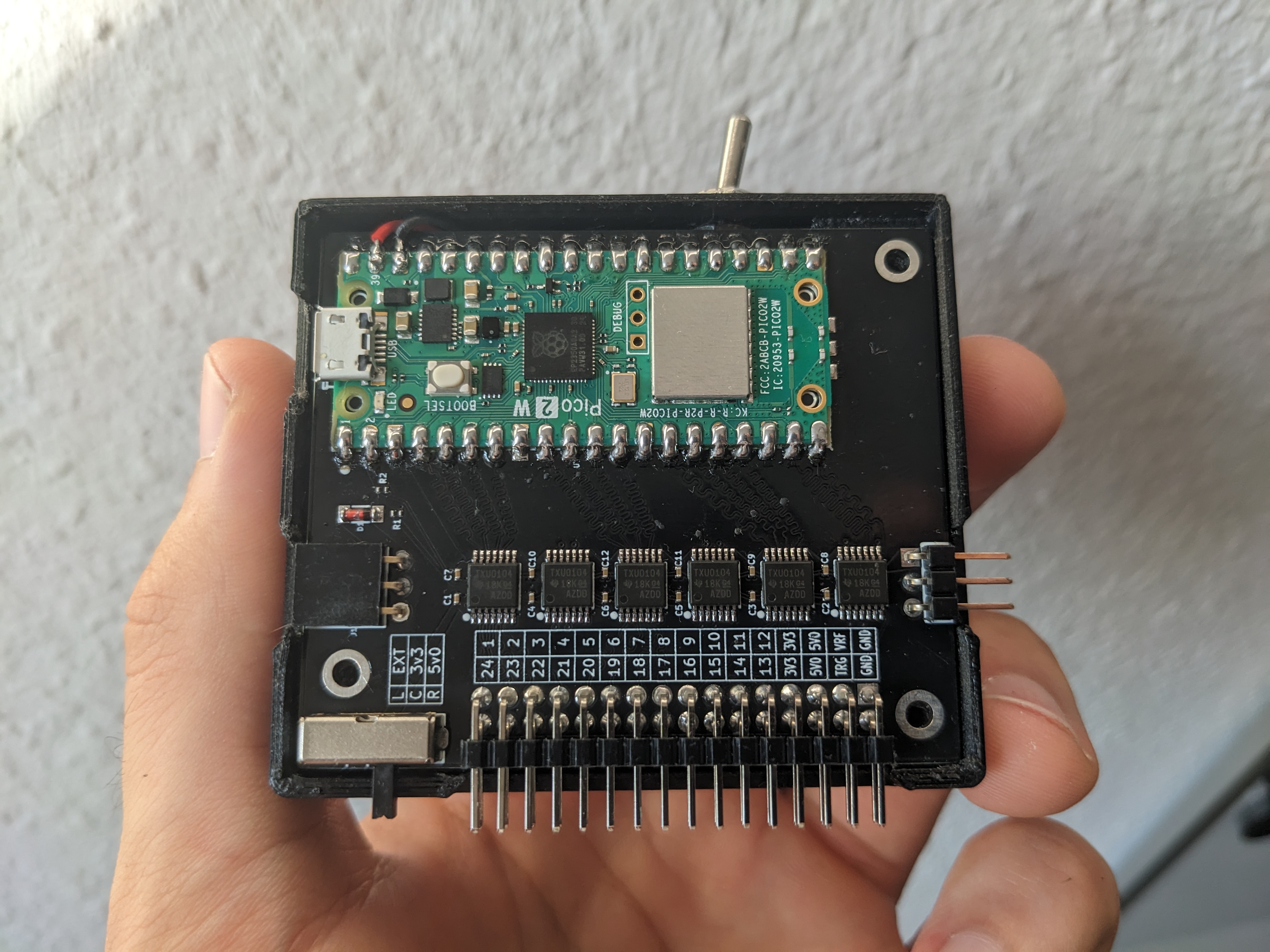

Logic analyzer pcb V6.0
-
Raspberry Pico2W
-
Cell LiPo 1200mAh (52x34x6mm)
-

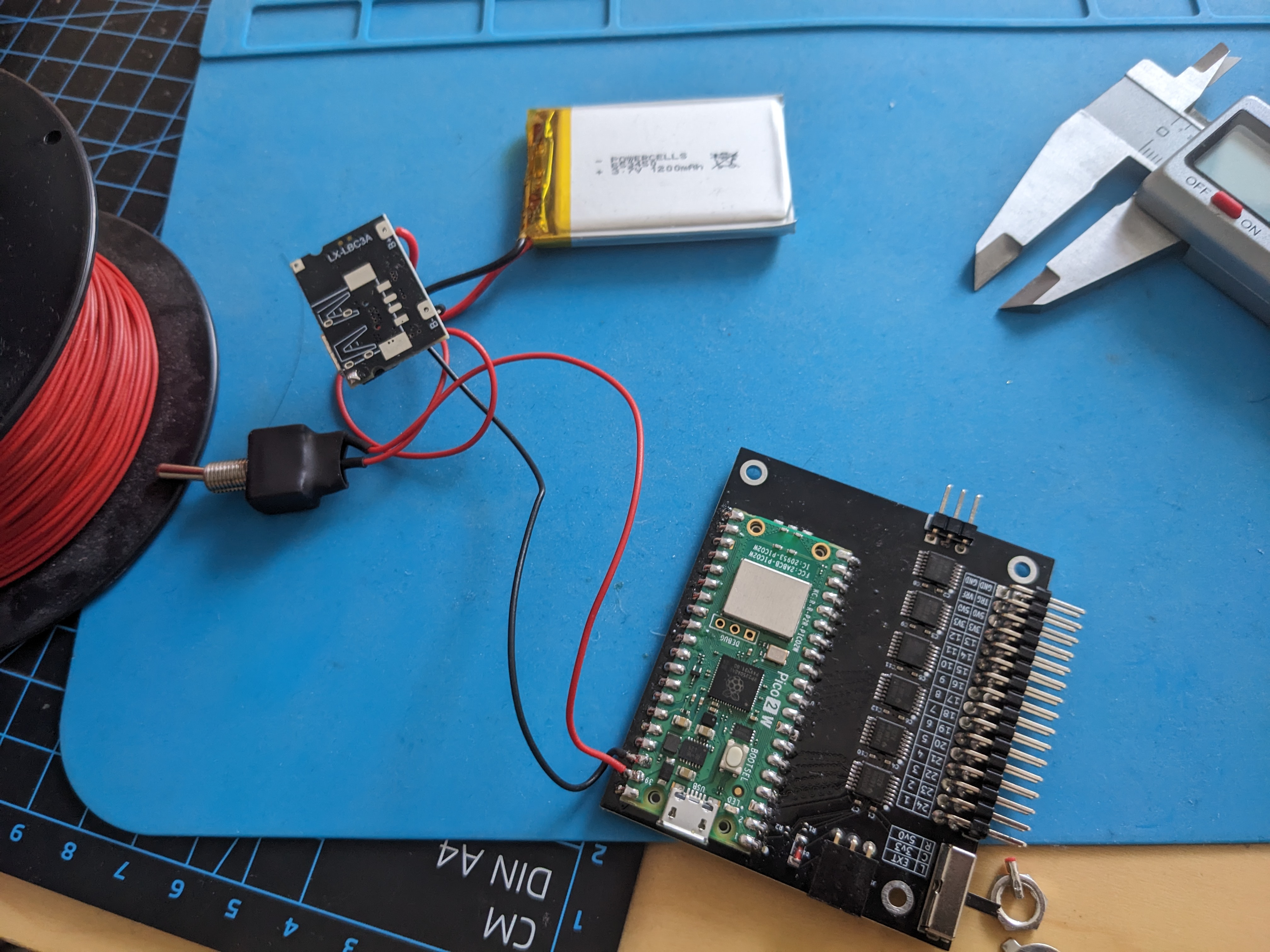

Board USB C LiPo boost, protection và charge có LED báo sạc (xem hình)
-

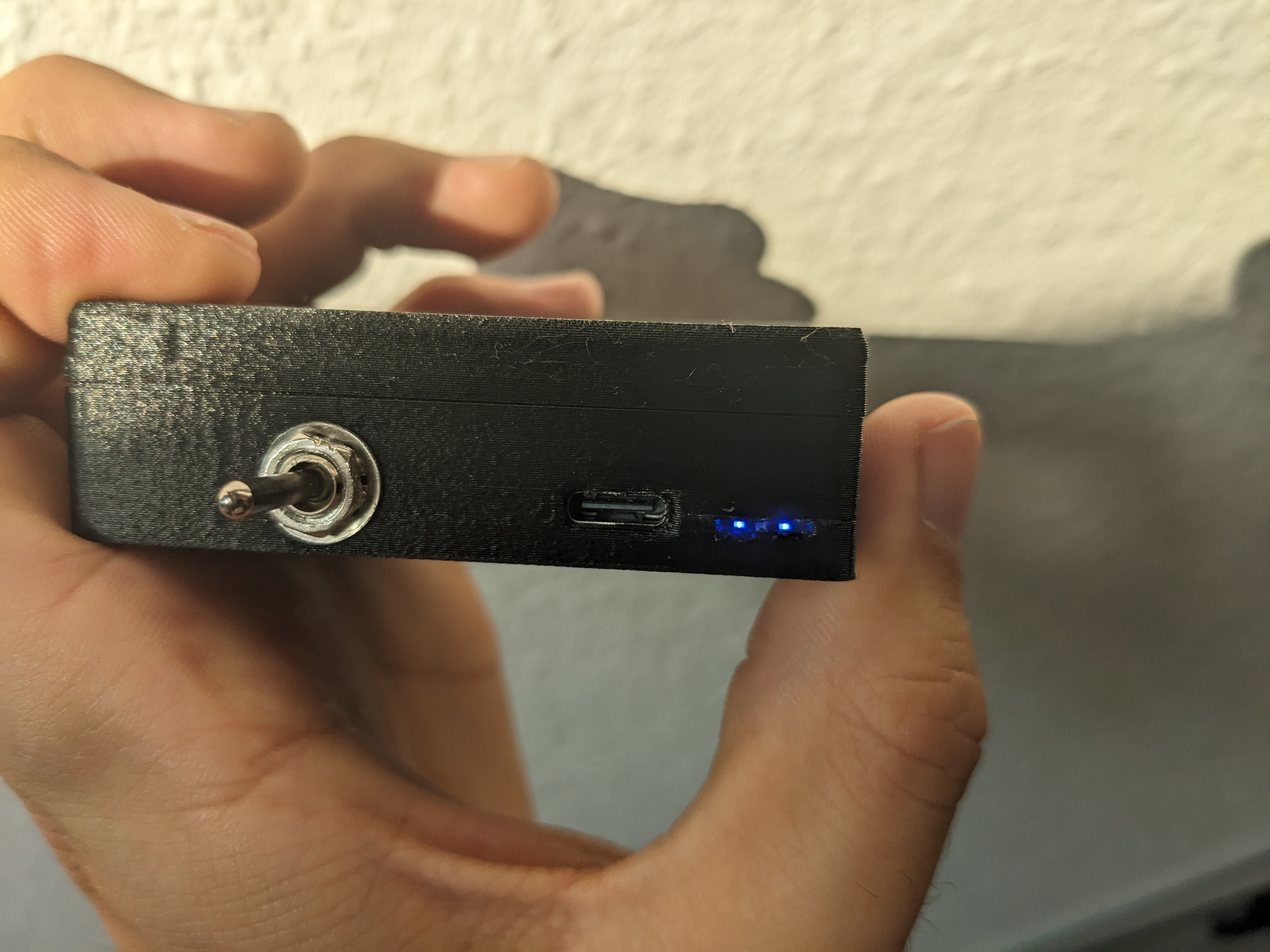

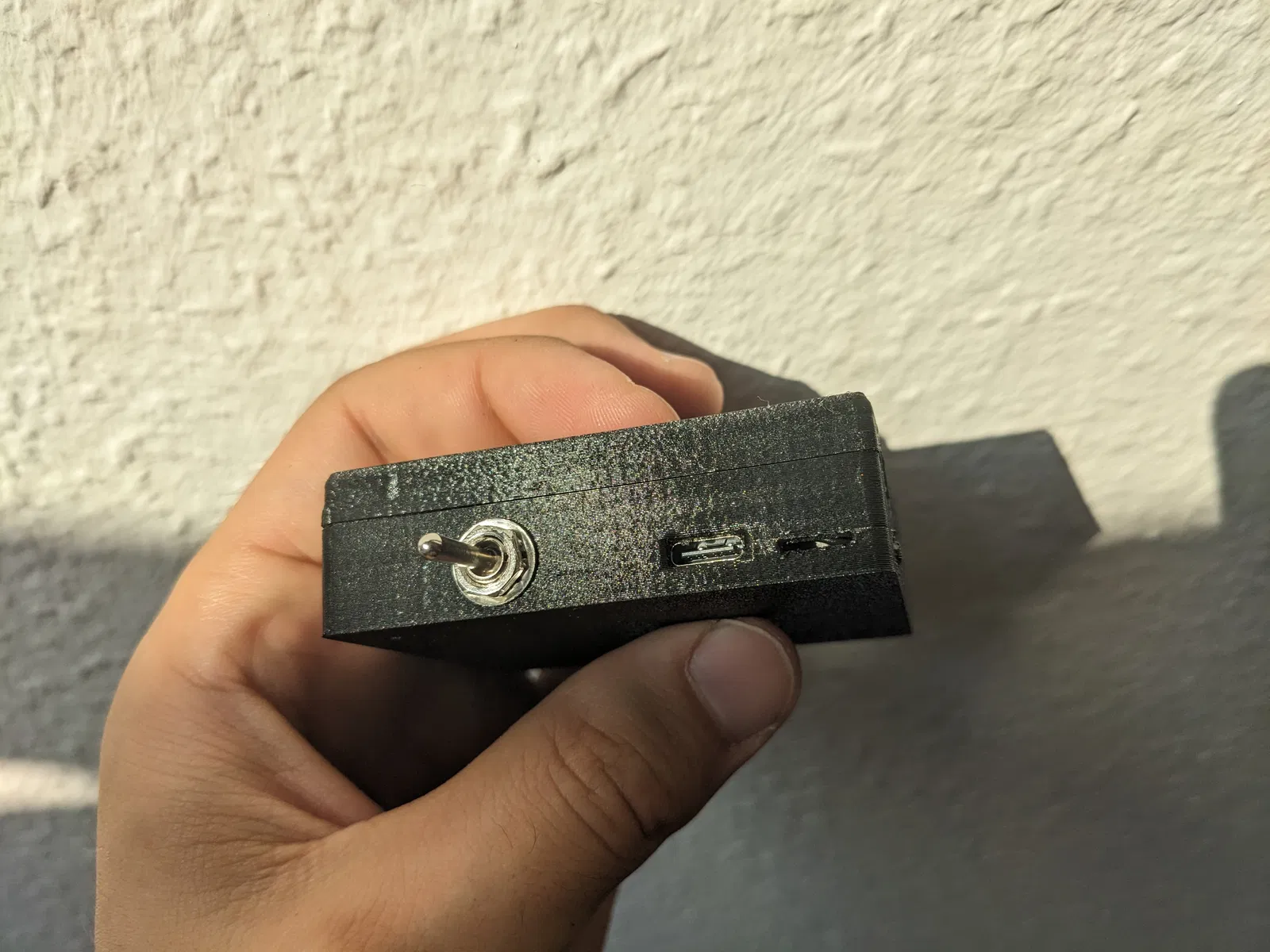

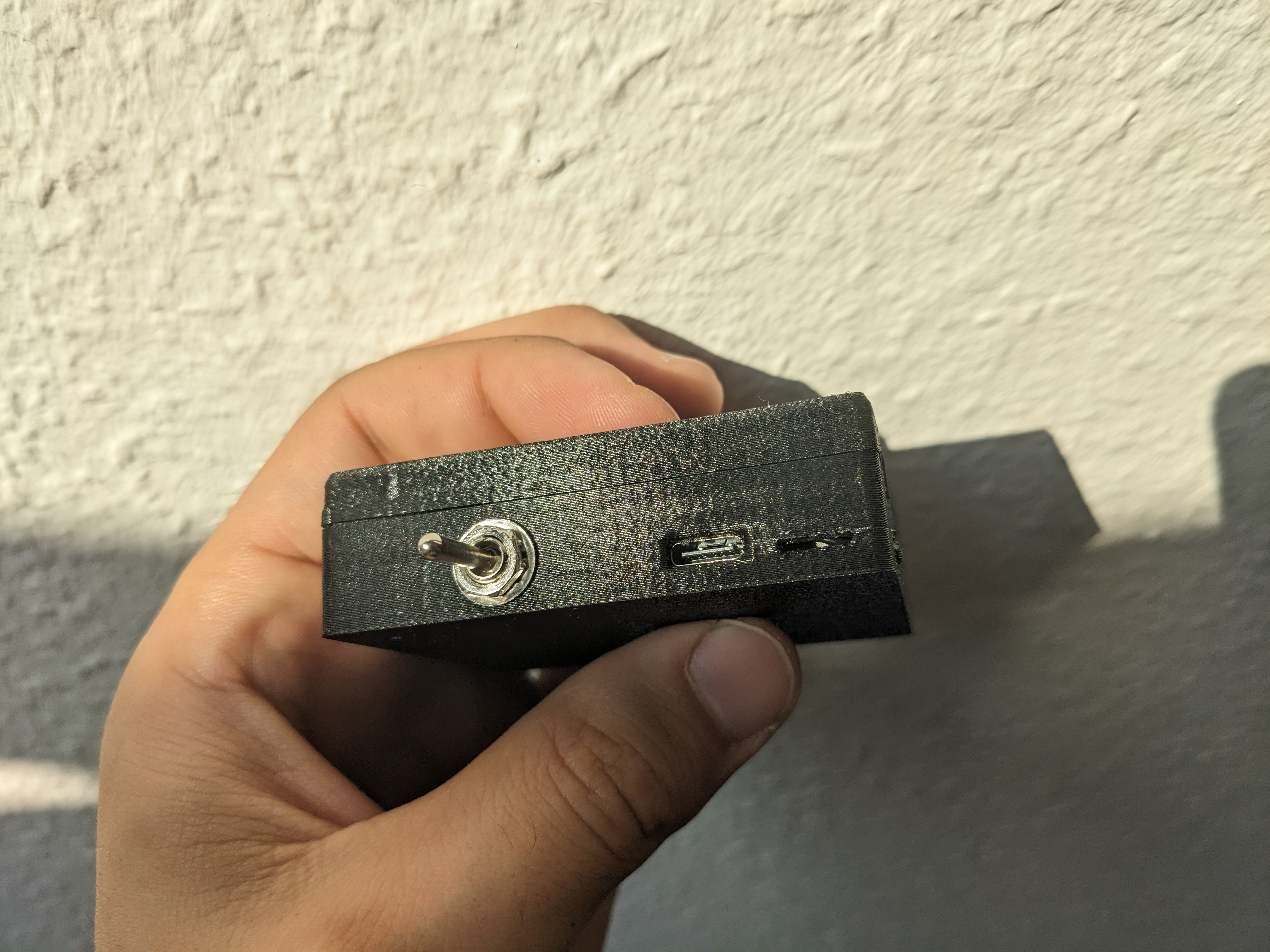

Công tắc cho lỗ đường kính 4mm

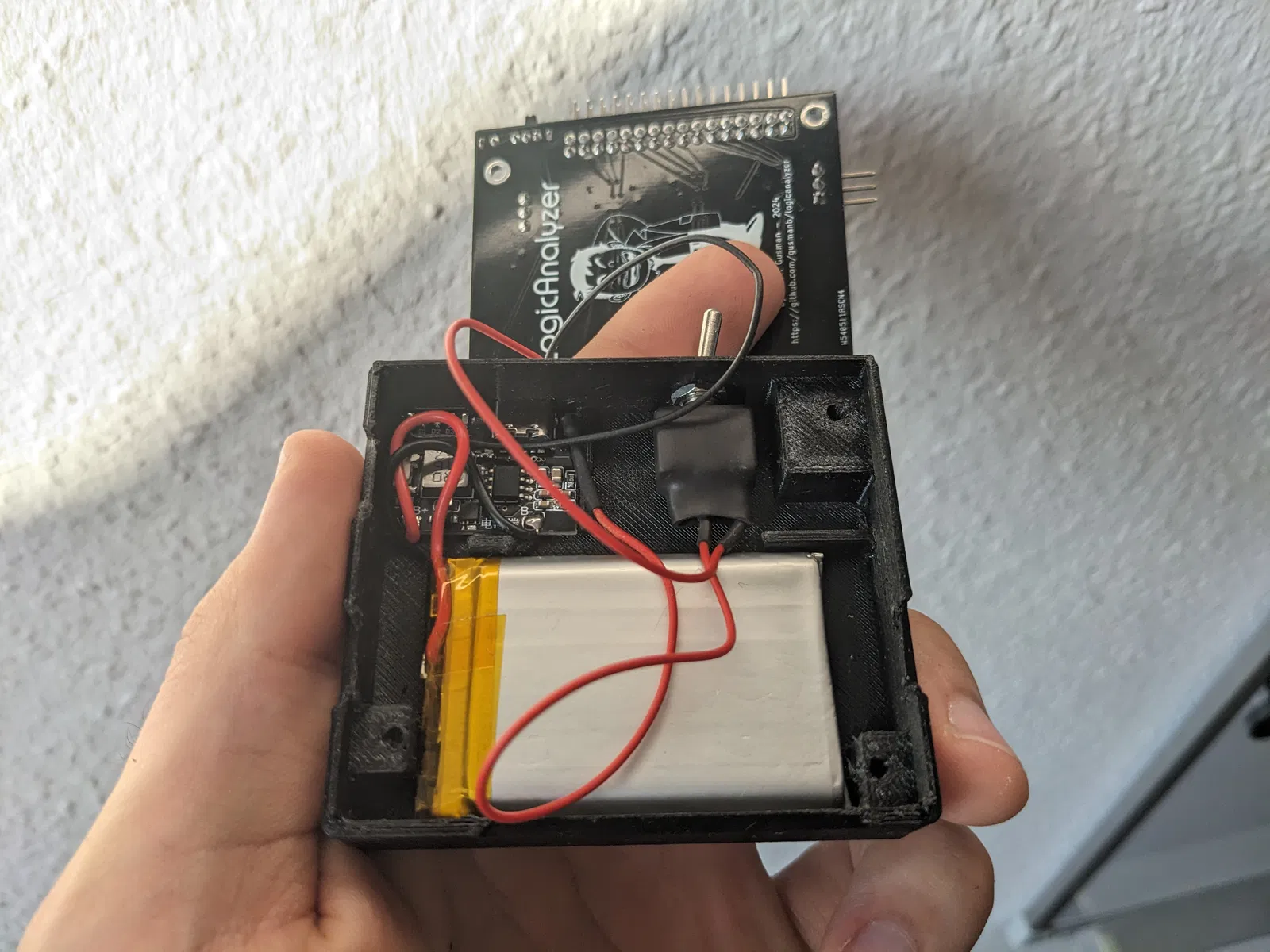

LiPo được hàn trực tiếp vào mạch sạc/charge controller và ngõ ra của mạch sạc được nối vào chân GND và VBUS của RasPi Pico thông qua công tắc.
Mình in không cần support bằng PETG.
