Thay thế con lăn filament trước Anycubic Ace Pro (thử nghiệm)

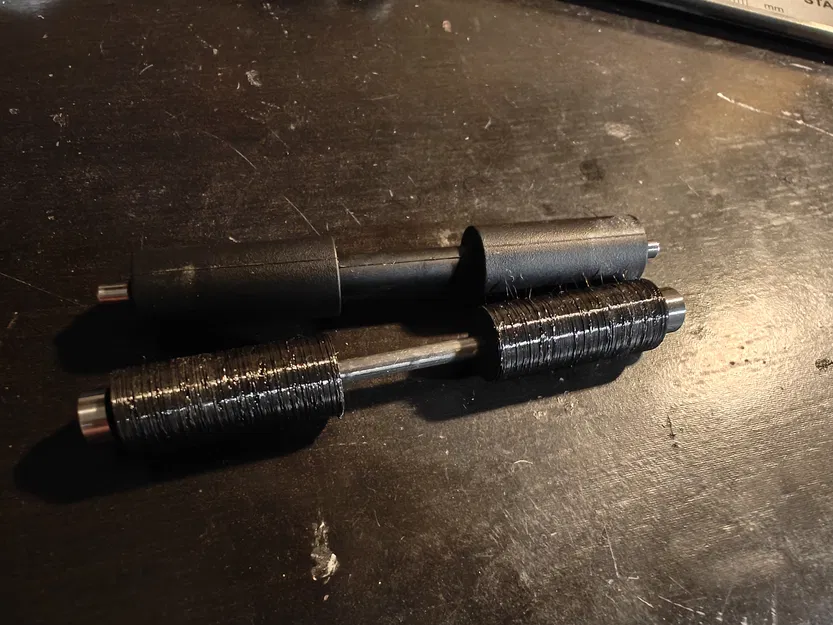

Mình gặp một số vấn đề với Kobra S1 Combo, chủ yếu do dùng cuộn spool của riêng mình và filament tự làm (có chỗ bị mỏng quá). Nhưng trong lúc kiểm tra mấy vấn đề này, mình để ý thấy các con lăn (roller) dẫn filament phía trước zin chất lượng hơi kém. Vấn đề chính là các roller này bị lệch tâm, làm spool lăn kiểu bị sượng/nhấp nhô. Và chuyển động không đều này có thể gây lỗi cấp filament trong một số trường hợp, ví dụ khi bánh răng feeder không đủ độ bám.

Vì mình có sẵn flexible filament loại pro (Extrudr TPU semi-soft) chịu được nhiệt tới 90C+, nên mình làm bộ roller thay thế này cho tròn và đúng tâm. Hiệu quả ra sao? Ít nhất là chạy tốt ngang đồ zin, và dạo gần đây mình chưa gặp lỗi cấp filament nữa. Dù vậy mình chưa in đủ nhiều với bộ này, nên vẫn xem đây là bản thử nghiệm.

Mình in bằng nozzle 0.6mm, 2 perimeters, 15% infill, layer 0.2mm. Mình cũng random z-seam để tránh có một đường seam duy nhất có thể gây vấn đề. Lúc đó mình set pressure advance hơi cao nên một bộ có mấy nốt lồi xấu, nhưng do z-seam đã random nên có vẻ không ảnh hưởng.

Mỗi roller cần 2 cái chi tiết này, nên tổng cộng 8 cái nếu bạn muốn thay hết. Nhưng mình khuyên nên kiểm tra xem roller zin của bạn bị lệch tâm nặng cỡ nào đã; trên máy mình chỉ có đúng 1 cái gần như đúng tâm, còn lại thì lệch nhiều hơn.

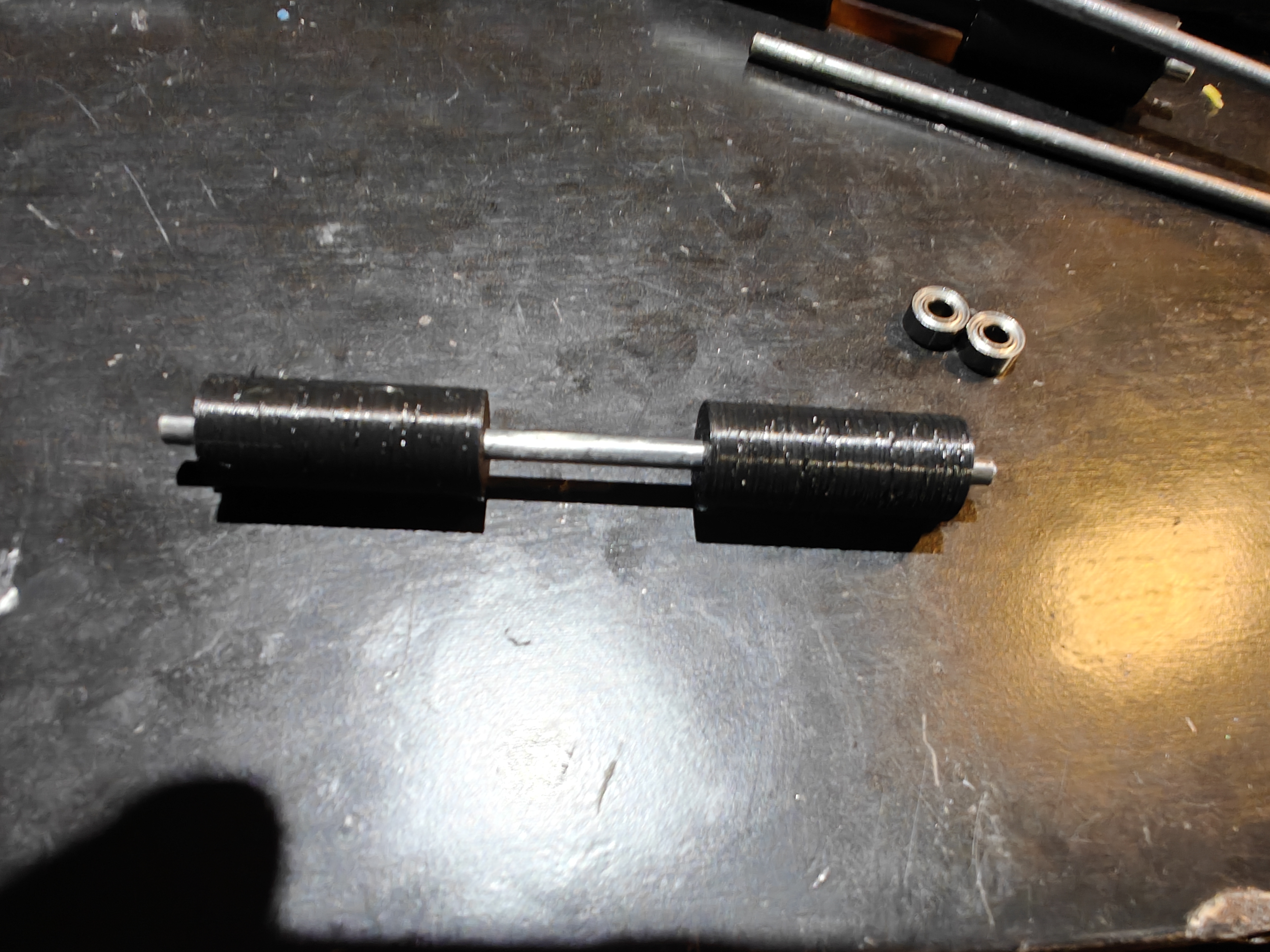

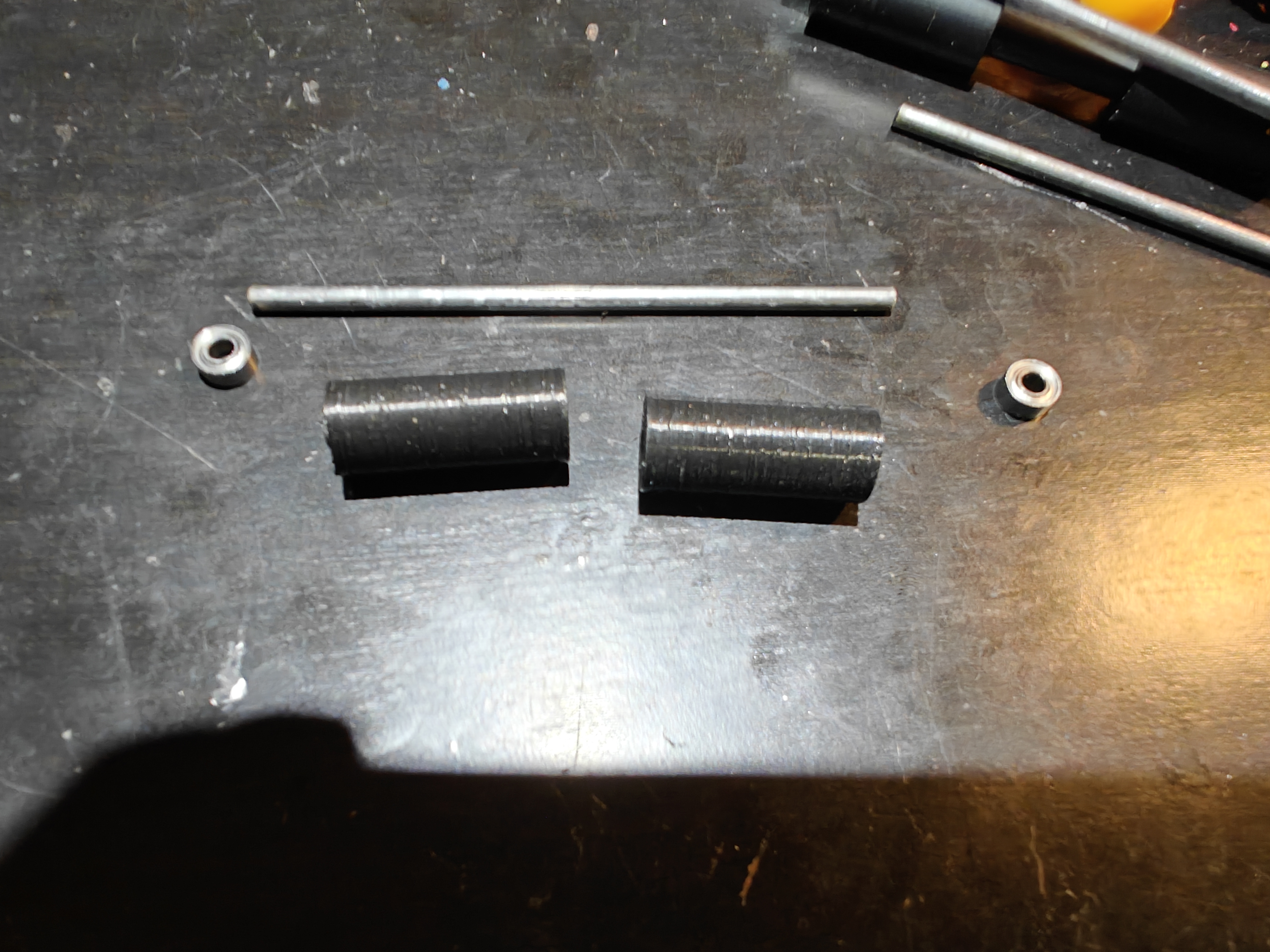

Ngoài các chi tiết in ra, bạn sẽ cần một thanh thép 3mm cắt dài khoảng ~82mm. Phần in sẽ trượt vào thanh này. Nhớ đúng chiều: cái núm nhỏ phải hướng về phía bearing.

OpenSCAD source: https://github.com/spegelius/3DModels/blob/master/PrinterParts/Anycubic/ACE_Pro/Filament_Roller_upgrade_remix.scad
