Máy in 3D Trident Youth Edition - Mod Gantry CNC Mới
Mini Voron Trident Youth Edition với gantry CNC custom và bed gia cường 2 lớp. Dời motor A/B ra ngoài enclosure, chassis thép tấm, dùng MGN12 và cấu trúc “sandwich” để tăng độ cứng, độ bền và độ chính xác lâu dài.
Mô tả

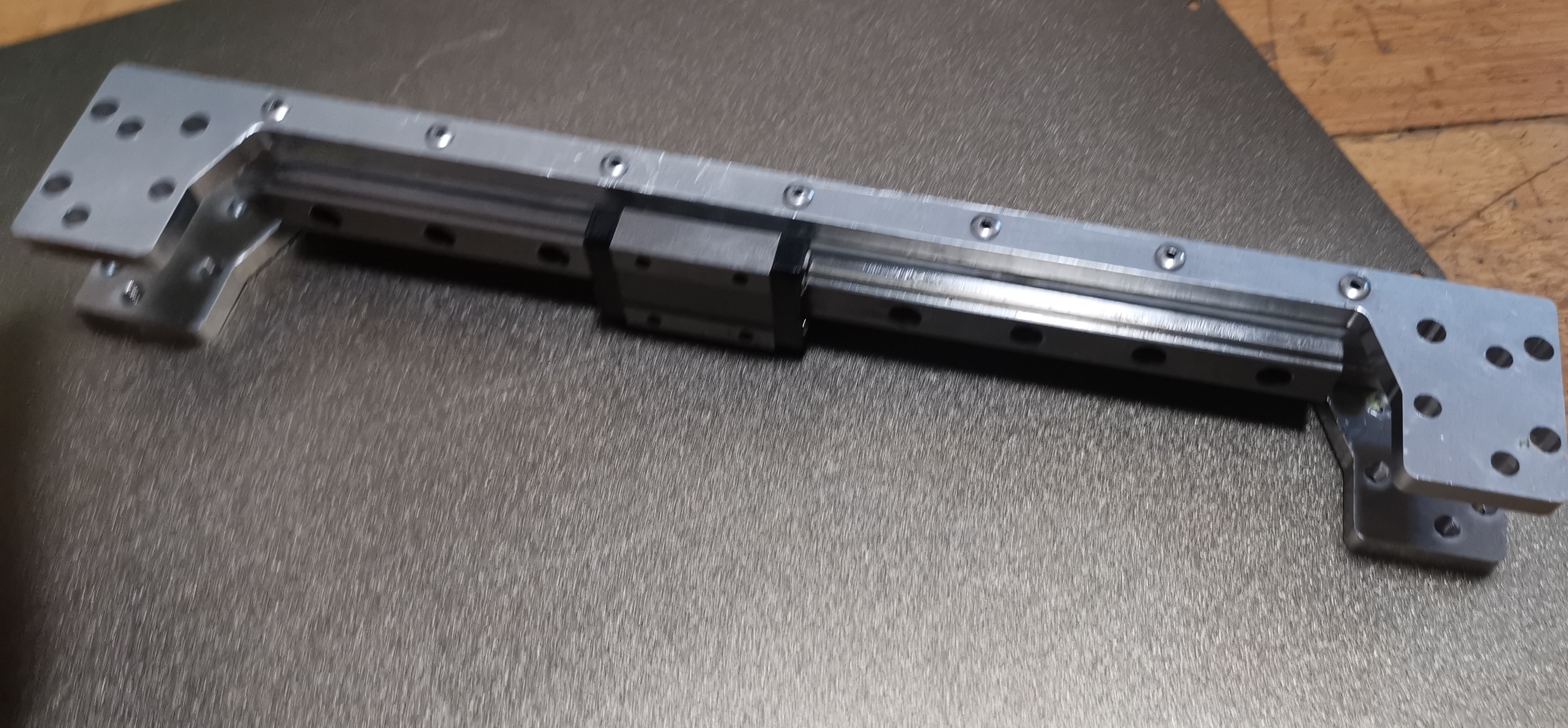

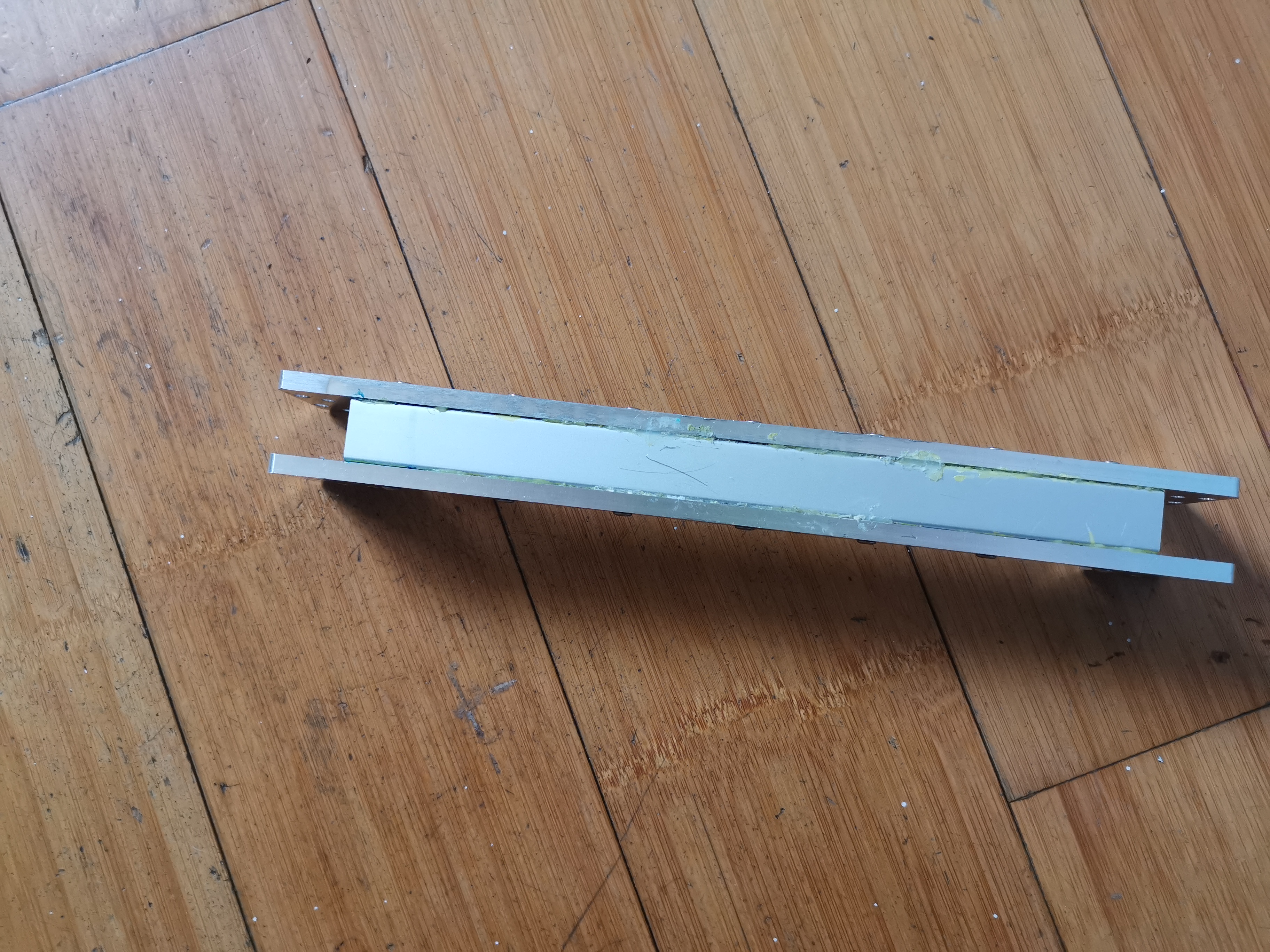

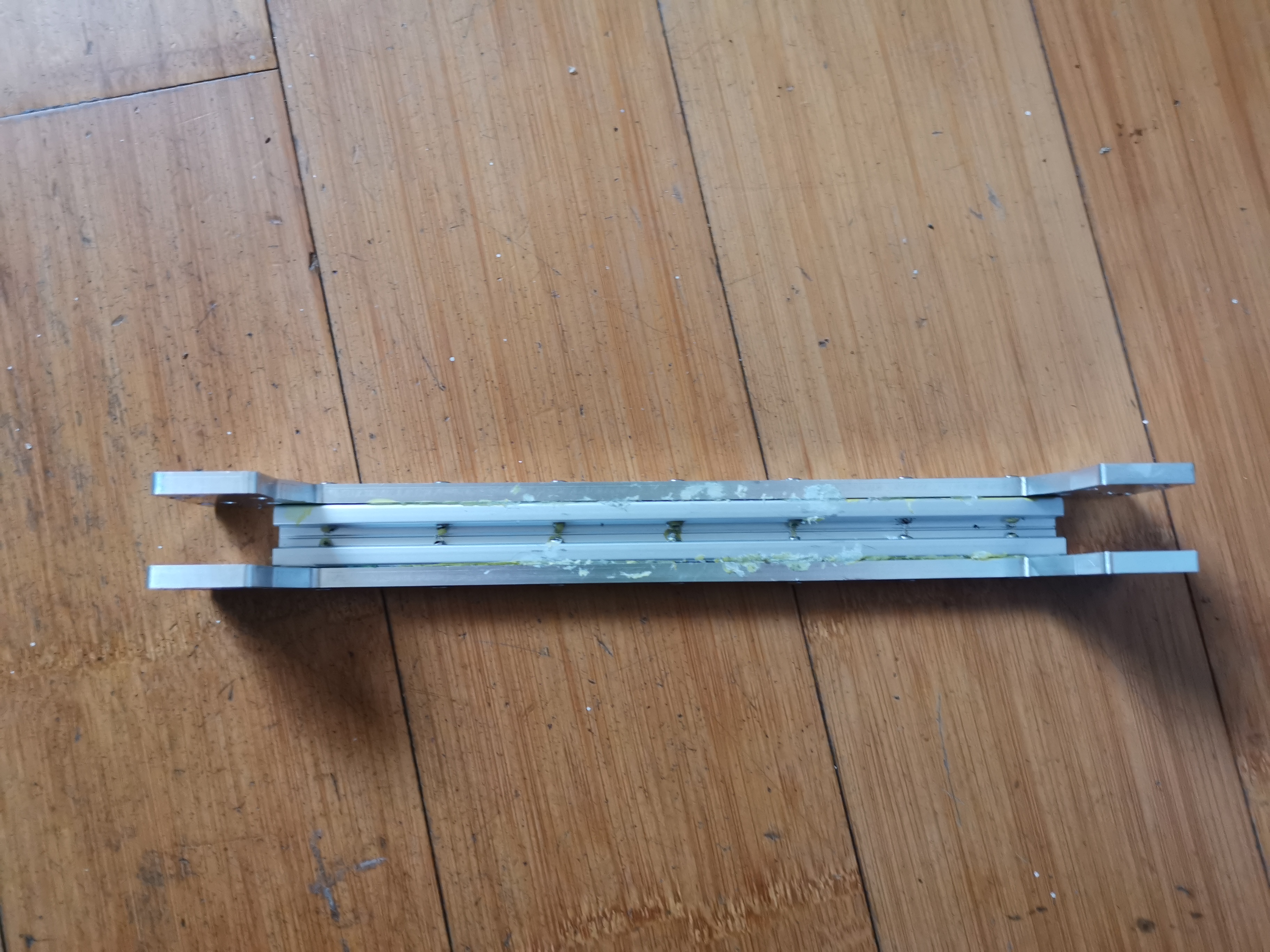

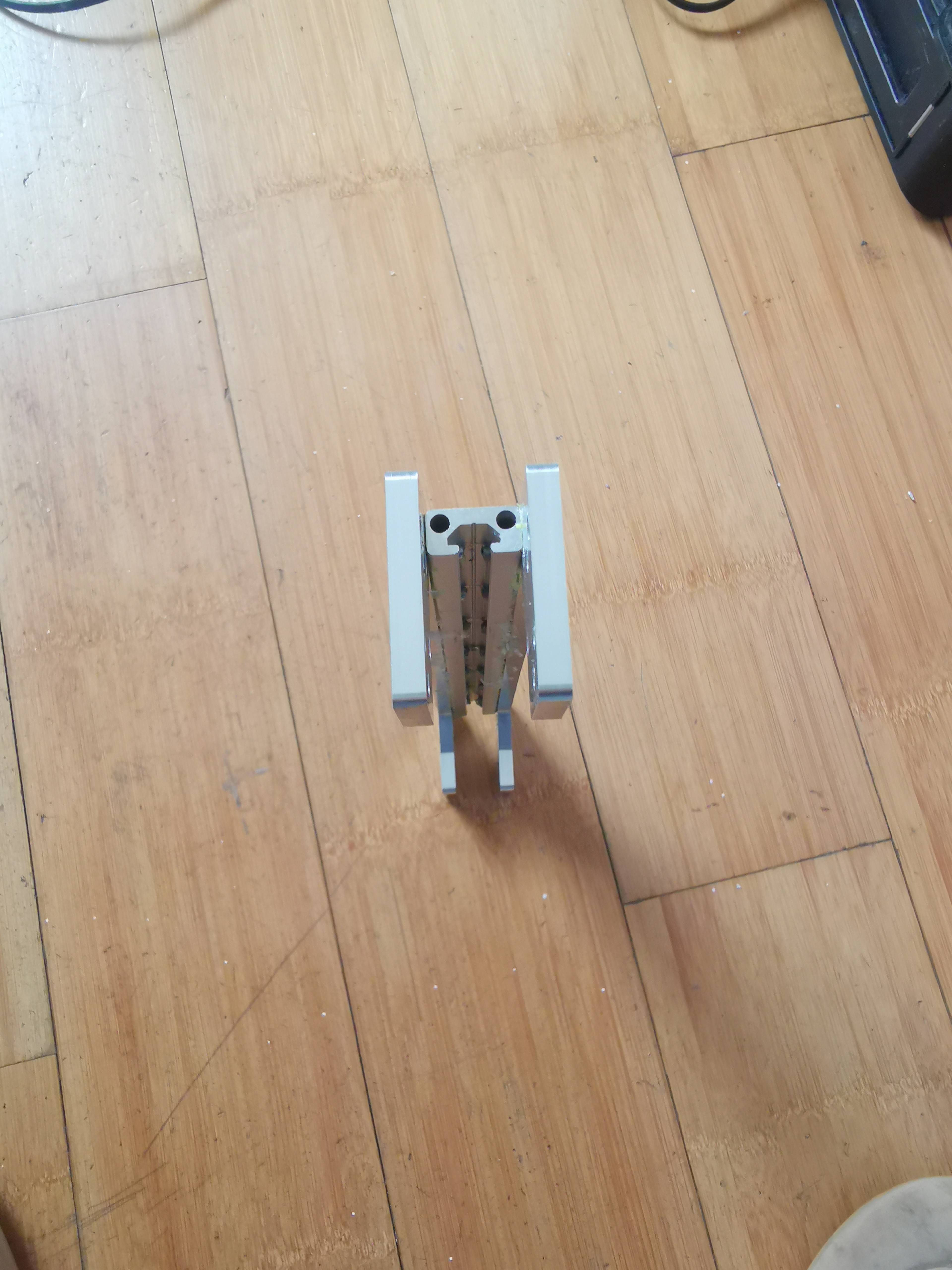

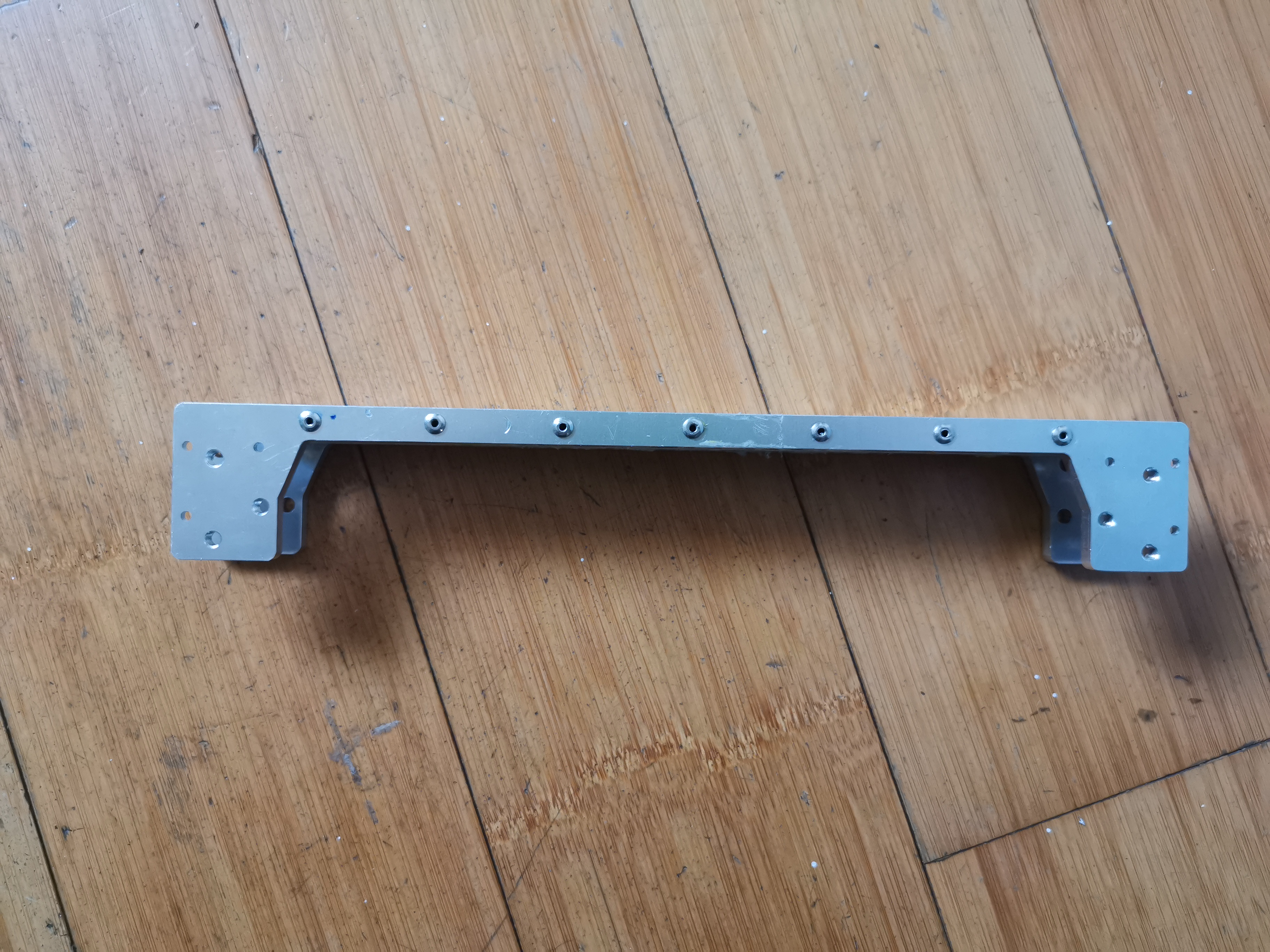

Cảm ơn tác giả của ROOK vì nguồn cảm hứng—mình tham khảo rất nhiều từ ROOK180 để hoàn thiện chiếc máy in do mình tự thiết kế: một Trident để bàn cỡ nhỏ (máy in 3D kiểu Trident). Mình dời motor A/B ra ngoài enclosure và làm toàn bộ chassis bằng thép tấm, mục tiêu là tạo ra một máy in 3D nhỏ gọn, bền bỉ, chịu được nhiệt cao và vận hành tải nặng lâu dài. Mình bỏ hẳn thiết kế gantry ROOK nguyên bản và chuyển sang cấu trúc composite chịu mô-men xoắn cao, dùng kiến trúc kiểu “sandwich”. Mình giữ hướng đặt rail quay ra ngoài theo kiểu ROOK/Trident, và dùng linear rail MGN12 cho toàn bộ hệ thống—nhằm đạt độ chính xác và độ bền tối đa. Bạn sẽ cần một đoạn nhôm định hình 1020 dài 250 mm, kẹp giữa các chi tiết gia công CNC, rồi cố định lại bằng keo dán và rive. hi grok, cảm ơn bạn
开源 #DIY3Dプリンター #Voron #Trident
VCR 1:https://www.bilibili.com/video/BV1tPBsB3Eg5 VCR 2:https://www.bilibili.com/video/BV1rHqFBZEjS
