HappyTurtleLettuceFeeder (HTLF) by ArmoredTurtle (Hệ multi color dễ làm, rẻ)

HƯỚNG DẪN LẮP RÁP Ở ĐÂY

Tôi thiết kế cái này trong đúng một buổi tối. Anh em/ bạn đọc tự hiểu theo cách của mình nha.

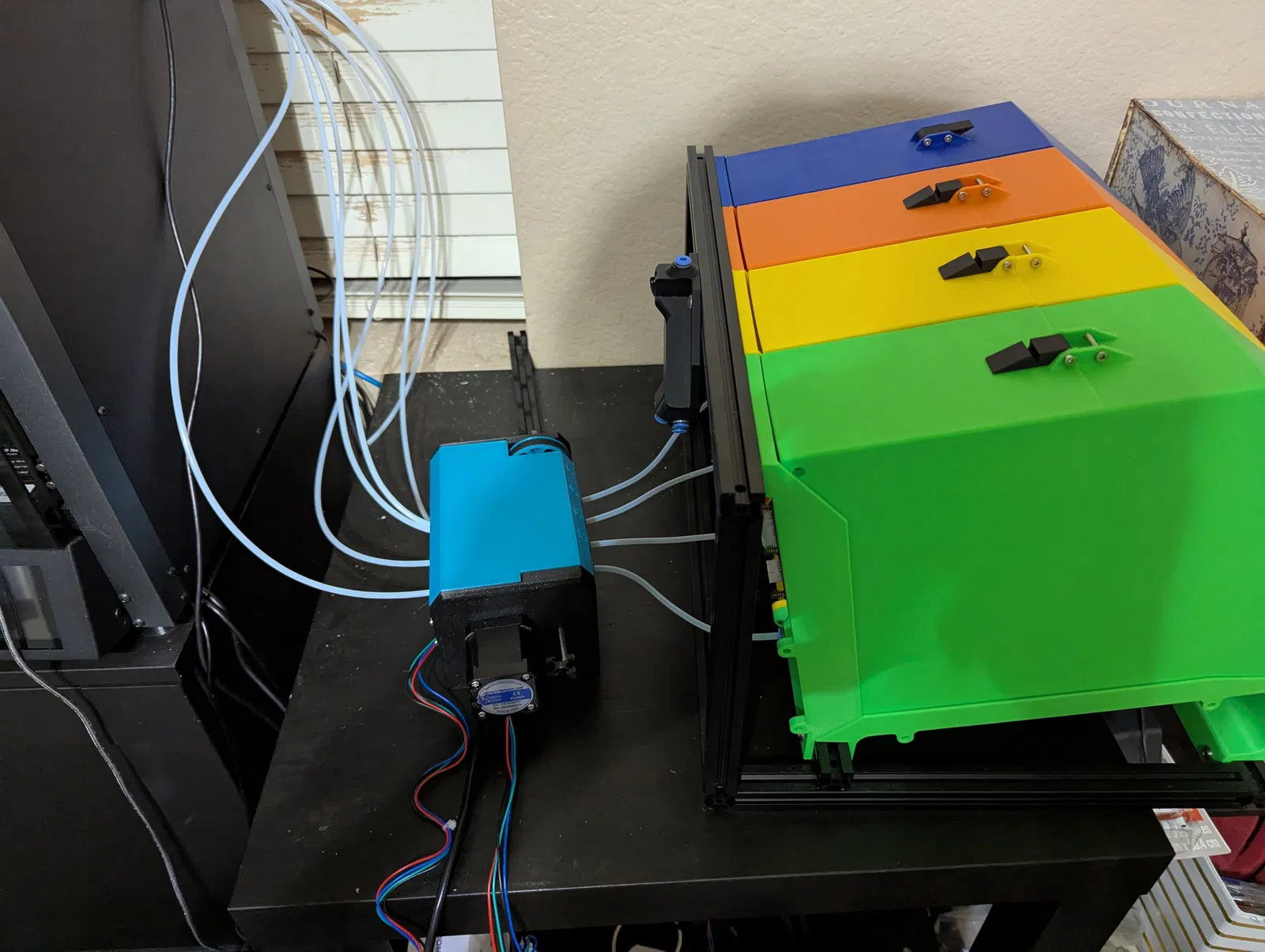

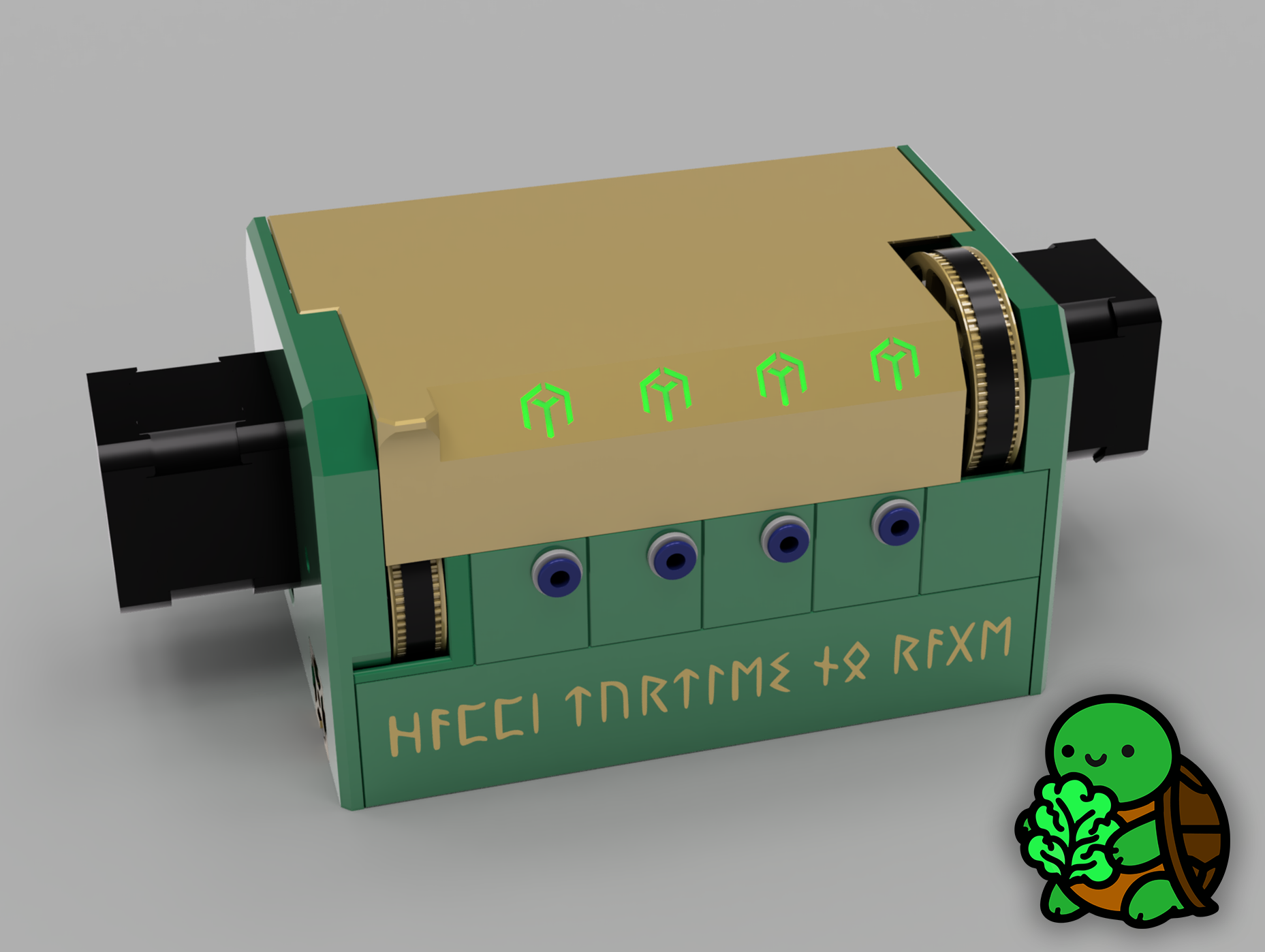

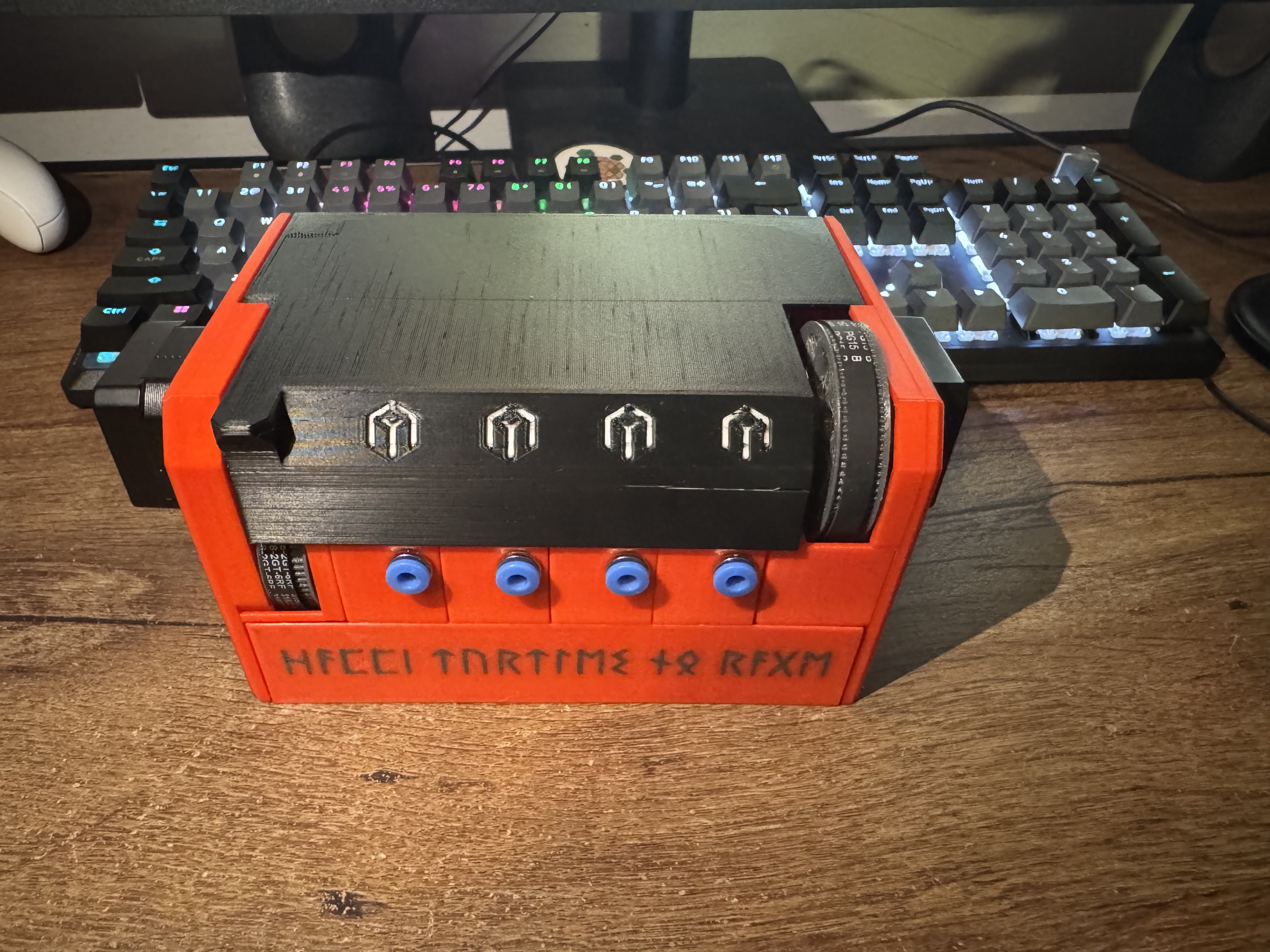

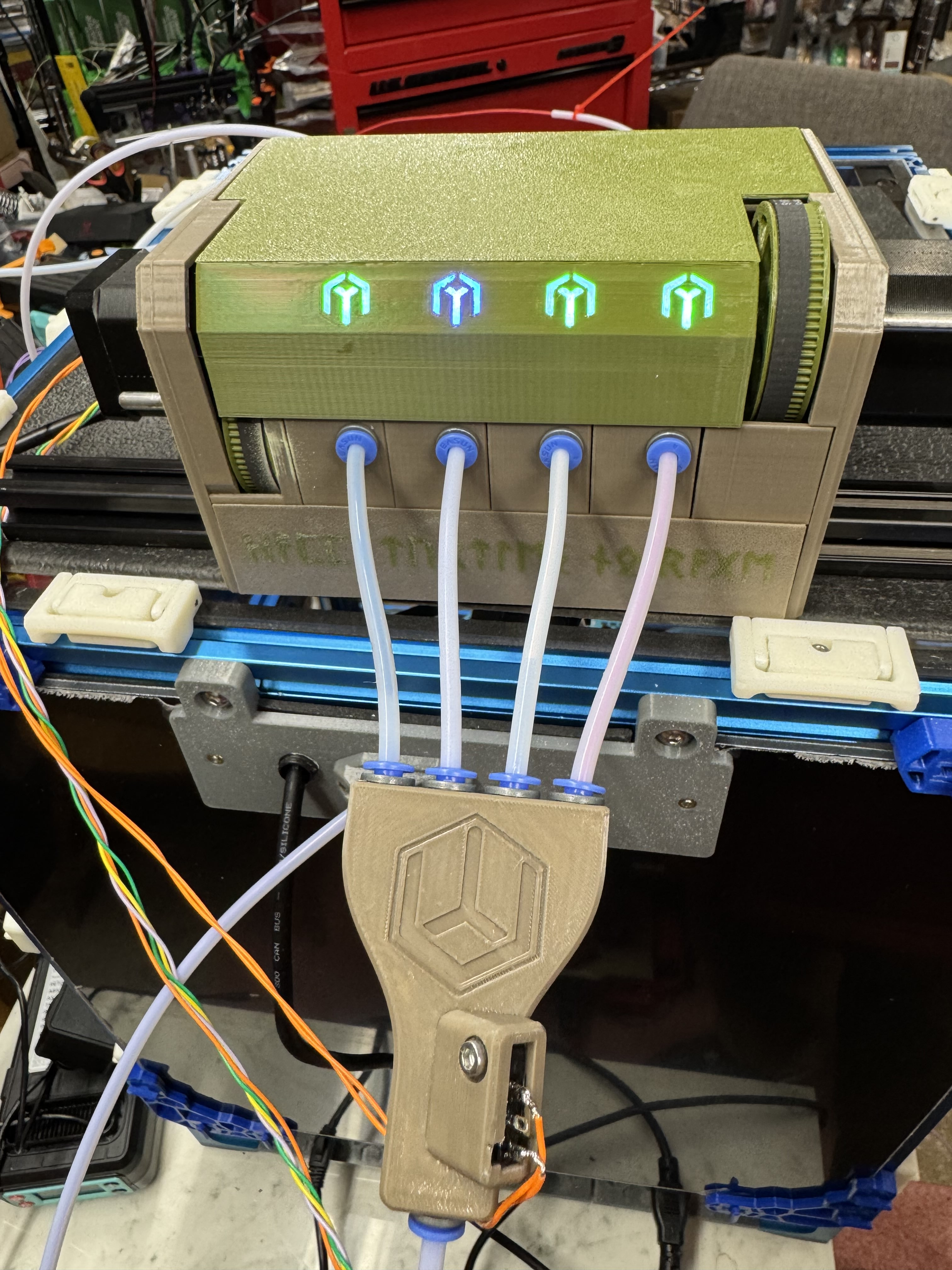

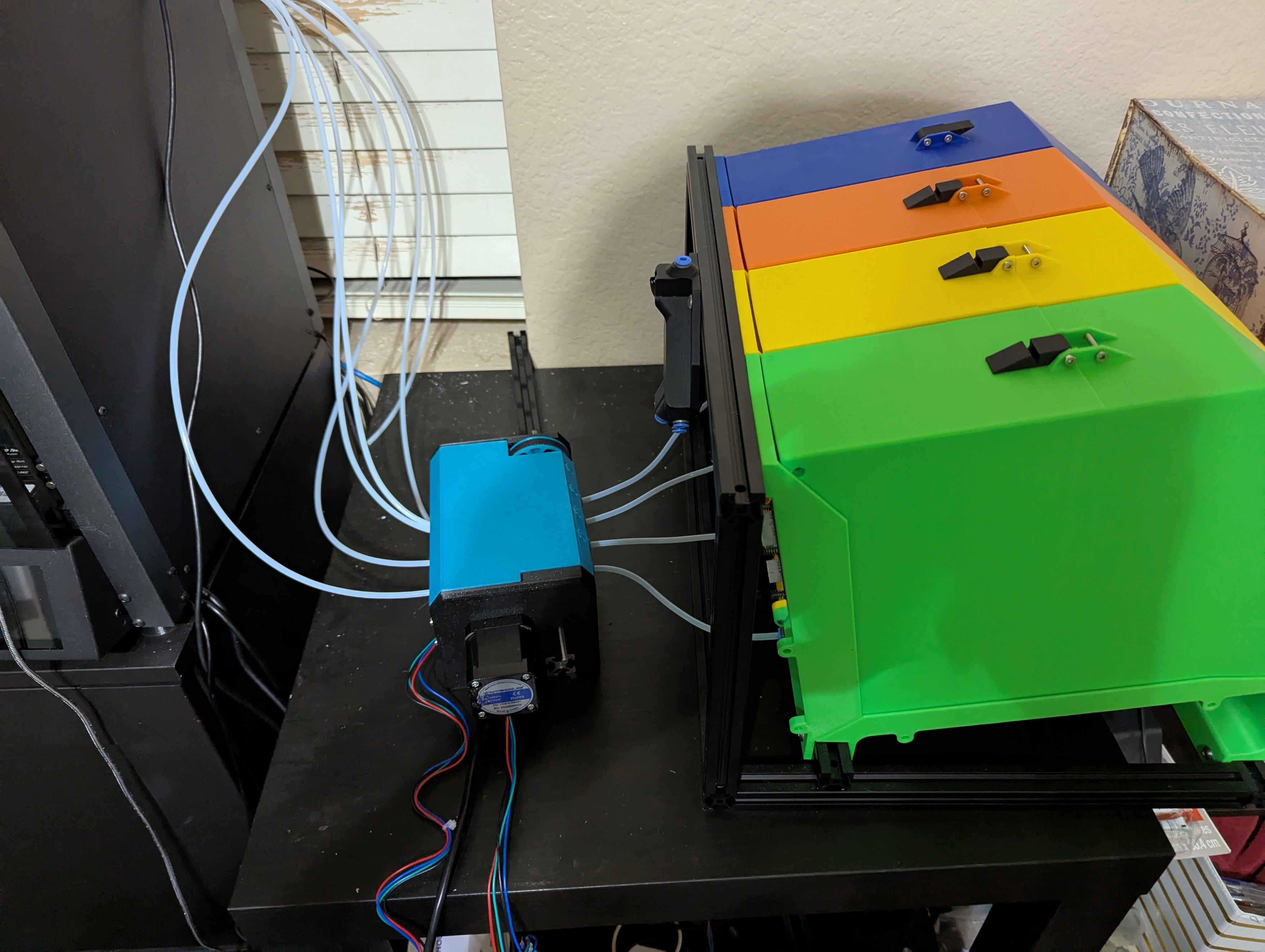

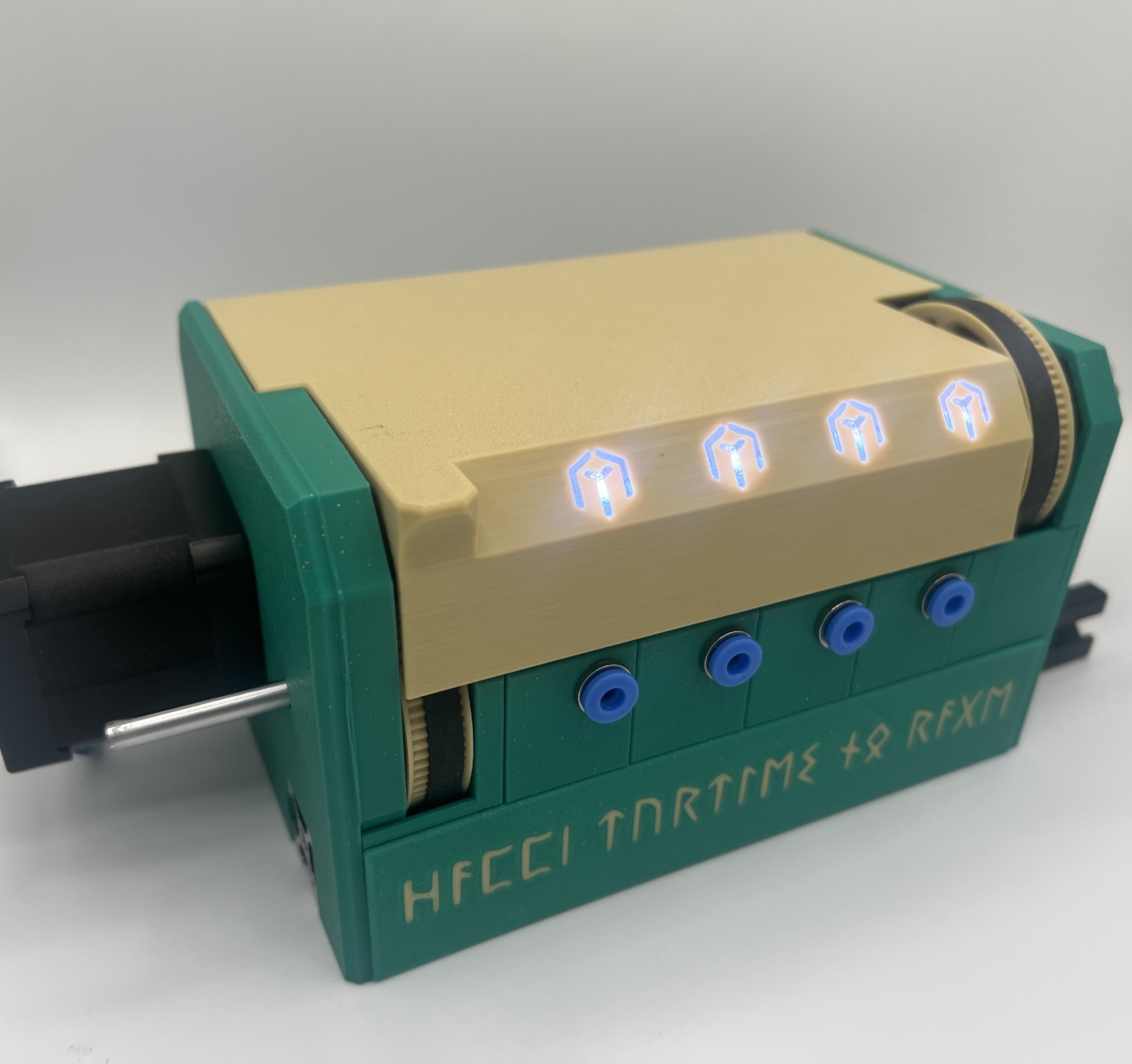

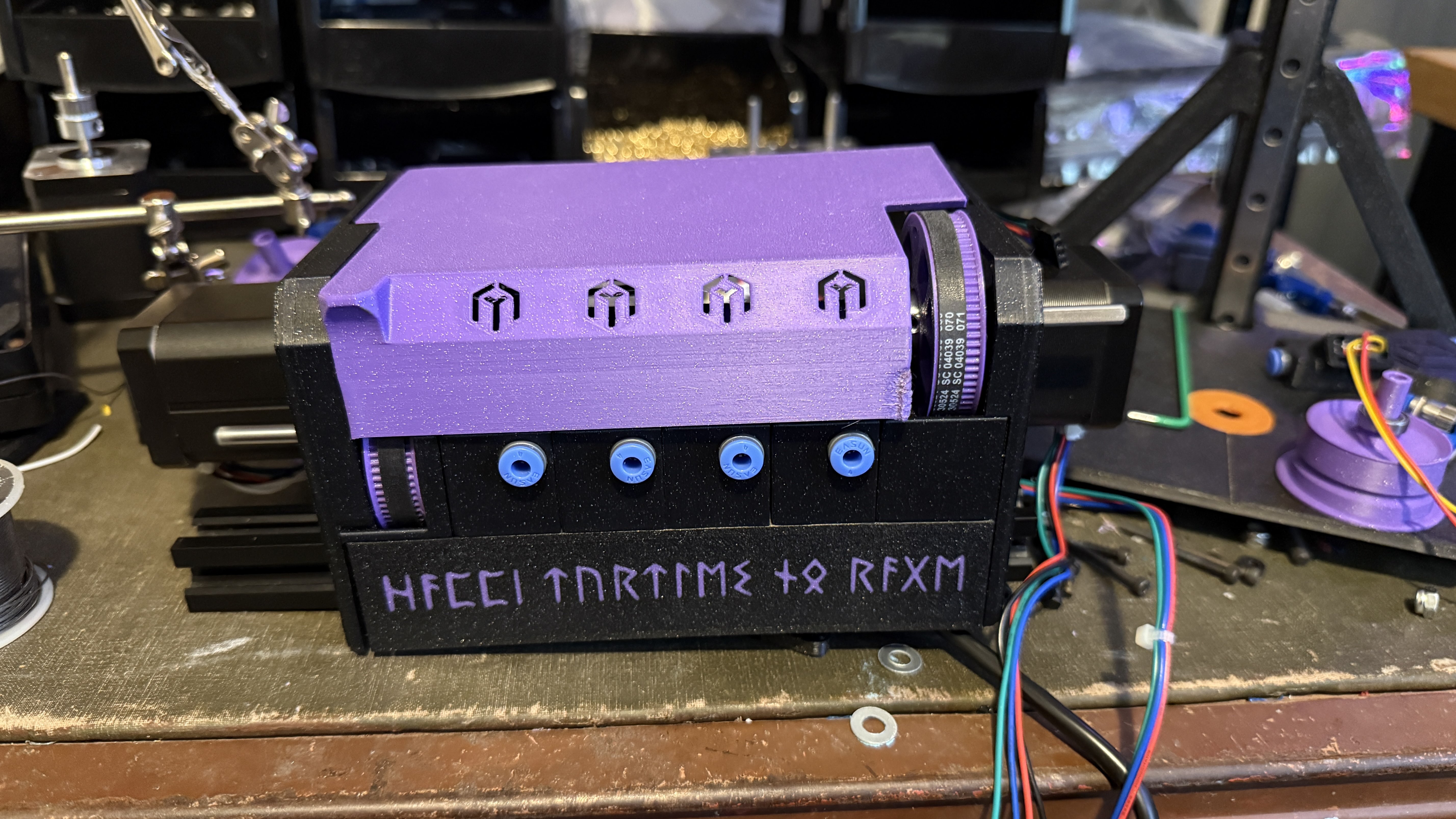

HTLF là một bộ đổi filament theo dạng “lane” cho Klipper, do ArmoredTurtle thiết kế. Nó dùng một camshaft để gài (engage) lane được chọn, về cơ bản biến lane đó thành một extruder direct drive (không phải đau đầu vụ bị trượt). Bản “stock build” là hệ 4 màu, nhưng có sẵn CAD nếu bạn muốn mở rộng thêm.

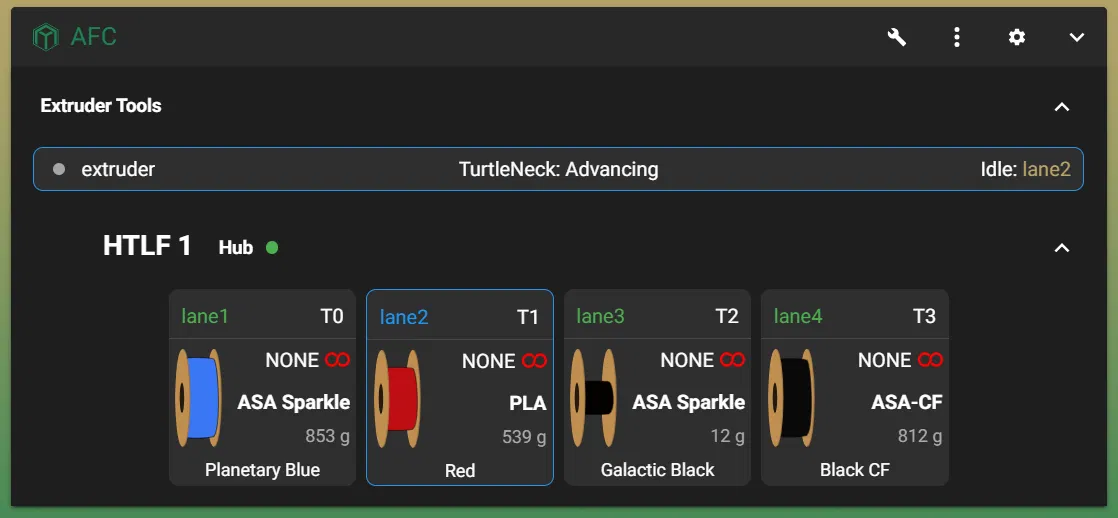

Để hiệu quả nhất, nên dùng kèm AFC Klipper Add On — một Klipper plug-in cho các hệ multi color đời mới. Code tích hợp cho Mainsail với UI gọn gàng, không gây rối mắt cho AFC nằm ở đây .. hoặc bạn có thể gửi yêu cầu serial trong ArmoredTurtle Discord để được cấp quyền dùng bản pre-compiled và lấy một số định danh riêng cho HTLF của bạn!

Bộ kit đang có:
Blurolls

TriangleLabs
BOM

D2F with lever microswitch

3

D2F microswitch

8

D2HW C201H microswitch

1

42x40 Nema 17 motor

2

MCU tuỳ chọn, ERB hoặc BTT MMB

1

WS2812 RGB LEDs

4

GT2 20t 6mm pulley

4

GT2 188mm closed loop belt

2

Trục D 5mm x ~125mm (dài hơn cũng được)

2

BMG gear sets

4

Nam châm 6x3 N52

10

MR85 bearing

13

MR63 bearing

1

M2x10 self tapping screws

22

ECAS04 Collets (tháo ron cao su)

15

Nhôm định hình 2020 dài 160mm (dài hơn cũng được)

1

Dây điện

yes

Keo khóa ren (thread locker)

yes

Bi (ball bearing) 5mm

8

M3 heatset inserts (kiểu voron)

24

M3 washer

4

M3x6 BHCS

3

M3x8 SHCS

24

M3x10 SHCS

1

M3x16 SHCS

2

M3x20 SHCS

4

M5 roll in nuts

12

M5 Washer

8

M5x10 BHCS

8

M5x16 BHCS

4

Sticker Happy Turtle Lettuce Feeder ở đây! (https://drmursey.myshopify.com/products/htlf) Bé nó dễ thương lắm, kiểu gì bạn cũng muốn một cái thôi ;)

Team ArmoredTurtle đã bỏ khá nhiều thời gian và công sức cho những project như vầy. Nếu bạn thấy những gì tụi mình làm có ích, bạn có thể ủng hộ tại đây.
Chúc in vui vẻ!
