Nắp trước thay thế cho Fuji GS645S (Fuji GS645S Front Cover)

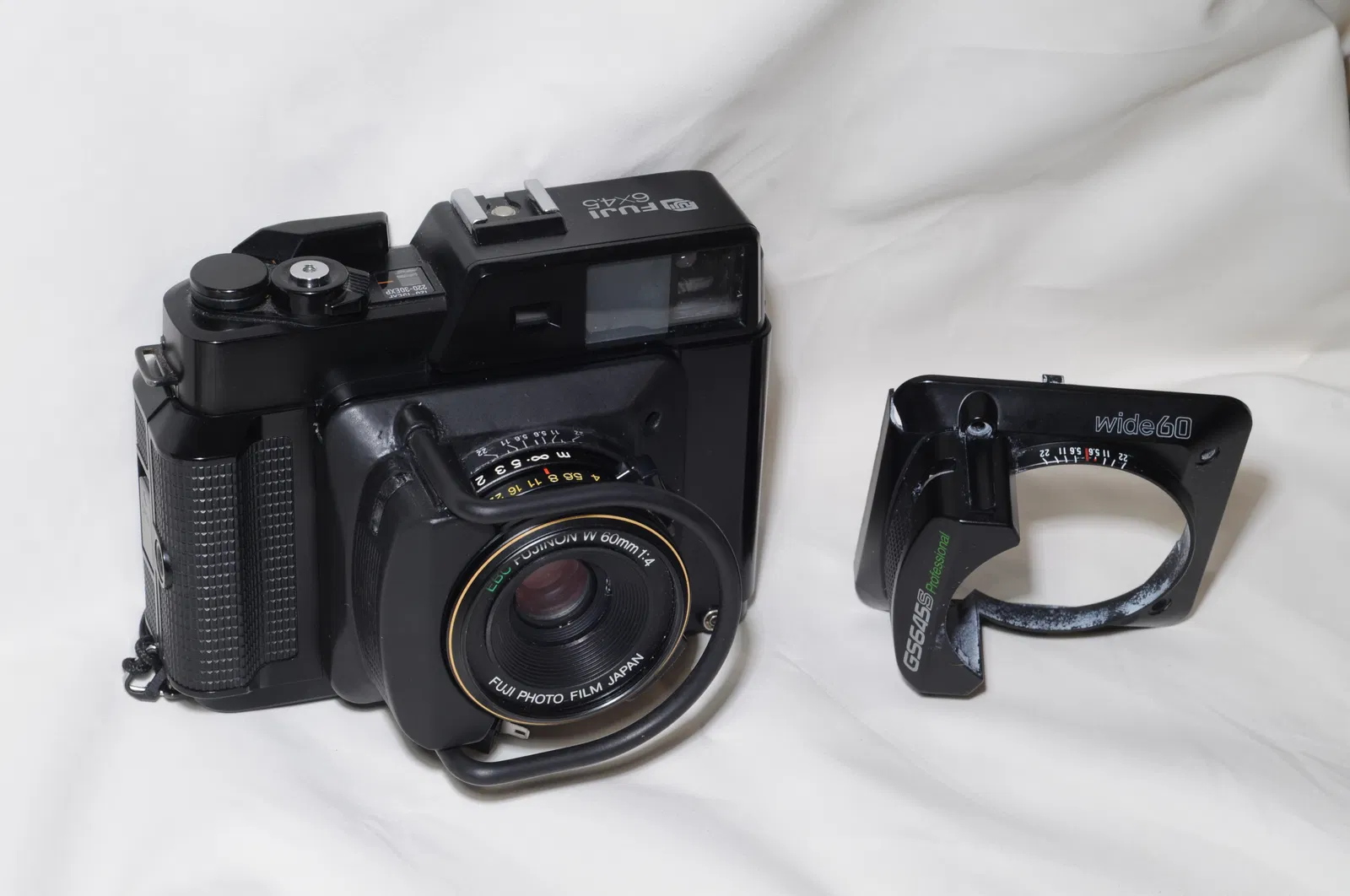

Đây là nắp trước (front cover) thay thế cho máy ảnh medium format Fuji GS645S Professional. Cái của mình bị mục/hư theo thời gian và không còn gắn chắc nữa, nên mình 3D scan để làm bản thay thế này.

Trong model có một lỗ dành cho nút màu xám nhỏ dùng cho bulb exposure; mình không tìm được cách tái tạo cơ cấu nhấn (actuation mechanism) nguyên bản cho phần này một cách ổn định, nên trên bản in thực tế của mình đã trám kín lỗ đó. Nếu bạn nghĩ ra cách làm cho nó hoạt động được thì nhớ remix nha!

Mình cũng kèm theo một file SVG cho các vạch đánh dấu focus. Cách dùng: in bằng máy in giấy bình thường rồi dán lên mặt trên của bản in 3D đúng vị trí. Mình chưa làm SVG cho các ký hiệu khác, nhưng làm thêm chắc cũng không khó.

In ấn và Lắp đặt

Khi in, đặt mặt phẳng phía trước (mặt trên bản gốc có chữ “GS645 Professional”) úp xuống bed, bật supports, và dùng ít nhất 3 walls. Tháo supports rồi chà nhám / sơn theo ý; mình dùng sơn enamel đen bóng, sau đó phủ clear coat satin để giống hoàn thiện zin của máy. Trám kín lỗ dùng cho bulb release bằng putty.

Để lắp lên máy: tháo 3 miếng tab dùng để chỉnh focus, shutter speed và aperture, rồi tháo 2 con ốc giữ nắp trước. Nhấc nắp ra. Khi đã tháo nắp, tháo tiếp 2 con ốc đầu dẹp (flat-head) đang bắt thanh “bumper-bar”, rồi tháo thanh đó ra. Lắp lại lên nắp mới theo thứ tự ngược lại.
