Sửa Wing Clamp BioRad Mini-PROTEAN (BioRad Mini-PROTEAN Wing Clamp Repair)

***************************************************Just sharing this nice work by berlin4****************************************************

Tóm tắt

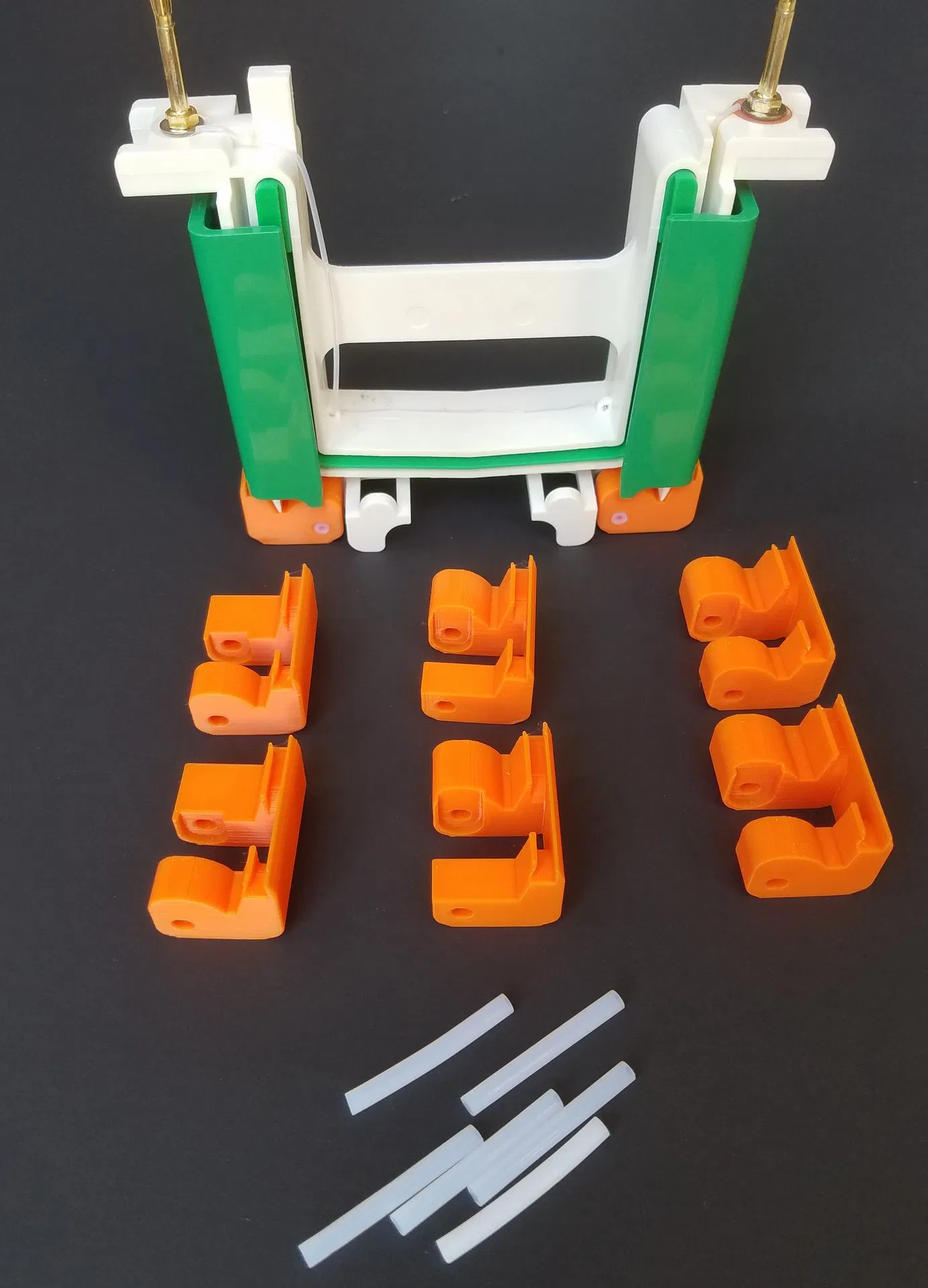

Mình thiết kế phần phụ kiện (add-on) này để làm cho các wing clamp của Bio-Rad Mini-PROTEAN bị gãy dùng lại được. Phần này cần được tạo hình sao cho khi bạn đóng wing clamp, nó sẽ nâng nhẹ các tấm kính (glass plates) giống như wing clamp nguyên bản trước khi bị gãy.

In ấn:
Dùng 100% infill để chi tiết không hút/ thấm dung dịch trong lúc sử dụng.
Layer height 0.2mm.

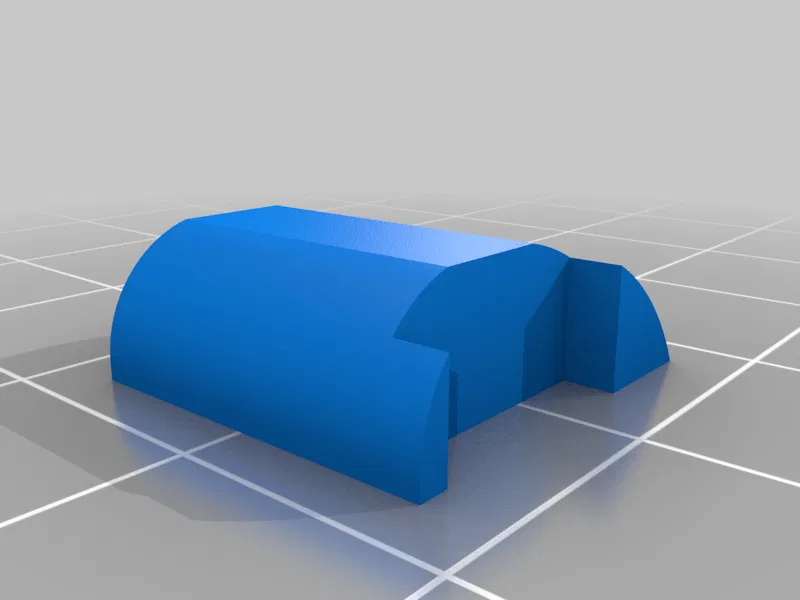

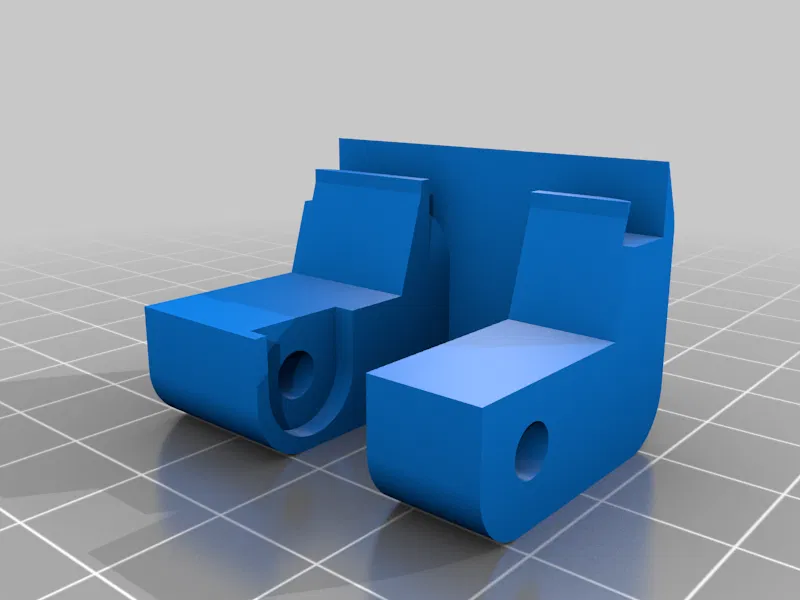

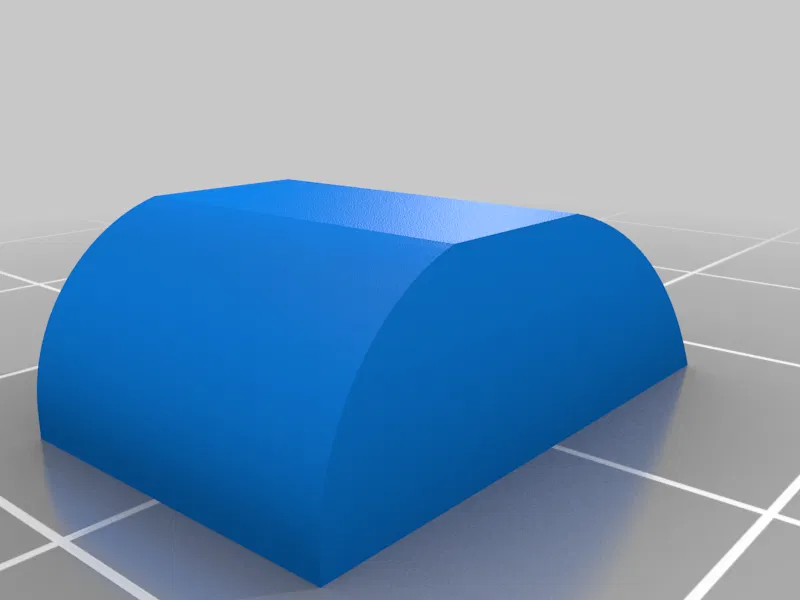

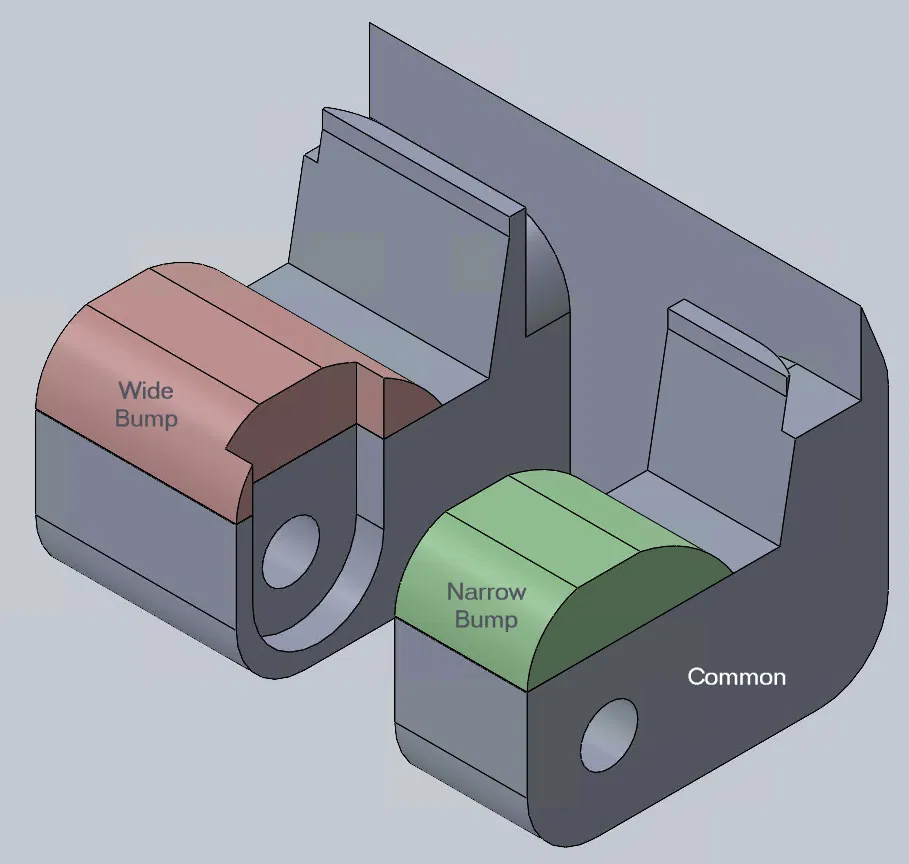

Bản in có 3 file STL để bạn tuỳ biến theo phần nào trên clamp bị gãy. Nếu cả hai bên clamp đều bị gãy, dùng cả 3 file (trong PrusaSlicer, chỉ cần kéo thả cả 3 file cùng lúc và phần mềm sẽ hỏi đây có phải là một chi tiết không. Chọn yes). Nếu không thì chỉ dùng những phần bạn cần (common + wide hoặc common + narrow, xem hình).

Lắp ráp:

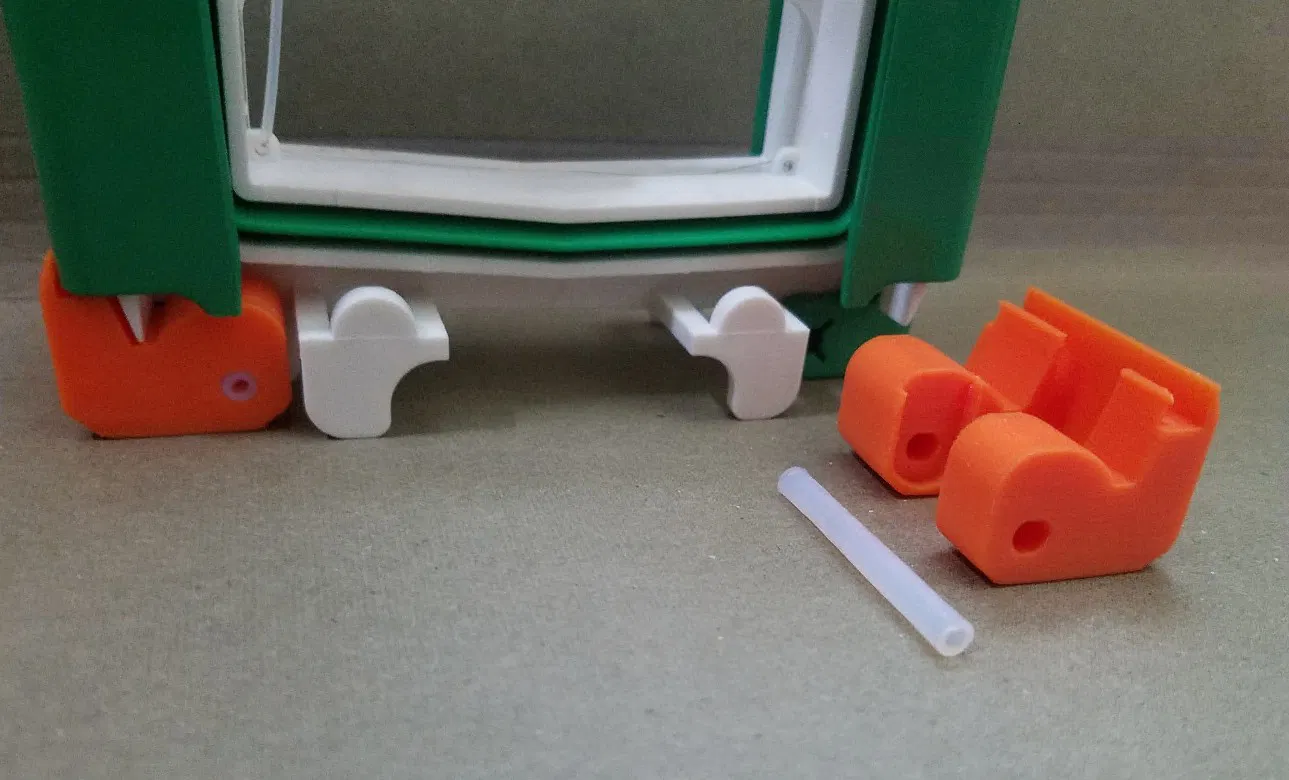

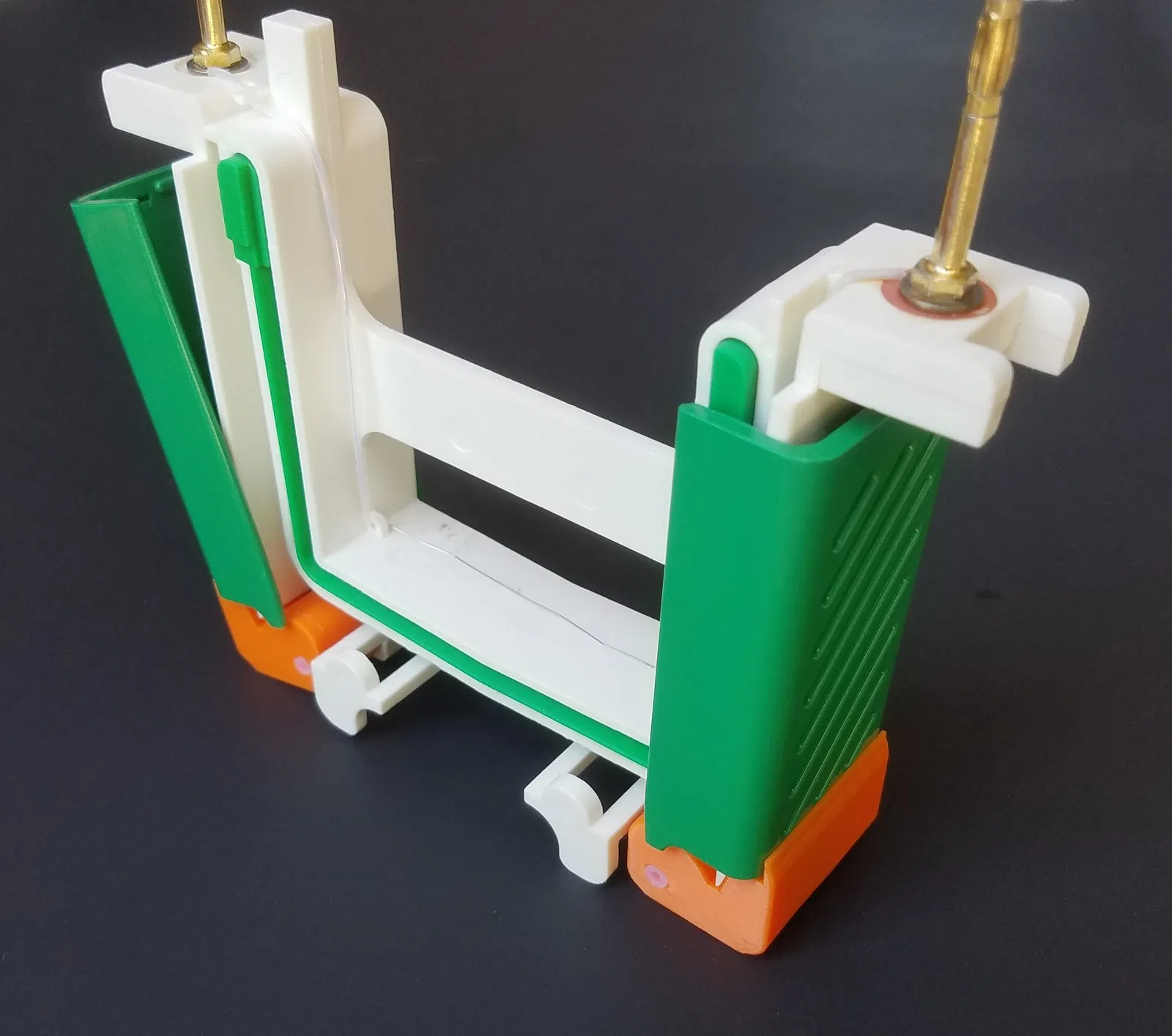

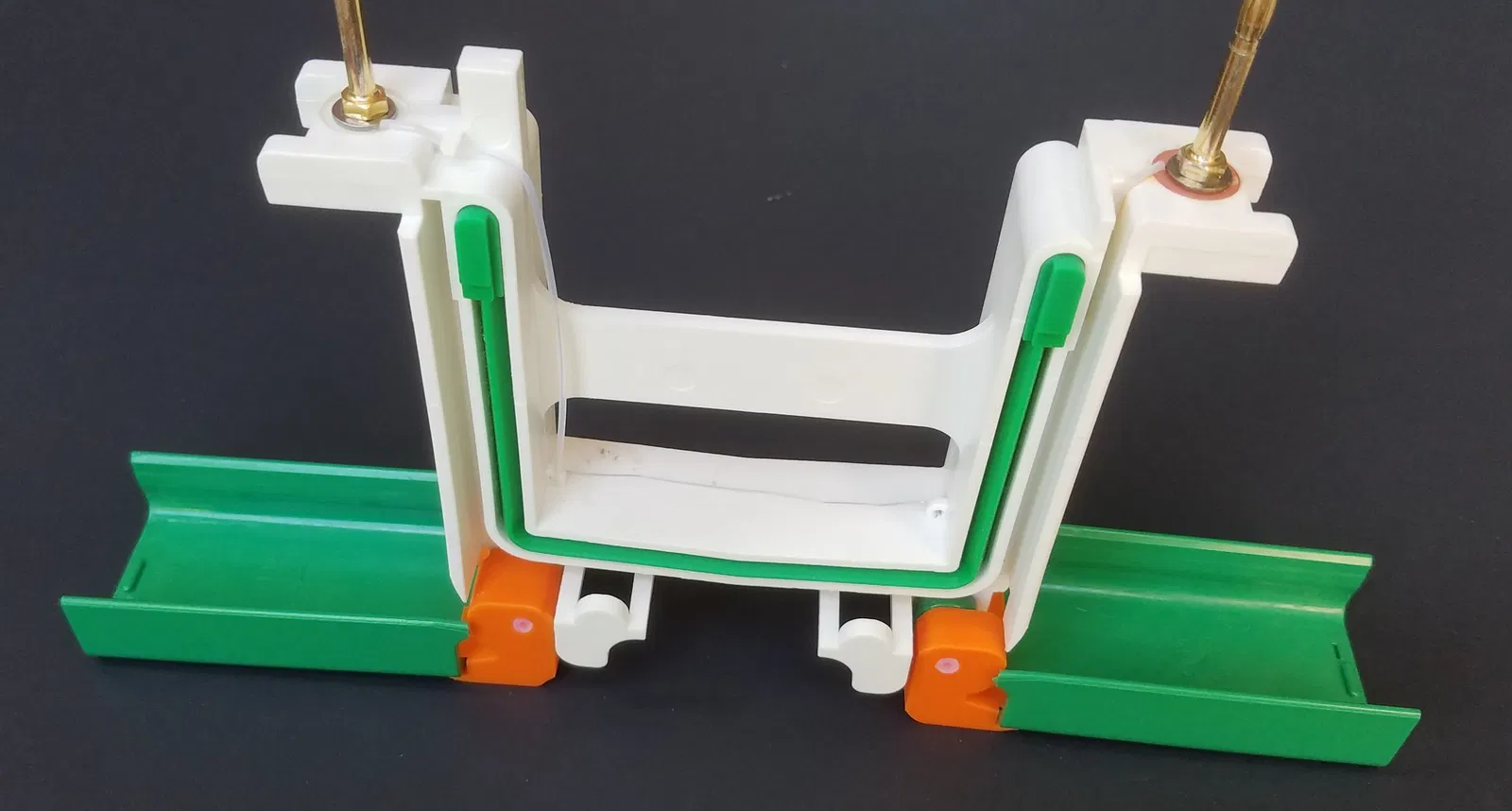

KHI CHƯA lắp glass plates, gập/đóng hai cánh (wings) về vị trí đóng rồi trượt chi tiết 3D vào từ phía dưới. Phần đáy của wing phải ngồi sát hoàn toàn trong rãnh (channel) của chi tiết 3D, nếu không thì chốt (pin) để giữ sẽ không luồn qua được. Khoảng 1mm cuối sẽ “bấm” (snap) vào đúng vị trí.

Để giữ cố định, luồn một cây chốt 4mm (hoặc ống tubing) qua lỗ giữa.
Mình dùng ống PTFE (4mm OD, 2mm ID) mua online và cắt rất cẩn thận còn 36mm bằng lưỡi dao lam. Xem link bên dưới.

PTFE Tubing: https://amazon.com/dp/B073RDFTDV

Cài đặt in (Print Settings)

• Hãng máy in:

  Prusa

• Máy in:

  I3 MK3S

• Infill:

  100%

• Hãng filament:

  HatchBox

• Màu filament:

  Orange

• Vật liệu filament:

  PLA

• Ghi chú:

  PrusaSlicer-2.3.3

  Print Settings: 0.20mm QUALITY (system preset)
  Filament: Generic PLA
  Extruder Temp: 205 degrees C
  Bed Temp: 60 degrees C
