Vỏ Powerbank PD DIY 6800mAh cho 8× Cell 17350 (Làm dưới $5)

Dự án này là một vỏ powerbank 3D-printed nhỏ gọn, thiết kế để làm DIY với chi phí rất rẻ mà hiệu năng lại khá mạnh.

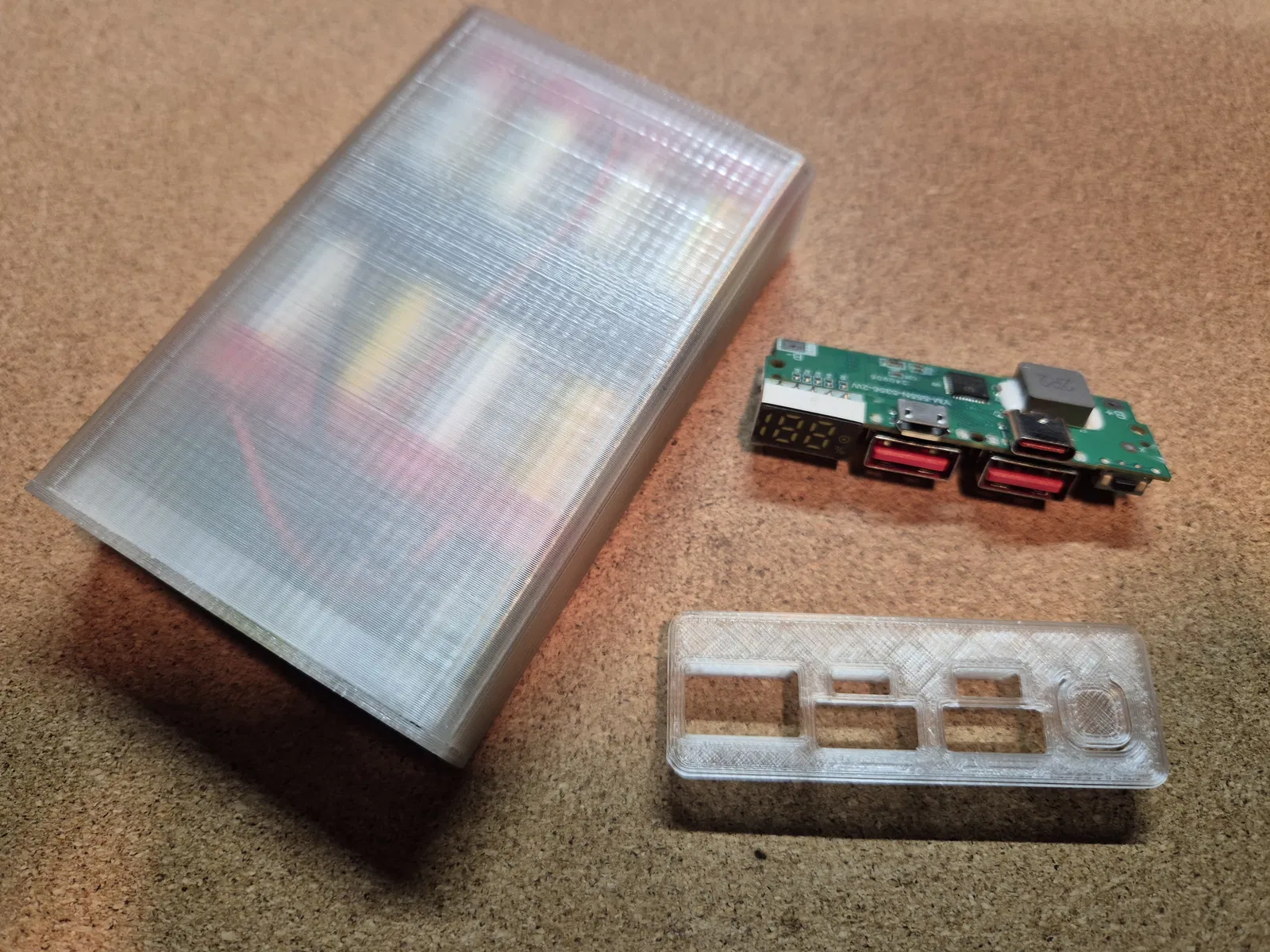

Bộ vỏ gồm có:

• Hộp pin (giữ cell chặt, không cần keo)

• Nắp (để gắn module sạc)

• Dụng cụ hỗ trợ hàn (giúp đi dây song song dễ và gọn hơn)

Cấu hình pin

• 8× cell vape 17350

• Cấu hình song song (parallel)

• Mỗi cell: 850 mAh / 3.145 Wh

• Tổng dung lượng: 6800 mAh

• Công suất đầu ra tùy theo module sạc bạn dùng

IMPORTANT:
Tất cả cell phải được cân bằng (cùng điện áp) trước khi hàn song song với nhau.
Nếu không, có thể làm hư cell vĩnh viễn hoặc tạo dòng điện nguy hiểm.

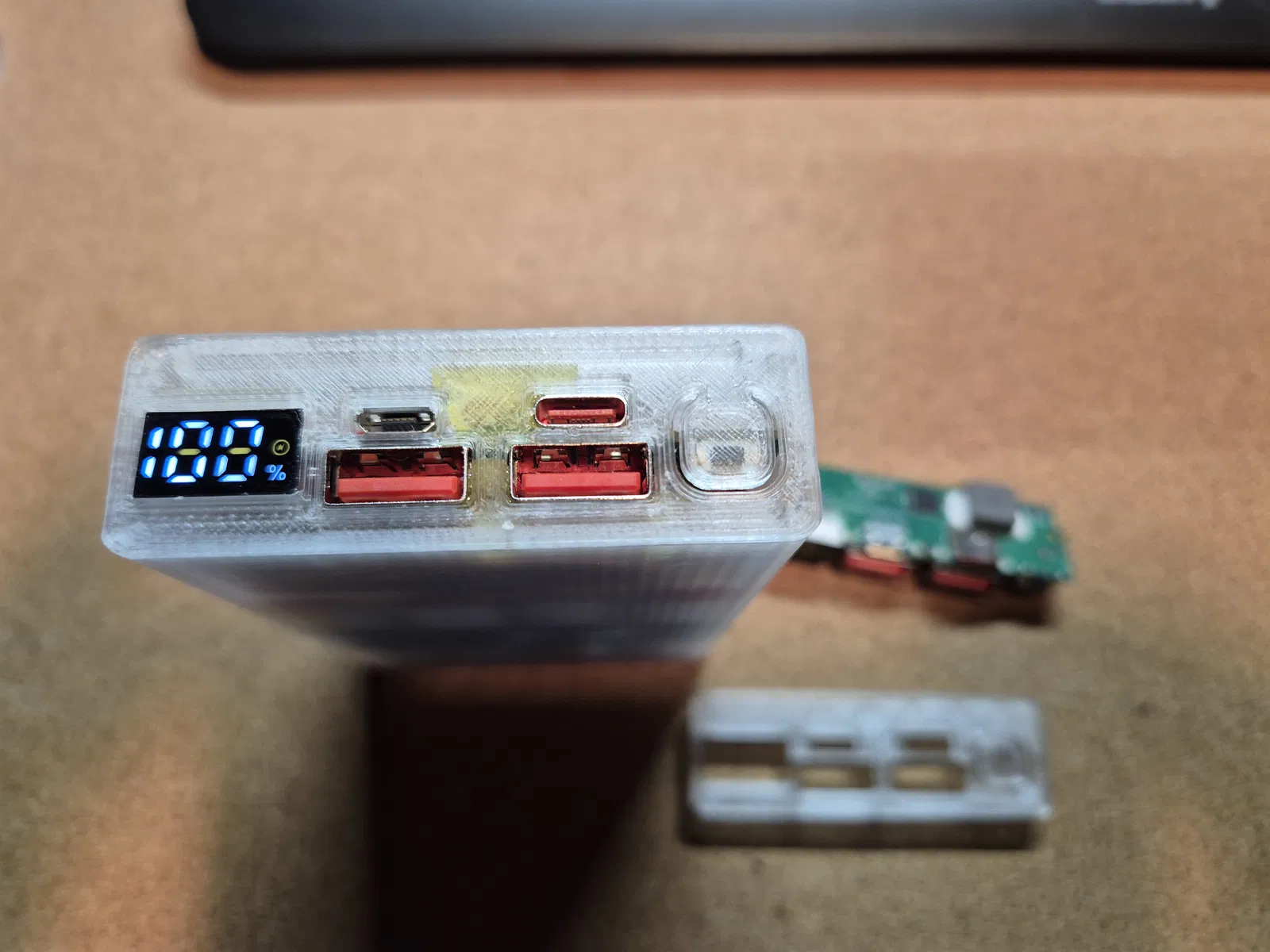

Module sạc

Thiết kế này làm cho một loại module khá phổ biến, dễ kiếm trên AliExpress bằng cách tìm:
"22 5 w powerbank charging module"

• Hỗ trợ sạc nhanh PD

• Module được dán vào nắp bằng keo epoxy

• Không cần ốc vít

Ghi chú lắp ráp

• Cần có kinh nghiệm hàn

• Bản thân hộp sẽ kẹp cell chắc chắn tại chỗ

• Dụng cụ hỗ trợ hàn giúp canh hàng và nối cell cho gọn, sạch

• Dùng dây đúng tiết diện và mối hàn phải chắc

Vì sao làm dự án này?

Chỉ cần làm cẩn thận và có chút tay nghề, bạn có thể “hồi sinh” pin vape bỏ đi thành một powerbank PD 6800 mAh với chi phí dưới $5, dùng linh kiện dễ mua và chỉ cần một bản in 3D đơn giản.
Phần lớn các cell này mới trải qua khoảng 10–20 chu kỳ sạc trên tổng tiềm năng khoảng 500, nên vừa tiết kiệm vừa thân thiện môi trường. Rất hợp với anh em thích điện tử, DIY lưu trữ năng lượng và thiết kế nhỏ gọn.

Tuyên bố an toàn

Cell Lithium-ion có thể rất nguy hiểm nếu thao tác sai cách.
Dự án này chỉ dành cho người đã có kinh nghiệm.
Tự làm và tự sử dụng, bạn tự chịu rủi ro.
