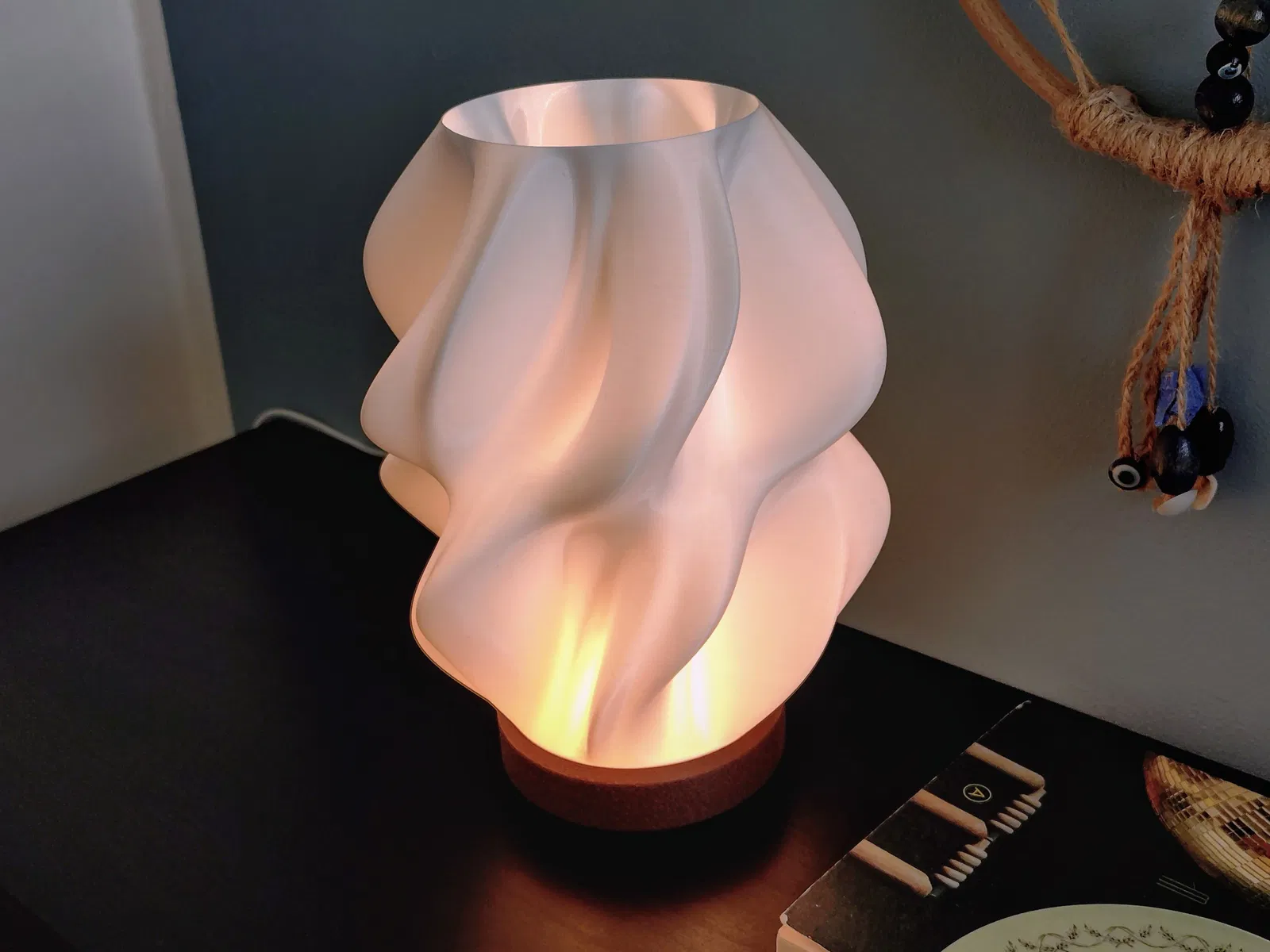

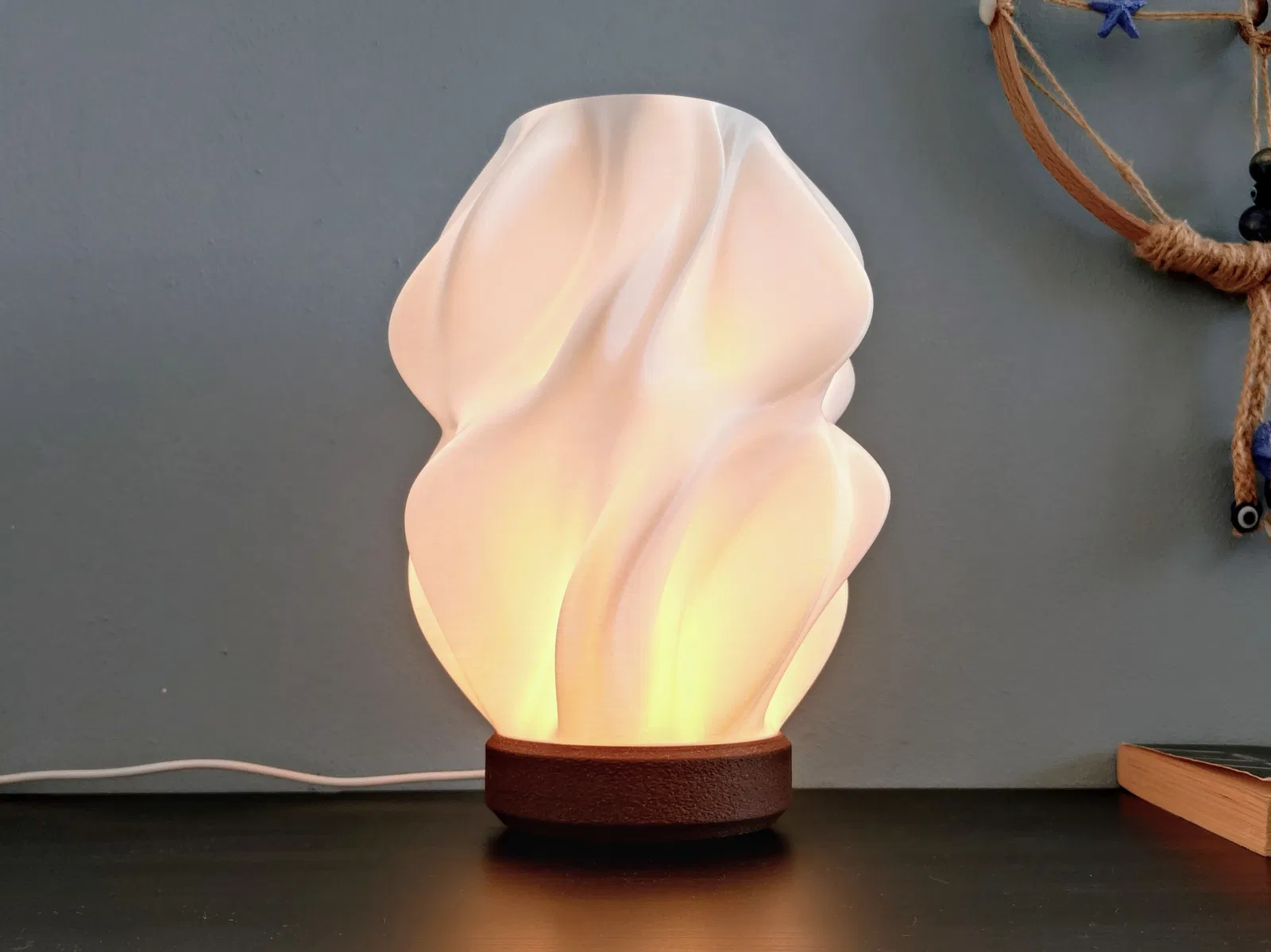

Đèn Designer “Waves” (in 3D) – Base tuỳ biến & ngàm chụp đèn

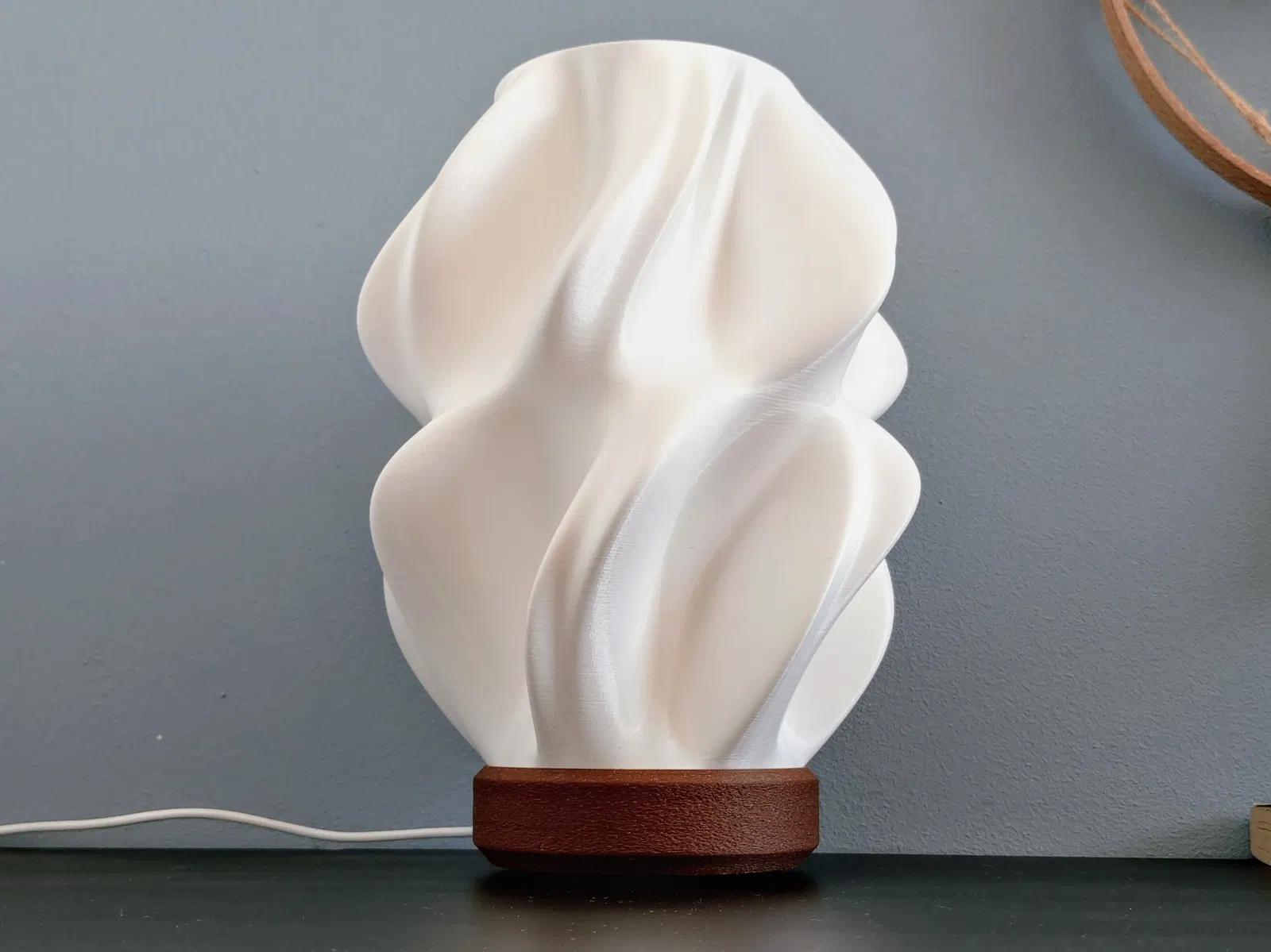

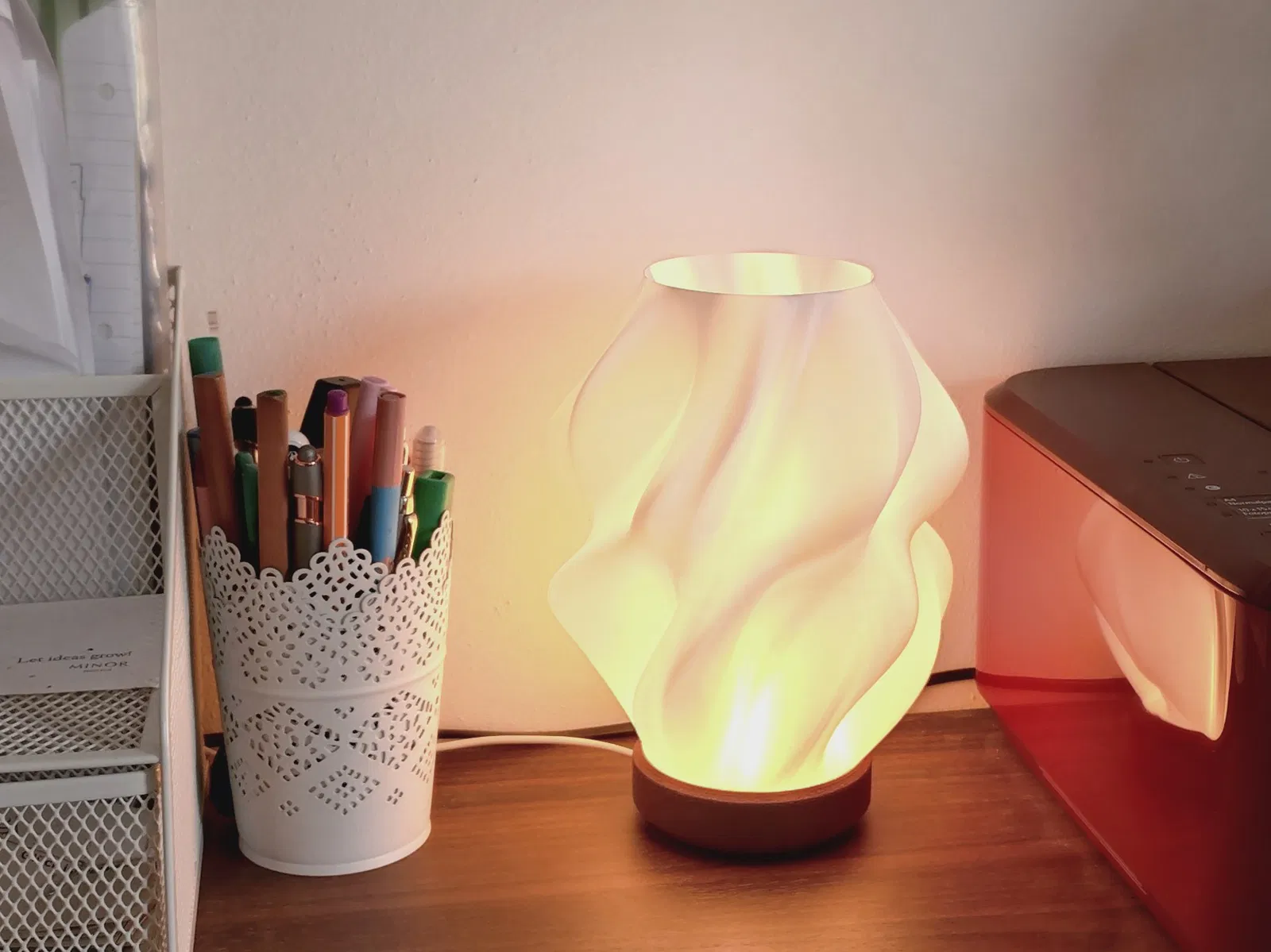

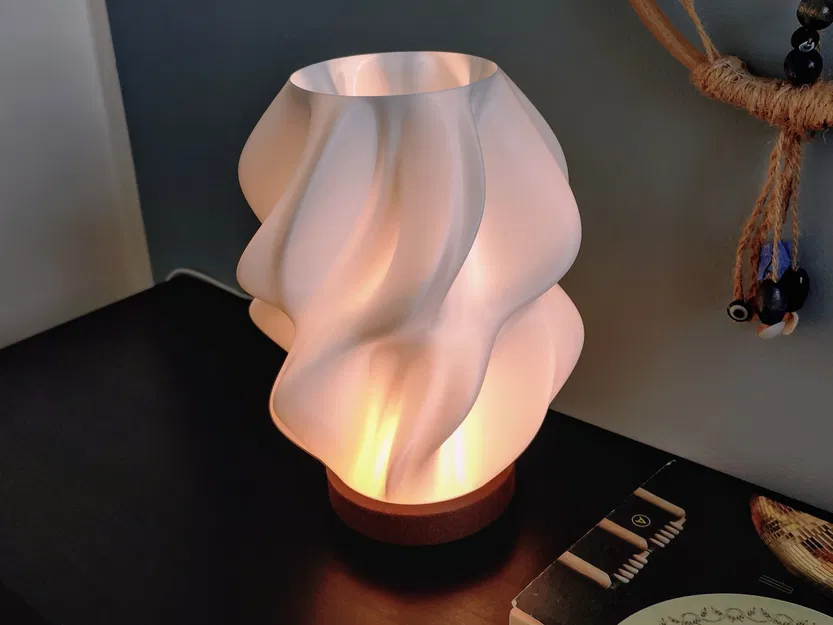

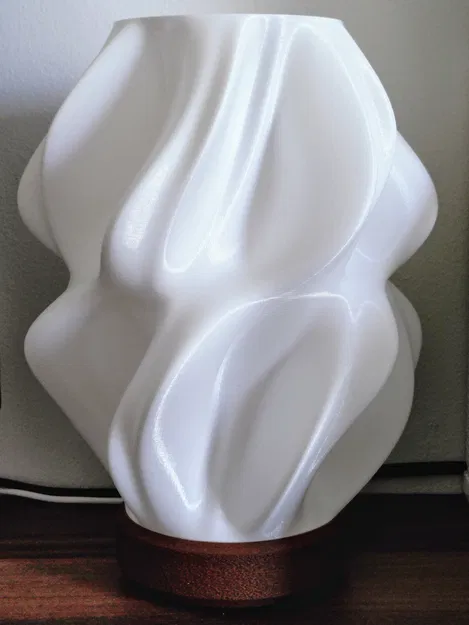

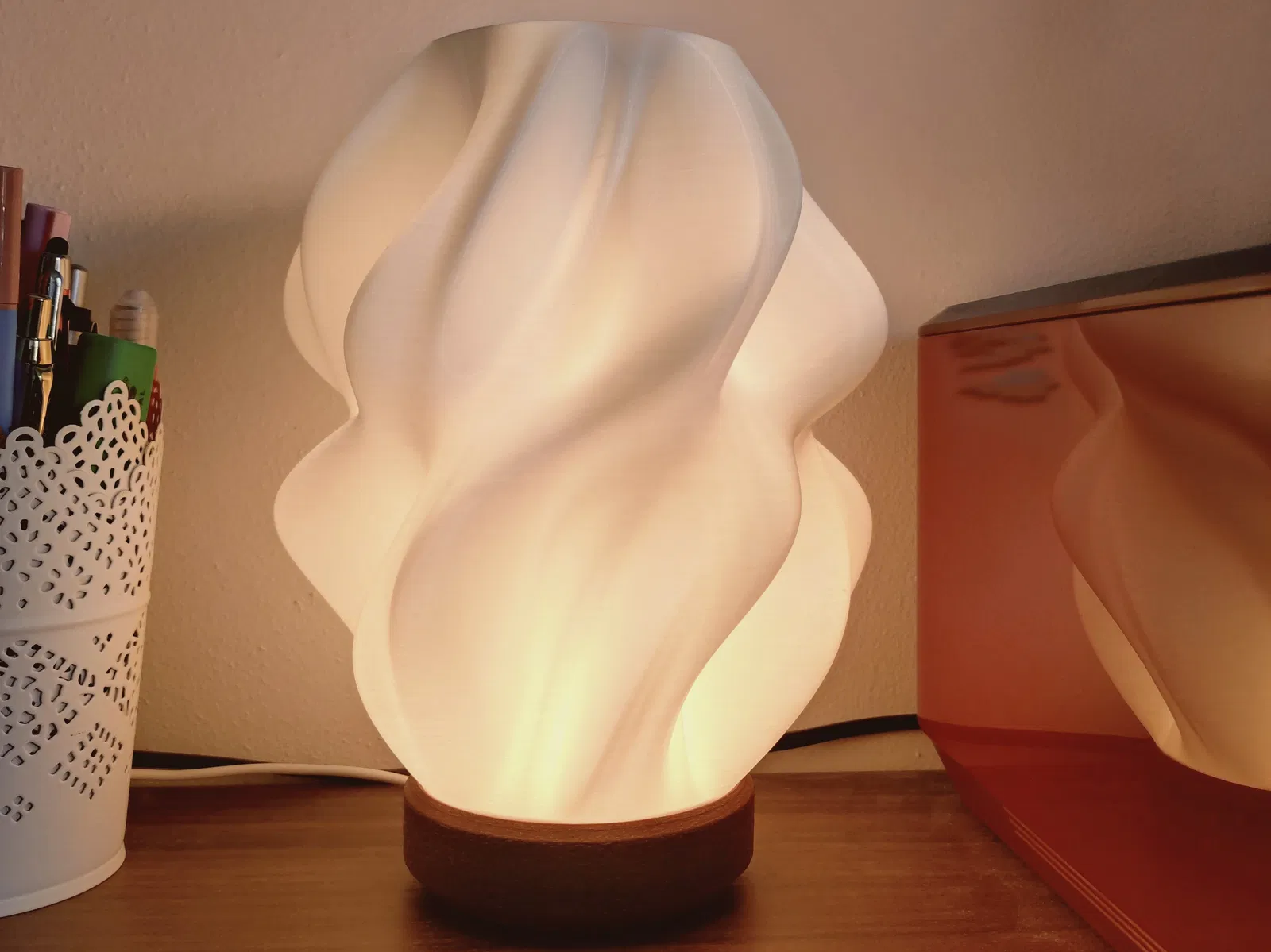

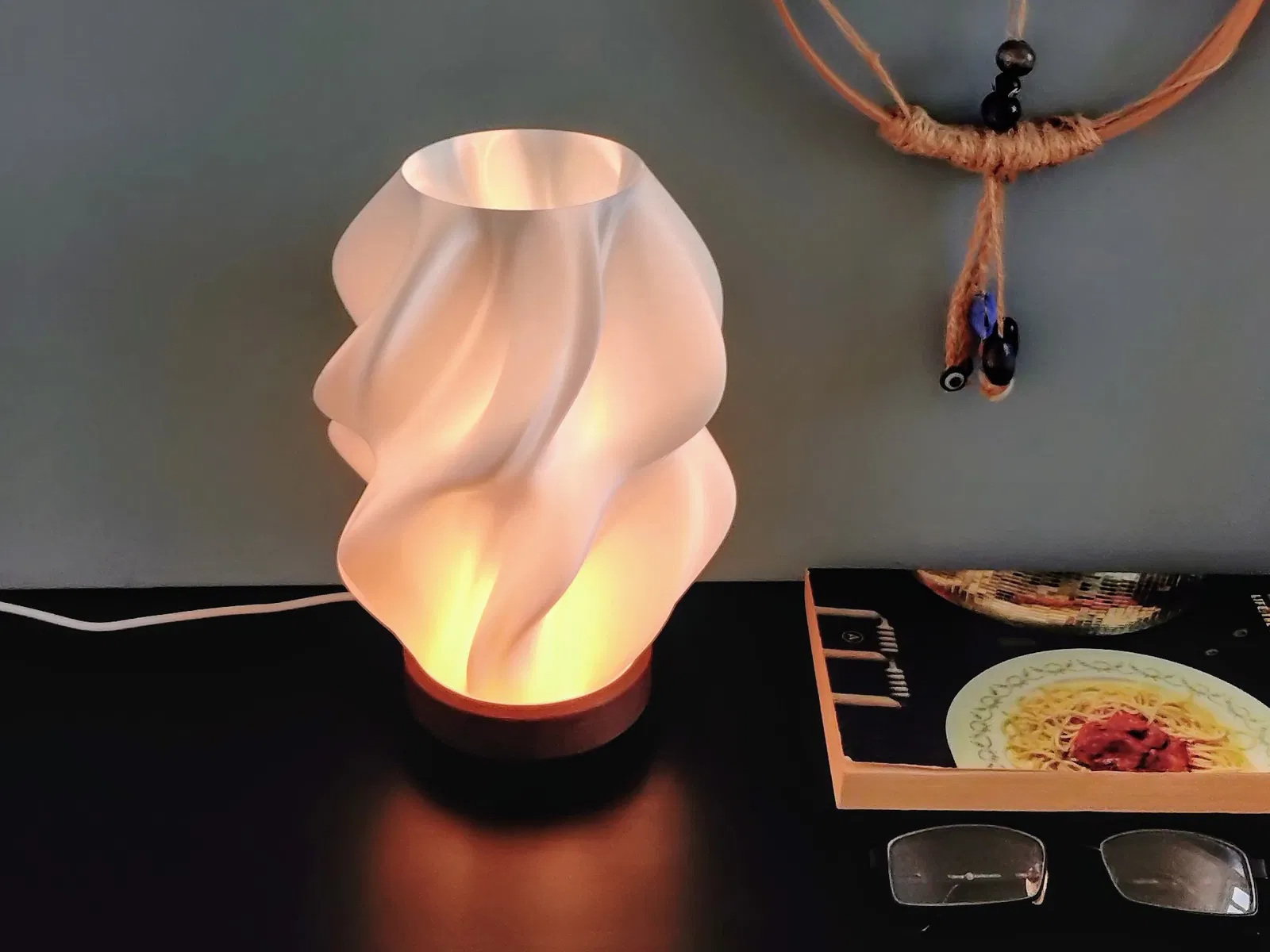

Mẫu đèn kiểu designer in 3D hoàn toàn (Vase Mode)

Chụp đèn (Lampshade) và phần đế vặn ren vào nhau, cho cảm giác liền lạc và chắc chắn. Dù thiết kế để vừa bộ Bambu Labs “LED Lamp Kit”, bạn vẫn có thể chỉnh sửa phần Base để dùng với bất kỳ nguồn sáng nào khác (xem chi tiết bên dưới).

Hướng dẫn in (cài đặt đã được tích hợp sẵn trong file .3mf)

Lampshade:

6mm đầu tiên của Lampshade là phần vặn vào đế, nên được thiết kế để in đặc (bằng cách bật solid bottom layers). Từ vị trí đó trở lên mới là phần chụp đèn, lý tưởng nhất là in bằng Vase Mode. Làm theo các cài đặt sau:

1. Chọn layer height bạn muốn (khuyến nghị 0.2mm – như hình minh hoạ)
2. Bật Vase Mode
3. Đặt External Perimeter Extrusion Width = 0.6mm
4. Đặt solid bottom layers cho 6mm đầu tiên
   • 0.10mm layer height = 60 solid bottom layers (59 nếu first layer vẫn là 0.2mm)
   • 0.15mm layer height = 40 solid bottom layers
   • 0.20mm layer height = 30 solid bottom layers
   • 0.24mm layer height = 25 solid bottom layers
   • 0.30mm layer height = 20 solid bottom layers

Base:

• 0.2mm layer height
• 10% rectilinear infill
• 2 Perimeters

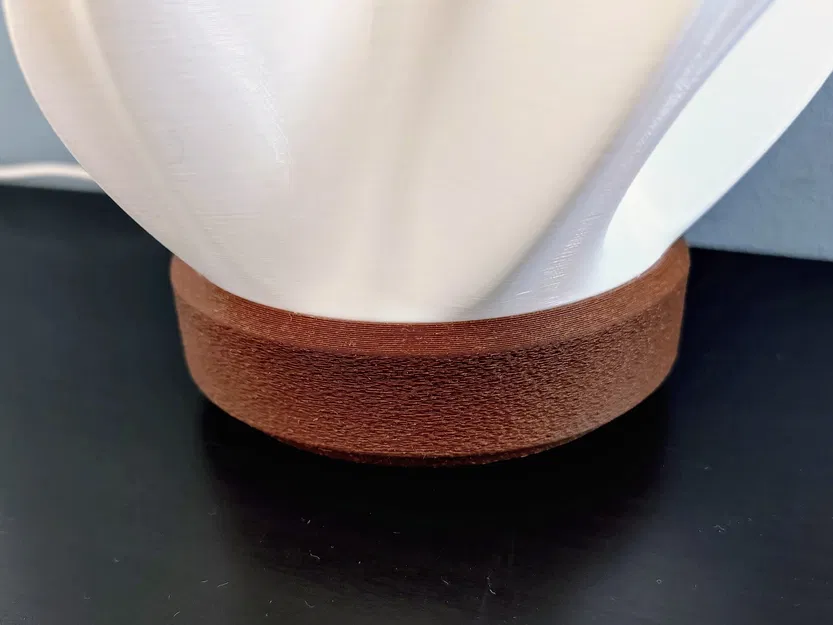

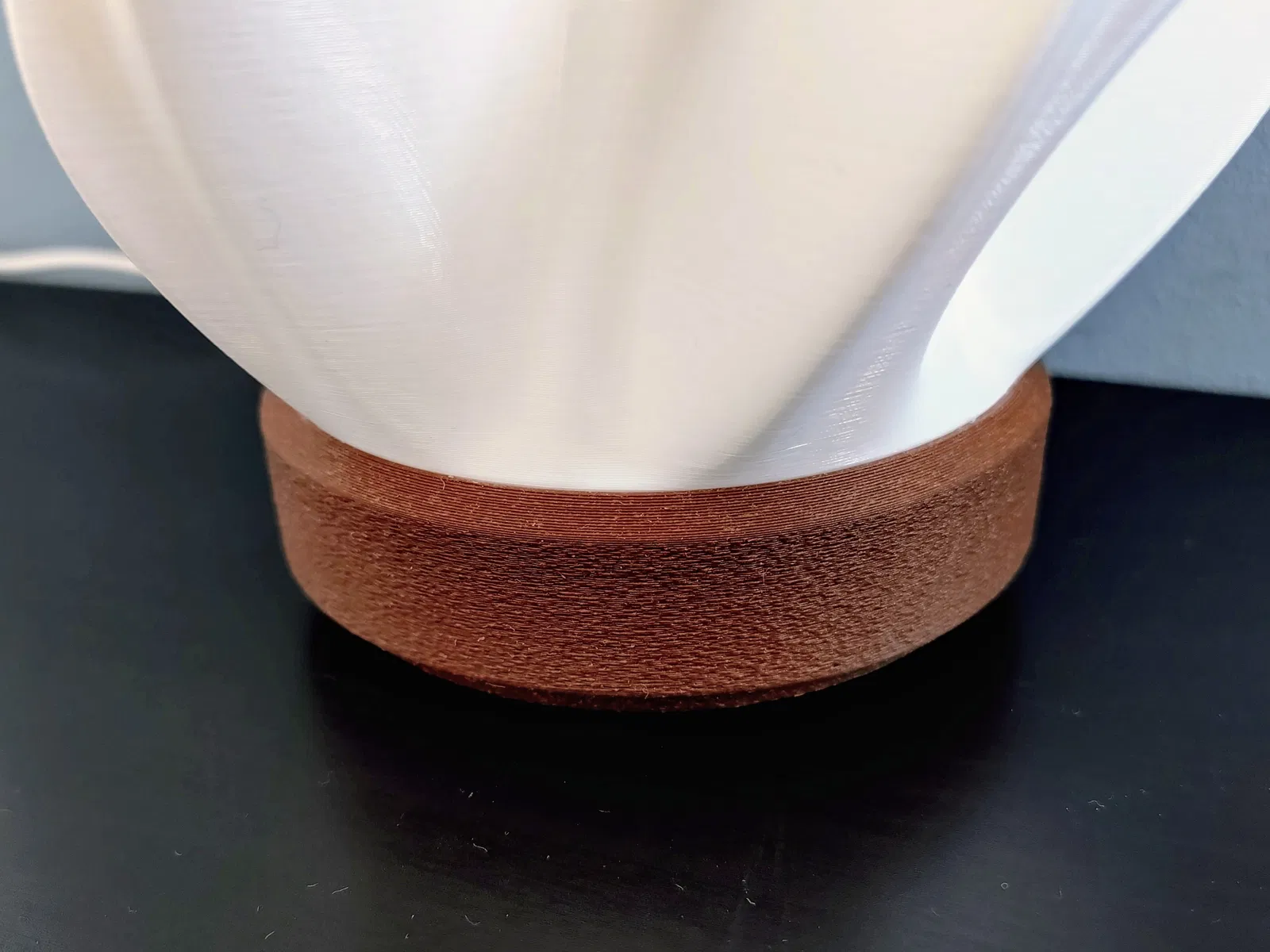

• Như trong hình: Fuzzyskin cho phần trụ ngoài cùng với 0.3 thickness và 0.4 point distance

Hướng dẫn lắp ráp (Bambu Labs LED Lamp Kit)

1. Lấy sạch mạt/ba via ở 3 lỗ phía dưới của base rồi dán chân đế vào đúng vị trí (ví dụ bằng keo 502/superglue).
2. Trong lúc chờ keo khô, kiểm tra phần ren của Base xem có chỗ nào lỗi/ba via không và xử lý (ví dụ dùng dao bén).
3. Tháo rời cụm LED khỏi Bambu Labs LED Lamp Kit bằng cách vặn hai nửa thân kim loại ngược chiều kim đồng hồ.
4. Gắn phần dưới của cụm LED vào base bằng ốc đi kèm hoặc băng keo hai mặt.
5. Vặn lại nửa trên của cụm LED vào nửa dưới (đang gắn trên base từ bước 4).
6. Cẩn thận vặn chụp đèn vào base. Nếu thấy quá sít, kiểm tra lại xem ren có bị dính mạt/ba via không. Đồng thời nhớ canh chụp đèn thẳng đứng hoàn toàn so với base.

Hướng dẫn tuỳ biến

Trong mục “Files” bạn sẽ thấy một thư mục tên “Customisable STEP files”. Bên trong có các file để tuỳ biến base và cả để chỉnh gần như mọi thiết kế Lampshade sao cho gắn vừa base:

• “Base RAW”

Đây là phiên bản Base đã được solid hoá, chỉ giữ lại phần ren để gắn Lampshade. Bạn có thể mở trong phần mềm CAD bạn thích và chỉnh sửa phần bên trong (đánh dấu màu xanh) để phù hợp nguồn sáng bạn muốn (như đui E14/E27 hoặc loại khác).

KHÔNG được chỉnh sửa phần ren, gờ (inner lip) hoặc vùng ở giữa các phần đó như đánh dấu màu đỏ trong hình bên phải! Nếu không, Lampshade sẽ không vặn vào đúng nữa.

• “Base for ‘Bambu Lab LED Lamp Kit’”

Đây là file STEP của thiết kế Base vừa với nguồn sáng của Bambu Lab LED Lamp Kit. Nếu bạn không thích ngoại hình của Base này nhưng vẫn muốn dùng LED Kit của Bambu, bạn có thể tuỳ biến toàn bộ phần “bên ngoài”, miễn là không thay đổi bất cứ thứ gì ở phần bên trong như vùng màu đỏ trong hình bên phải.

Đặc biệt KHÔNG chỉnh sửa bất kỳ phần nào liên quan tới ren hoặc inner lip (đánh dấu đỏ), vì như vậy Lampshade sẽ không còn vừa nữa.

• “Lampshade-Attachment”

Đây là phần “cốt lõi” của thiết kế, vì nó chính là đoạn của Lampshade dùng để vặn vào base. Bạn có thể dùng nó để chỉnh các mẫu chụp đèn có sẵn mà bạn thích để vừa với base này, dán lên những món đồ khác trong nhà để làm chụp đèn, hoặc tự thiết kế chụp đèn độc đáo của riêng bạn và làm cho nó tương thích với base này (hoặc cả base do bạn đã chỉnh sửa).

Như trong hình, yêu cầu duy nhất cho Lampshade khác là bề ngang 83mm ở phần đáy. Thường thì chỉ cần scale file số cho đúng kích thước là đạt. Nếu chụp đèn rộng hơn hoặc không tròn, bạn có thể cần thêm support cho các phần bị đè ra ngoài. Phần bên trong sẽ không cần support, vì ở độ cao nơi chụp đèn bắt đầu, nó sẽ in theo Vase Mode nên sẽ “đắp” trực tiếp lên vành ngoài. Để tham khảo, cứ xem file Lampshade STL: nó cũng chỉ là một khối solid đi lên phía trên từ phần Attachment.
