Máy sấy/thoáng ủng gọn nhẹ, tùy biến (SCAD)

Mình muốn có một cái máy sấy/thoáng khí cho ủng (boot dryer), nhưng chưa bao giờ thấy hứng bỏ ra hơn $50 cho một món có thể chạy được, mà kiểu gì cũng sẽ hút một đống rác bụi dưới sàn rồi ngã lăn ra vì đôi ủng của mình nặng hơn nó. Mình đi ủng mũi thép cao 10" và gần như không mang gì khác. Ủng là thứ duy nhất mình cần làm khô cho kịp thời.

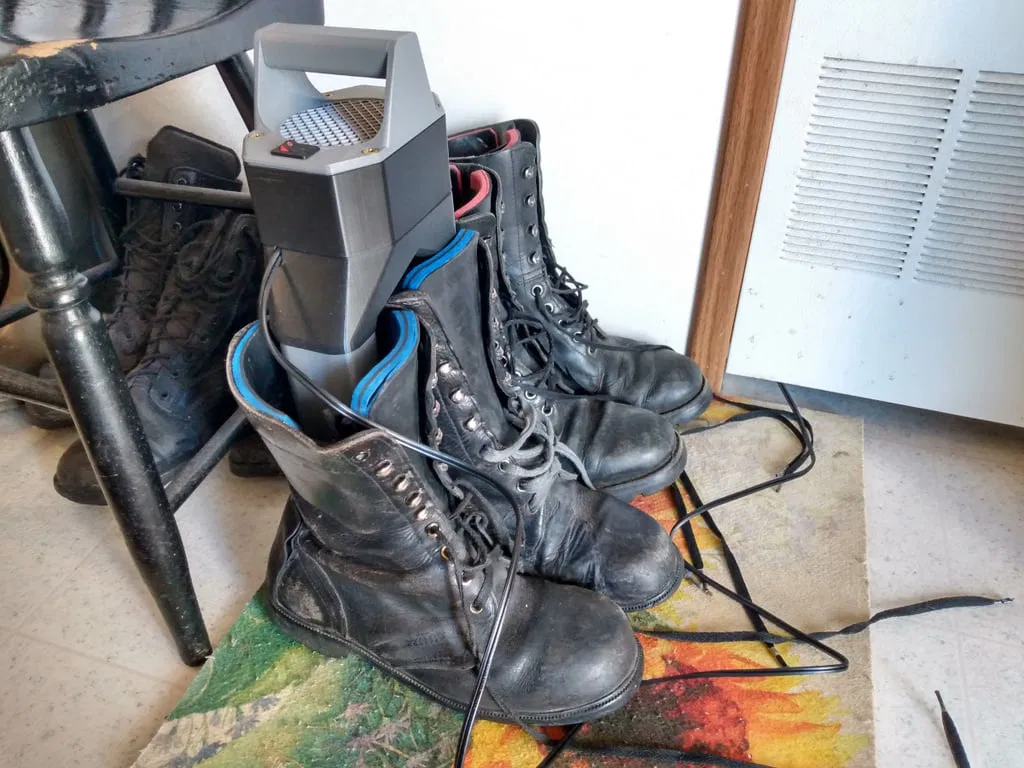

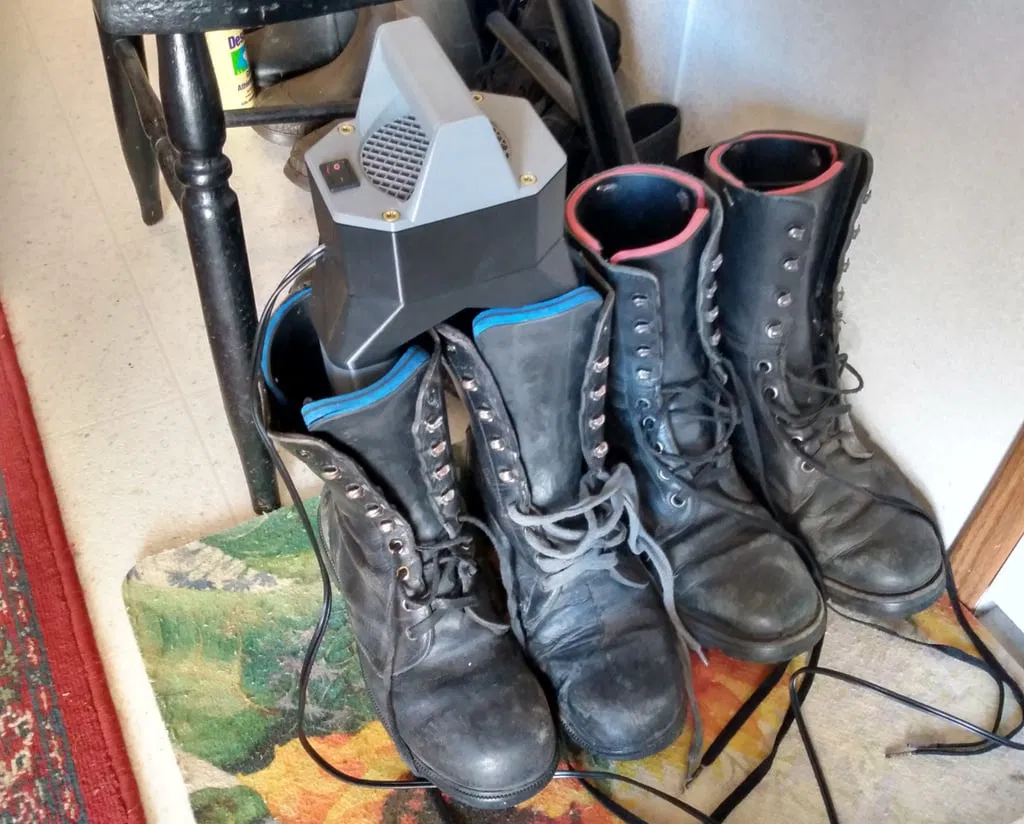

Từ động lực đó, mình làm ra một thiết kế gọn, có thể thả thẳng vào trong đôi ủng khi ủng đang để trên sàn. Nó không có gia nhiệt, vì mình không nghĩ việc cố làm đồ có nhiệt bằng PLA là an toàn nếu không kéo theo đủ loại rắc rối mà chắc cũng không ai muốn làm theo.

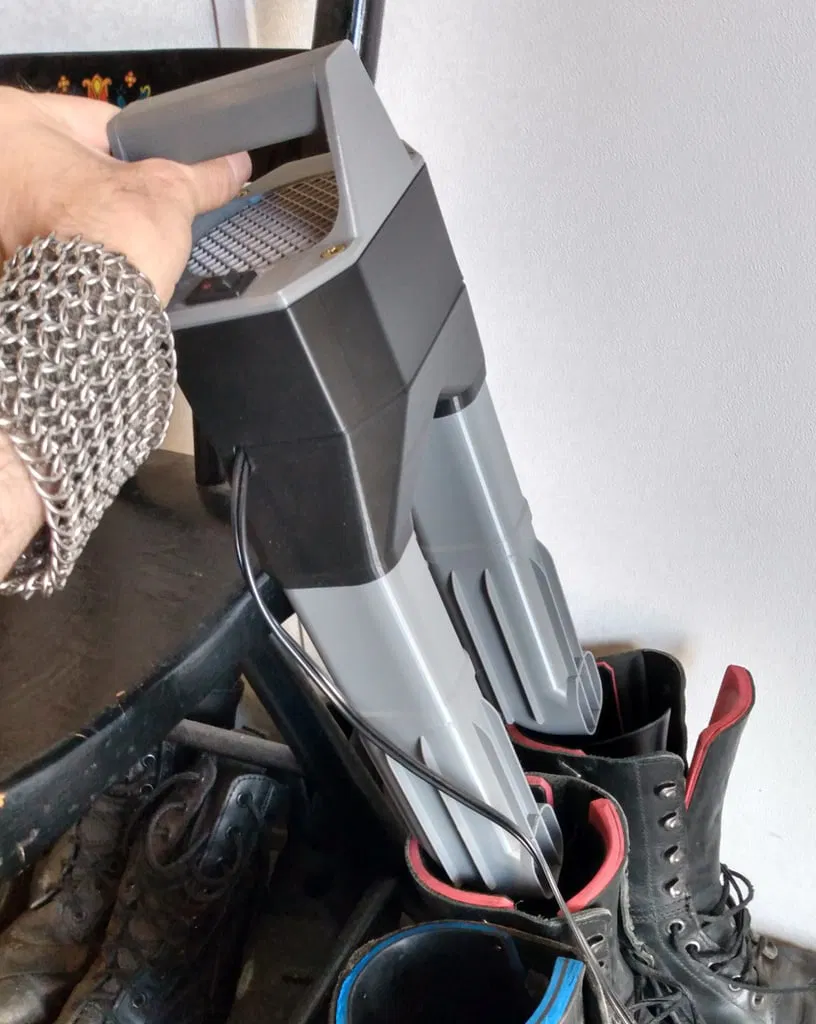

Mình thiết kế chiều dài ống dẫn (duct) có thể cấu hình được, nhưng không chỉnh ngay tại chỗ (field-adjustable). Để hợp với máy in nhỏ hơn và/hoặc ủng cao hơn nhiều, ống có thể chia đoạn bằng các phần nối dài (extensions). Các khớp nối ống được tính để chỉ cần dán keo lại với nhau, nhưng bạn cũng có thể chỉnh khe hở (clearance) để đạt kiểu ép khít (press fit) hay gì đó. Ống có các gân (fins) bên ngoài giúp phần cổ ủng, lưỡi gà và lớp đệm không tì sát vào ống làm cản luồng gió.

Hai bên quạt có khoang đi dây, và có chừa đường cho dây đi qua giữa các khoang. Nhờ vậy có thể dùng quạt DC và vẫn còn chỗ để gắn một bộ chuyển nguồn nhỏ. Mình chỉ dùng quạt AC cũ vì có sẵn. Phần không gian dư cũng có thể hữu ích nếu bạn muốn gắn timer điện tử hay gì đó.

Mình dùng quạt 80x42, nhưng size này không phổ biến. Các size thường gặp là 80x25 và 80x38. Dù quạt DC 25mm rất đầy ngoài thị trường, nhiều cái lại yếu và không chịu được áp suất cao. Ráng chọn một cái quạt đàng hoàng. Thường thì quạt DC tốt có thể vượt trội so với quạt AC bị giới hạn RPM trong trường hợp này. Quạt DC cũng thường nhẹ hơn (giúp cụm lắp ít bị nặng đầu), còn quạt AC thì lắp đặt sẽ đơn giản hơn chút. Tham khảo: quạt mình dùng là Comair Rotron Sprite SU2A1 120V đời cũ (80x42, 11W, 34CFM max, 0.15" WC max)

Mình thiết kế mọi thứ để dùng vít drywall hoặc vít deck kiểu “hot-set”. Mấy loại này xài ổn và mình có sẵn. Quạt dày thì cần vít dài hơn loại machine screw thường kiếm được. Vít drywall dài thường có đường kính lớn hơn. Các file đã render sẵn dùng hoặc vít drywall đầu bugle #6 dài 1.75", hoặc vít deck đầu côn phẳng #9 dài 2.5", tùy theo độ dày quạt. Xem ghi chú trong file SCAD để biết thêm hoặc để chỉ định cỡ vít khác (hỗ trợ #6, #7, #8 và #9 với cả hai kiểu đầu)

Bạn chỉ cần một cái quạt, một sợi dây, một cái công tắc, và bốn con vít. Dây AC là dây đèn 18-2 loại thường. Kích thước công tắc có ghi trong SCAD và có thể thay đổi. Mình thiết kế quanh mấy món đồ linh tinh mình có sẵn, nhưng mấy thứ này đều có trên Amazon.

Mình có kèm các file SCAD cấu hình sẵn và STL đã render cho quạt 80x25, 80x38, 80x42, 92x25 và 92x38, kèm theo một bộ ống dẫn và phần nối dài đã render sẵn.

Về lý thuyết có thể in mọi thứ không cần support, nhưng mình có dùng một ít support vẽ tay (painted-on) ở nhịp cầu giữa của khoang gió (plenum). Mình dùng brim cho các ống, phần nối dài và vòng cổ quạt (fan collar). Những phần còn lại in nằm phẳng và dán keo lại với nhau, không có gì rắc rối.

Như thường lệ, nhớ đọc file SCAD để xem ghi chú thiết kế và lắp ráp.
