Mini Boombox (Dự án Alien3D)

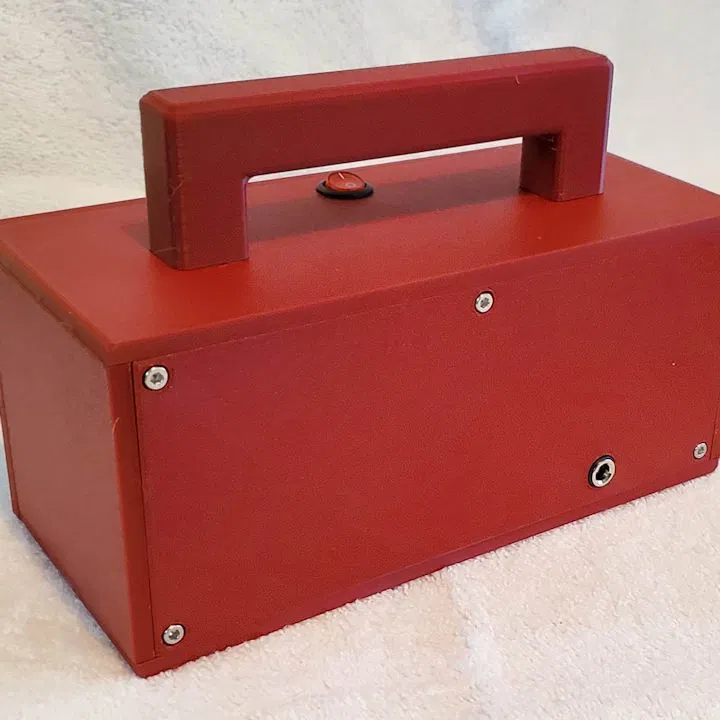

Đây là dự án tháng hai của Alien3d - một boombox mini. Tôi đã thiết kế nó bằng Sketchup. Tôi đã bao gồm 2 bộ tệp: AC và USB. Mặc dù hầu hết các tệp dành cho một trong hai dự án, các tệp được dán nhãn "AC" là để sử dụng với bộ điều hợp AC (bao gồm các lỗ cho công tắc bật/tắt và đầu nối bộ điều hợp AC). Các tệp "USB" sử dụng phích cắm USB trên bảng Bluetooth và không chứa các lỗ hổng cho công tắc BẬT/TẮT cũng như đầu nối bộ điều hợp AC.

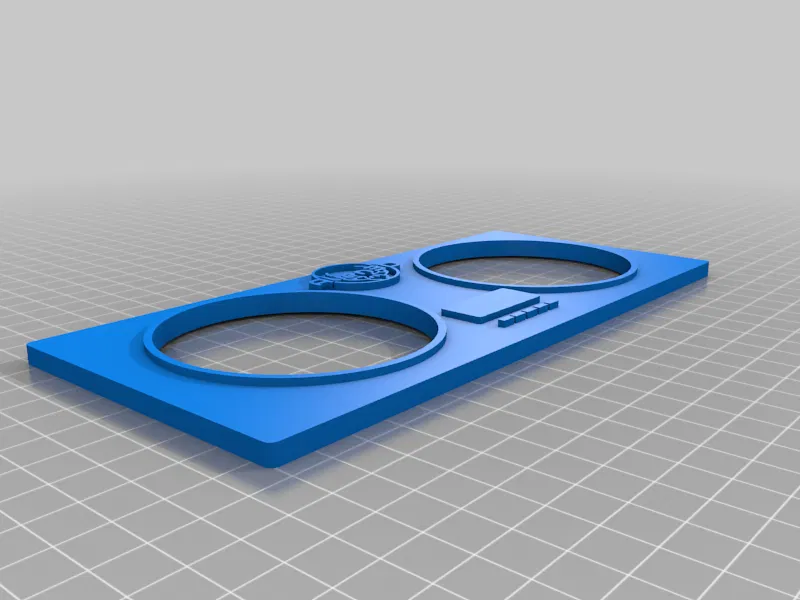

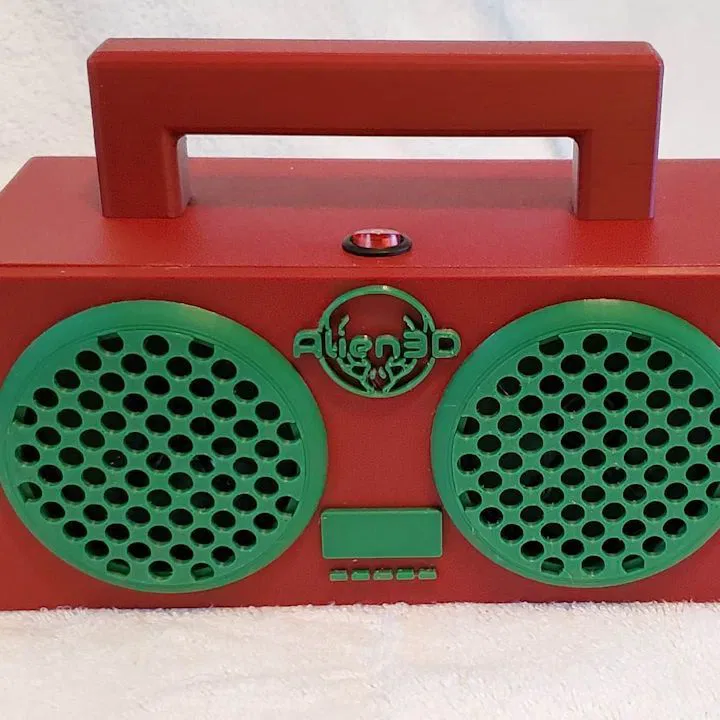

Ngoài ra còn có 2 phiên bản của tấm "mặt": một phiên bản có logo Alien3D và một phiên bản không có. Tôi đã đạt được bản in hai màu bằng cách thay đổi dây tóc (màu) ở chiều cao lớp 5,2mm.

Bạn sẽ cần phải in 2 của mỗi phần sau (bất kể bạn chọn dự án nào):

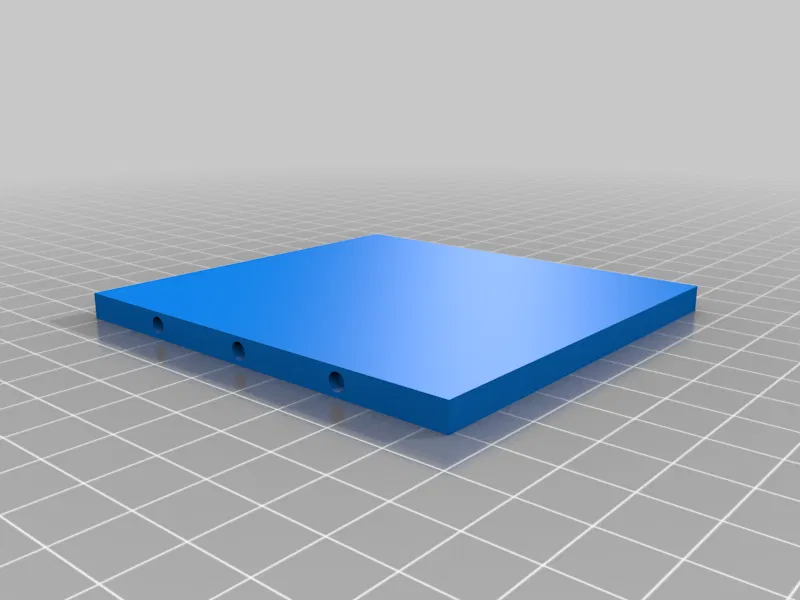

Abb_side

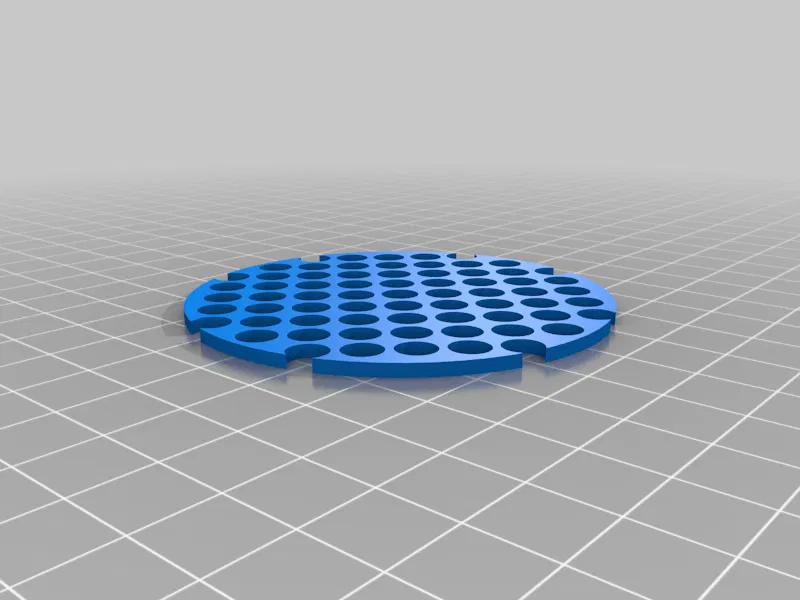

Abb_Grill

vòng Abb_grill

Tôi cũng đã bao gồm một tập hợp đầy đủ các tệp .3mf cùng với các tệp .stl bình thường.

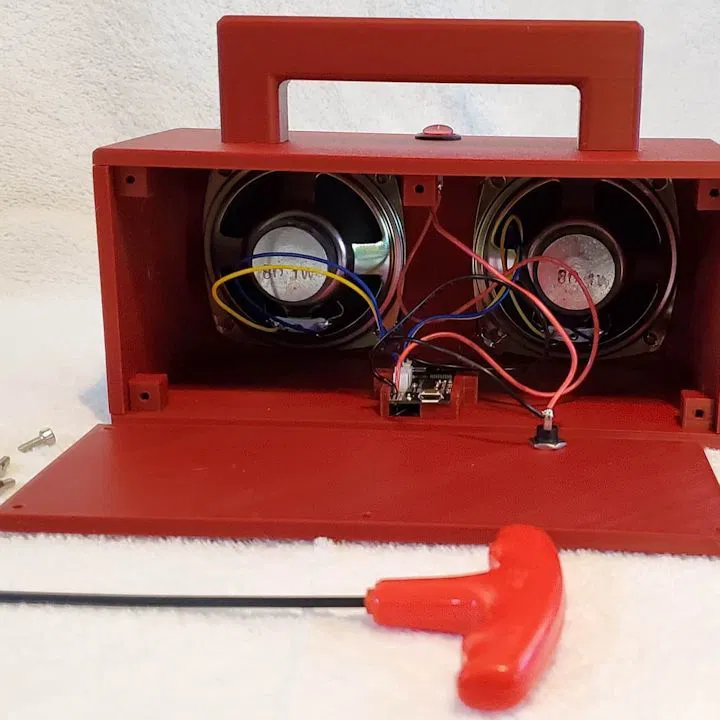

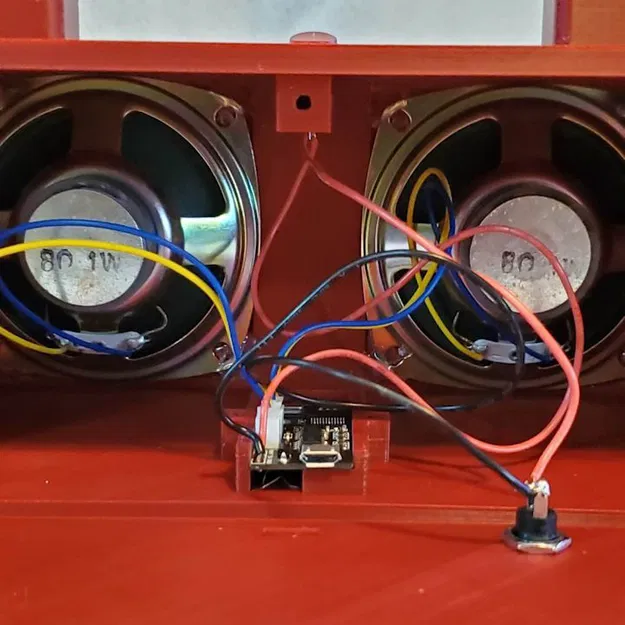

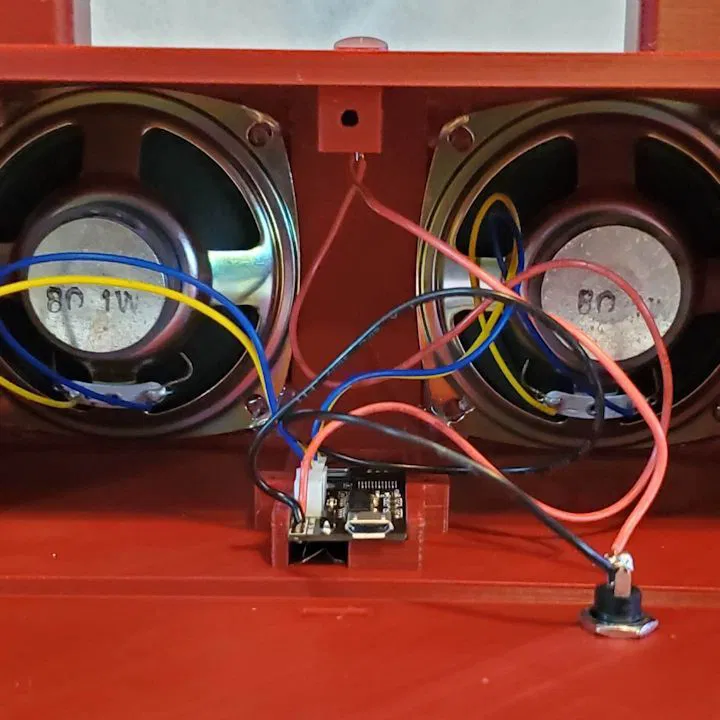

Dưới đây là các thành phần điện tử được sử dụng trong dự án này. Tôi đã bao gồm một liên kết để cung cấp cho bạn ý tưởng về phần và giá của chúng (bạn không phải mua từ liên kết này, mua sắm xung quanh và sử dụng nguồn các bộ phận điện tử yêu thích của bạn):

không https://www.banggood.com/m38-bluetooth-4_2-audio-receiver-module-5w5w loblesless-car-sed-headphone-ample-board-wiress-wiress-refit-p-1486746.html?rmmds=

$ 3,58

không https://www.banggood.com/mini-lound-lack-2-pin-spst-off-off-rocker-switch-button-p-911385.html?rmmds=Search&id=224&cur_warehouse=cn

$ 1,42

AC đến DC 5V 2A Bộ sạc điện năng cung cấp năng lượng https://www.banggood.com/5_5MM2_1MM-AC100-240V-to-DC-5V-2A-POWER-SUPPLY-WALL-ANTAPTER-ADAPTER-CONTERTER-P-1083183.HTML?rM

$ 1,01

2x 3 "loa https://www.arrow.com/en/products/1314/adafruit-industries?gclid=cj0kcqia4sjybrc5arisaehsele0tfmecmg6b696
