Bàn đạp chân Pinball Wizard ESP32 – siêu cứng, Fußpedal, Funk Fußschalter

Mẫu này siêu cứng và rất ổn định, bạn có thể đứng lên thoải mái. Về lý thuyết bạn có thể dùng filament 1.75 mm làm trục/shaft. Nhưng mình khuyên dùng que kim loại, sẽ ngon hơn nhiều. Nếu trục của bạn không khớp thì có thể khoan rộng lỗ ra. Nhớ set wall thickness khoảng 6 lines; mình thích in kiểu “đã” nên mình để top/bottom/walls 6–7.

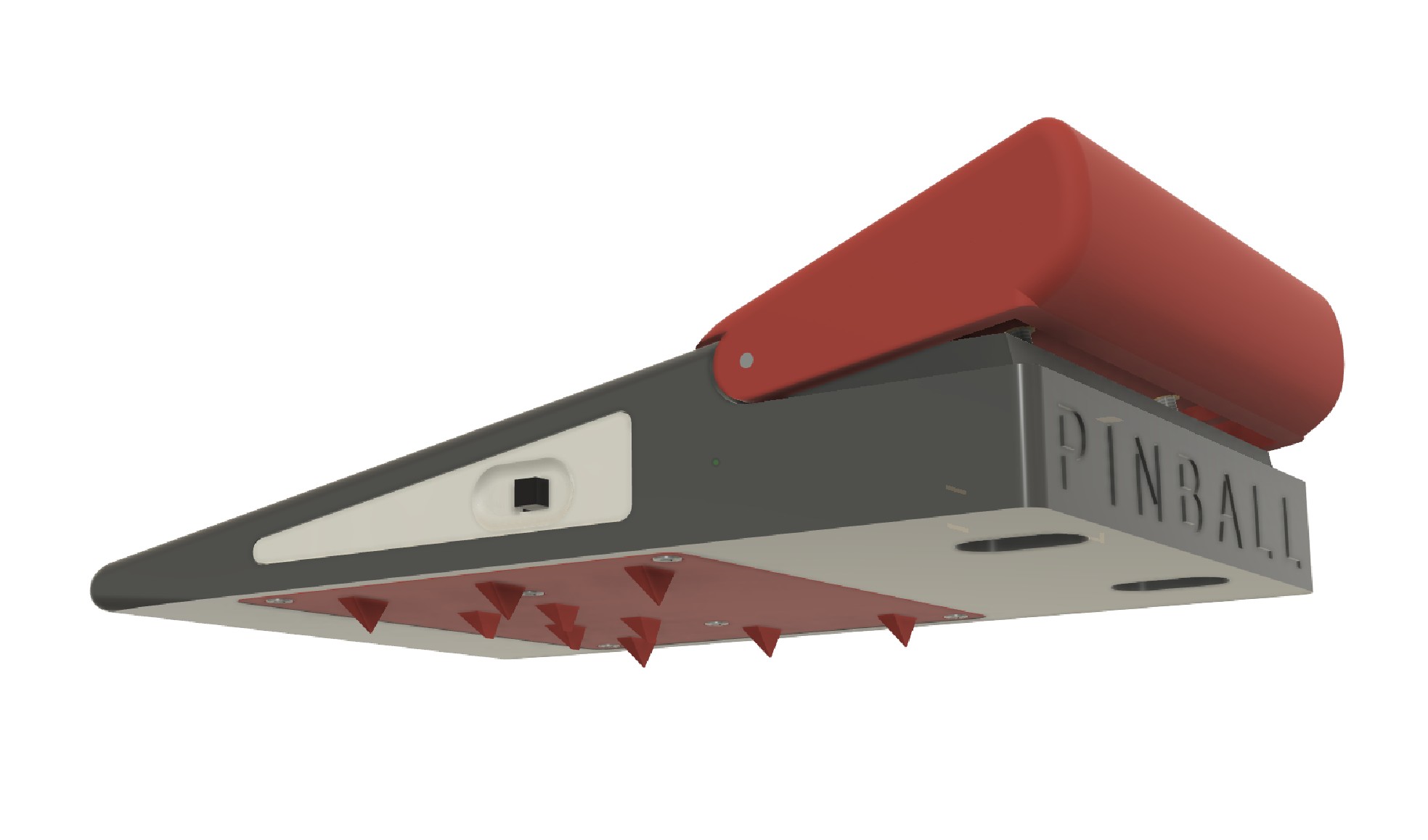

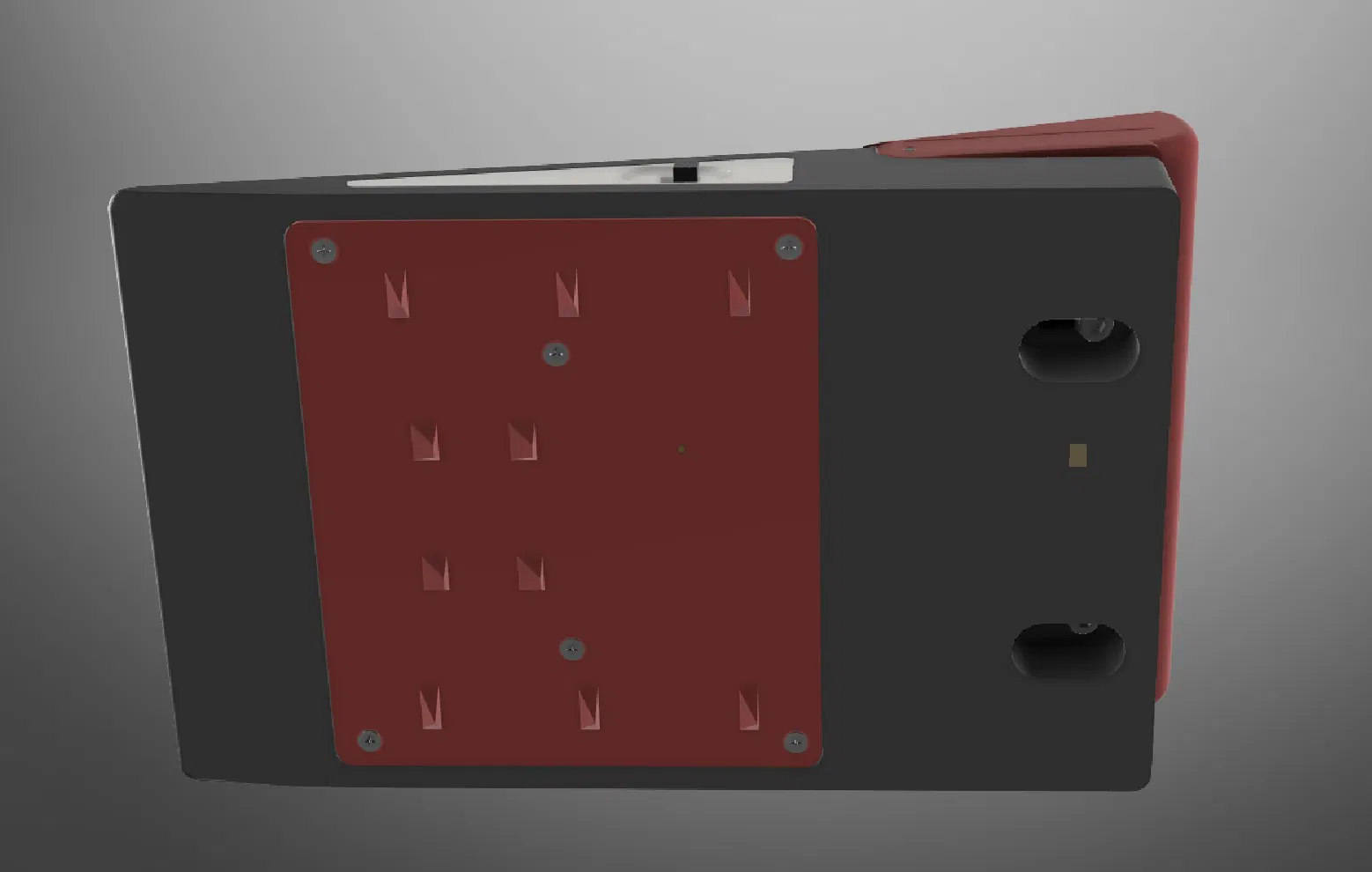

Tấm đáy có thể xoay 180 độ. (Một mặt có gai cho thảm, và một mặt không gai cho sàn phẳng.) Đừng để gai chọc vô pin (!!!!!). Các lỗ bắt vít được đặt lệch (asymetrical) để tránh lắp sai. Có thể sau này mình sẽ đổi tấm đáy sang kiểu kẹp một bên, và chỉ bắt vít một bên. Nhưng mình đang nhiều dự án quá, không có thời gian. Chia sẻ còn tốn thời gian hơn cả vẽ đồ...

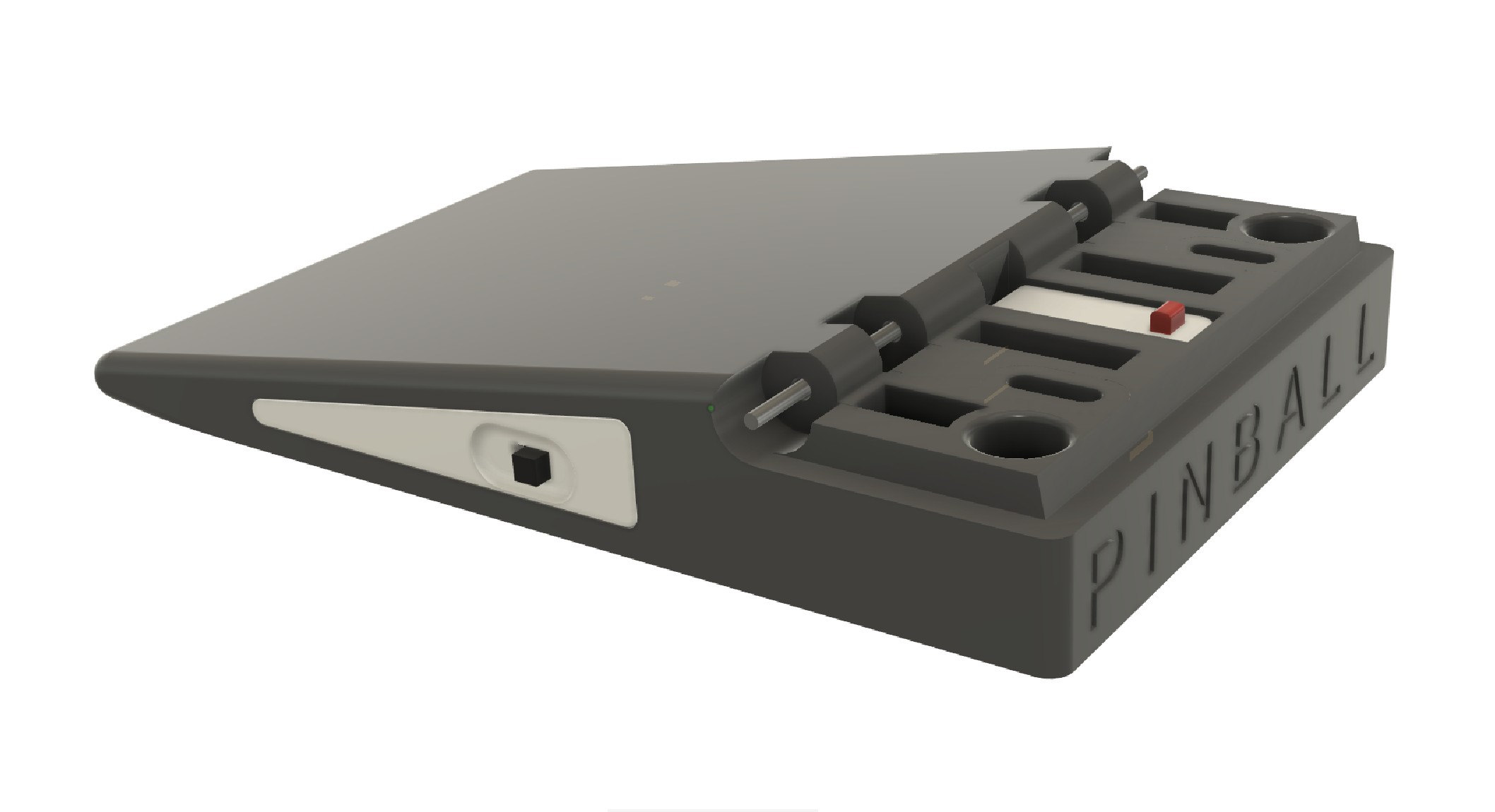

PCB holder là một object riêng trong model. Bạn có thể tắt nó trong object manager của slicer (ví dụ Orca) nếu muốn dùng module ESP32 khác. Có thể mình sẽ tìm lại đúng module mình đang xài. Nhưng mà ai cũng biết, mấy module này gần như giống nhau, hơn kém chút thôi. Mình chừa thêm chỗ cho PCB để có thể đổi sang board ESP32 khác cho dễ. Trường hợp đó thì chỉ cần đổi cái nắp hông 2 gram để canh lỗ USB.

Bạn cần: 1 microswitch, 2x lò xo, 2x vít M3, 2x Ruthex và cái công tắc gạt nguồn (power en sliding switch) mình để trong danh sách Amazon, hôm nay không có thời gian mò lại. Nếu bạn cần thì nói mình biết. Mấy món này đều rất phổ biến với anh em chơi 3D printing.

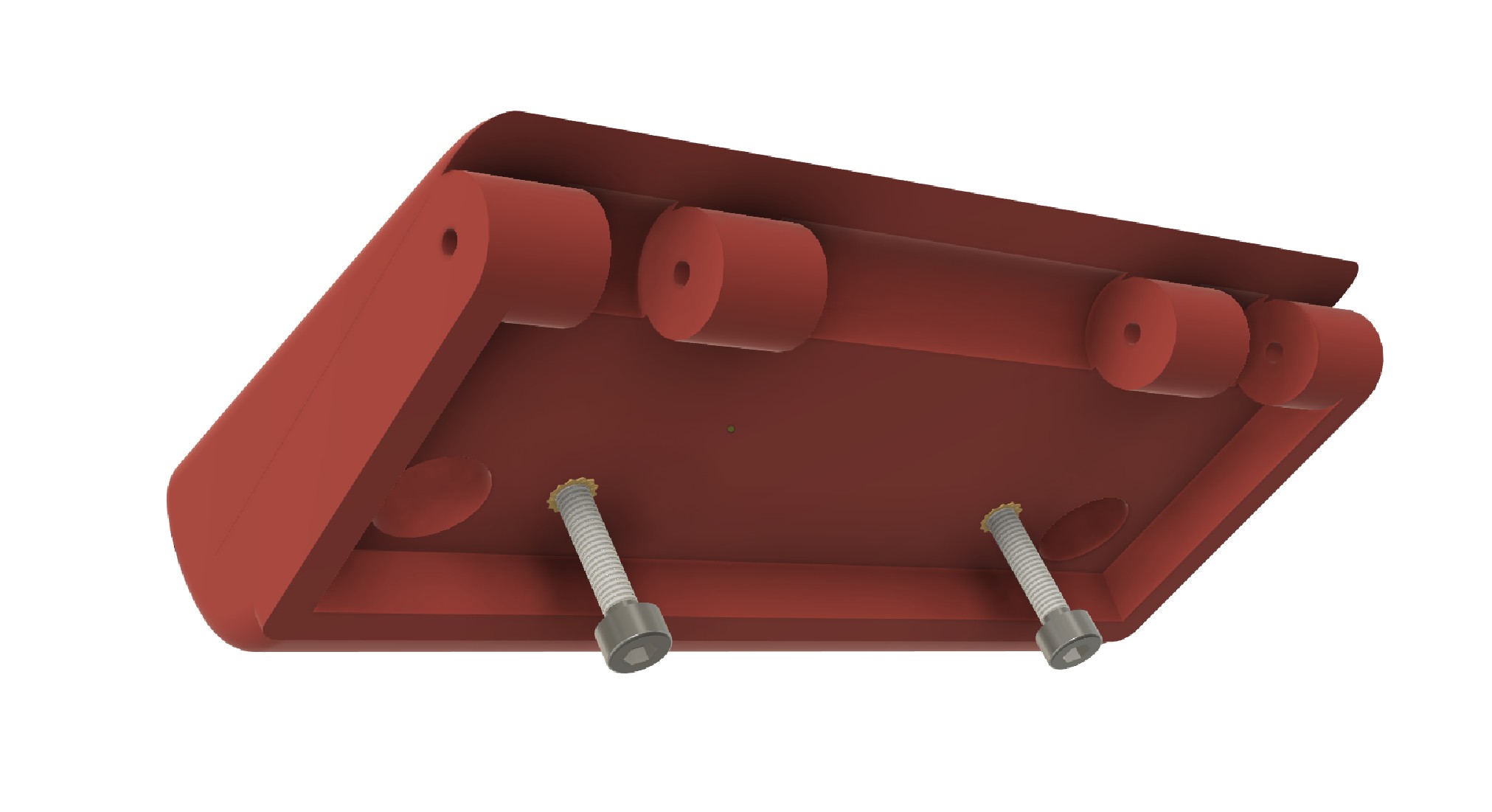

Với 2 con vít, bạn có thể chỉnh độ cao của phần chuyển động. Mình dùng chân trần với ngón cái chân bự, chạy rất ok. Nếu muốn êm hơn chút, bạn có thể dán một miếng giấy hoặc băng keo cao su ở đường tiếp xúc, chỗ phần chuyển động chạm vào đế. Mình đã làm vậy và thấy ổn.

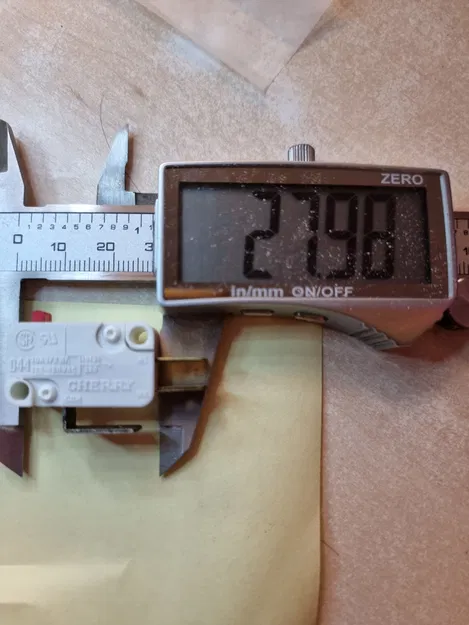

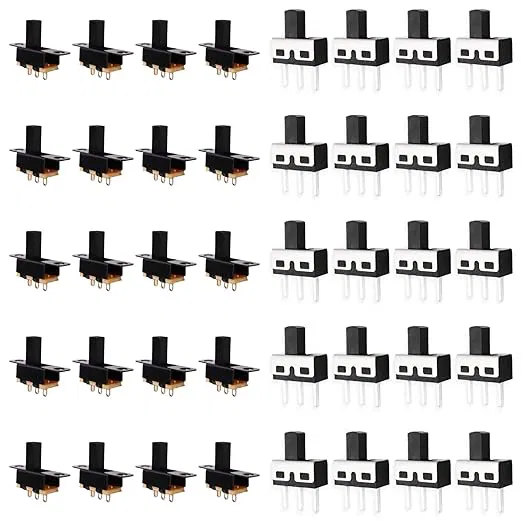

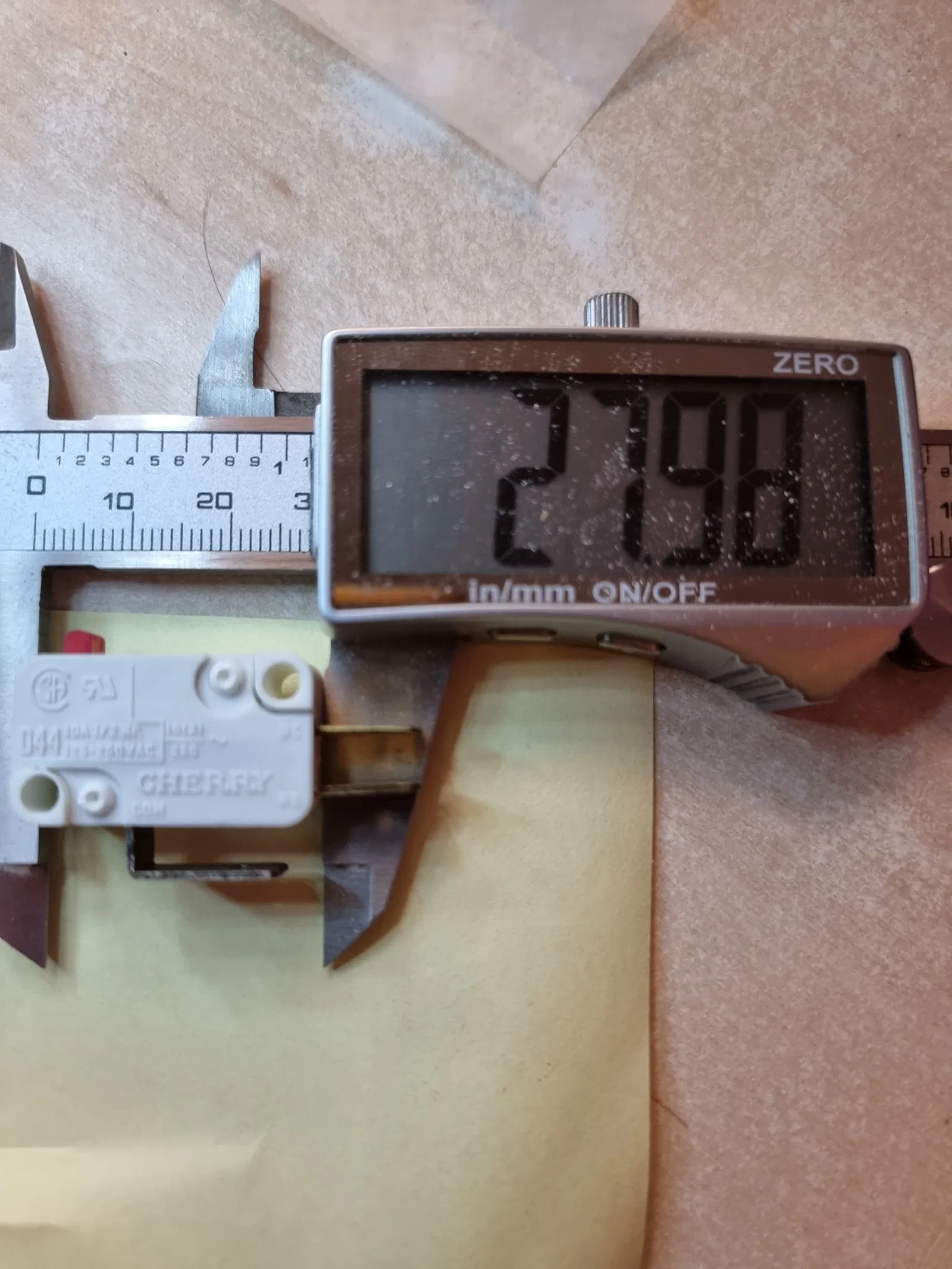

Spring: đường kính 9mm, dài khoảng ~35mm. Screws: đường kính 3mm, phần ren tối đa 18mm + đầu vít. Esp32: (cho mình thời gian tìm. Không bắt buộc đâu. Bạn có bề ngang 29mm, vậy là ok cho đa số dev boards.) Switch: xem hình cuối. Kích thước: 28mm * 16mm * 10mm power on/off switch: https://www.amazon.de/dp/B0F48PLY48 bạn chỉ cần 1 cái loại bên phải (loại to).
