Ngàm bắt webcam Logitech C270 cho Ender 3 V3 KE (bắt ốc)

KE và SE có hình học khác nhau ở phần cuối của trục X.

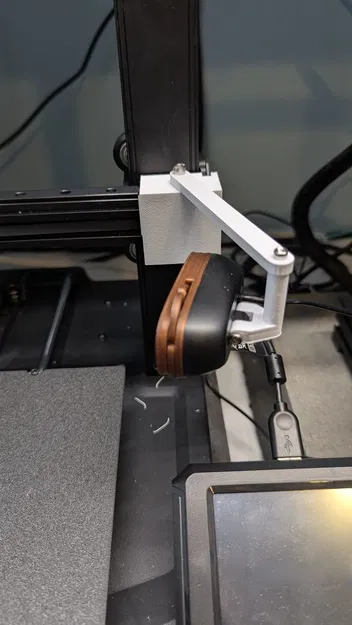

Bộ “design” này được chụp màu trắng trong ảnh và thực ra chỉ là ráp tạm từ các mảnh của những model khác. Phần ngàm phía máy in trượt vào được mà không cần tháo rời gì, và dùng một con ốc M4 để giữ bằng lực ma sát, có thể siết từ phía trên hoặc phía dưới. Mình bị thất lạc cái ngàm gắn C270 nguyên bản mà model nguồn dùng, lúc mình tháo rời webcam để đem qua dùng cho một máy in cũ hơn.

Cánh tay (boom arm) có thể gắn ở phía trên hoặc phía dưới ngàm gắn lên máy in.

Phần gắn vào khung máy in được thiết kế cho ốc M4, còn phần arm và drop-arm thì dùng ốc M3. Mình cần khoan rộng nhẹ một bên lỗ trên boom arm để có thể bắt ốc M4 từ ngàm máy in vào lỗ boom arm đang theo kích thước M3, nhưng kết quả ra mình thấy ổn. Một cải tiến dễ thấy là chỉnh boom arm khi in để có hai lỗ kích thước khác nhau, khỏi phải khoan.
