Tay Gá Nghiêng Chữ U Cho Đèn LED (Yoke, 1/4-20) – Thay Thế/Nâng Cấp

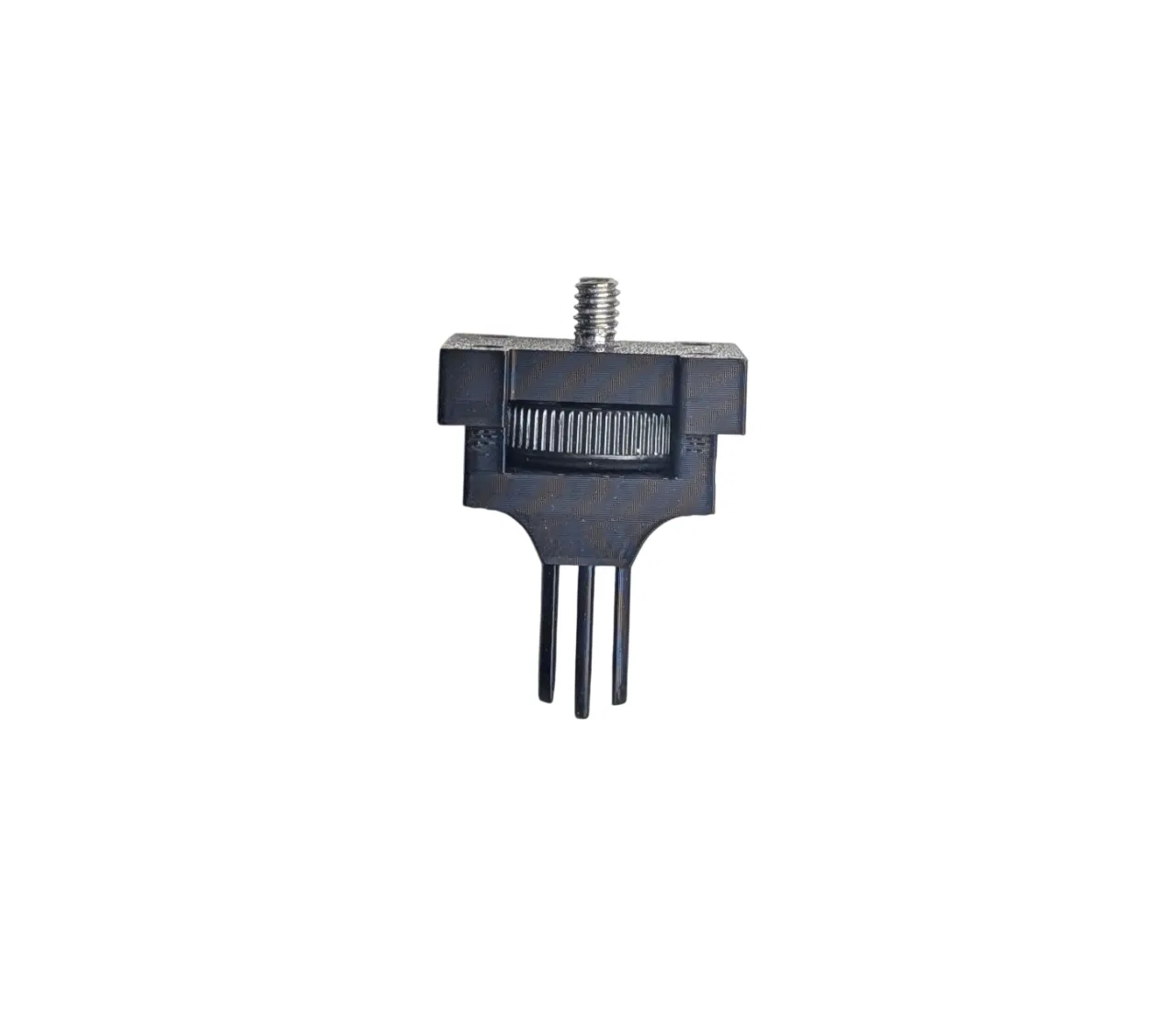

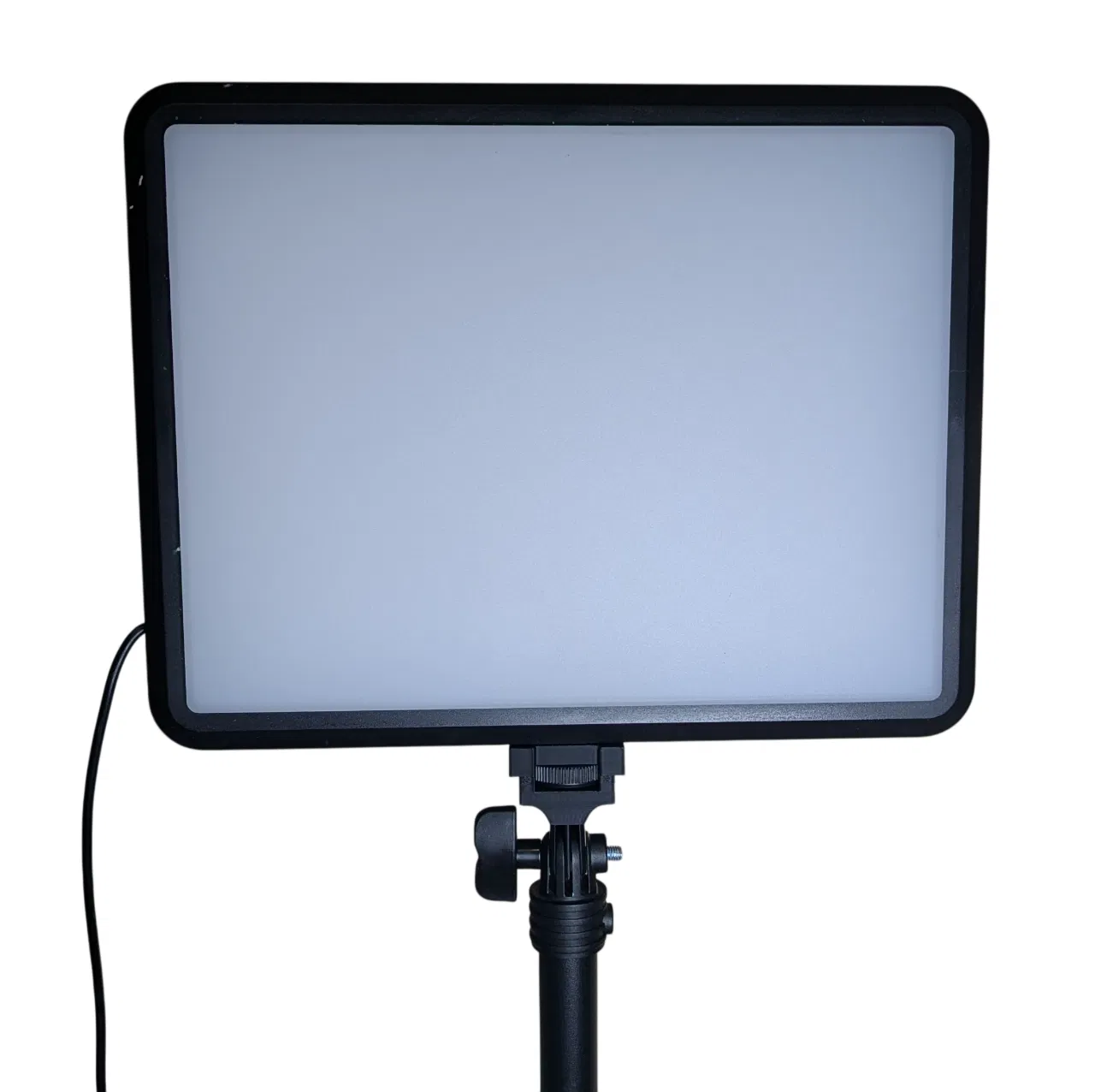

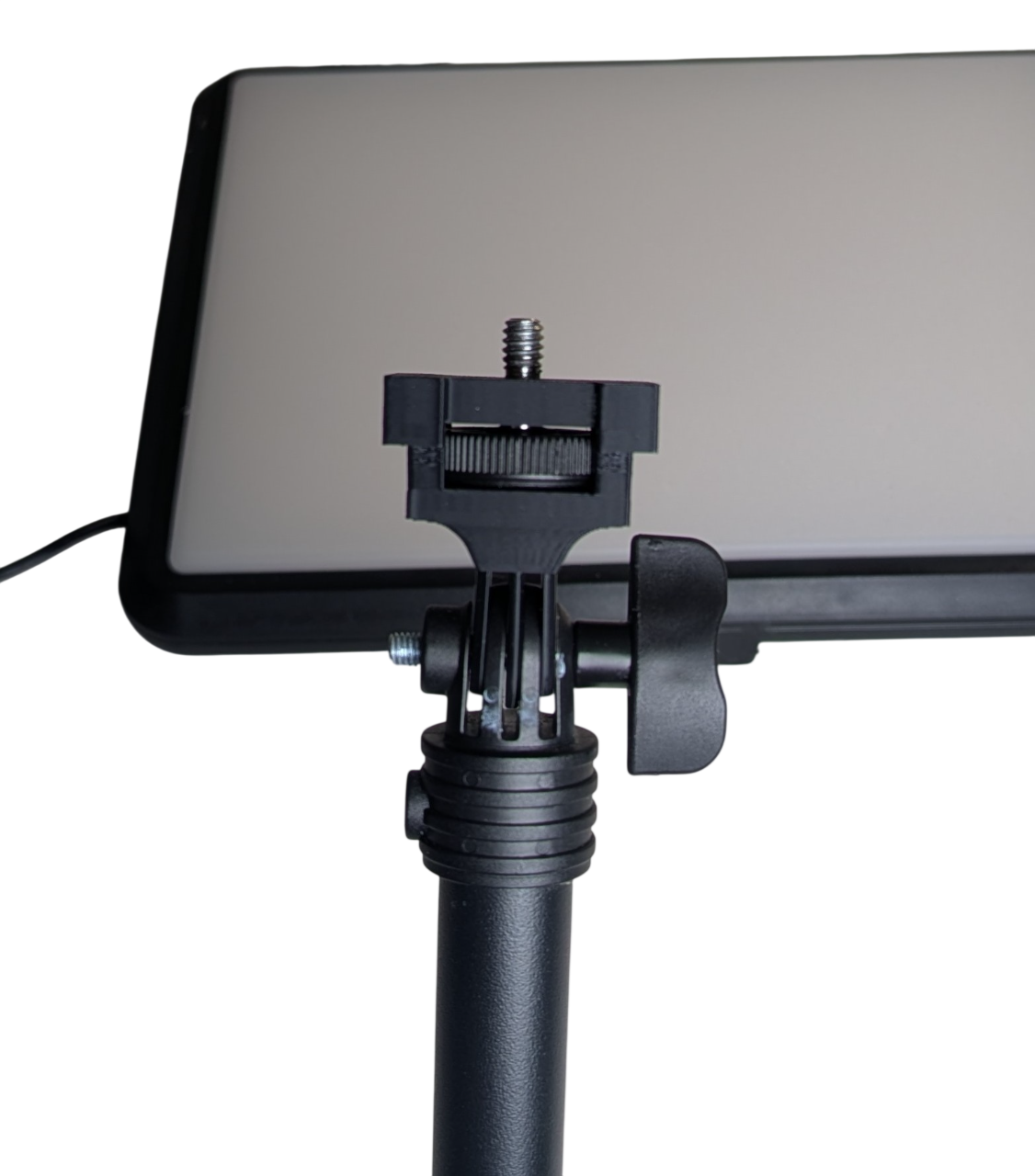

Đây là một tay gá nghiêng (tilt bracket) thay thế cho các đèn LED panel nhỏ và ring light, gắn lên tripod hoặc light stand bằng ốc camera chuẩn 1/4-20. Chi tiết được thiết kế để in bằng PLA.

Phần nắp (lid) không cần support, nhưng phần thân chính thì có. Nhớ lật phần thân chính úp ngược (hai càng/fork hướng lên trên) trước khi slicing để slicer tạo support đúng.

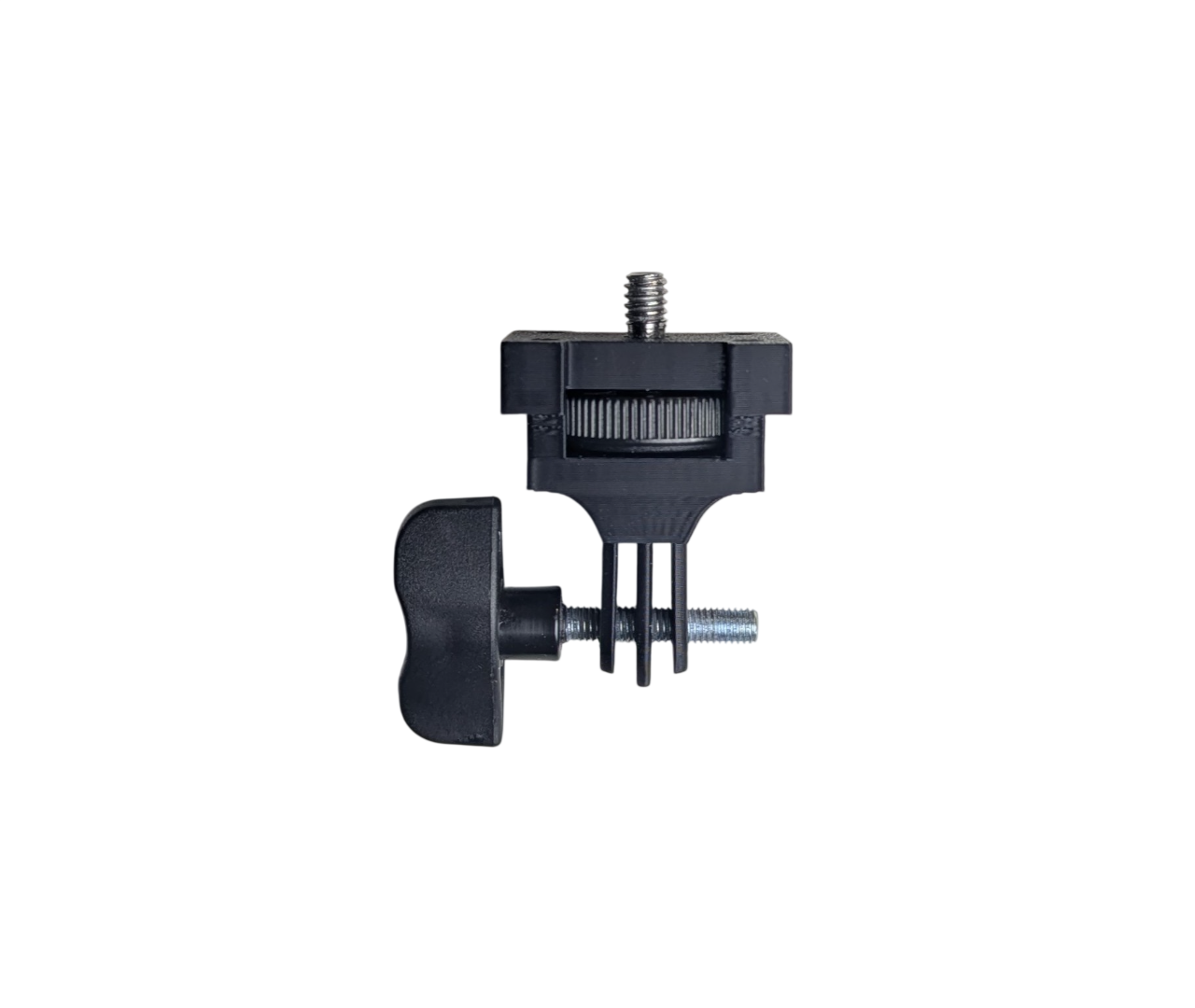

Mình thiết kế món này sau khi cái tay gá nghiêng nhựa đi kèm bộ NiceVeedi LED video lights của mình bị nứt. Hình dáng, vị trí giao tiếp phần cứng (hardware interfaces) và kích thước bám theo kiểu “mini tilt bracket” phổ biến trên nhiều dòng LED panel giá rẻ – không phải dành riêng cho một hãng và sẽ phù hợp với mọi loại đèn tương thích dùng chuẩn ngàm 1/4-20 và khớp nghiêng kiểu yoke (yoke-style tilt joint).

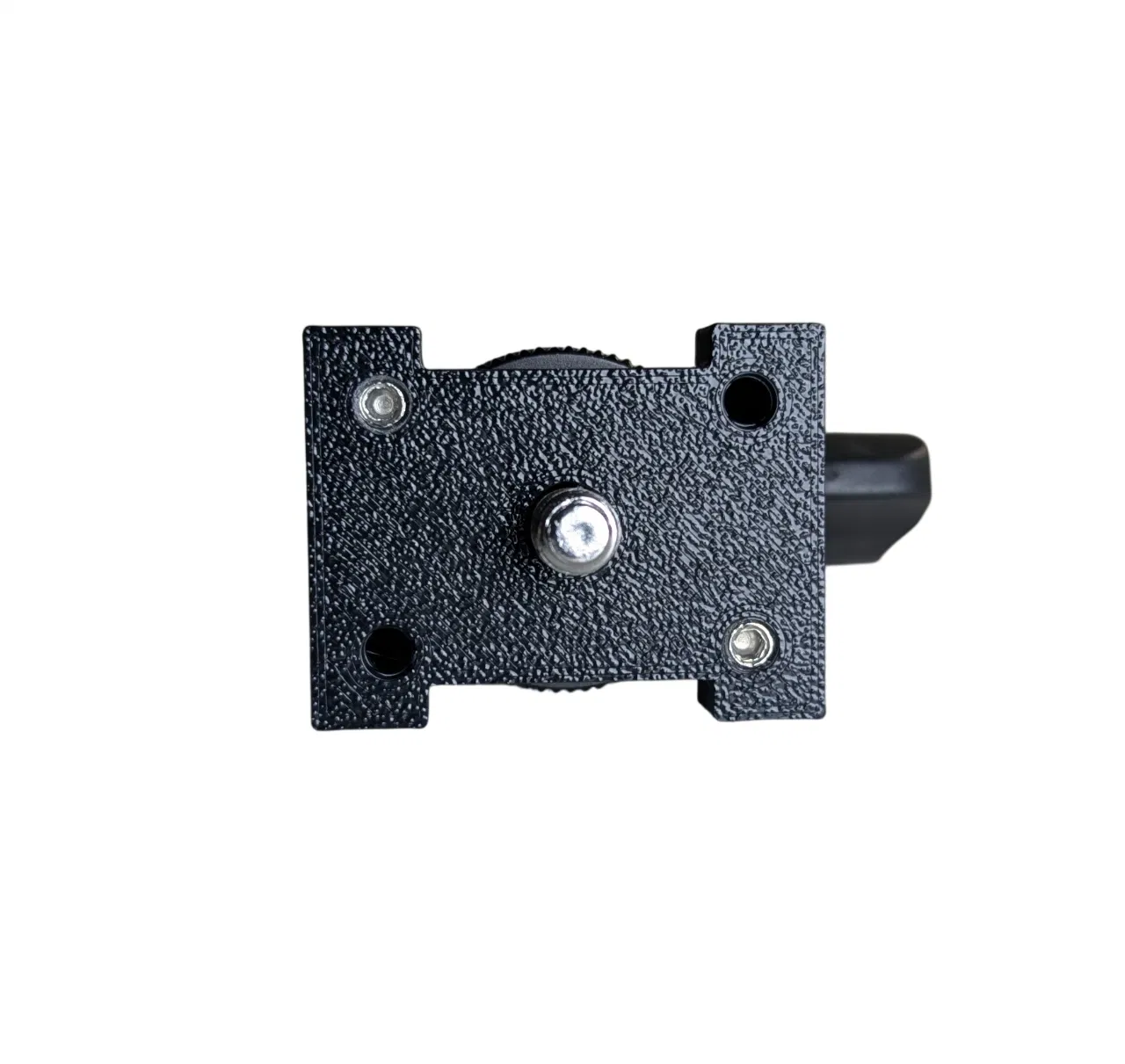

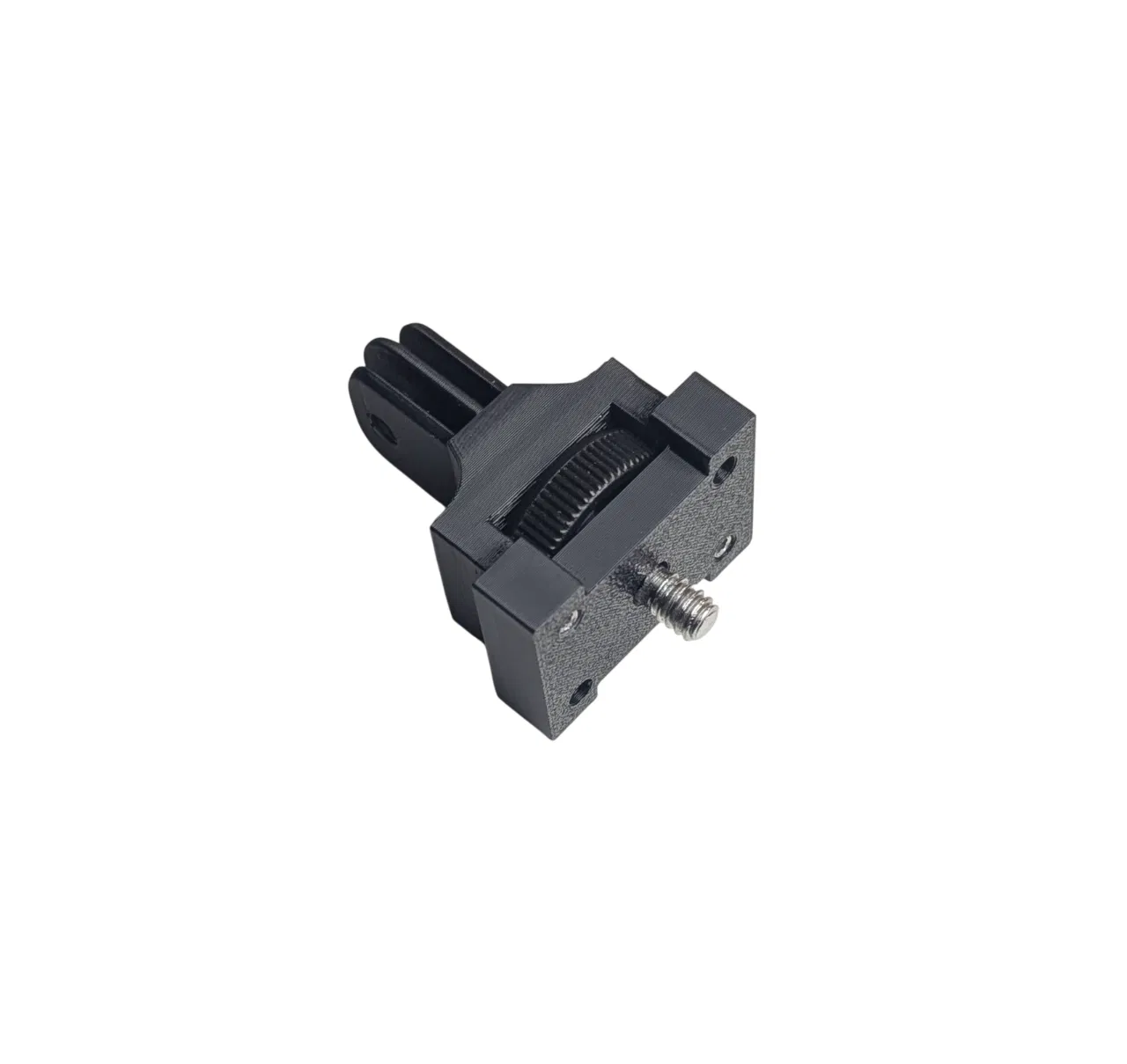

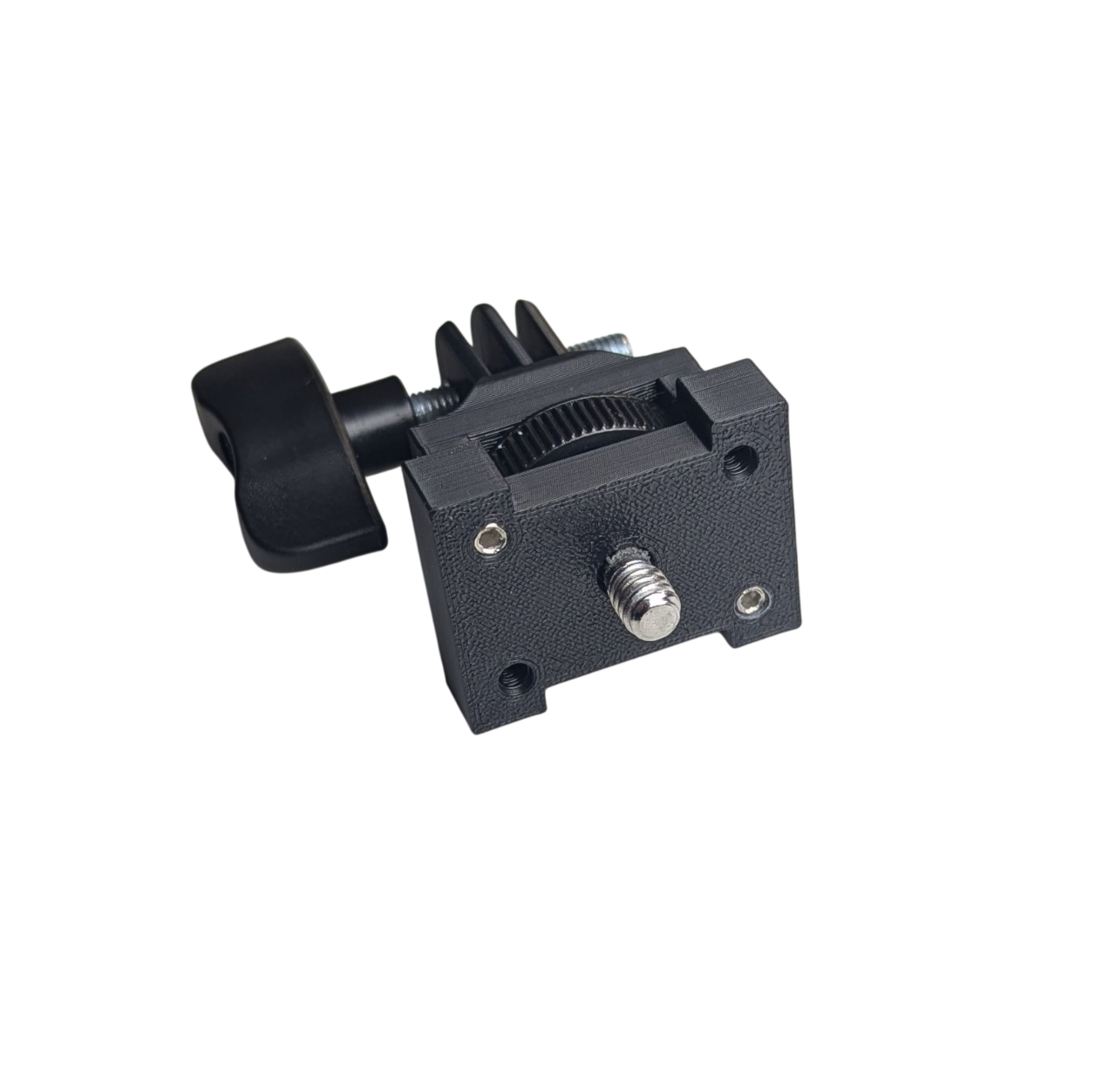

Phần nắp được dựng với kiểu snap fit rất chặt, nên nếu muốn có thể dùng mà không cần ốc. Có hỗ trợ tùy chọn ốc M4 x 0.7 dài 10mm cho các cấu hình lắp cố định hoặc chịu tải cao. Ở đầu mỗi lỗ ốc có chừa một khoảng counterbore 1mm để có chút “dư” khi chọn chiều dài ốc.

Adapter ốc 1/4-20 và núm chỉnh (adjustment wheel) không nằm trong bộ model này. Nếu ai cần một núm chỉnh thay thế ổn áp thì cứ liên hệ, mình sẽ dựng một adjustment wheel riêng có ren phù hợp để dùng với ốc camera 1/4-20 headless. File dự án Fusion 360 gốc sẽ cung cấp khi có yêu cầu.
