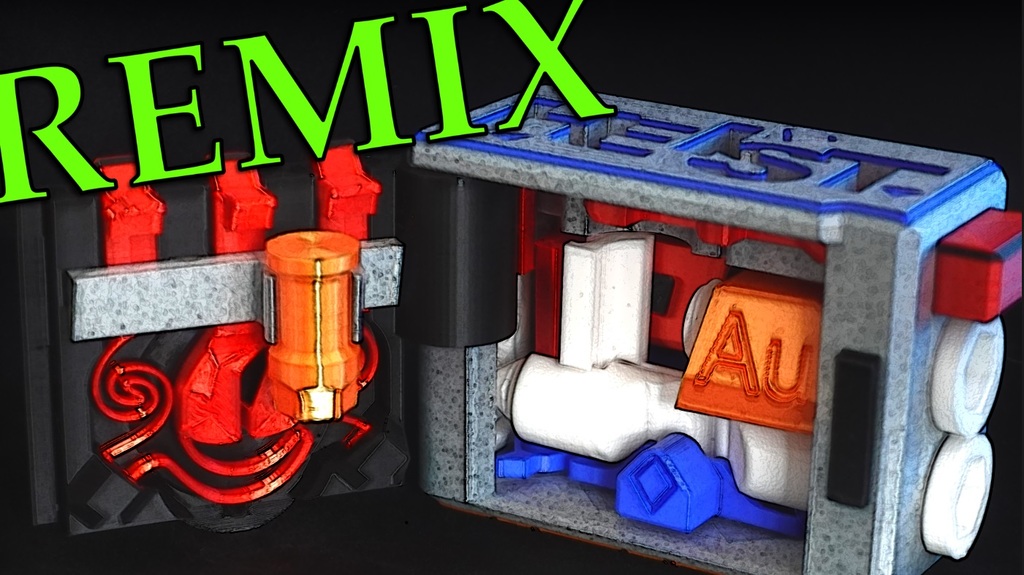

The Heist - Puzzle Box REMIXED (LeisureLuke) - Hộp đố in 3D

Tất cả các part REMIXED đều kết thúc bằng _R. Xem video YouTube này để biết thêm chi tiết về các cải tiến:

Cảm ơn mọi góp ý của mọi người, nhờ vậy tụi mình làm cái puzzle box này “trâu” hơn hẳn và vui hơn nhiều luôn! Toàn bộ phản hồi đã dẫn tới những cải tiến CỰC KỲ LỚN! Cứng cáp hơn, không còn bị mòn, ít gãy hơn, trơn mượt hơn, tốt hơn, dễ dùng/dễ cất/dễ ship hơn và CÒN NỮA!

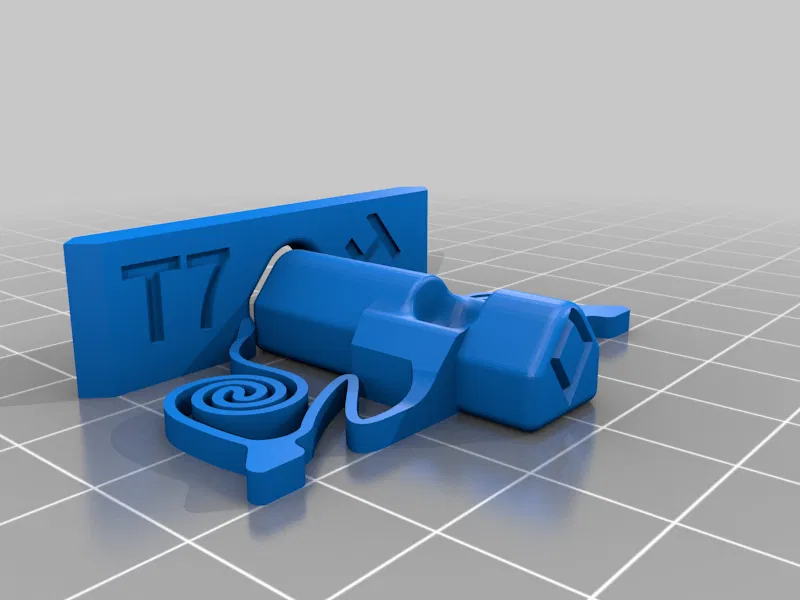

Cải tiến phần Spring: Tất cả các lò xo (springs) trước đây bị “cất” trong trạng thái nén giờ có thêm tuỳ chọn gắn rubber band, nên NÓ KHÔNG BỊ MÒN NỮA! Trong The Heist có một rubber band cho Diamond_T7, một cho Barrel & LowerBoltClamp, và cái cuối cho ClipSpring, cái này hơi khó lắp!

Cải tiến phần Barrel: Điểm yếu nhất của barrel giờ được làm dày hơn nhiều, và đường kính toàn bộ barrel cũng lớn hơn.

Original Hilarious YouTube Homemade Commercial: (April 30, 2021)

Assembly Instructional Video:
https://www.youtube.com/watch?v=hI5dVq\_0oe4&lc=Ugzpjna8nFBcAoASS8Z4AaABAg

THE HEIST: SOLVED Video:

The Heist - Puzzle Box là một thiết kế gốc của Leisure Luke. Đây là puzzle box 23 chi tiết (23 Piece) SIÊU DỄ IN! Không cần supports. In bằng PLA! Các part không có “squiggly springs” có thể in PETG hoặc PLA. Tốn rất ít nhựa!

Dung sai (tolerance) 0.1mm cho tất cả các part không trượt.
Dung sai (tolerance) 0.2mm cho các part có trượt

Đã kiểm chứng in ổn ở size 100% và 150% (nozzle 0.4mm, layer height 0.2mm)

Màu mình dùng cho từng file .stl
Gold - Gold
Tool - Gold
Diamond_T7 - Blue
Bolt - White
Barrel - White
BarrelSpring - White
BarrelPinV2 - White
HeistLid - Marble 2 layers, Blue 5 layers, phần còn lại Marble.
UpperBoltClamp - Marble
LowerBoltClamp - Marble
SafeBar - Marble
Spacer - Marble
Heist_Base_R - Black 2 layers, Gold 5 layers, phần còn lại Marble
Dial - Red 5 layers, phần còn lại Black
VaultDoor - Black
Clips_Print_3_of_These - Black
ClipSpring - Black
Pins_2_and_3 - Red 2 layers, Black 5 layers, phần còn lại Red
Pin_1 - Red 2 layers, Black 5 layers, phần còn lại Red
DoorButton - Red 2 layers, Black 5 layers, phần còn lại Red
PinClip - Red

Bạn sẽ có thể đi thẳng từ bed IN sang LẮP RÁP! Không cần part bên ngoài nào hết — không lò xo kim loại, không bearing, không nam châm, không điện tử, KHÔNG KEO, KHÔNG CHÀ NHÁM... hiểu ý ha!

Đã test: 100% PLA in 3D!

In toàn bộ 20 chi tiết và 3 clips là ráp lại khá dễ. Xem video YouTube nhé, mình có dùng kềm (pliers) cho một vài bước lắp, nhất là ở size 100%.

Một lần nữa, coi các video YouTube để có hứng, để lắp ráp, và nếu cần thì xem cách giải luôn!

Puzzle Box MỚI NHẤT từ Leisure Luke ở đây: https://www.thingiverse.com/thing:4923994

Comment, góp ý giúp nha, mình lúc nào cũng muốn cải thiện các puzzle này cho dự án lớn cuối cùng!

Tất cả đều là các mảnh modular, sau này sẽ là một phần của một dự án lớn hơn... mà mình có lan man ở Episode 1 :P Nói đơn giản, mỗi puzzle sẽ trở thành một mặt của puzzle box mà mình gọi là “5 aces”. Sau puzzle box thứ 4, mình sẽ release các mảnh cuối cùng cần để ráp full “5 Aces”. Mình cũng sẽ in và gửi puzzle box đó cho vài YouTuber để họ giải, và có thể sẽ bán bản đã lắp sẵn trên Etsy (nếu mọi người quan tâm). Cảm ơn vì tất cả lượt like và góp ý! Mình luôn cần thêm feedback nữa!

Mình rất mong mọi người like, follow, subscribe, v.v. Hy vọng mình có thể tiếp tục làm ra các puzzle box kiểu “cutting edge” ngày càng to hơn, xịn hơn, và MIỄN PHÍ trong thời gian dài!!!!

Xem thử Key & The Launch Puzzle Boxes ở trang Thingiverse của mình!

https://www.thingiverse.com/leisureluke/designs

Like, Subscribe, Follow, Collect, rồi mình sẽ tiếp tục làm puzzle boxes!
Chúc vui!

UPDATE 5/6/2021 10:29PM - Đã đăng BarrelPinV2, giải quyết vấn đề chiều cao layer đầu tiên.
UPDATE 5/7/2021 3:35PM - PinClipV2 giải quyết việc bị “kẹt” khi barrel ở góc 45 độ.
UPDATE 5/26/2021 - Đã upload DoorButtonV2_test cho ai cần bấm nút vừa vào vừa xuống để door pins nhả chốt (unlatch) hoàn toàn. Cái này cũng làm phần gold bớt lắc, và ép pins xuống thấp hơn khi nhấn DoorButton. ĐANG CẦN FEEDBACK, cái này có tốt hơn với đa số mọi người không?

Print Settings
Printer:
Artillery Sidewinder X1 V4

Rafts:
No

Supports:
Doesn't Matter

Resolution:
0.2

Infill:
20

Filament brand:
TECBears

Filament color:
Black, Red Silk, Marble, White, Gold

Filament material:
PLA

Notes:
Tất cả part có thể in bằng PLA hoặc PETG

Category: Puzzles
