Dao rọc giấy lưỡi bẻ đoạn 18mm (18mm snap-off utility knife)

Một con dao rọc giấy đơn giản, tương thích với các loại lưỡi bẻ đoạn 18mm phổ biến. Như bạn mong đợi, nút trượt sẽ “click” mỗi 0,5cm (lưỡi bẻ mỗi 1cm) và có thể khóa cố định để không bị trượt.

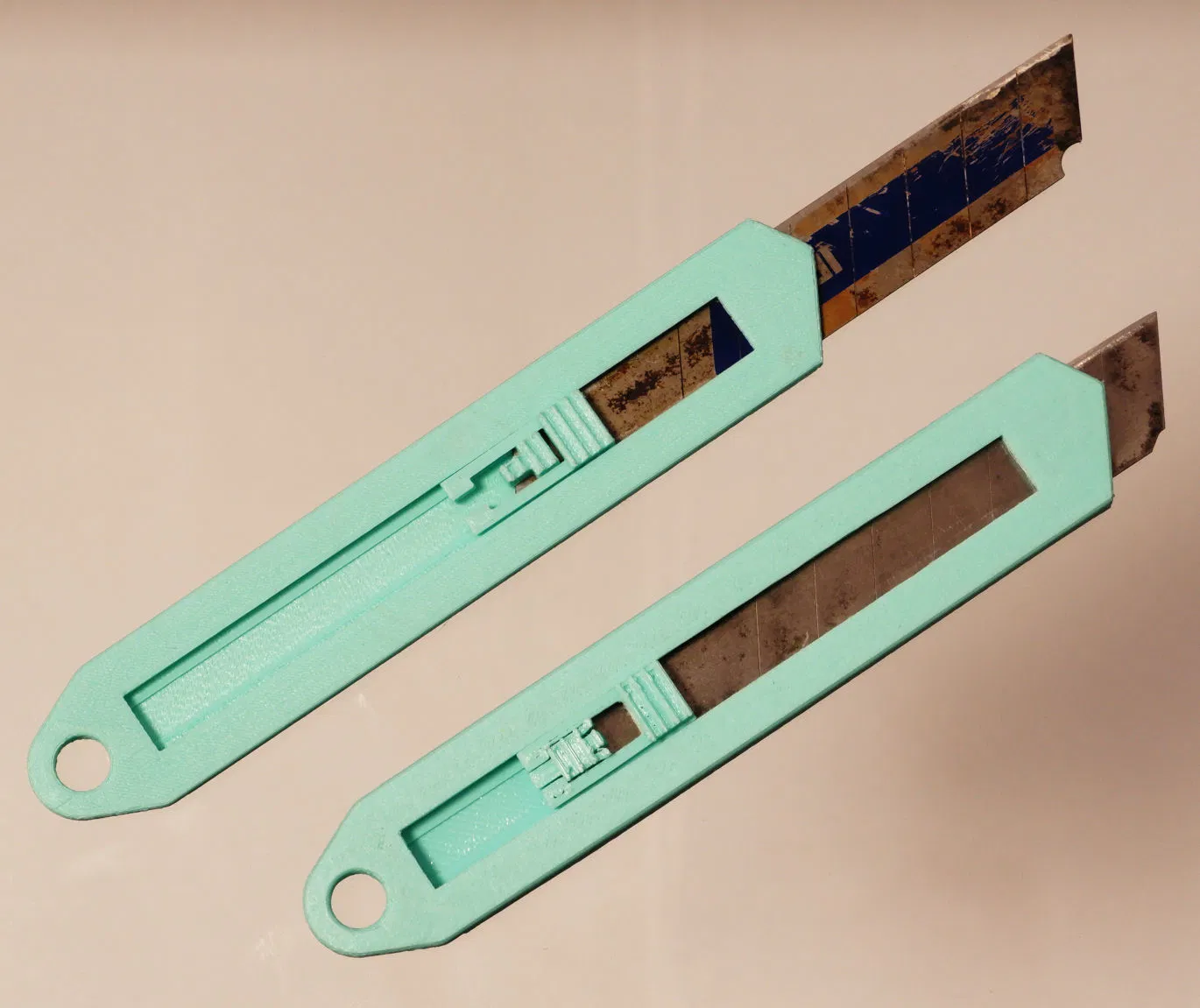

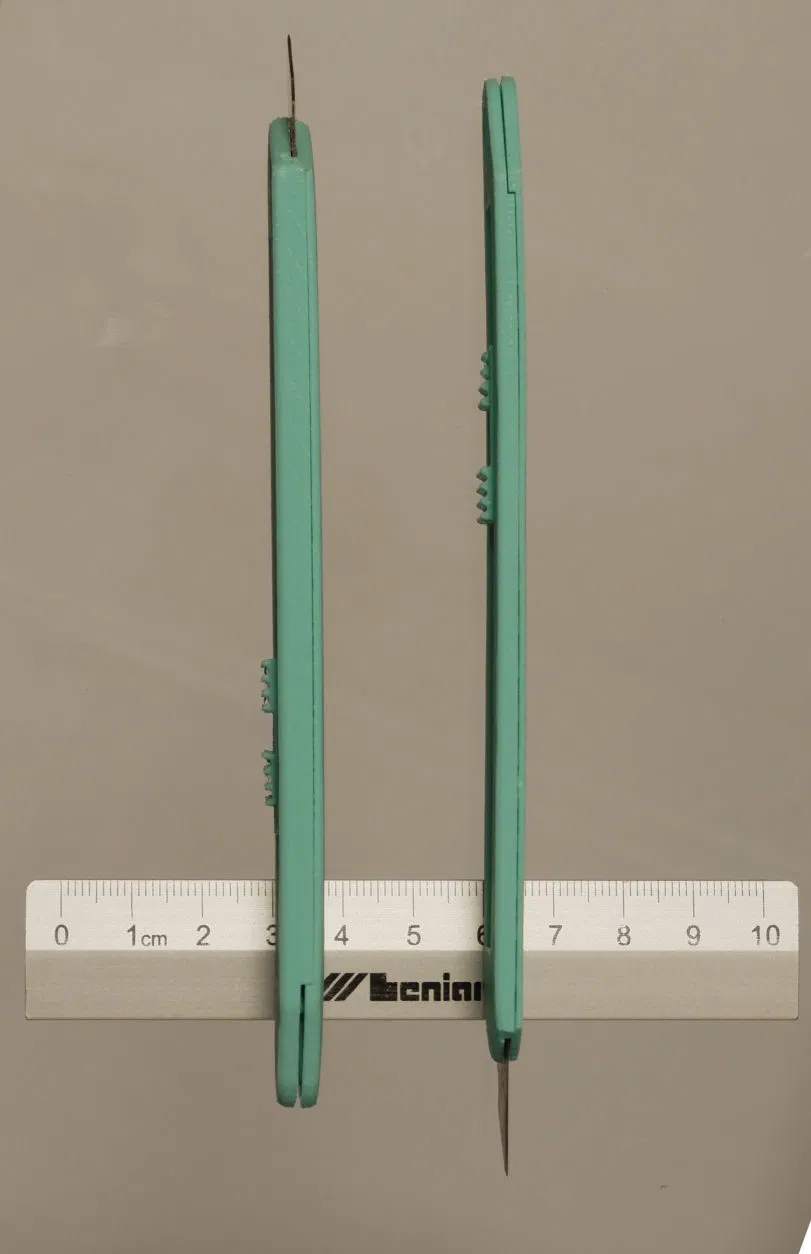

Thiết kế có 2 phiên bản: mỏng (4mm) và dày (6mm). Mình thiết kế bản mỏng trước, rồi thấy nó mỏng quá nên chỉnh lại cho dày hơn một chút.

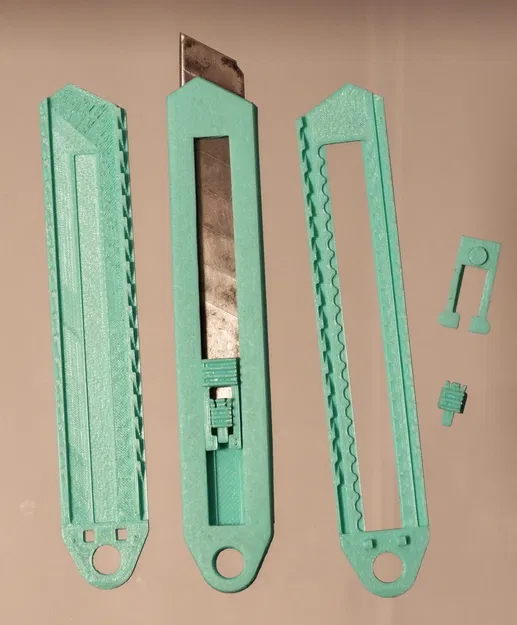

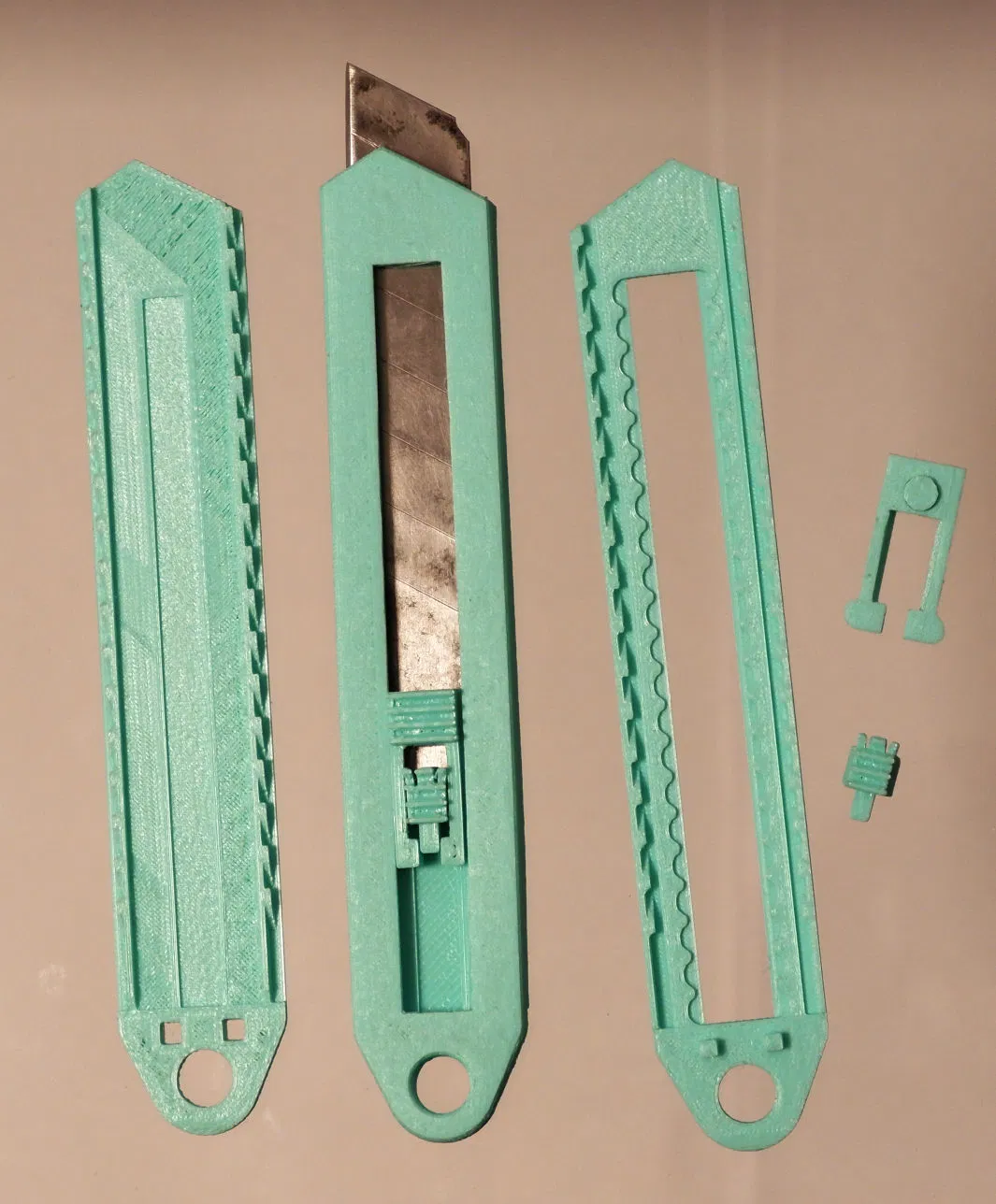

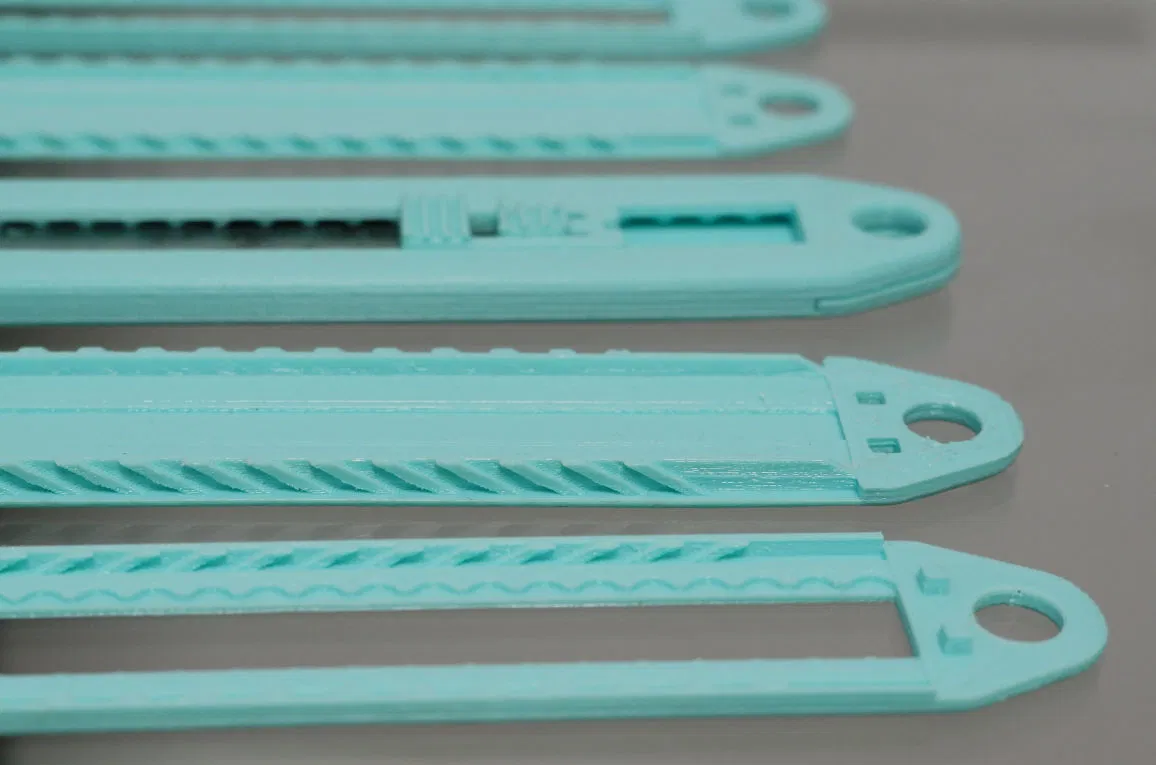

Thân chính của dao gồm 2 phần, ăn khớp với nhau bằng các rãnh vát (slanted insets) trên các vách kề nhau.

Chốt trên nút trượt (phần gài vào lỗ lắp của lưỡi) được tách riêng, để khi in model không cần support.

Print Settings

Layer height: 0.1mm (0.2mm cũng nên chạy ổn với phiên bản ‘dày’)

Nozzle: Mình in bản ‘mỏng’ bằng nozzle 0.25mm, sau đó chuyển sang 0.5mm cho bản ‘dày’, nhưng nozzle bất kỳ ≤ 0.5mm là dùng được.

Filament: Khuyến nghị PET-G.
Bản ‘mỏng’ dùng PET-G cảm giác hơi ọp ẹp, nên có thể PLA cũng sẽ ổn. Bản ‘dày’ có thể sẽ quá cứng nếu dùng PLA. (Nút trượt bằng ABS/ASA có khả năng sẽ bị mòn theo thời gian.)

Assembling

Để lắp dao, cần đặt lưỡi lên phần ‘back’, đặt nút trượt đúng vị trí rồi đặt phần ‘front’ lệch nhẹ để khi hai phần gài khớp thì mọi thứ thẳng hàng.

Trên phần ‘front’ có hai chốt sẽ bấm vào các lỗ của phần ‘bottom’ để giữ các phần không bị lỏng.
