RAK19007 & RAK19003 + mounting plate sạc solar 18650 cho hộp điện
Mounting plate lắp trong hộp điện cho RAK19007/RAK19003 và board seengreat solar charger dùng pin 18650. Hỗ trợ trụ M4 offset 102mm, dùng heatset nut M2.5; kèm file FreeCAD để chỉnh offset/đường kính lỗ.
Mô tả
Gần đây mình có mua mấy cái hộp này để làm node Meshtastic. Mình làm một cái mounting plate gắn bên trong hộp để lắp node Lora mesh, dùng mainboard 19007/19004 và một board seengreat solar power cho pin 18650. Board solar có vị trí lỗ bắt vít y như Raspberry Pi.
Hộp điện này có các trụ bắt vít M4 với khoảng lệch (offset) 102mm.
Mình dùng đai ốc heatset M2.5 ép nhiệt vào các lỗ cho board solar và các board RAK để bắt vít vào.
Mình có đính kèm file FreeCAD để bạn chỉnh các biến (variables) và thay đổi offset hoặc đường kính lỗ bắt vít.

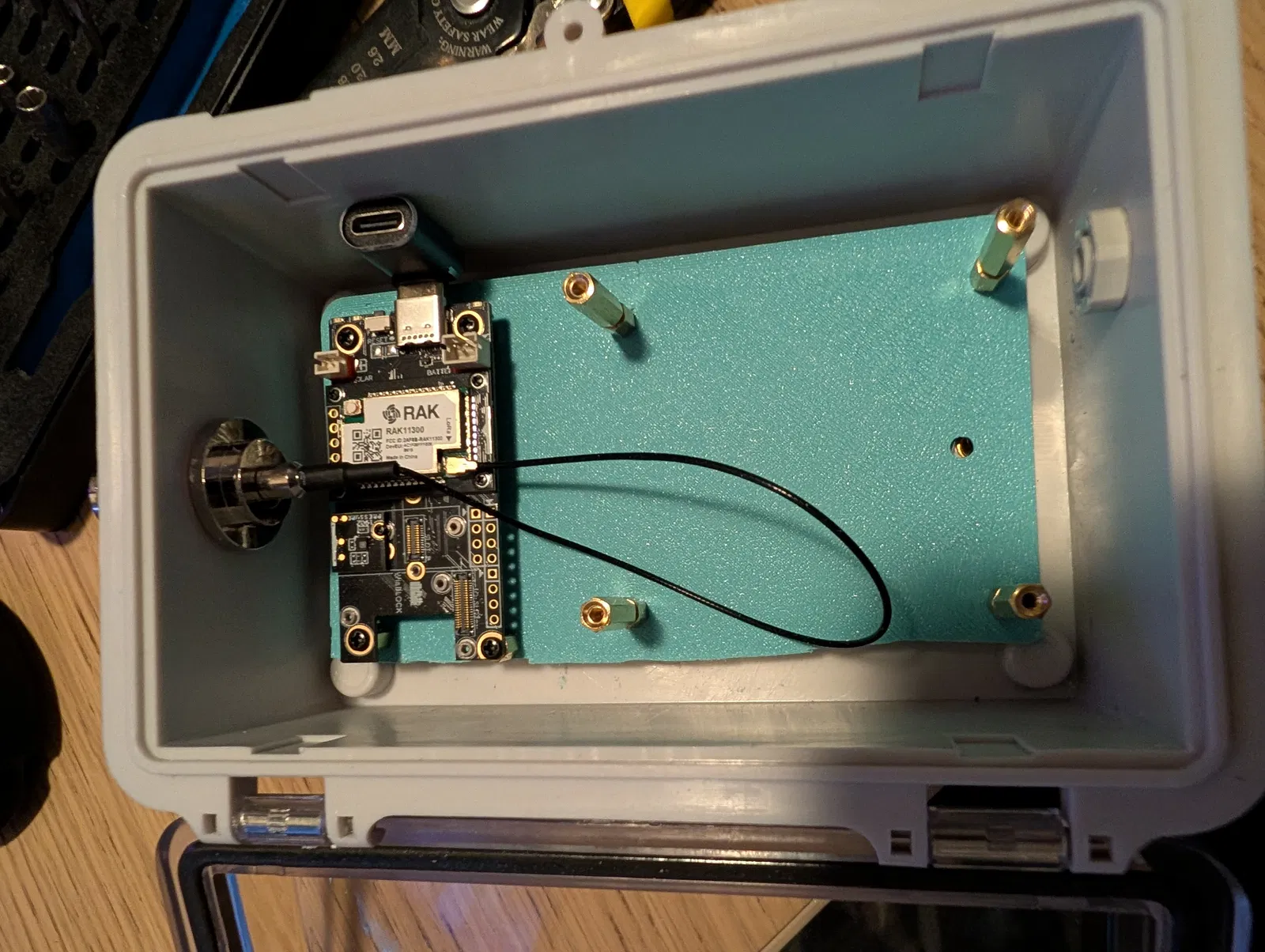

Hình chụp là phiên bản trước đó, lúc đó mình còn phải chỉnh lại một số offset của các lỗ bắt vít.
