LED Pods – Đèn LED ốp tường hình lục giác

Chi tiết in

Mình in bằng PETG trong suốt, nhưng dùng bất kỳ loại filament trong/trong suốt nào cũng được. Mình dùng thiết lập draft .3mm. Mục tiêu của mấy setting này là tăng độ khuếch tán ánh sáng từ LED. Mình chưa thử các setting/vật liệu khác để tối ưu khuếch tán ánh sáng, nhưng nếu bạn có mẹo hay thì cho mình biết nha.

Linh kiện

Mình dùng các món sau cho phần điện và gắn tường.

• WLED Controller

• Nguồn 12v

• Dải LED WS2811 12V - 60 LEDs/m - 5m

• Dây 22G 3 lõi (3c)

• Miếng dán 2 mặt - để dán pod lên tường

• (Tùy chọn) Đầu nối JST - dùng để nối các pod với nhau.

Lắp ráp

1. Lên kế hoạch bố cục

   1. Bạn nên xác định số lượng pod phù hợp với thiết kế, và cả phần đi dây giữa từng pod.

2. In Pods

   1. In số cặp đế/nắp (base/lens) mà bạn muốn. Một cuộn 5m thường làm được 9 pod, nhưng nếu bạn làm kiểu đối xứng thì có thể chọn 8.

3. Chuẩn bị phần cứng

   1. Với mỗi pod, cắt 4 đoạn LED loại 2 pixel và 1 đoạn 3 pixel. Chỉ cắt LED ở đúng các vị trí được chỉ định. Dải LED ws2811 12v mình link ở trên có 3 LED được điều khiển bởi 1 chip. Các nhóm LED đó cần giữ nguyên thành một cụm. Bạn có thể chọn loại chip LED khác, như SK6812, nhưng sẽ mắc hơn.

   2. Với mỗi pod, cắt 2 đoạn dây dài 5cm (2 inch), và 2 đoạn dây dài 7cm (2 3/4 inch).

   3. Tuốt khoảng 5mm lớp vỏ cách điện ở đầu dây.

   4. Thiếc (tin) đầu các đoạn LED và dây.

   5. Dán 4 miếng băng keo 2 mặt vào mặt sau của pod để chuẩn bị dán lên tường.

   6. Giữ lại đầu JST connector từ dải LED, hàn nó vào một đoạn dây. Cái này sẽ dùng để nối pod đầu tiên với WLED controller.

4. Hàn các đoạn LED lại với nhau

   1. Nên sắp dây và các đoạn LED ra trước, kiểm tra đúng chiều của đoạn LED. Làm theo thứ tự này:

   2. LED ngắn --- dây ngắn --- LED ngắn --- dây dài --- LED dài --- dây dài --- LED ngắn --- dây ngắn --- LED ngắn

   3. Hàn dây và các đoạn LED lại với nhau.

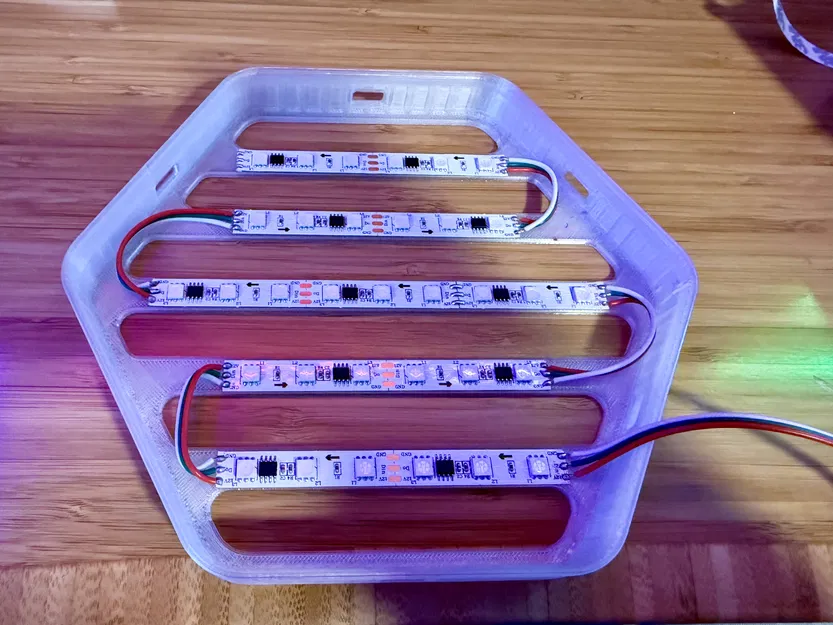

5. Dán các đoạn LED vào đế Pod

   1. Theo kế hoạch của bạn, dán các dải LED lên phần đế, đảm bảo sắp xếp đoạn LED đầu và đoạn LED cuối sao cho nối sang các pod kế bên cho gọn.

6. (Tùy chọn) - Gắn connector cho đoạn đầu và đoạn cuối của mỗi pod

   1. Mình không làm bước này trong bản build của mình, nhưng bạn có thể dùng kiểu JST connector để dễ nối các pod với nhau sau khi dán lên tường.

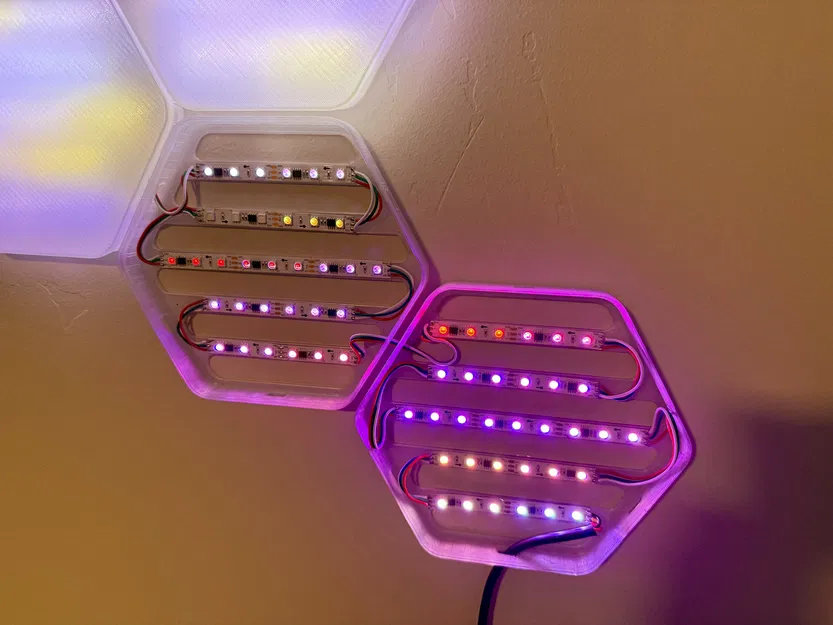

7. Gắn pod lên tường

   1. Canh pod đầu tiên cho thật thăng bằng, và các pod sau giữ khoảng cách đều nhau.

8. Hàn các pod lại với nhau

   1. Nếu bạn không dùng connector, bạn sẽ cần hàn các pod lại với nhau.

   2. Nhớ hàn pod đầu tiên vào đầu JST connector và đoạn dây bạn đã làm ở bước 3.

9. Cấp nguồn cho controller

   1. Làm theo hướng dẫn để set up WLED controller, nhớ chọn đúng cài đặt LED cho dải LED bạn dùng.

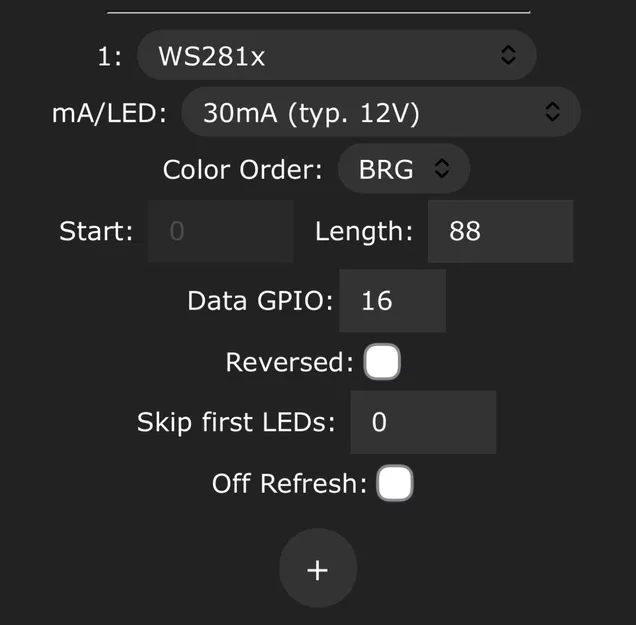

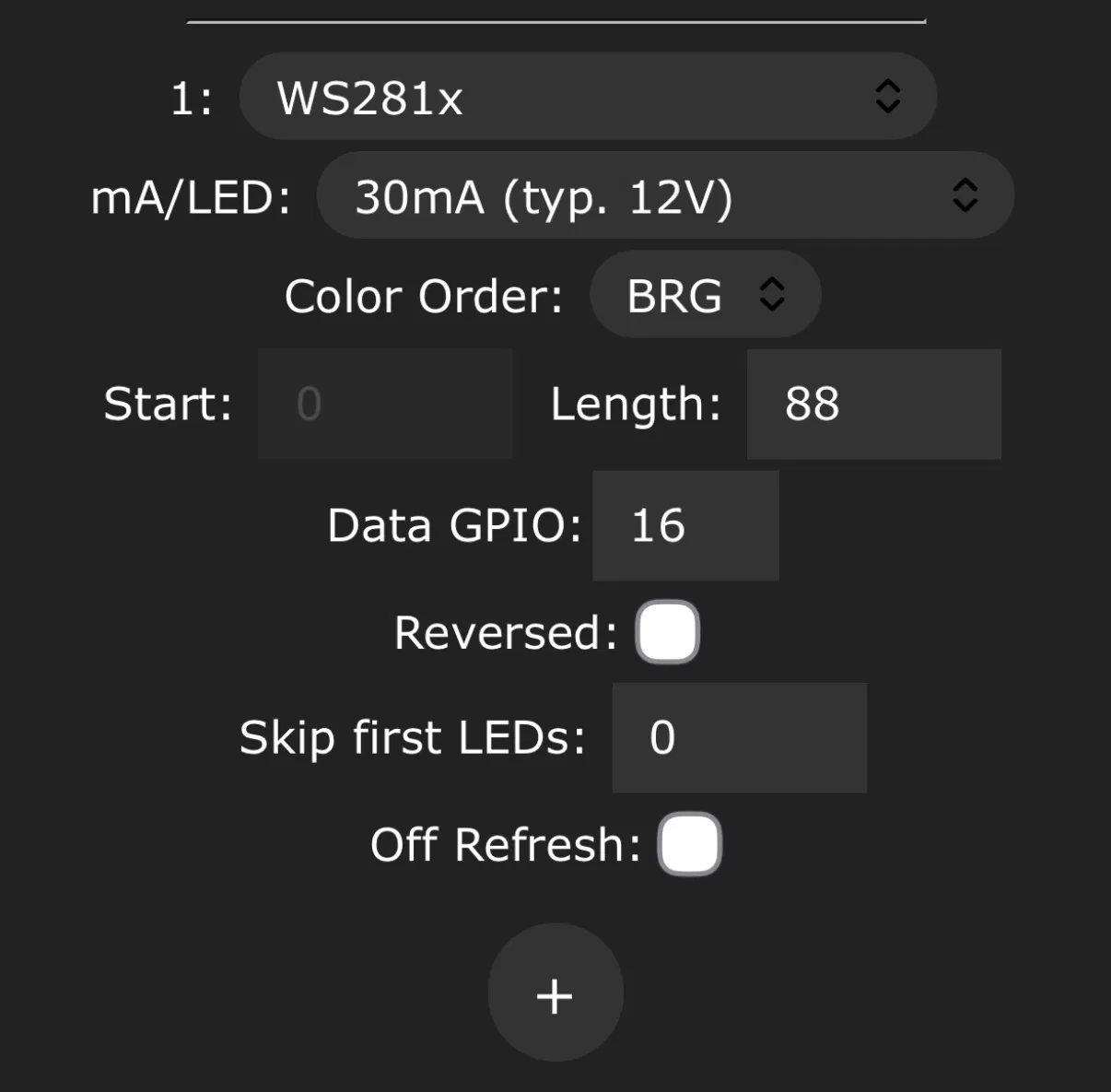

   2. Nếu bạn dùng dải LED từ link ở trên, xem phần WLED settings theo hình ảnh.

Kết luận

Chúc bạn tận hưởng món wall art và đèn trang trí bạn vừa làm xong!
