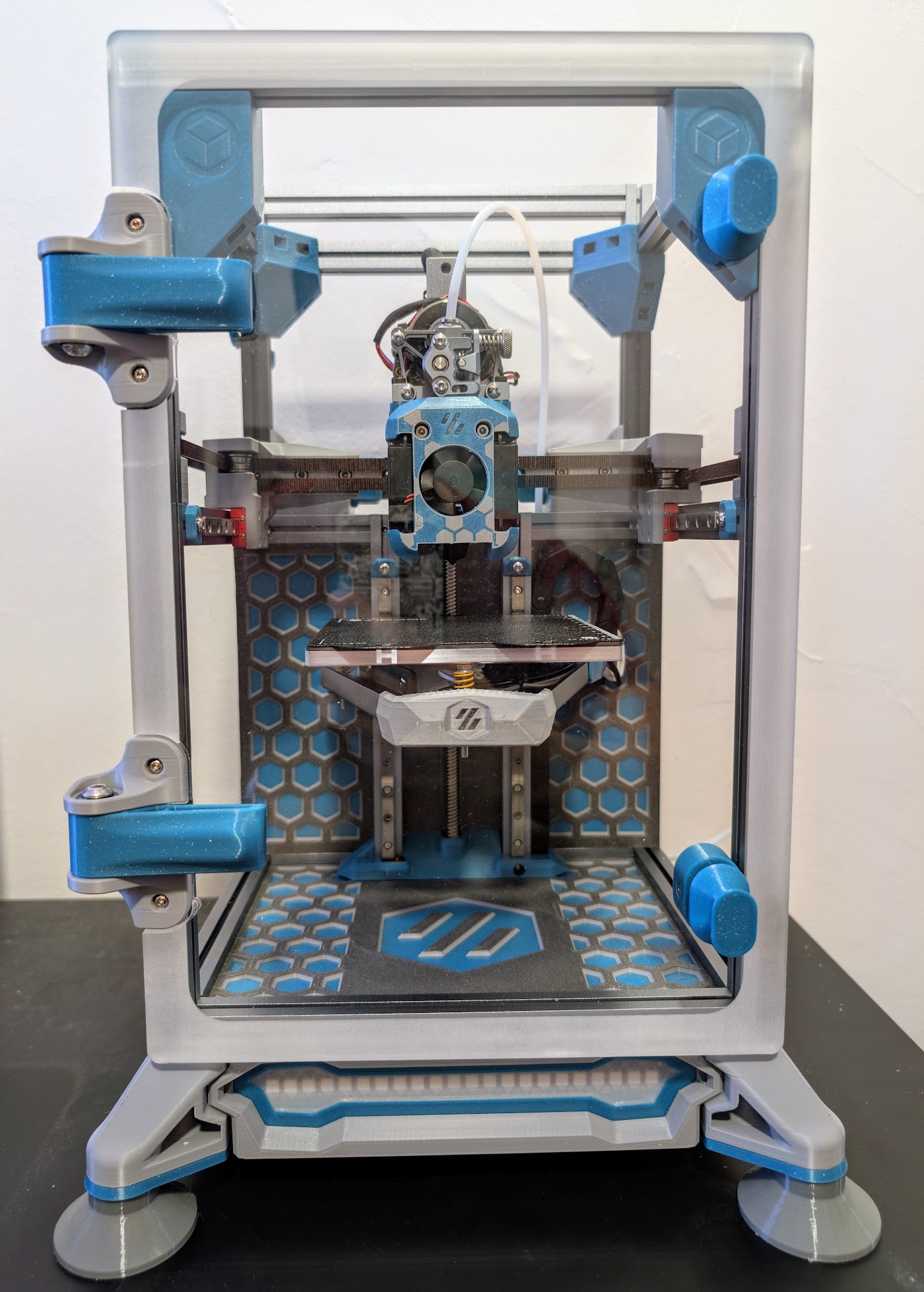

Cửa V0.2 kiểu Annex K3
Bản remix cửa V0.2 theo phong cách Annex K3: đã chỉnh lại bản lề và làm thêm ngàm neo cho nam châm. Bên dưới là danh sách BOM/linh kiện cần thiết, kèm lưu ý về kích thước bạc đạn.
Mô tả
B.O.M
4x - SHCS M3x12mm
2x - BHCS M3x25mm
8x - BHCS M3x10mm
2x - BHCS M5x40mm
2x - Tán Nylock M5
4x - Nam châm OD 6mm x L 3mm
8x - Heat Set Inserts kiểu ‘Voron’
4x - Bạc đạn có bích F695ZZ*
Tấm acrylic 350x230x5mm
~1.5m băng keo foam 15x3mm
* Cái của mình bán dưới tên đó, nhưng theo spec thì ID phải là 5mm; thực tế lại là 6mm nên mình taro ‘Hinge_C_1515’ bằng taro M6 và dùng 4x BHCS M6x12mm. Quan trọng nhất (với bạc đạn) là OD 12mm x cao 4mm, còn ID 5 hay 6 đều được miễn là hợp với loại ốc bạn chọn.
