Bộ Đếm Sách (Cabinet Nam Châm + Tile Đánh Số, Hỗ Trợ In Nhiều Màu)

Đây là một bộ đếm sách in 3D được thiết kế dạng lắp ráp nhiều phần, ráp lại thành một dụng cụ đếm gọn gàng, bền và dễ dùng. Mẫu gồm một cabinet (hộp/khung) in và một bộ tile (miếng) có đánh số, cho phép thay/đổi hoặc in lại từng tile khi cần.

Phần cabinet panel được thiết kế để gắn nam châm neodymium dạng đĩa 6 mm × 2 mm, và được dán keo vào các hốc ở mặt sau của panel. Còn tile thì chỉ lắp kiểu pressure-fit (ép khít) và không có nam châm. Khi lắp xong, tile sẽ “hít” vào đúng vị trí rất gọn, dùng thì chắc chắn, mà tháo ra đổi số cũng dễ.

Mình dùng loại nam châm neodymium 6 × 2 mm này cho bản của mình:
https://www.amazon.com/dp/B0CZ71S57Y

Tổ chức file

Model được chia thành hai thư mục:

cabinet/

• book_counter_v5-cabinet.stl
  Thân chính để giữ các tile và nam châm.

tiles/

• File tile lẻ (book_counter_v5-tiles-0.stl tới -9.stl)

• Các bộ tile đã được group sẵn

• Một file STL “all tiles” để in hàng loạt

• Các biến thể tile trống để remix hoặc tự đánh số

• Tile cao 4mm, nếu bạn muốn tạo chữ/số mới rồi merge trong slicer

Cách sắp xếp này giúp bạn chỉ in đúng phần cần, và có thể in lại từng tile riêng nếu muốn.

Ghi chú in ấn

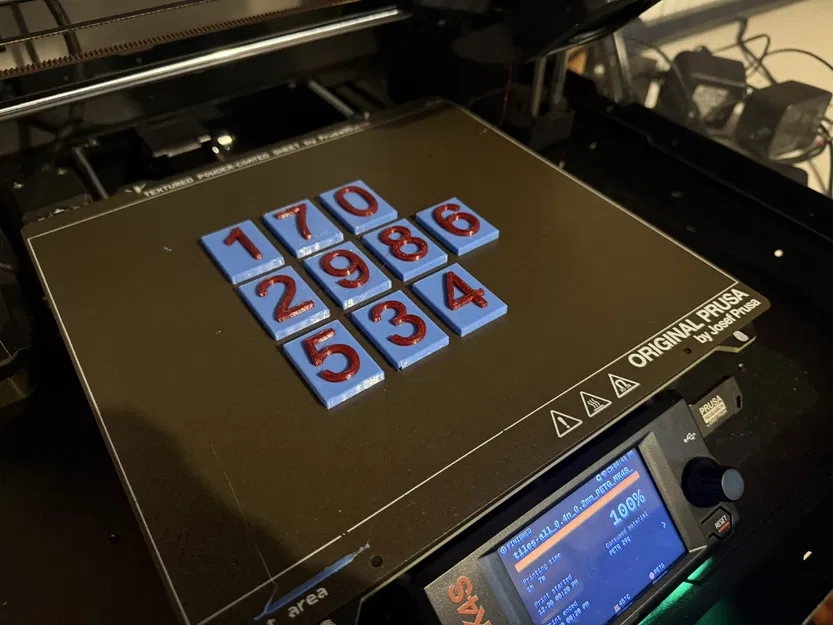

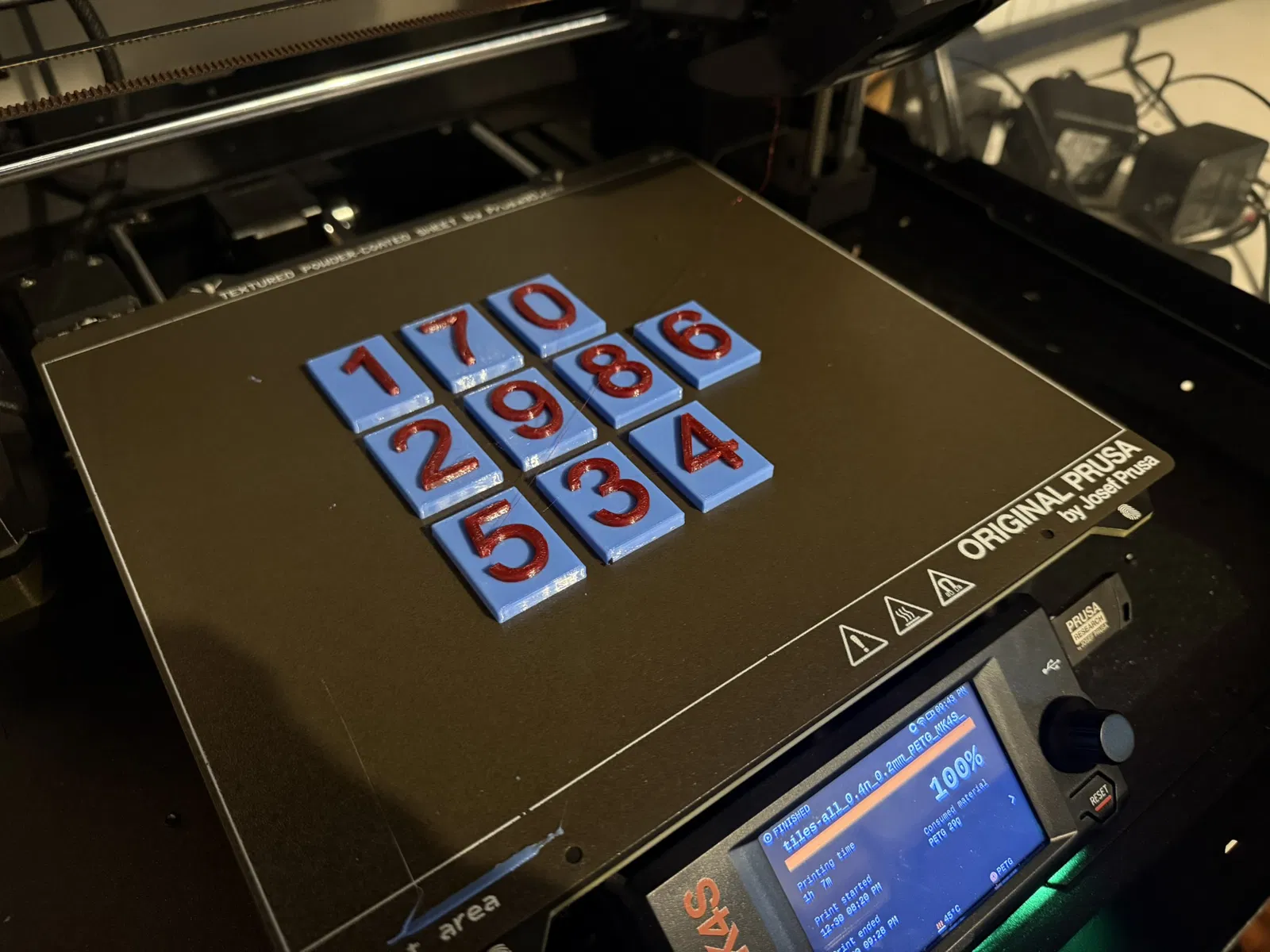

• Tile được in bằng đổi màu theo nhiều lớp (multi-layer color changes) để tạo số tương phản cao

• Canh tile được thực hiện bằng cách để lỗ nam châm trên tile nằm cao hơn một chút so với nam châm ở phần backing. Điều này kéo nam châm xuống tì vào thanh rail 2x2mm ở đáy. Nên nếu bạn tự làm tile, chỉ cần đảm bảo nam châm nằm đúng tâm ở vị trí cách đáy tile 25mm.

• Không cần supports

• Thiết kế bằng FreeCAD và slice bằng PrusaSlicer

• Độ khít nam châm phụ thuộc hiệu chuẩn máy in và dung sai vật liệu — mình ép vào được (cần lực mạnh) bằng cách dùng một bề mặt cứng và phẳng

Ghi công (Attribution)

• Phần sừng quỷ, mình dùng model này, in sừng ở tỷ lệ 70% rồi giũa bớt và dán keo lên.

• Chữ "books devoured..." dùng font Sacramento hand script thông qua trang Text2STL này: https://text2stl.mestres.fr/ (Fully Formatted Text Link). Font/script có thể tải về dạng STL và merge trong PrusaSlicer.

Hình ảnh

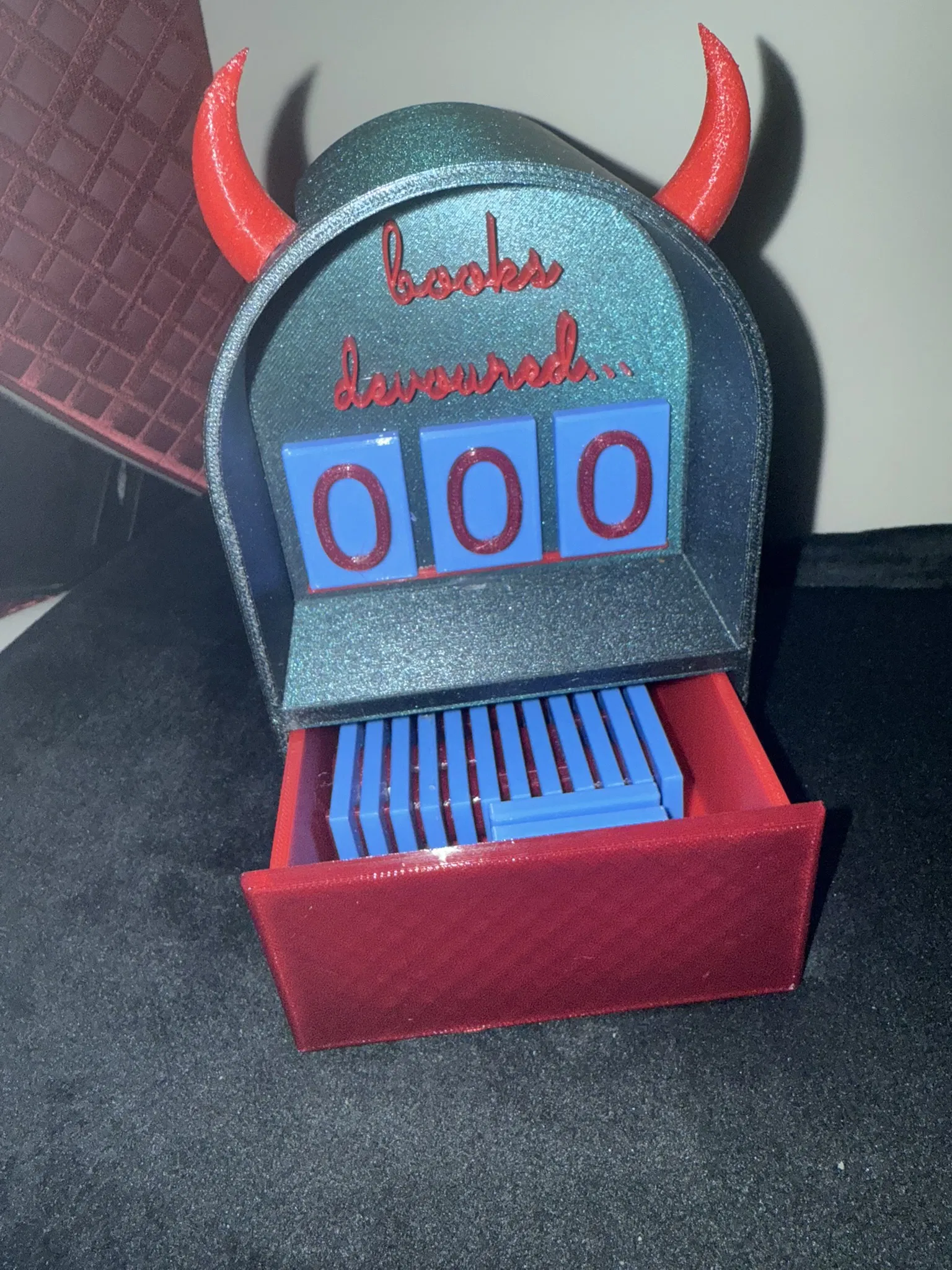

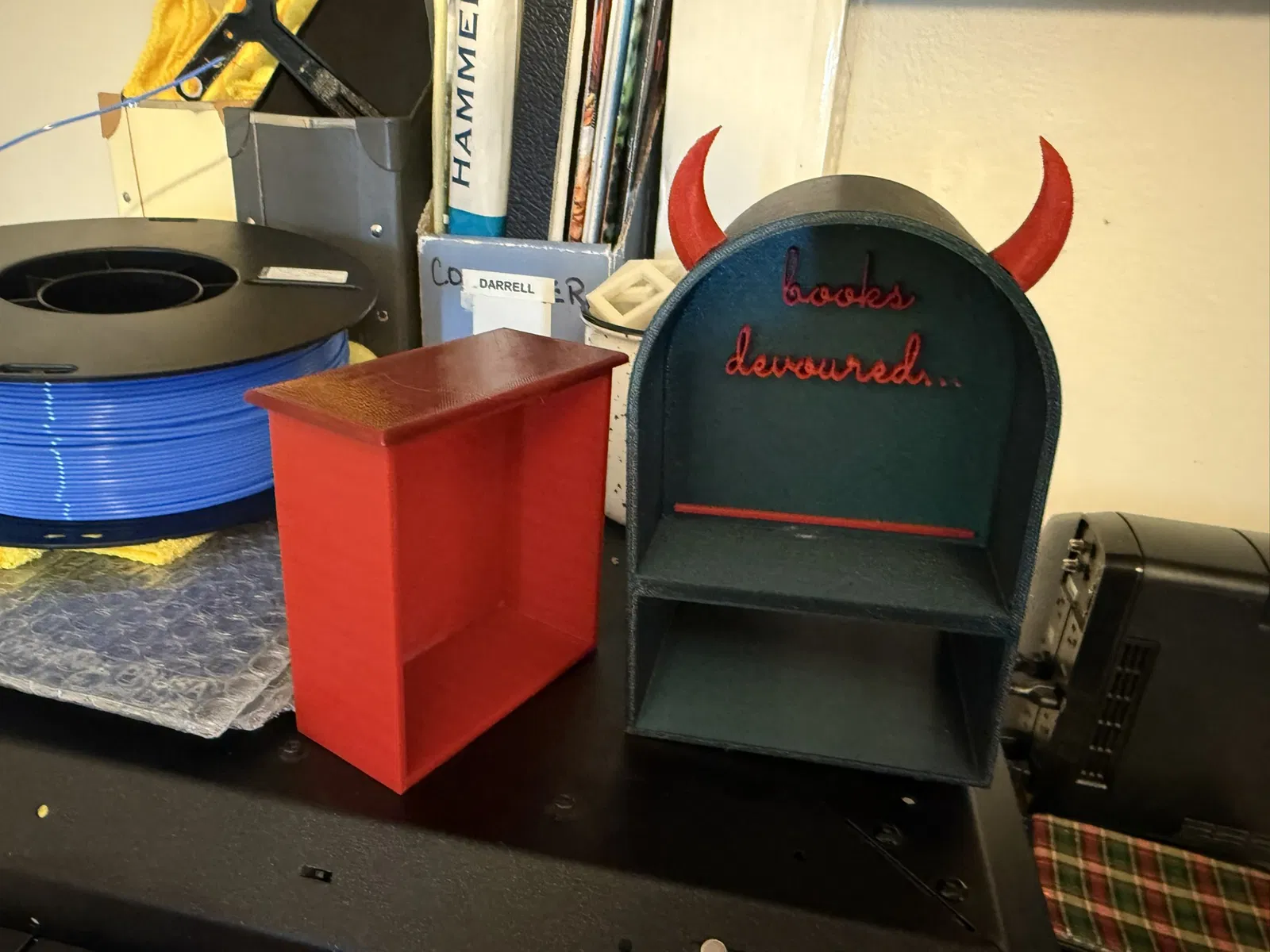

Mình có đính kèm ảnh bản đã in và ráp để minh hoạ:

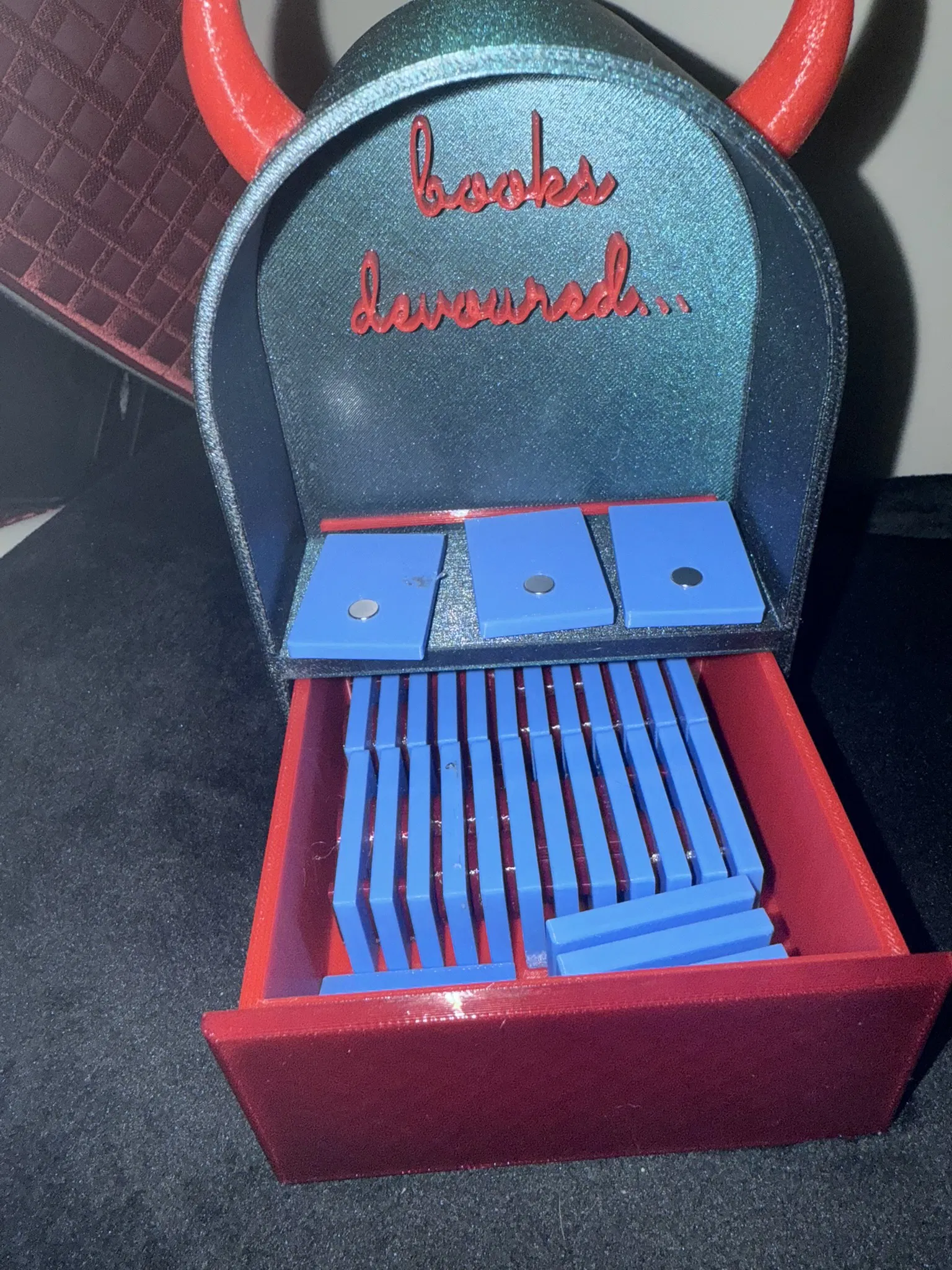

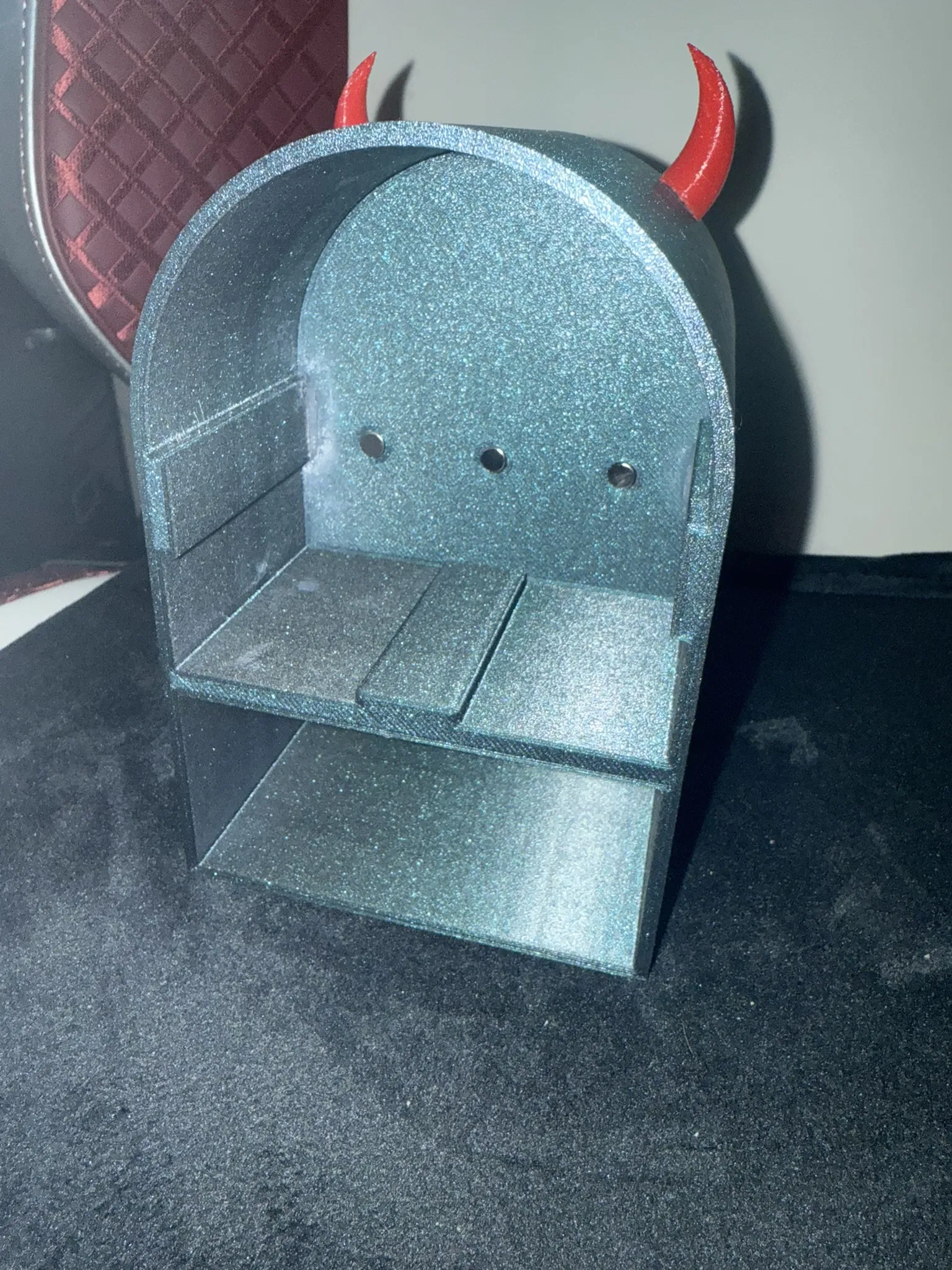

• Vị trí gắn nam châm trong cabinet

• Cơ chế tile pressure-fit khi gài vào

• Độ rõ của số in nhiều màu

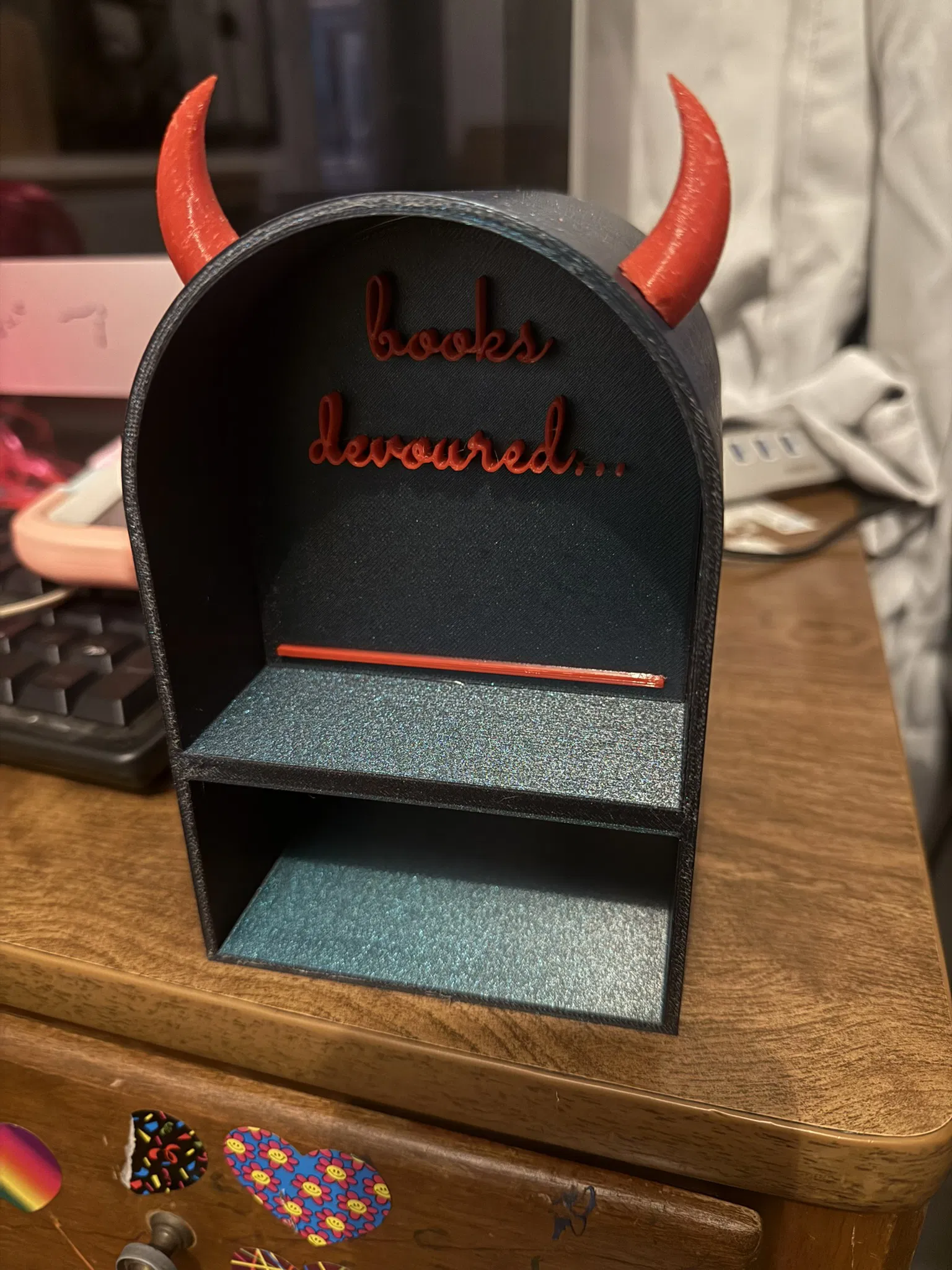

• Kích thước tổng thể và ngoại hình

Todo

• Thêm một bản in trắng/đỏ kiểu “lip bite” ở mặt trước ngăn kéo để kiêm luôn tay nắm. Nhưng do in sẽ phức tạp hơn, mình muốn làm xong phần gắn MMU trước đã

• Có thể sẽ thêm file 3mf cho tile để giữ nguyên cấu hình layer
