Khuôn phay bo R cho máy phay cầm tay r = 40 mm
Bộ khuôn phay (template) để phay bo ngoài R=40 mm bằng máy phay cầm tay, cho phép phay từ phía trên. Có tấm chèn chống lắc và kèm thước kiểm tra bán kính. Thông số in PLA: 0,2 mm, infill 20%.
Mô tả
Để phay các bán kính bo ngoài bằng máy phay cầm tay, mình đã thiết kế bộ gá này.
Với một máy phay cạnh cầm tay và một mũi phay copy (flush trim bit), có thể phay bán kính bo ngoài trên một tấm.
Ưu điểm của bộ gá này là các bán kính có thể được phay “từ phía trên”.
Khuôn (template) được cố định bằng kẹp vặn (screw clamp) hoặc kẹp một tay (one-hand clamp).
Tấm chèn thêm giúp máy phay không bị lắc/nghiêng trong lúc thao tác.

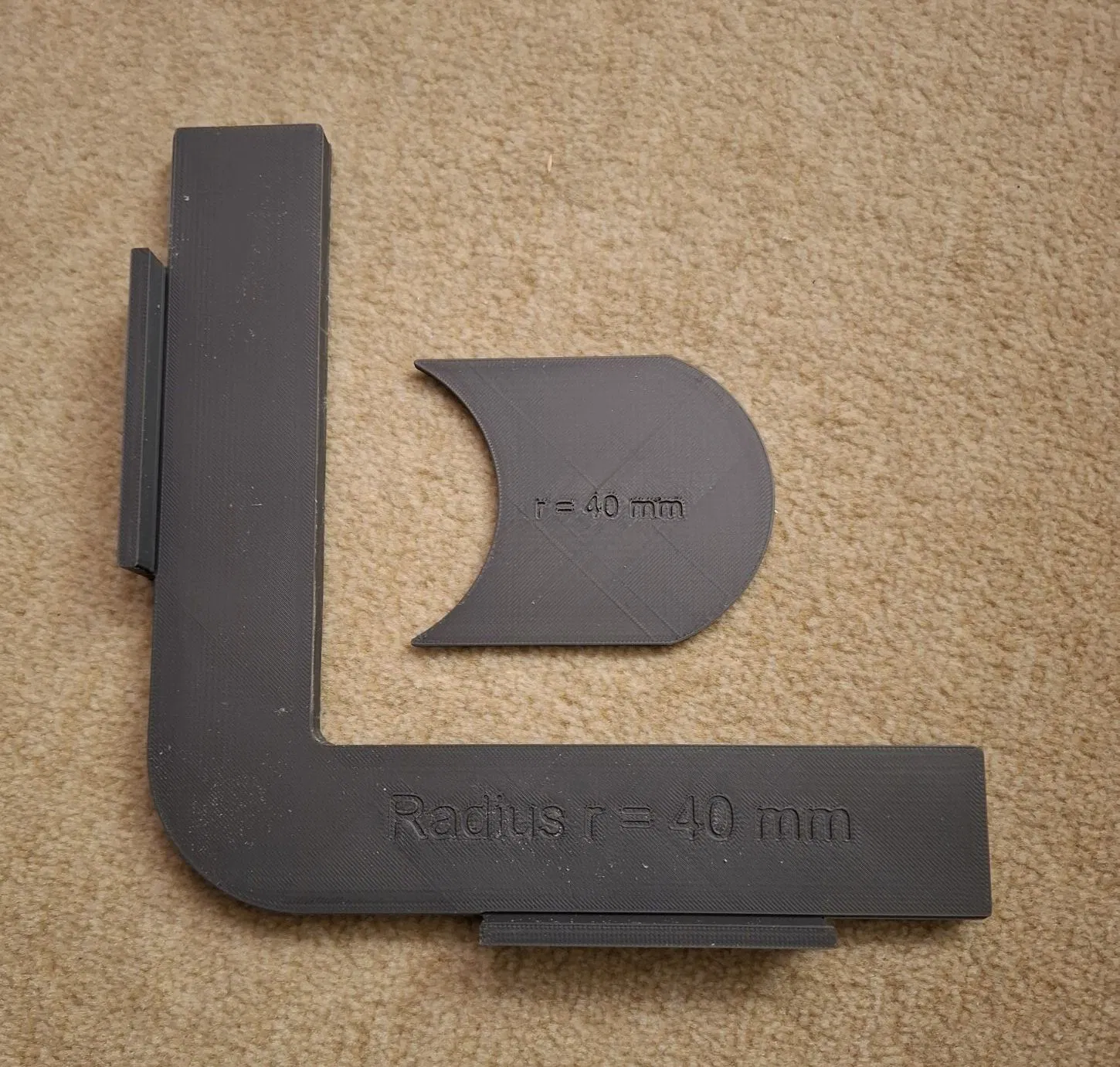

Bộ gá này dành cho r = 40 mm.
Mình cũng đính kèm một thước/đồ gá kiểm tra bán kính (radius gauge) ở đây.
Vật liệu: PLA
Độ dày lớp: 0,2 mm
Infill: 20%
Màu sắc: tùy thích
Mình đính kèm cho dự án các file FreeCAD.
2026-01 by FrankWL
