Volkswagen Mk1 Rabbit/Cabriolet/Caddy: Tấm che cửa gió giữa/giá ly/gá phụ kiện
Bộ chi tiết thay cửa gió trung tâm hình chữ nhật dưới cụm HVAC trên VW Mk1 bằng tấm delete hoặc phụ kiện (như double cup holder). Cần retainer + faceplate, lắp bằng vít #6; khuyên in 4–6 walls.
Mô tả

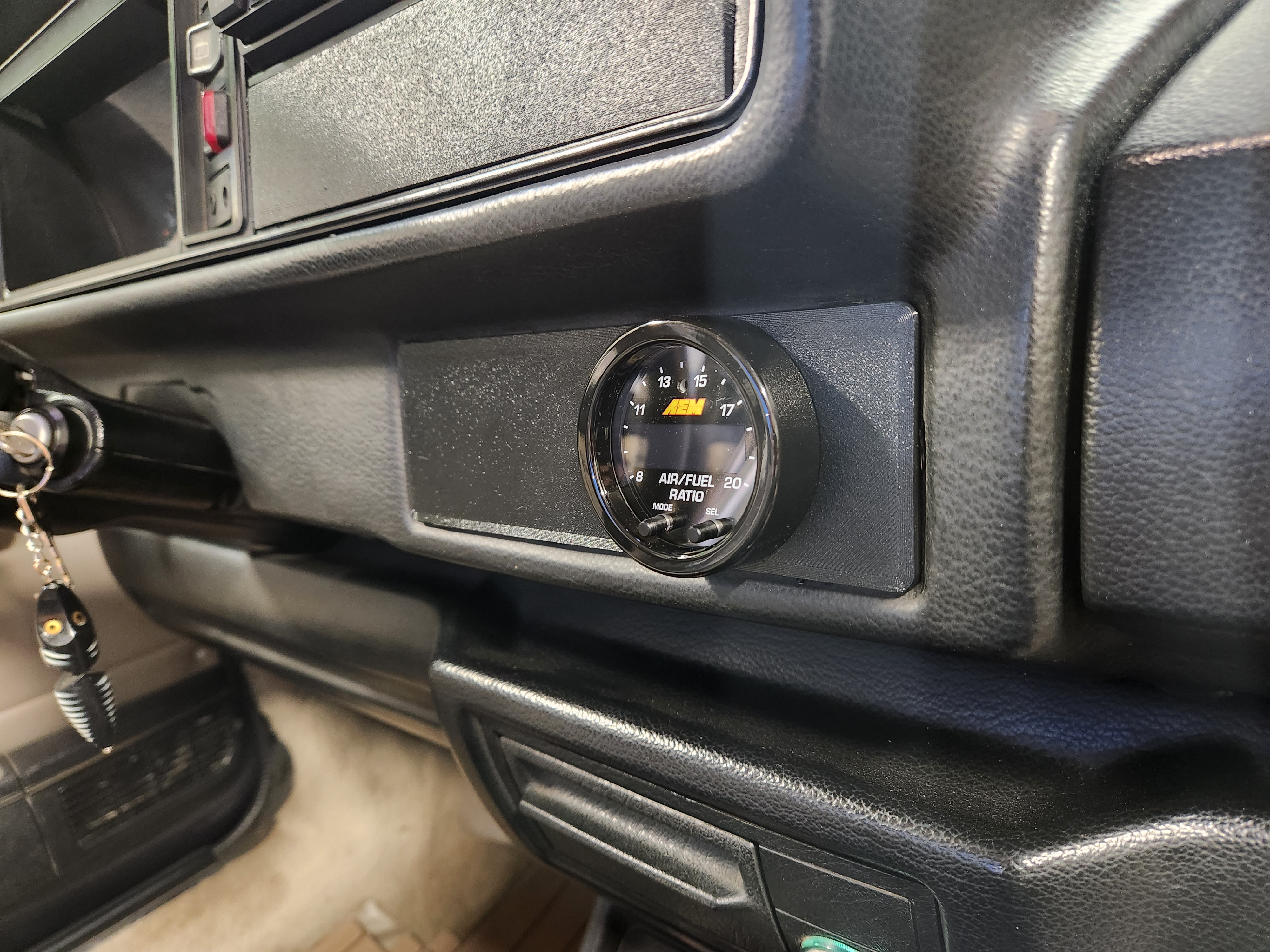

Mấy món này mình đều đã dựng model và test fit trên chiếc Volkswagen Cabriolet đời 1986 của mình. Về cơ bản chúng sẽ fit cho bất kỳ mk1 VW nào có khe gió trung tâm hình chữ nhật nằm bên dưới cụm điều khiển HVAC.

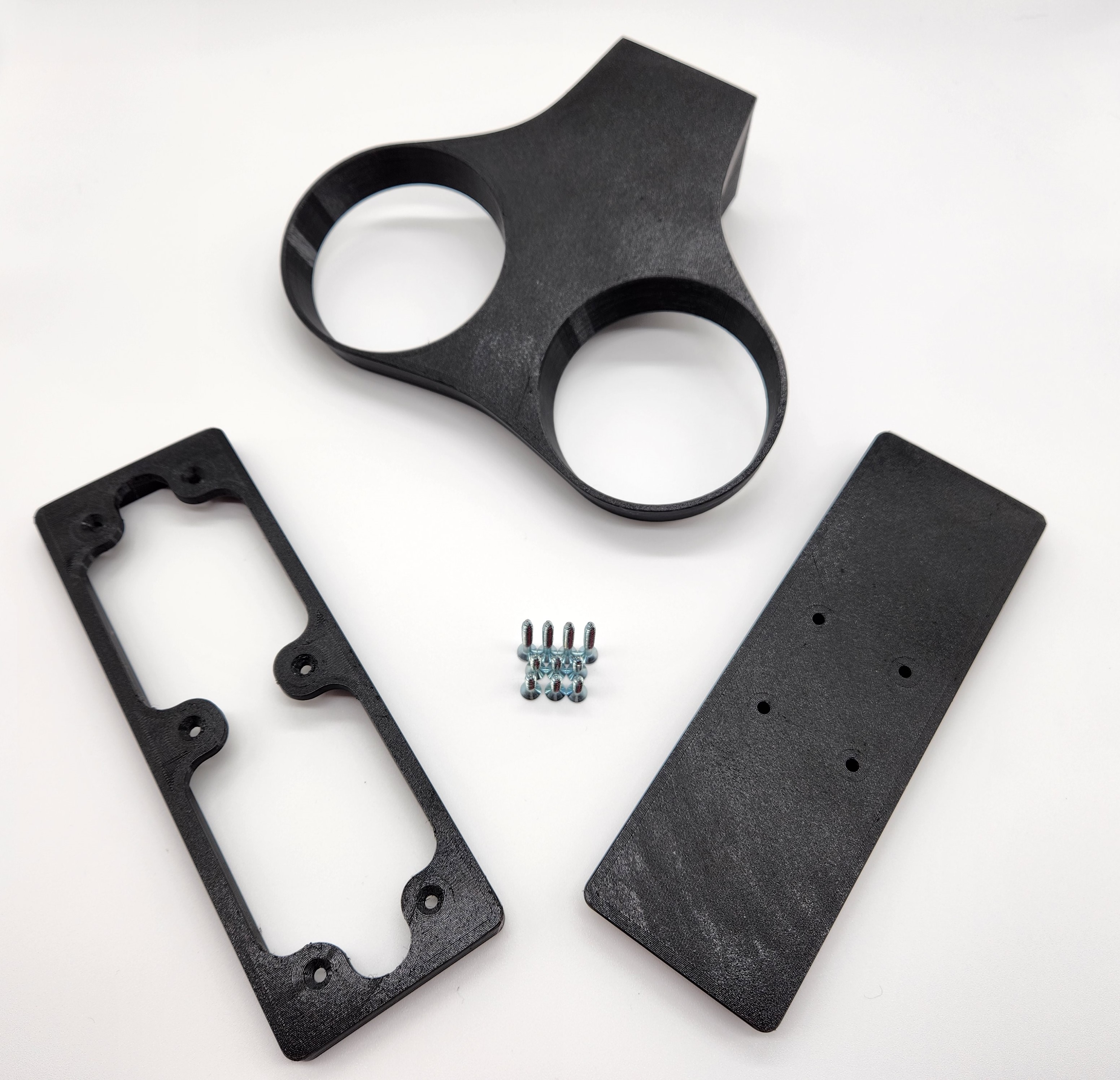

Tất cả các cấu hình đều cần một retainer và một front plate, hai phần này được bắt vít lại với nhau, kẹp phần khung taplo ở giữa. Bạn chọn gắn phụ kiện nào thì sẽ chọn loại mặt plate tương ứng.

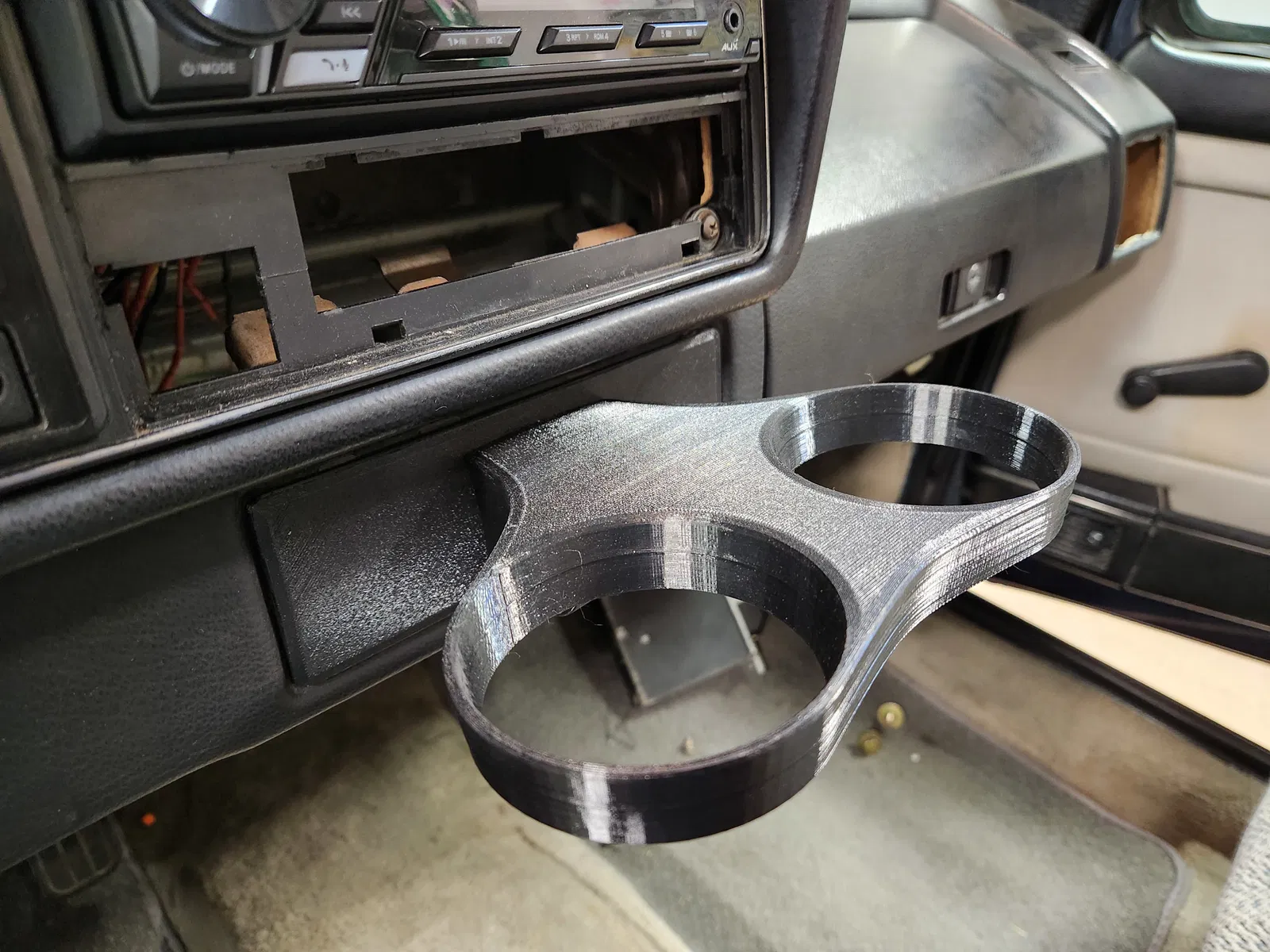

Ví dụ, để lắp cấu hình cup holder bạn cần in:
-Center vent retainer
-Center vent plate with holes for cupholder
-Center vent cup holder
CẦN PHẦN CỨNG (HARDWARE)!
Các chi tiết được thiết kế để lắp bằng vít #6 đầu chìm (countersunk) dùng cho gỗ/kim loại. Loại dài 5/8" để bắt retainer vào faceplate (6 cái) và loại dài 1-1/4" để bắt cupholder vào faceplate (4 cái)
Mình khuyên nên in với 4-6 walls để phần lỗ bắt vít có đủ độ cứng cho ren vít ăn chắc.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
