Antenna St. Louis POTA 20 (Vertical 20m di động)

Bản chỉnh sửa ngày 6 tháng 10 năm 2025

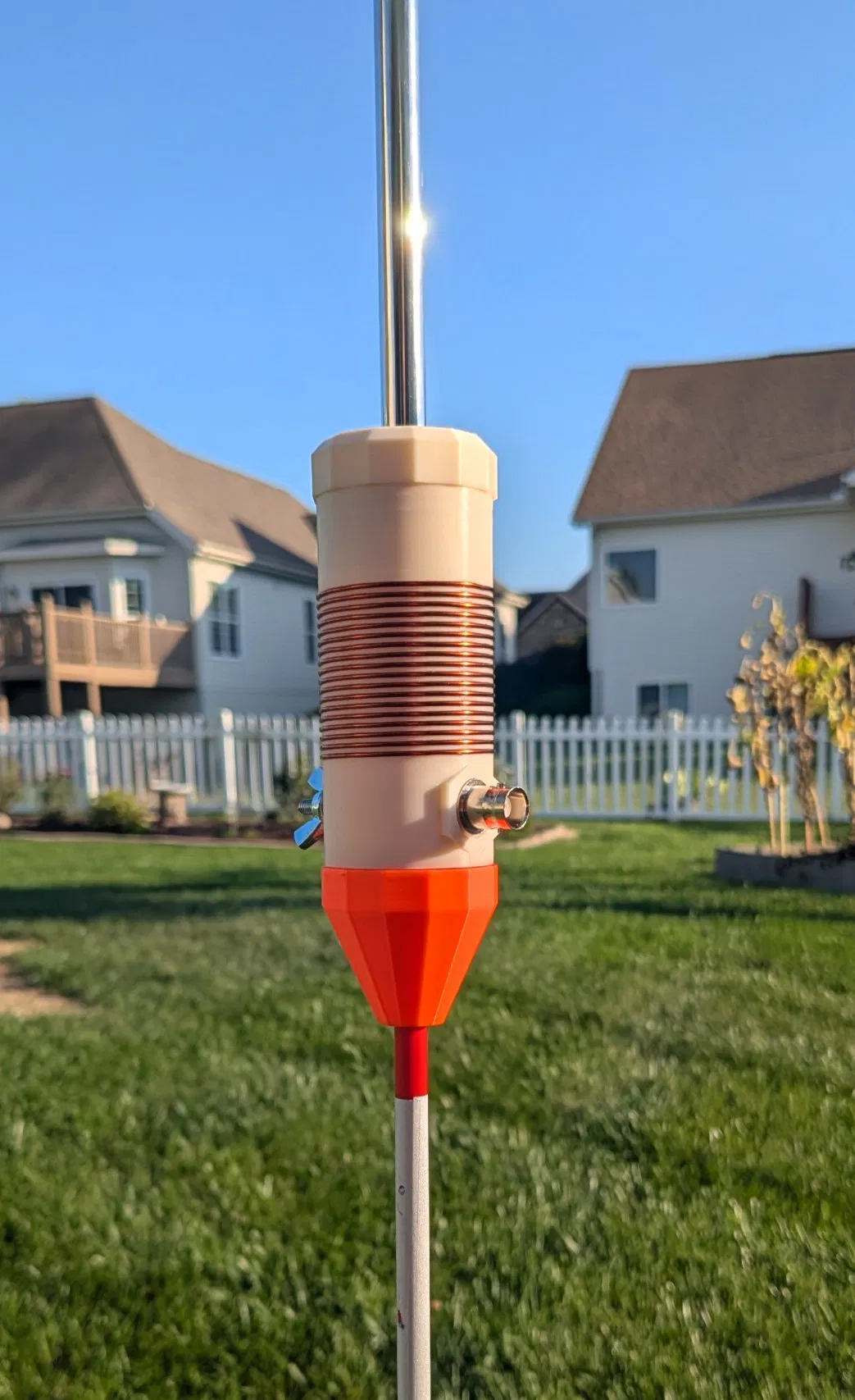

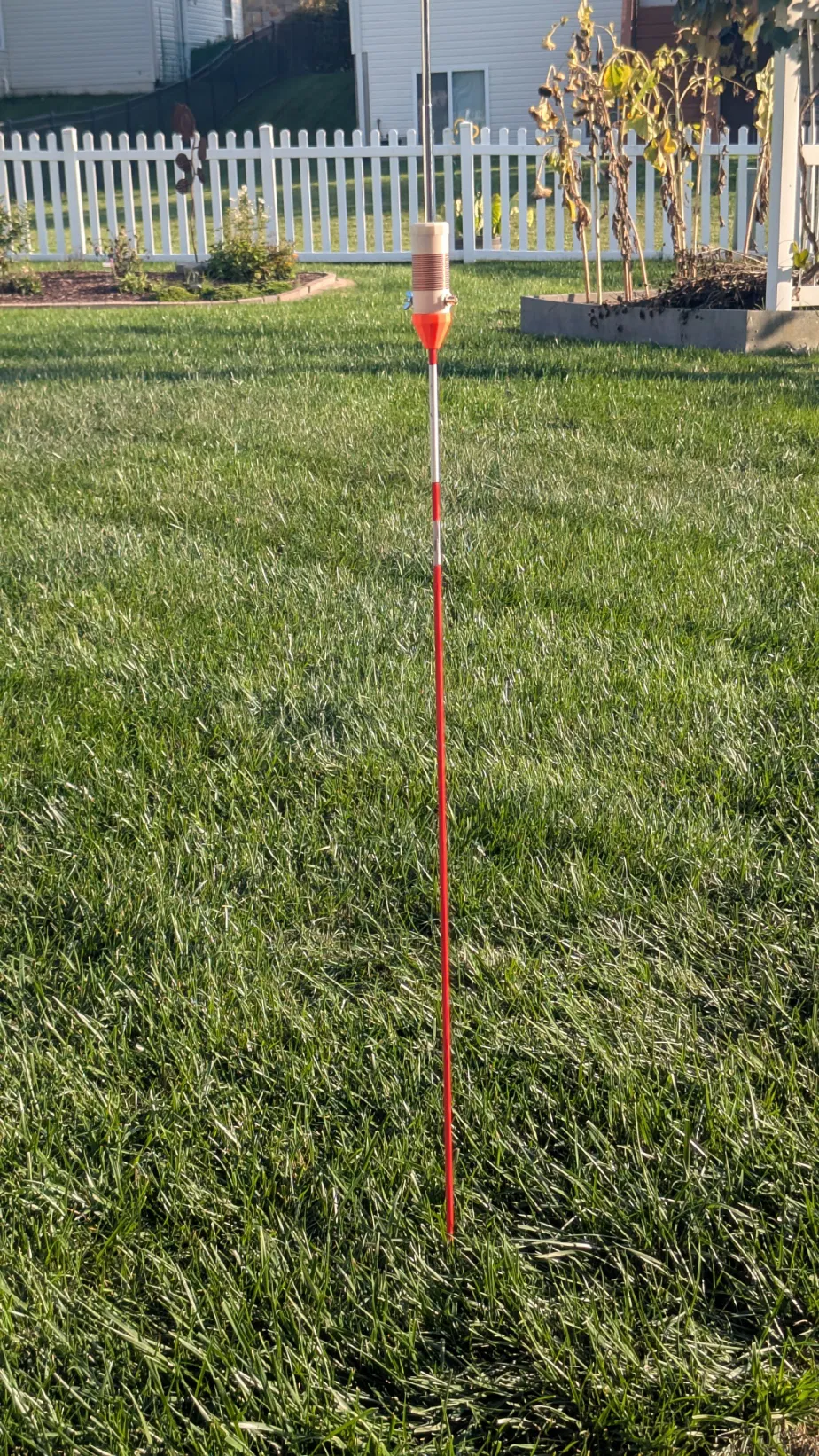

• Thêm nắp chụp để gắn antenna lên đầu một cây cọc sợi thủy tinh (fiberglass driveway marker). Cách triển khai rất nhanh: chỉ cần cắm cọc xuống đất rồi trượt antenna lên trên! Trong hình, đây là nắp màu cam. Tên file: "polecap.stl"

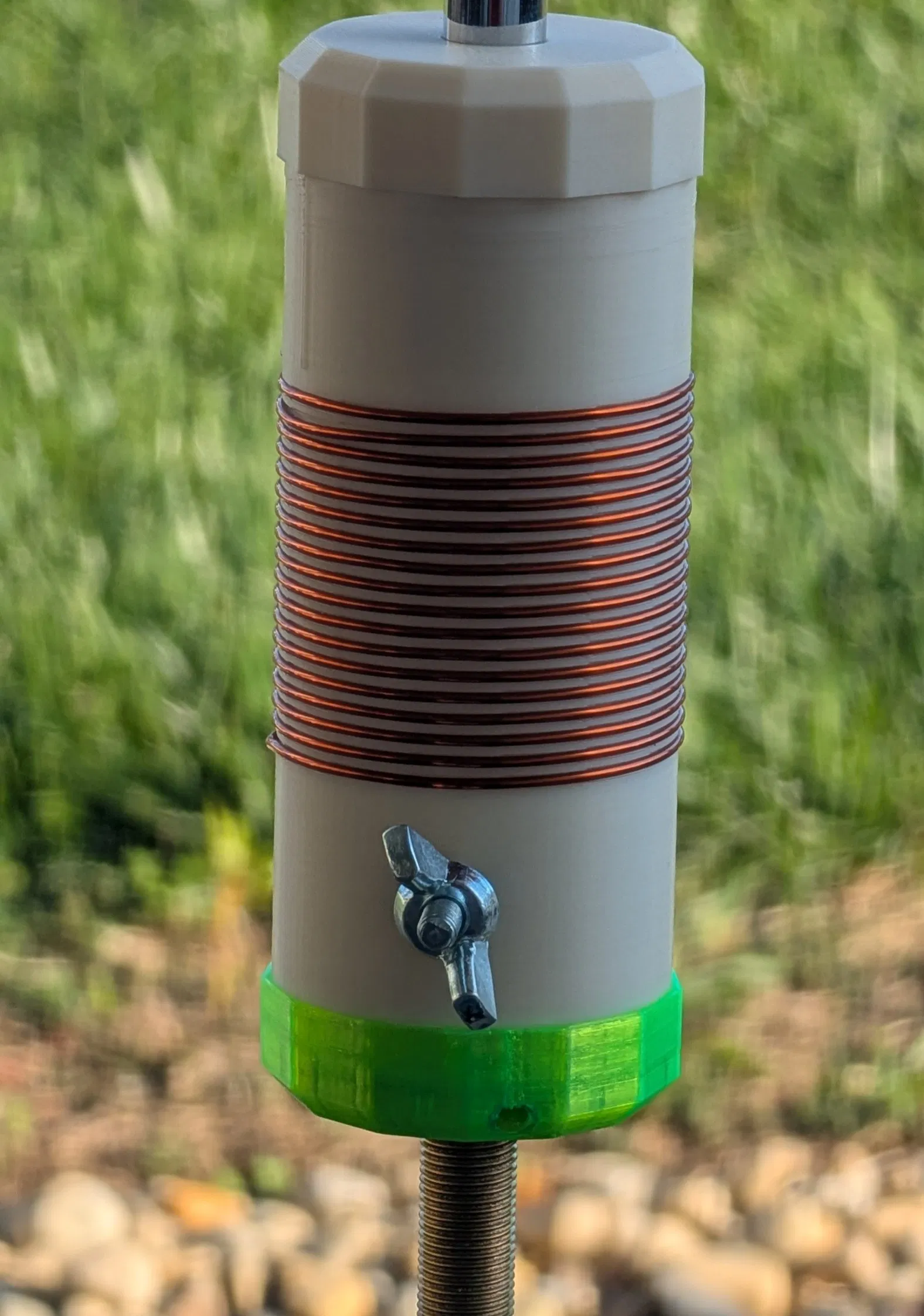

• Thêm nắp chụp có ren để dùng với ty ren chuẩn 1/8 NPT. Loại ty này ở Mỹ hay dùng làm phần trục chính của đèn điện (các bộ phận của đèn được lắp trên loại ty này). Trong hình, đây là nắp màu xanh lá. Tên file: “lampcap.stl”

Thiết lập in (Print Settings)

• Supports:

Không. Canh hướng đúng như trong các file là in được mà không cần support

• Resolution:

Khuyến nghị 0.15 để tránh gặp vấn đề với phần ren in ra

• Notes:

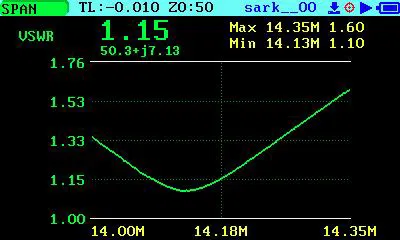

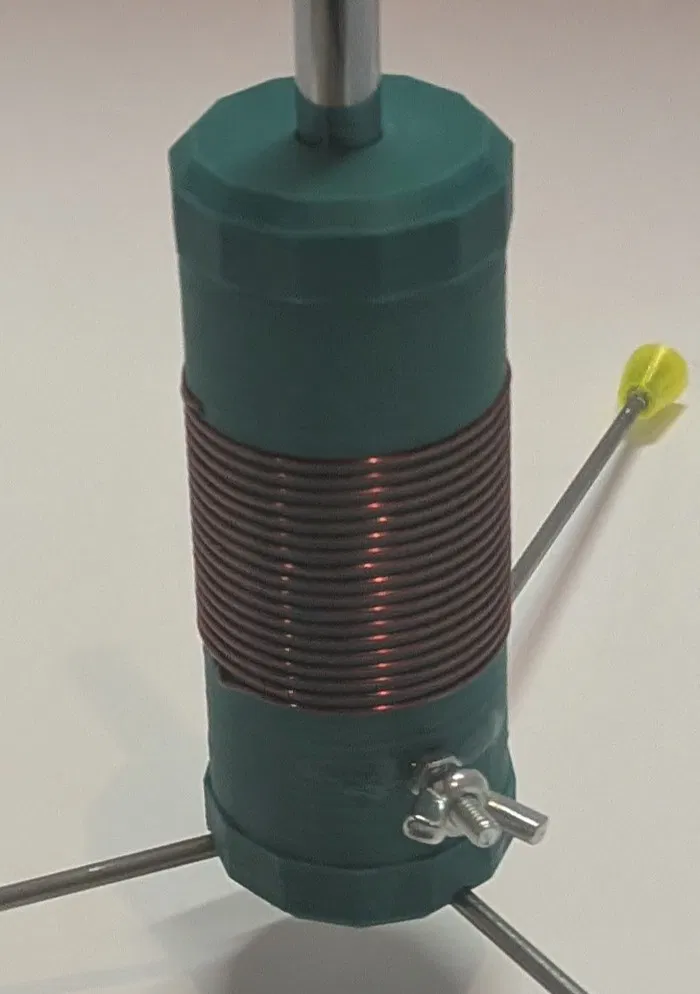

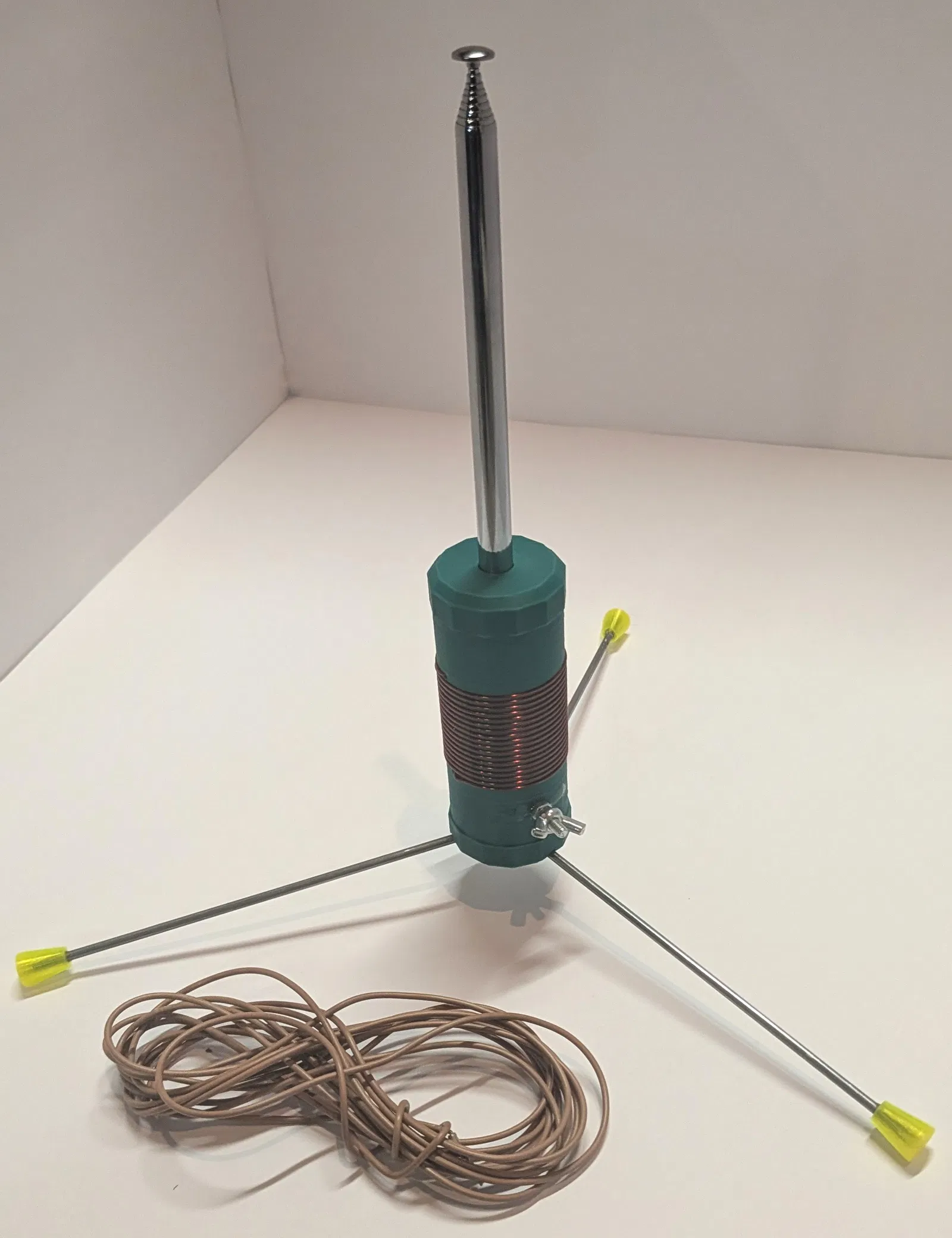

Đây là một antenna vertical rút gọn, thiết kế để dùng với whip antenna xếp gọn 10 đoạn dài 118cm, được tune cho băng tần amateur 20m khi dùng kèm counterpoise dài 13.5 ft (4m).

Danh sách vật tư (dành cho người làm ở Mỹ)

• BNC female bulkhead connector (ví dụ: https://tinyurl.com/bdfa553u)
• ~ 8ft dây magnet wire cỡ 18 gauge để quấn 24 vòng (16 gauge có thể cũng dùng được)
• 2x ốc M4x25mm
• 3x đai ốc M4
• Long đền vênh (lock washer) M4
• Ốc vặn tay (thumbscrew) M4
• BNC adapter
• Hillman 1/4-in x 20 Brass Wood Insert Nut - mua ở Lowes, Item #137388 | Model #880549 - đây là ngàm gắn tripod vừa dễ làm vừa chắc
• 3x ty thép 1/8" (cũng mua ở Lowes, cắt dài xấp xỉ bằng chiều dài whip khi xếp gọn)
• Whip antenna 10 đoạn dài 115cm (thực tế 118cm) (ví dụ: https://tinyurl.com/yc7rjh8a)
• 14ft (4m) dây nhiều sợi (stranded wire). Cỡ nào cũng được, nhưng mình dùng cỡ 18
• 2x đầu cos càng cua (wire spade connector) kiểu như (https://tinyurl.com/3xpvz26v)

Hướng dẫn ngắn:

1. In các chi tiết nhựa. Tất cả chi tiết nên để đúng hướng như trong file đã cung cấp. Bạn sẽ cần 3 “feet” (chân) cho phần gá để bàn.

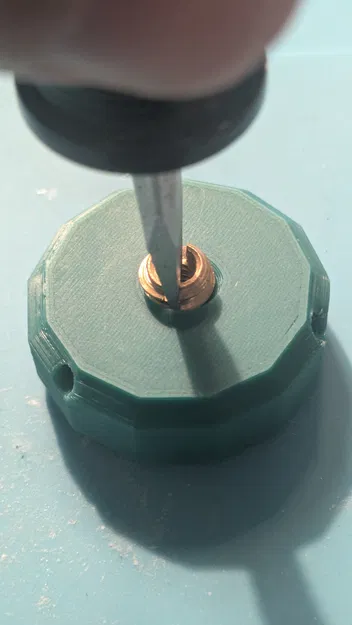

2. Lắp Brass tripod mount vào phần đế.

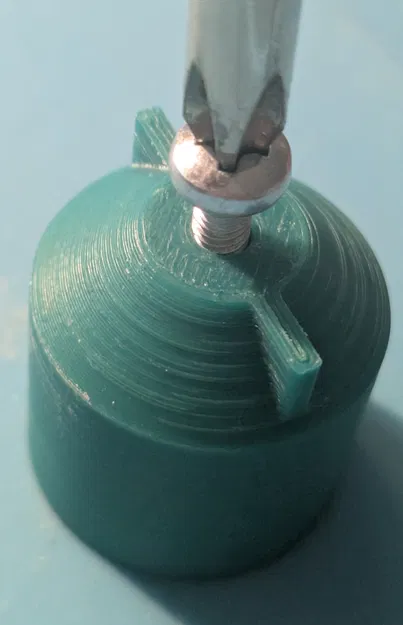

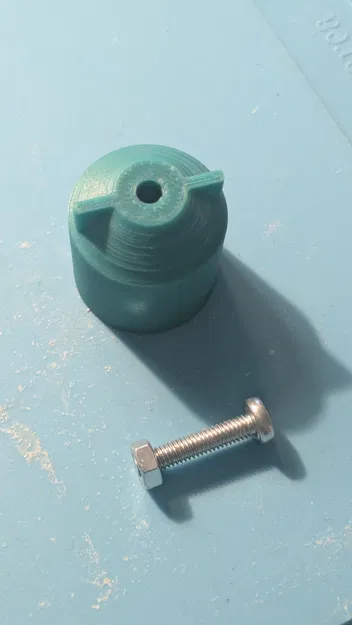

3. Lắp cụm antenna bằng cách đặt đai ốc M4 vào lỗ lục giác, rồi đưa ốc M4 xuyên qua “đầu nhọn” của bushing để ăn ren với đai ốc. Khi siết ốc, bạn sẽ kéo đai ốc vào trong bushing và sẽ cảm nhận lực căng khá lớn khi đai ốc chạm tới đáy.

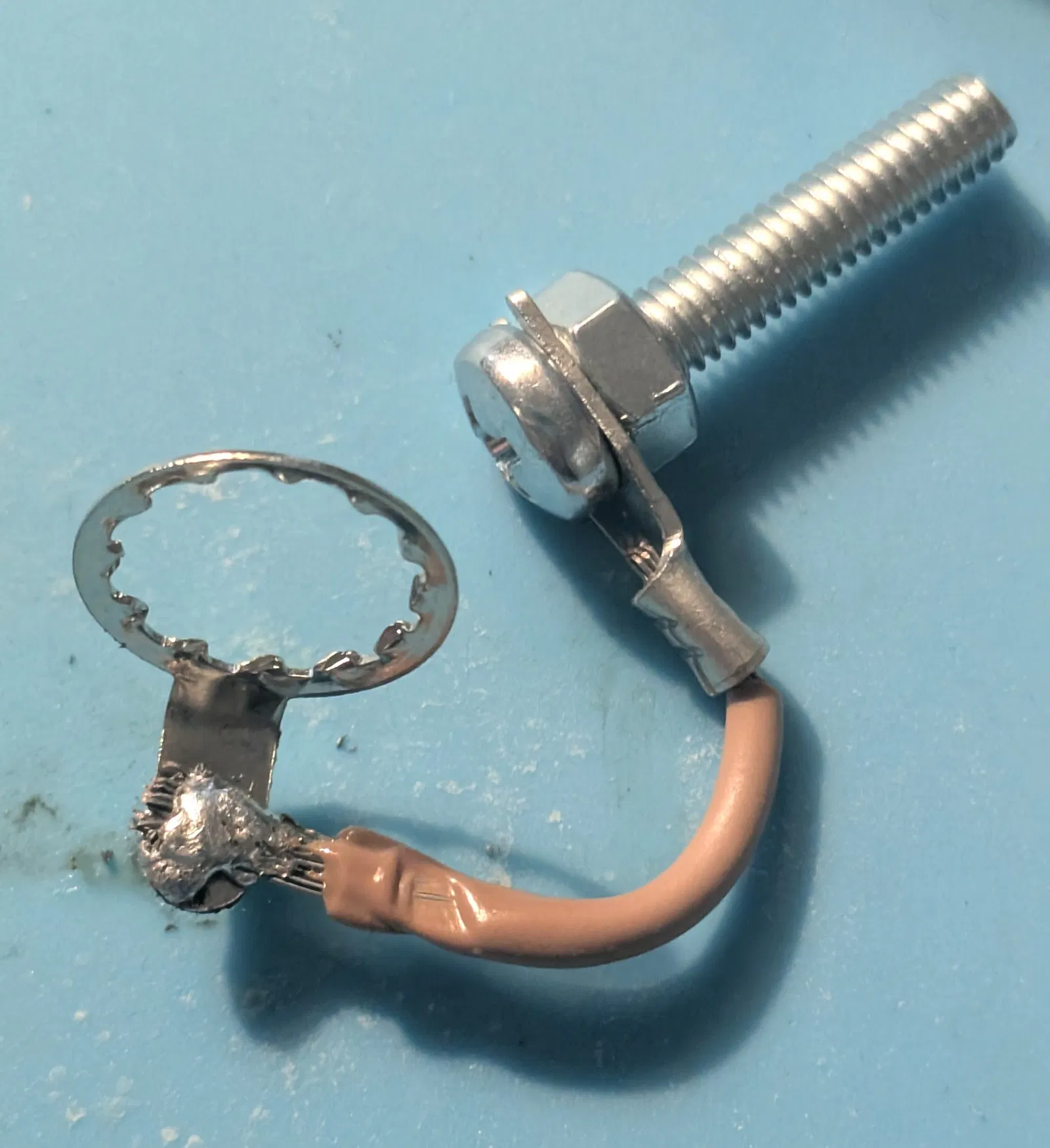

4. Hàn một đoạn dây ngắn (2") vào vòng mass (ground ring) của BNC, và bấm một đầu cos càng cua (crimp-on spade connector) ở đầu còn lại. Dùng một đoạn dây stranded dư ra từ counterpoise.

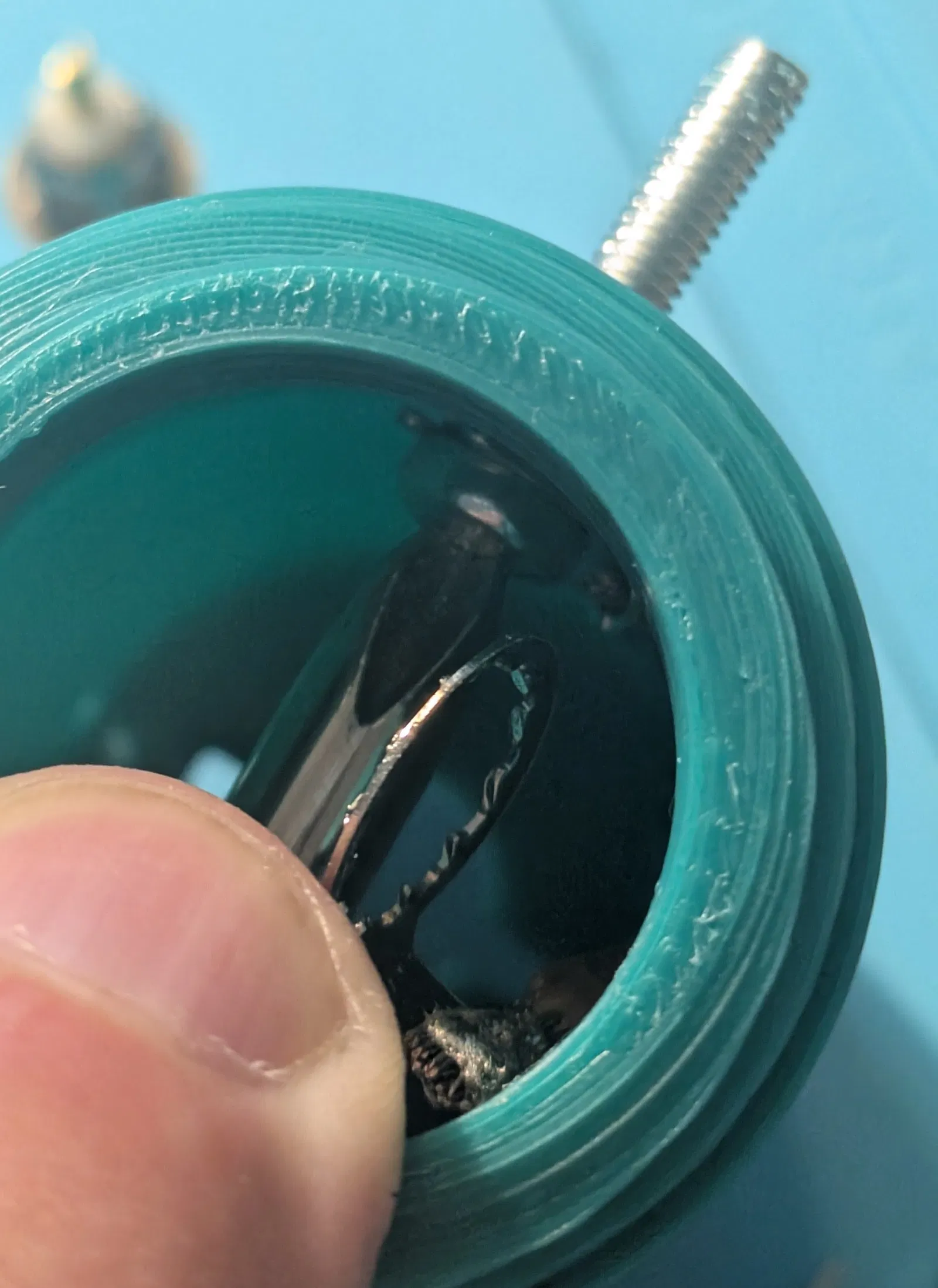

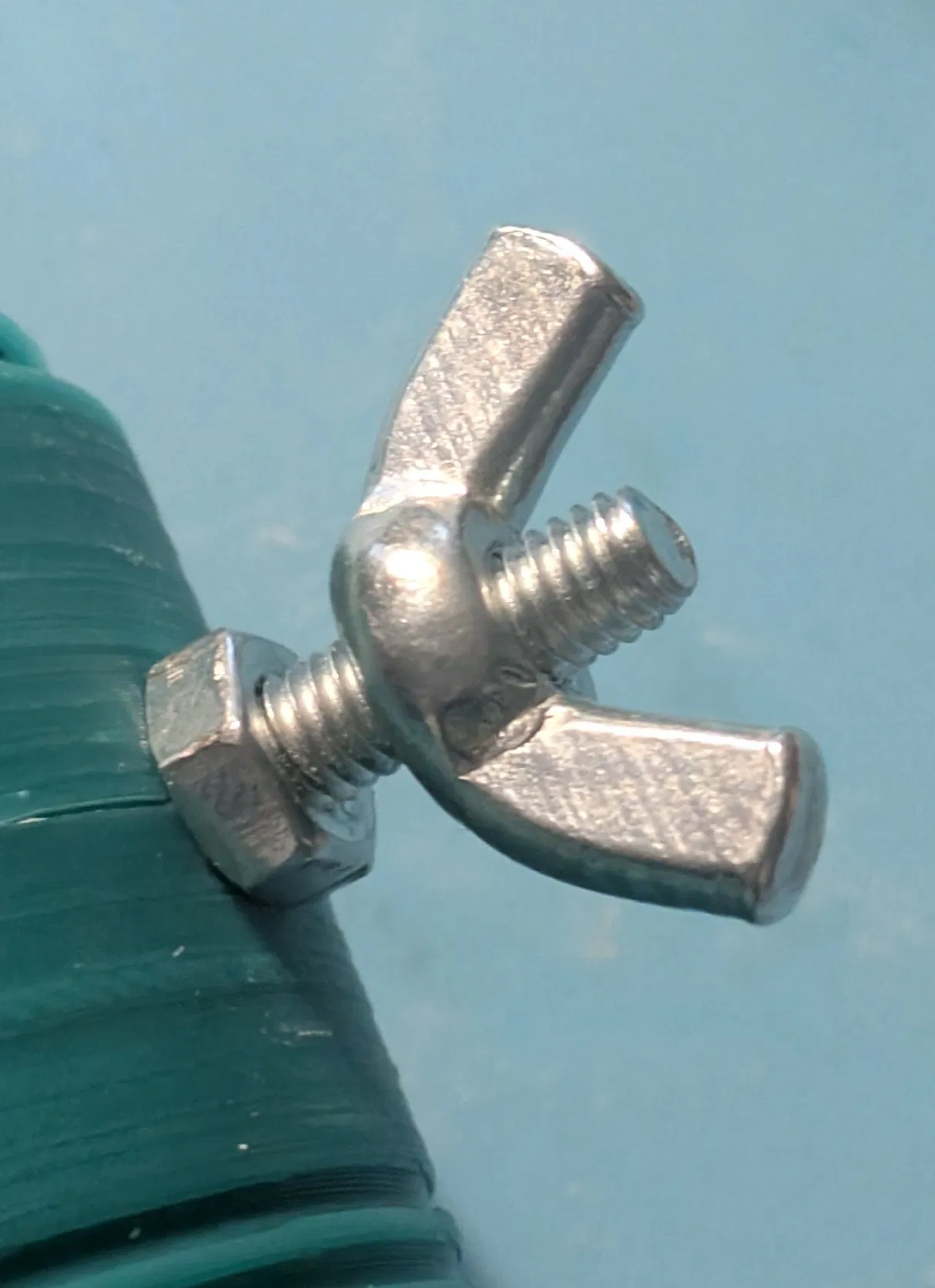

5. Vặn một đai ốc M4 lên một con ốc M4x25. Sau đó gắn dây vào con ốc và siết lại. Đưa con ốc và dây vào lỗ TỪ BÊN TRONG hướng ra ngoài. Bắt thêm một đai ốc nữa từ phía ngoài đế. Dùng lỗ gắn BNC để đưa dụng cụ vào giữ đầu ốc trong lúc siết đai ốc này. Chừa đầu dây có vòng mass BNC thòng ra ở lỗ dưới của thân chính. KHÔNG SIẾT QUÁ CHẶT ĐAI ỐC – SẼ LÀM HƯ NHỰA.
6. Gắn BNC cable mount, nhớ để vòng mass áp vào nhựa phía trong trước, rồi mới tới lock washer và đai ốc. Đây là bước hơi “lằng nhằng” nhất vì dây mass cứng sẽ làm vòng mass khó nằm đúng trên ren BNC. Ráng làm từ từ, có đèn sáng cho dễ nhìn. Siết đai ốc bằng kìm mũi nhọn.

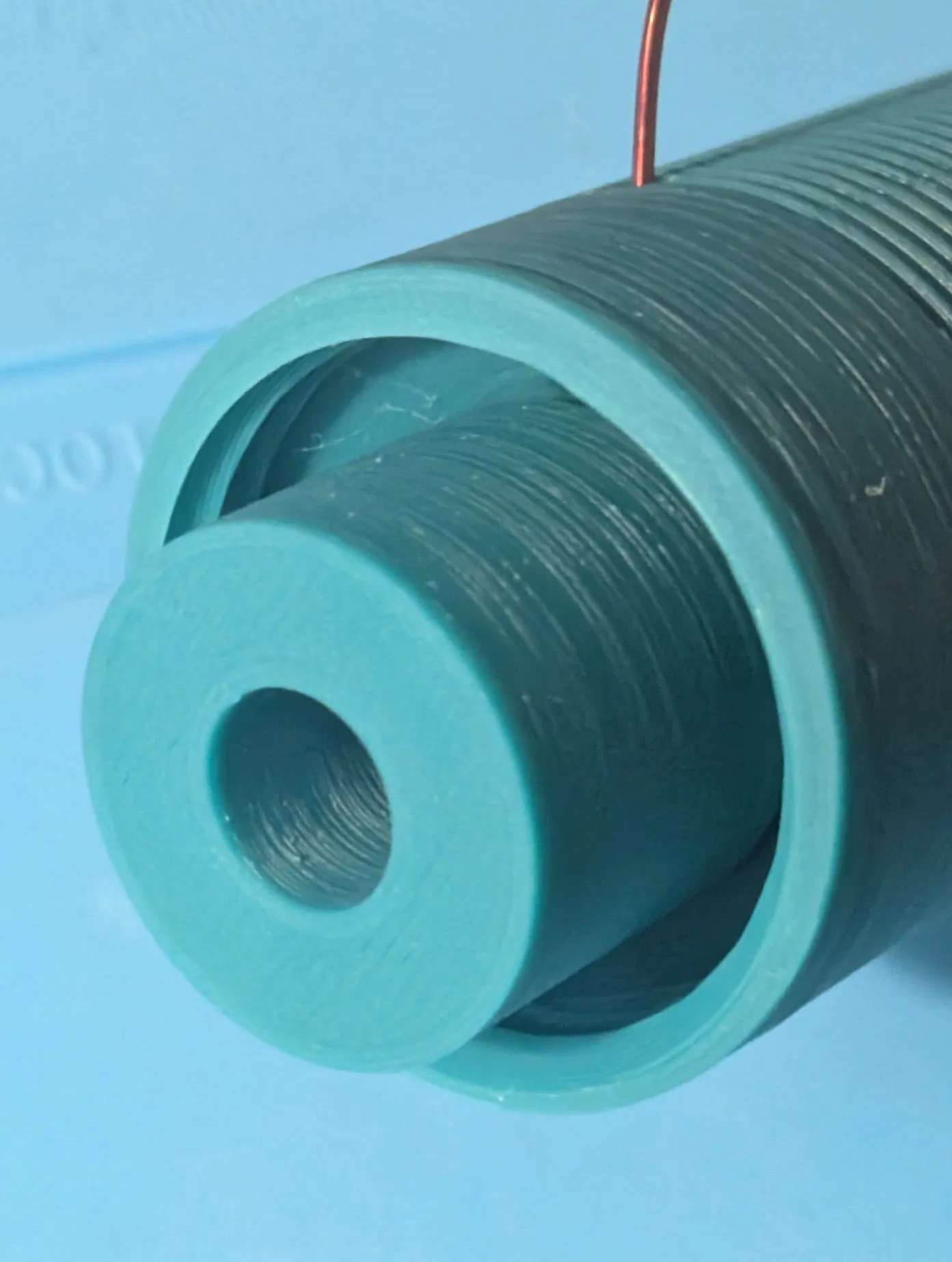

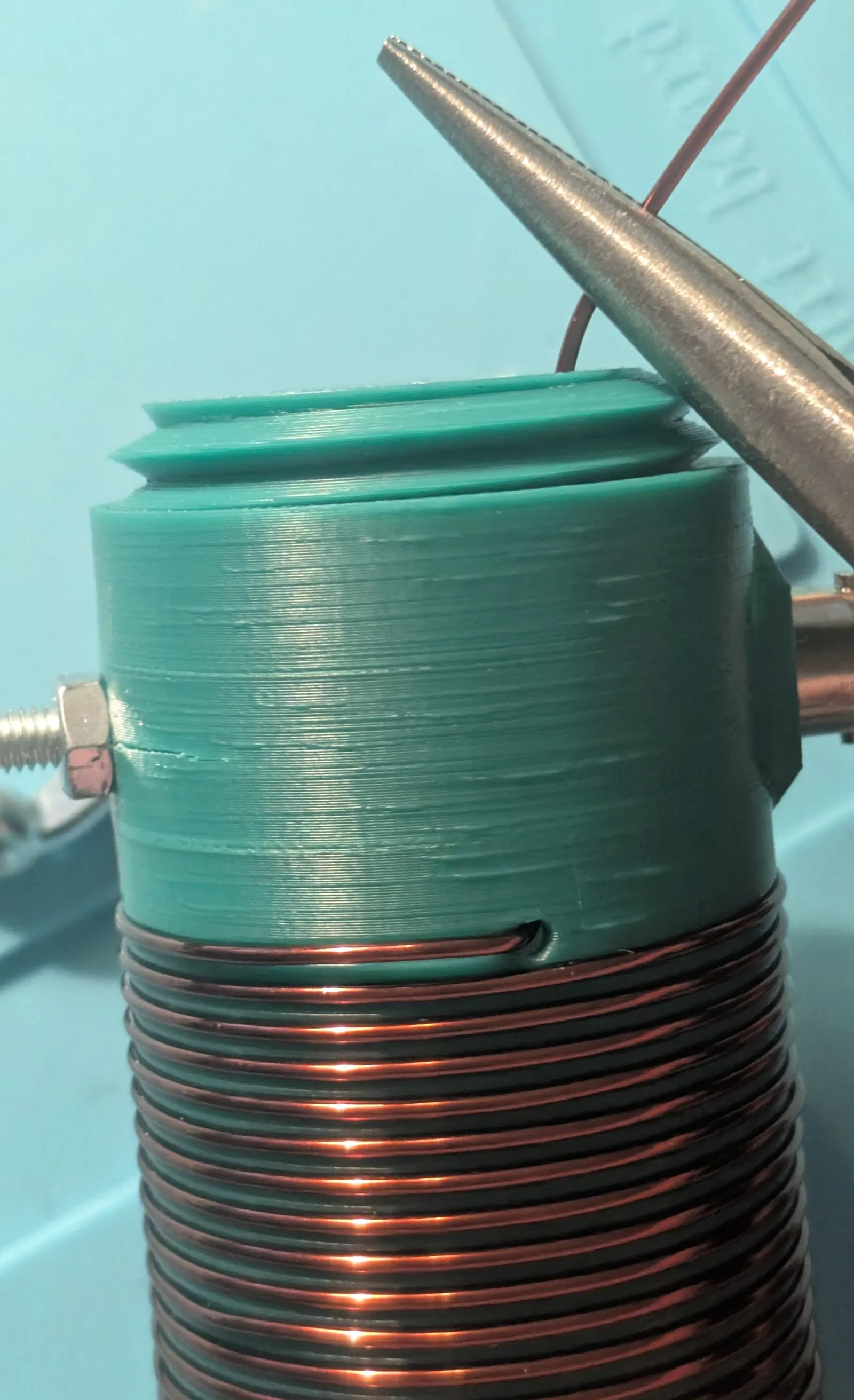

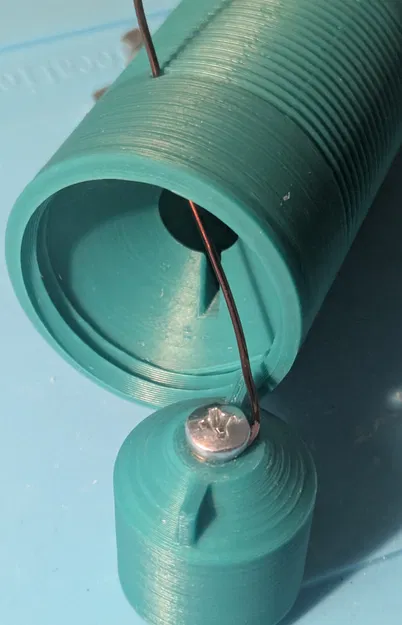

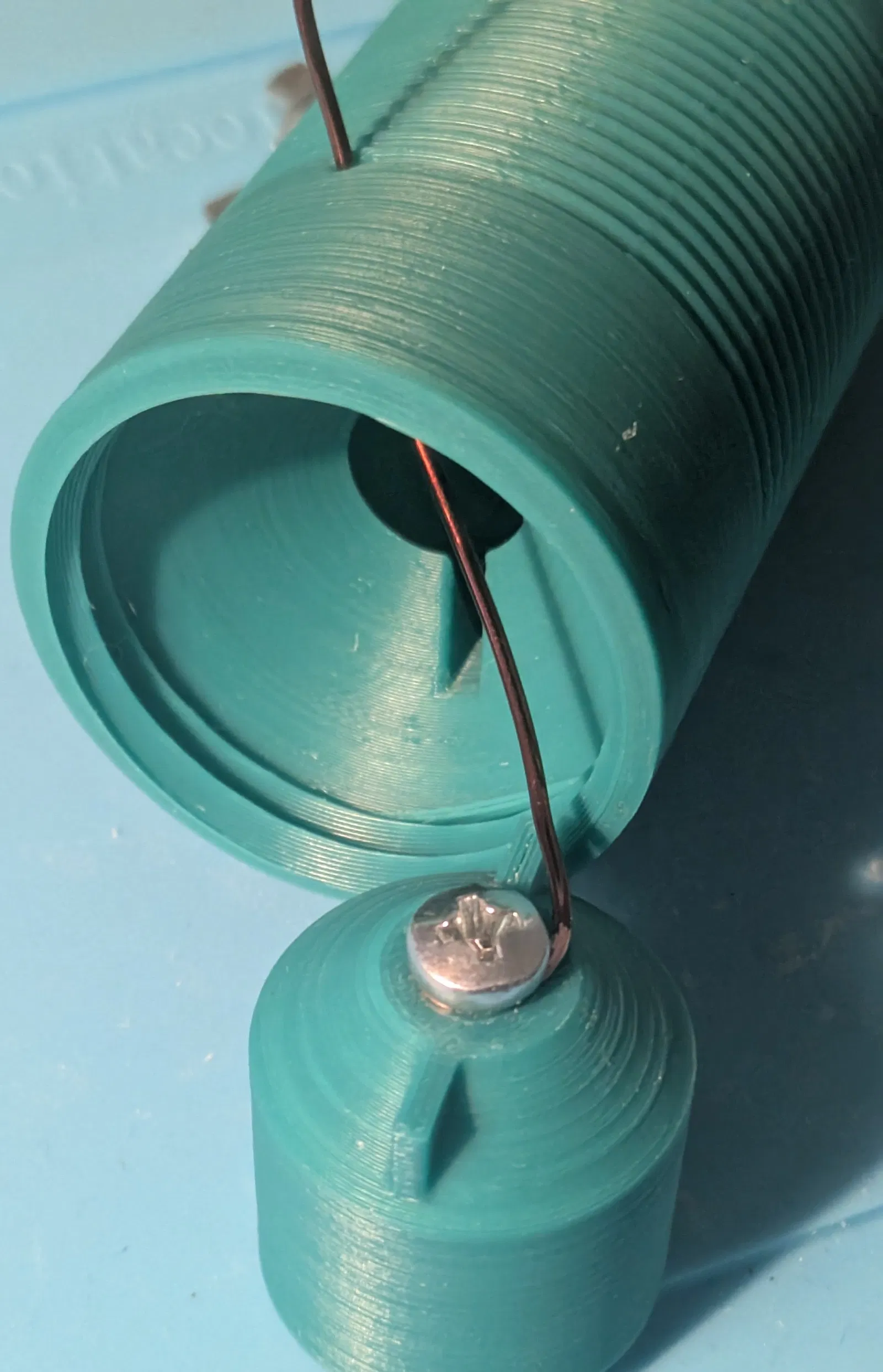

7. Bắt đầu quấn cuộn coil bằng cách luồn dây qua lỗ trên cùng của thân coil và cho ra lỗ giữa (nơi whip/antenna sẽ đặt vào). Tuốt vỏ ở đầu dây và gắn vào đầu con ốc M4 đã lắp trong bushing. Kéo hết độ rơ của dây rồi đặt bushing ngồi xuống thân coil. Lúc này cũng nên vặn vòng giữ (upper retaining ring) phía trên vào.

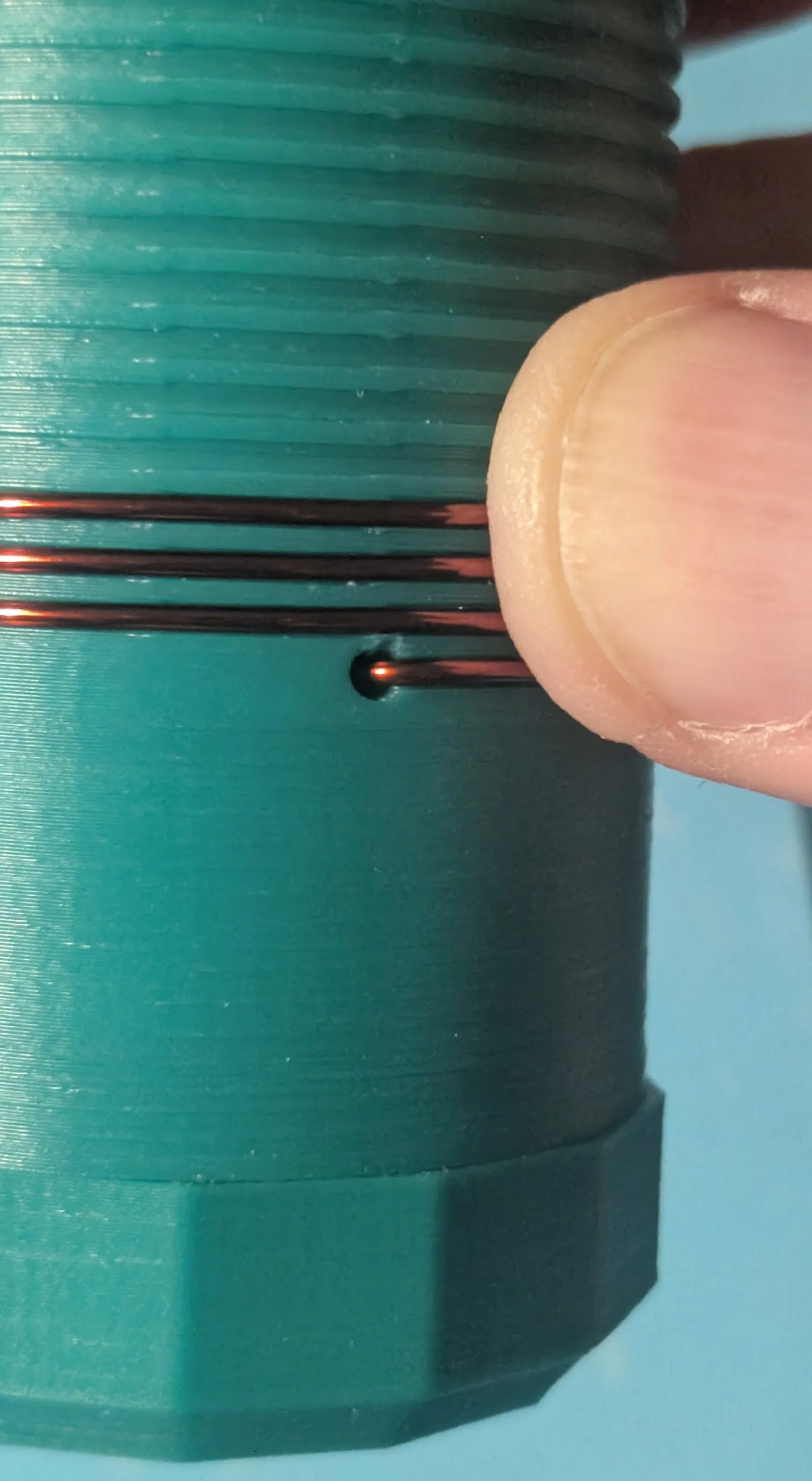

8. Quấn 18 vòng dây quanh phần đế coil – KHÔNG ĐỂ DÂY BỊ CHÙNG. Luồn phần dây còn lại vào lỗ nhỏ ở đáy coil rồi cho ra phía dưới thân. Kéo căng. Gấp dây tì vào mặt trong của coil sẽ giữ đủ lực căng để coil không bị tuột.

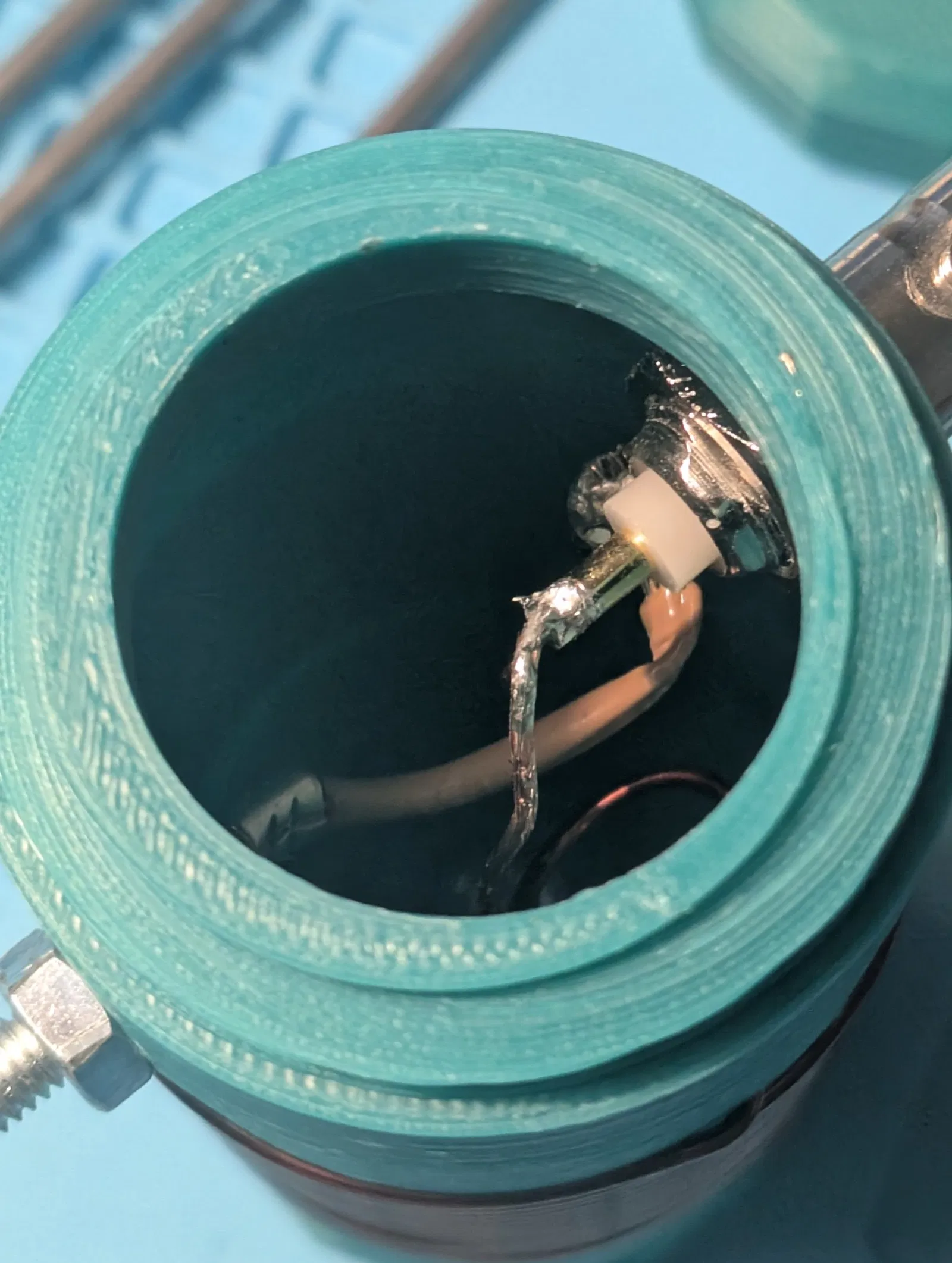

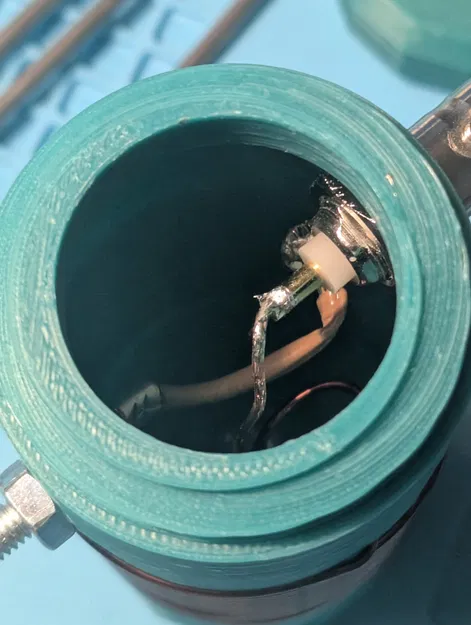

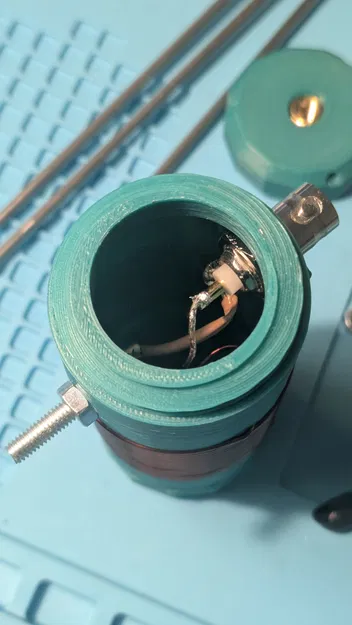

9. Cắt dây ngắn nhất trong mức bạn thấy yên tâm. Mình chừa khoảng 3/4" thò ra khỏi đế. Tuốt đầu dây và hàn vào chân giữa (center) của BNC adapter.
10. Vặn phần đế vào.
11. Gắn “safety feet” cho 3 chân tripod nếu có. Mấy cái chân này không thật sự hữu dụng lắm nhưng giúp khỏi vô tình chọc trúng mắt! Mình làm nhám phần đầu của ty 1/8" và dùng keo epoxy để cố định. Ba chân sẽ lắp hơi nghiêng trong 3 lỗ quanh viền đế như bạn thấy.
