Cầu dàn thép Märklin H0 Rail-C 188mm đoạn thẳng (nhiều chi tiết)

Động lực

Khi dựng cầu hoặc đoạn dốc đường ray mô hình theo kiểu tạm thời, bạn sẽ cần các trụ đỡ với nhiều chiều cao khác nhau.
Dùng Lego cho việc này thì nhìn không được “thật” lắm.
Vì vậy mình thiết kế một hệ trụ đỡ đường ray mô hình dạng lắp ghép, cho phép bạn tạo bất kỳ chiều cao trụ nào bạn cần.

Để cây cầu thép dàn (steel girder bridge) trông thực tế hơn, mình thiết kế một phần tử đỡ ray cho đường thẳng Märklin Rail-C 188mm.
Các phần tử này đặt vừa lên trên hệ trụ cầu dạng modular và có thể nối với nhau bằng snap-in-connectors.

Thiết kế chừa dung sai (tolerance) đủ để đáp ứng các độ dốc thay đổi cần thiết cho phần dốc lên/xuống của cầu.

Hệ Märklin Rail-C được dự định dùng chung với thiết kế này.

In (Print)

In bằng prusament PLA (Gentleman's Grey)

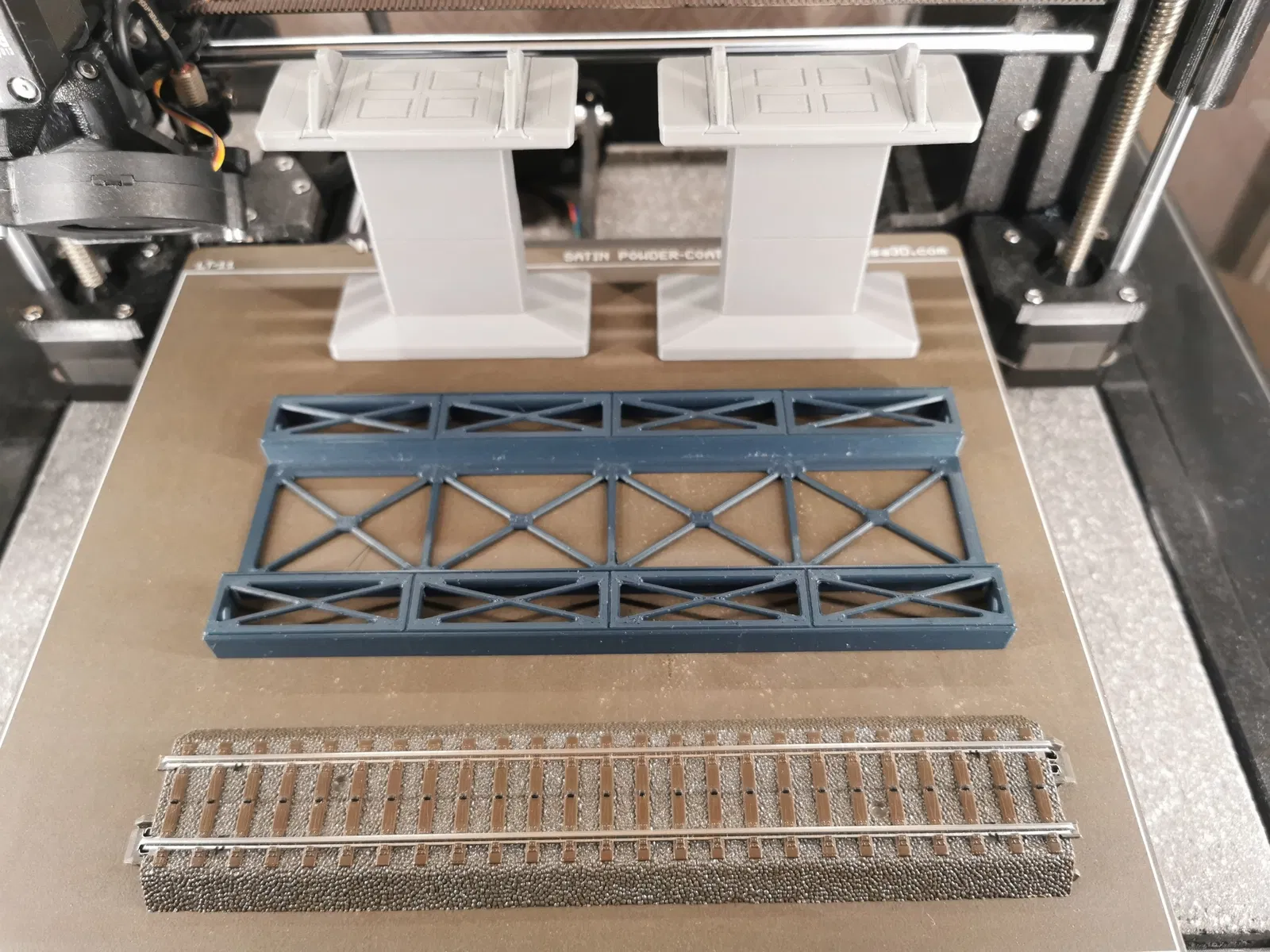

Để làm trọn một đoạn dốc hoặc một cây cầu có dốc lên/xuống, bạn sẽ cần khá nhiều trụ và phần tử đỡ ray.

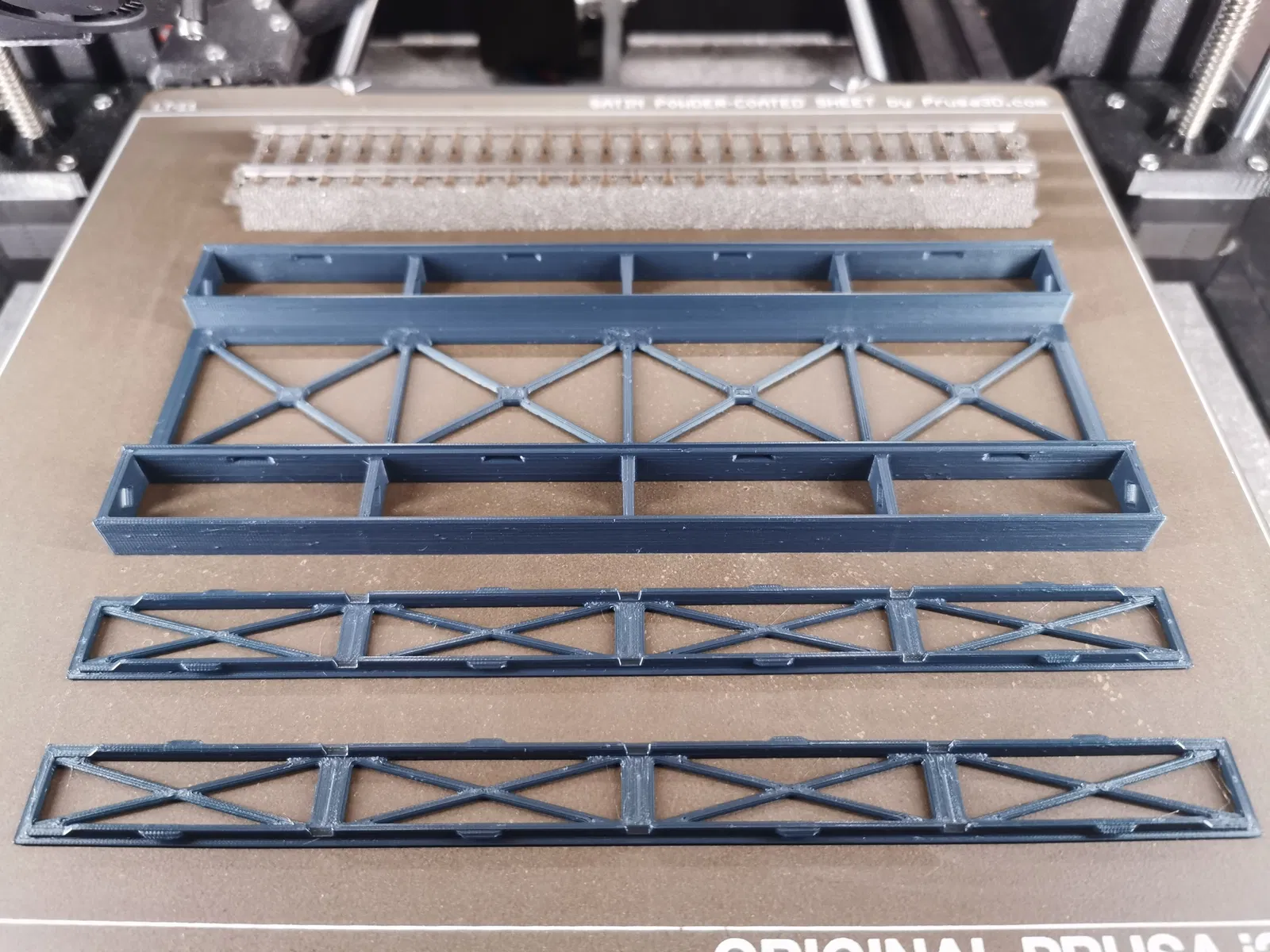

Để hoàn thiện 1 bộ phần tử đỡ cầu thép dàn Rail-C 188mm dạng thẳng (nhiều chi tiết), bạn cần in các thành phần sau:

  1x H0_Bruecke_gerade_188mm_Basis_v04.stl (phần đế)
     (hướng in: dựng đứng)
     (màu: Gentleman's Grey)

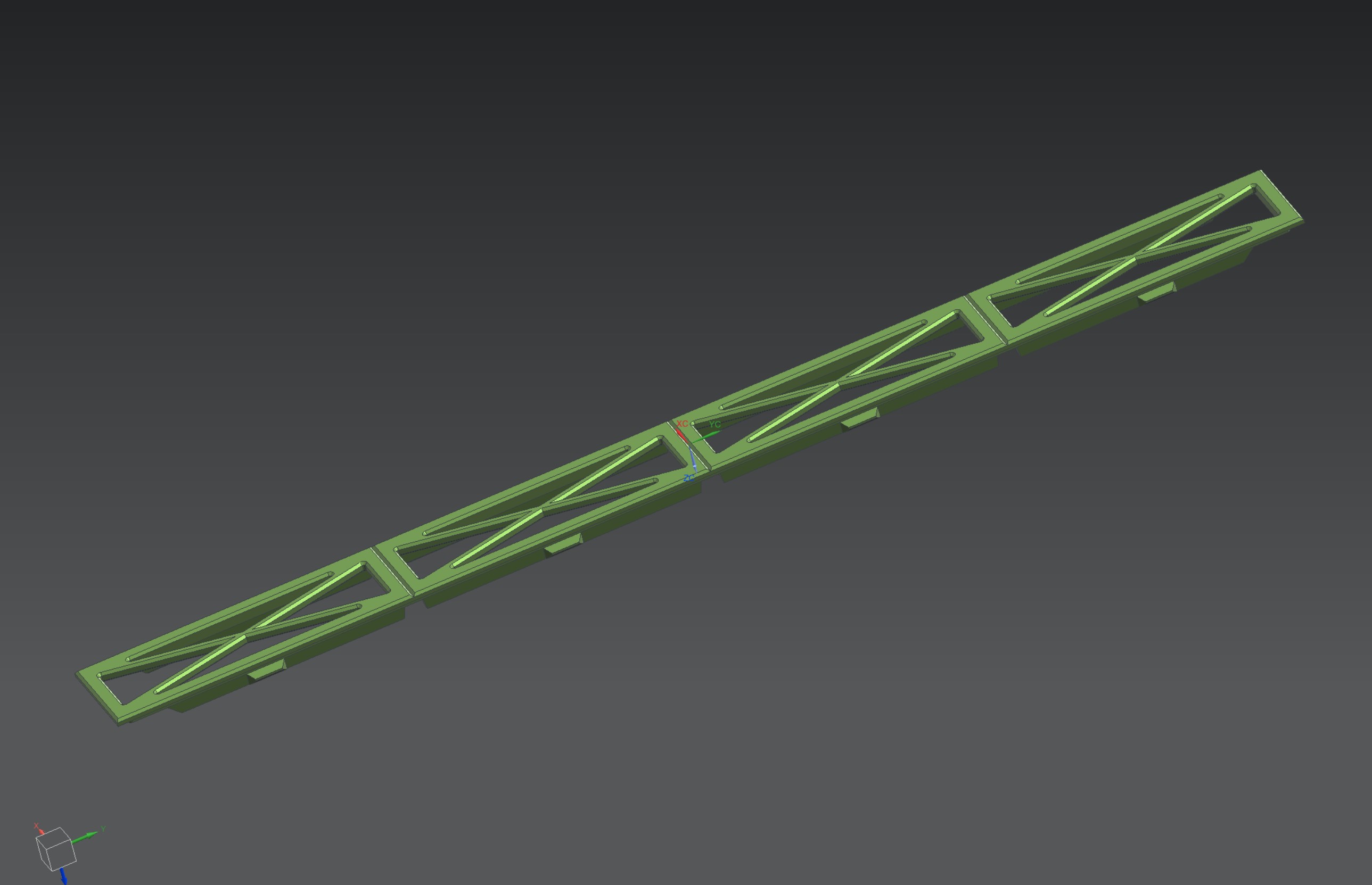

  2x H0_Bruecke_gerade_188mm_AbdeckGitter_v04.stl (lưới thép trái/phải)
     (hướng in: mặt trên úp xuống, đặt trên tấm kim loại smooth hoặc satin)
     (màu: Gentleman's Grey)
  2x H0_Bruecke_Verbinder_v01.stl (snap-in-connector)
     (hướng in: nằm nghiêng theo mặt bên trái hoặc phải)
     (màu: Gentleman's Grey)

Lắp ráp (Assembly)

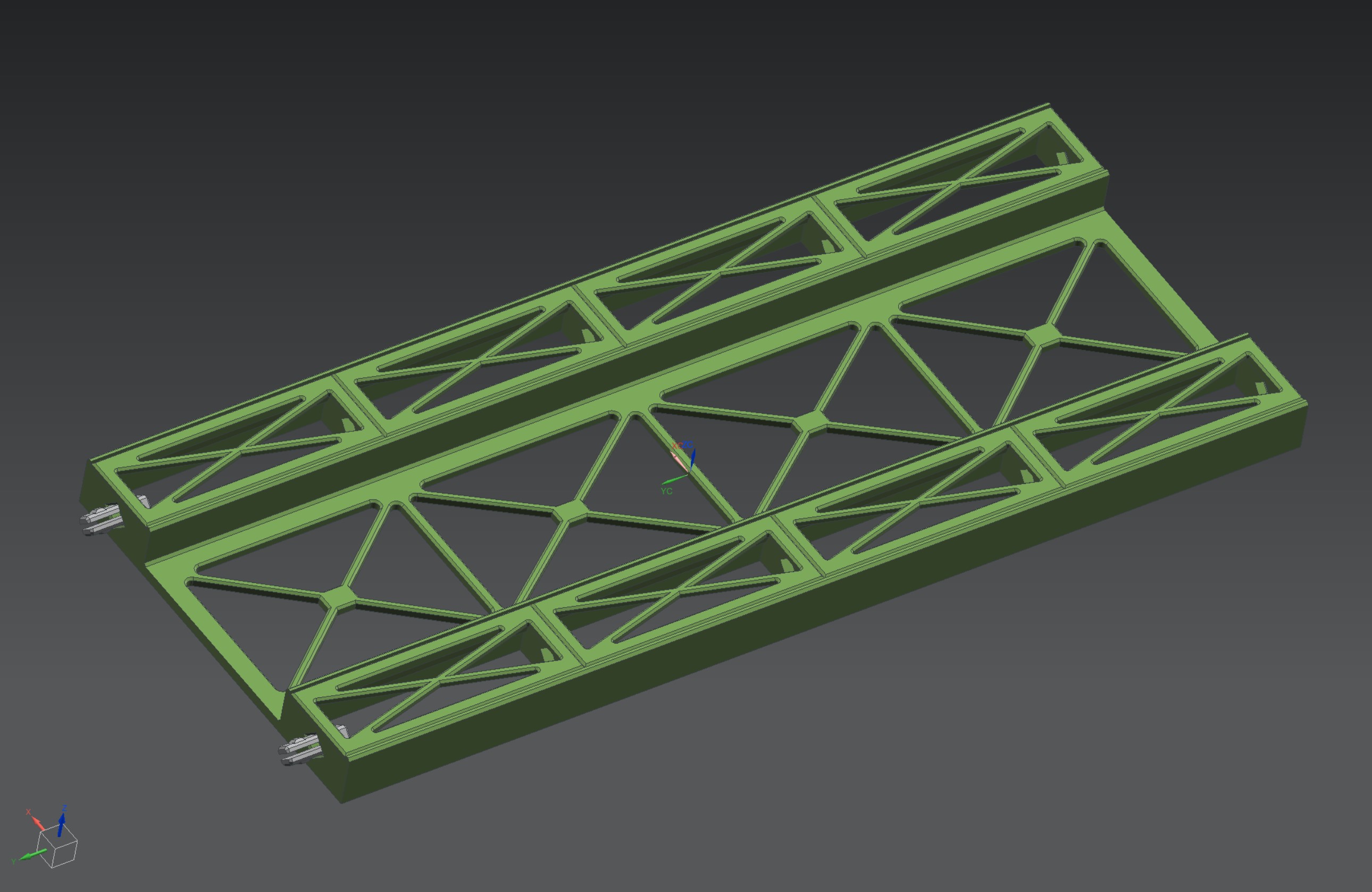

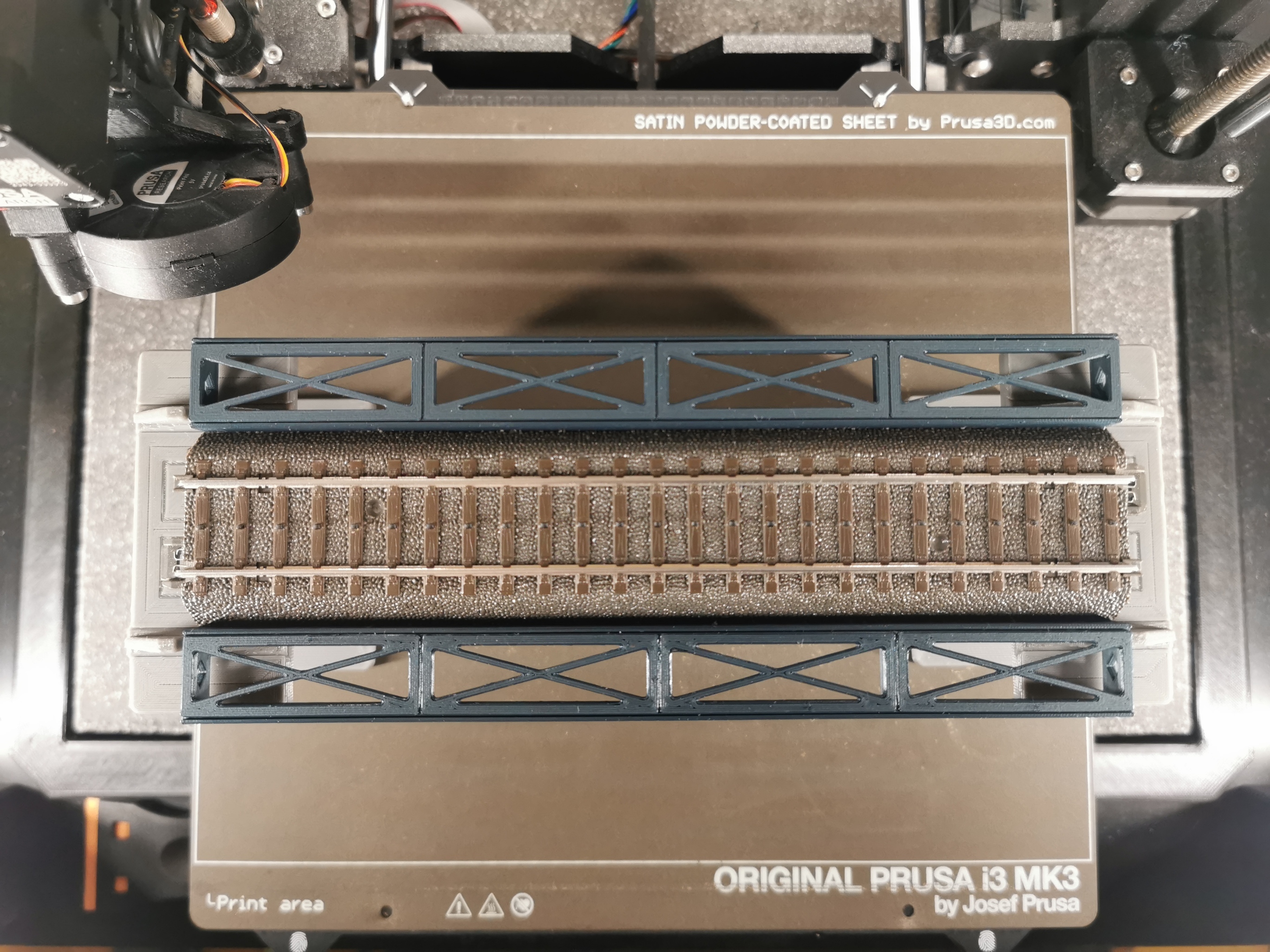

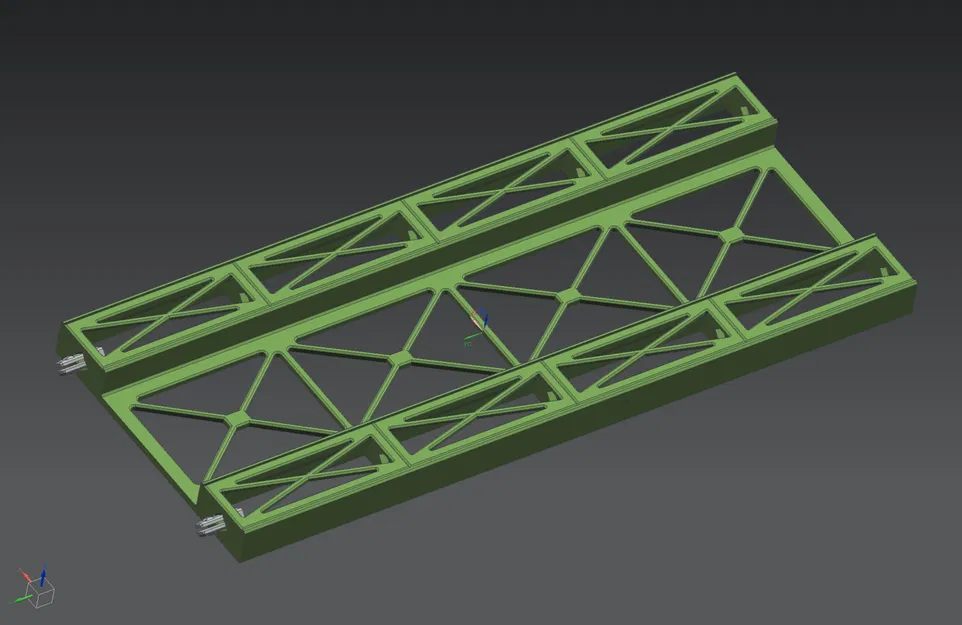

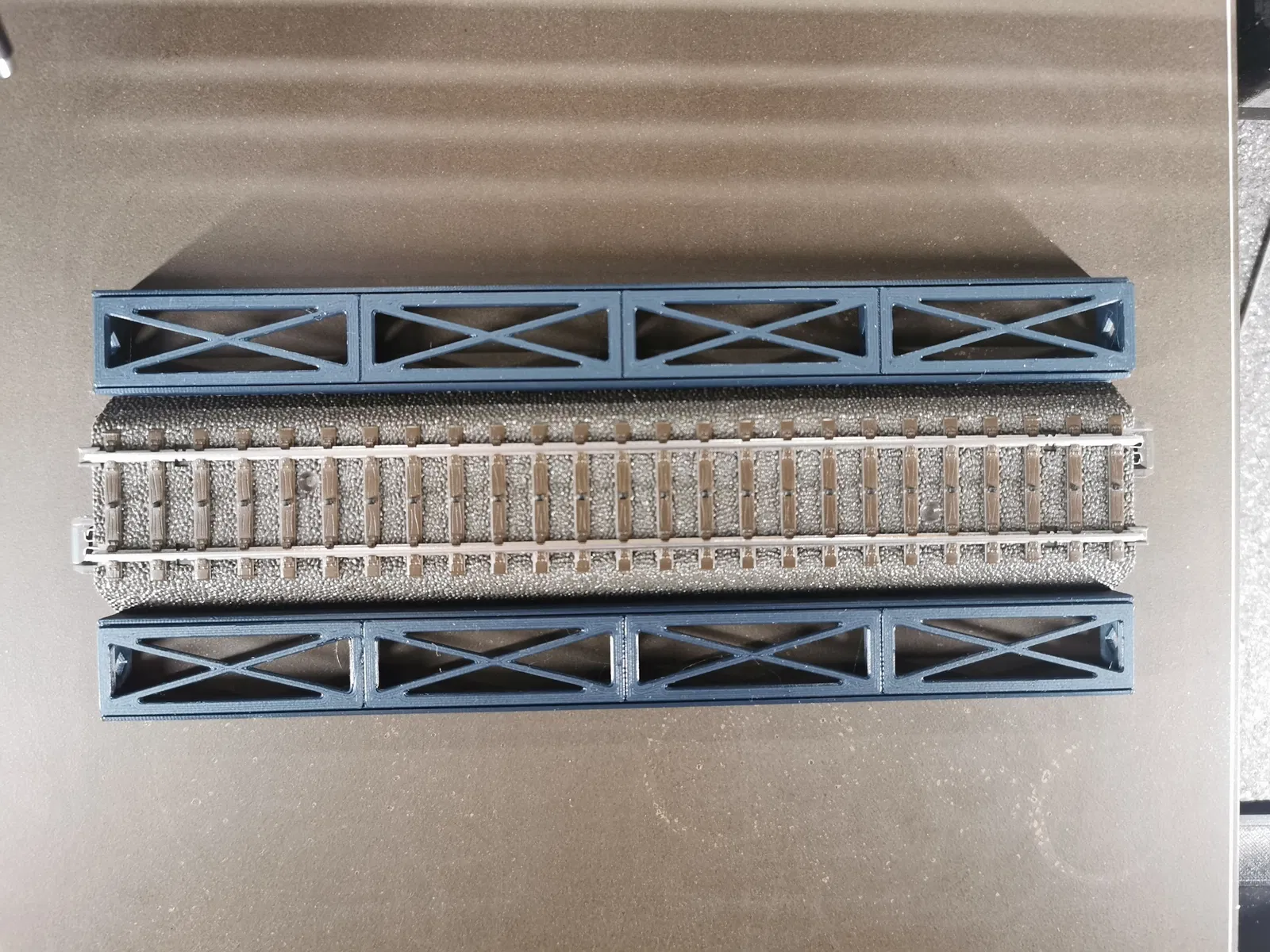

[Phần tử đỡ Rail-C 188mm dạng thẳng – hoàn chỉnh]

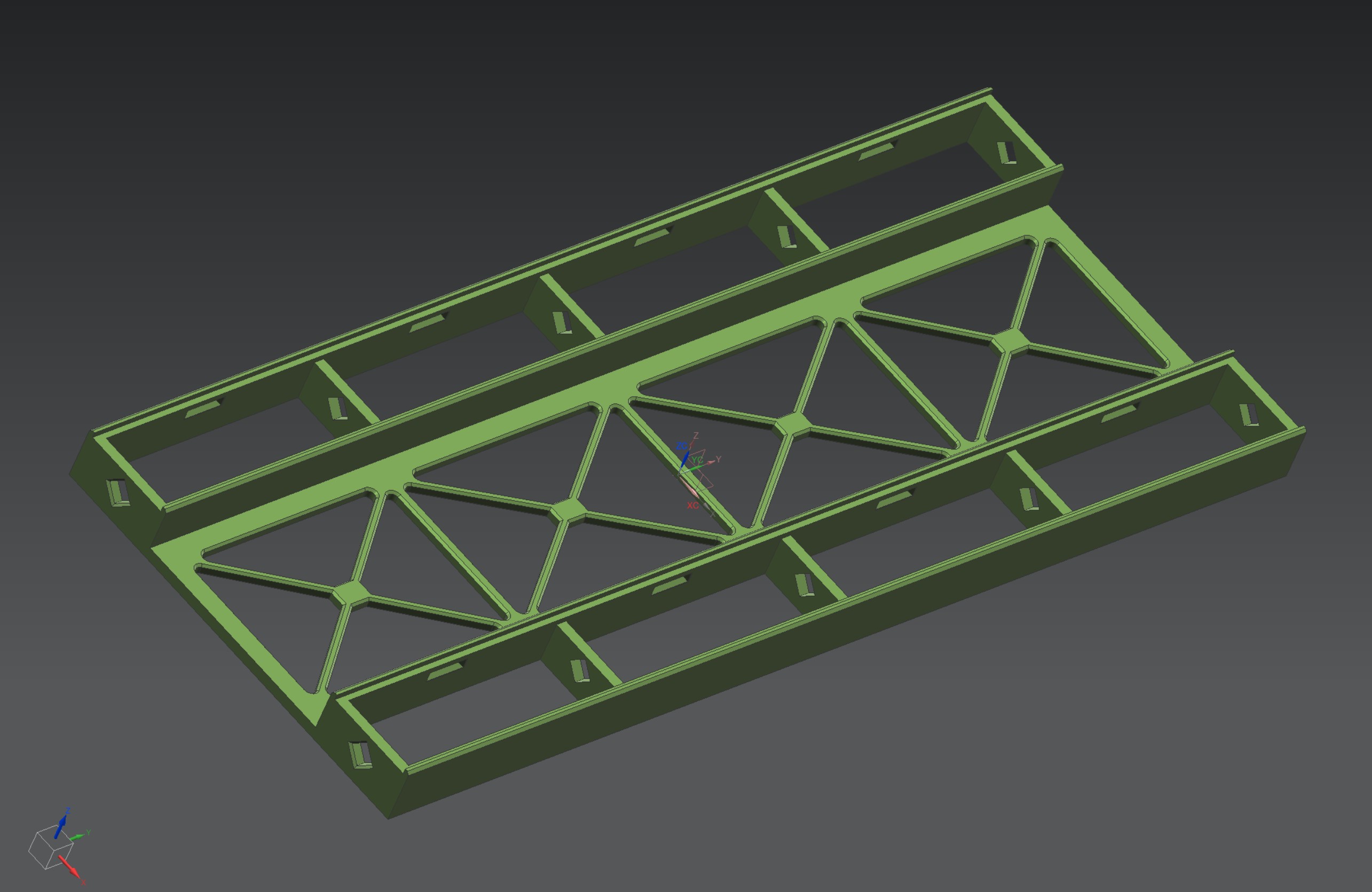

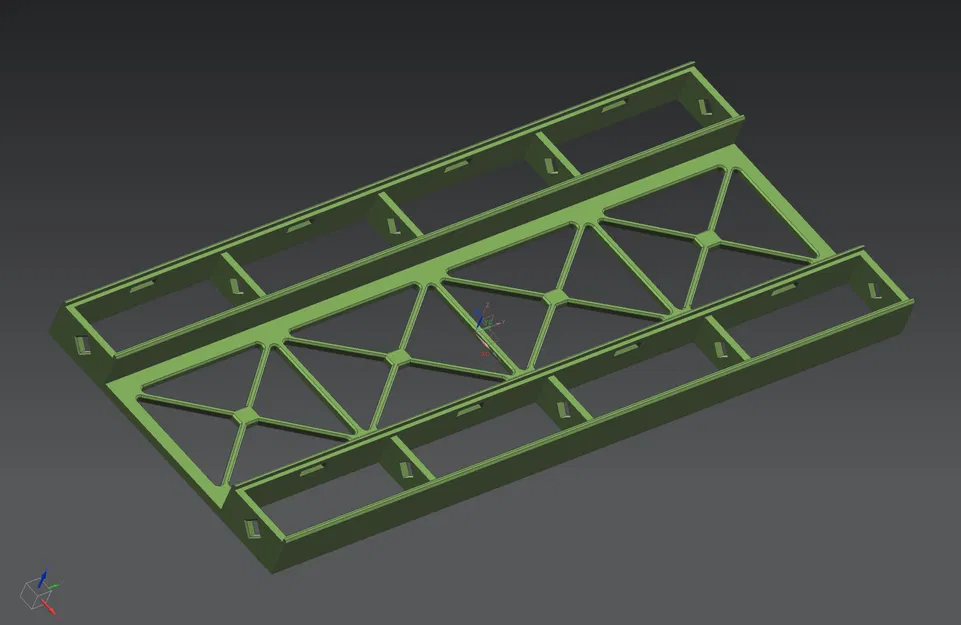

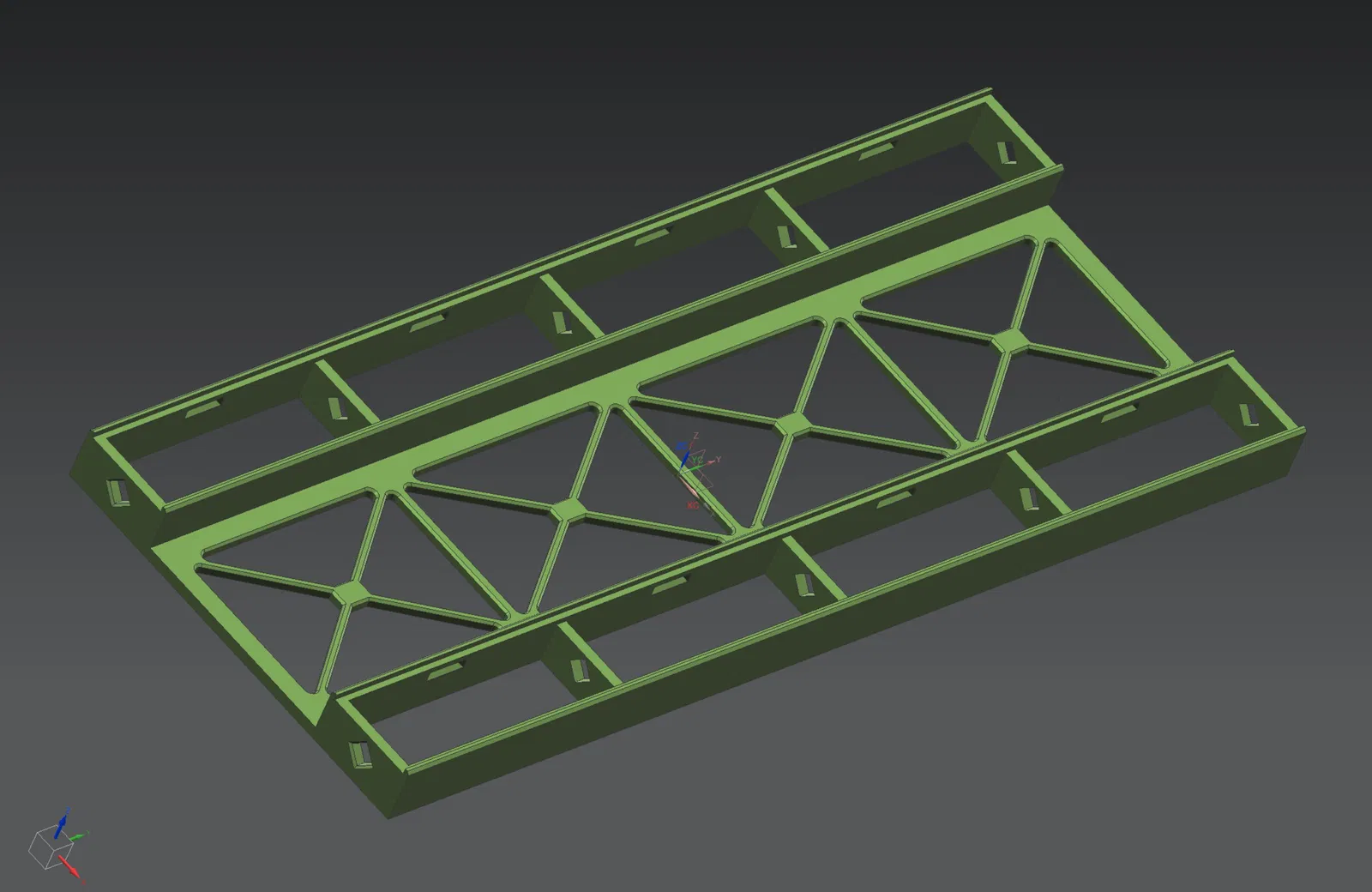

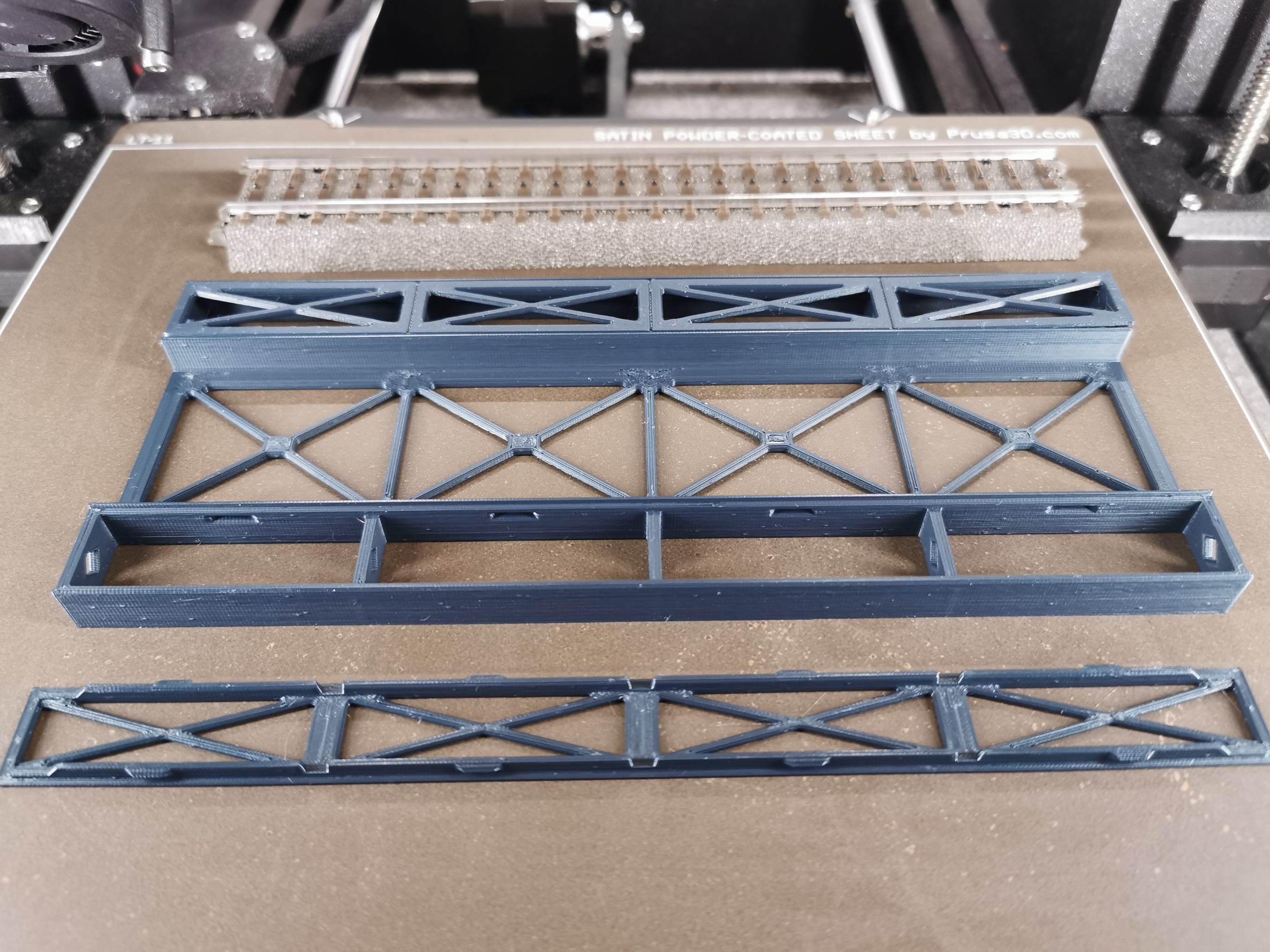

Phần đế đỡ ray Rail-C 188mm dạng thẳng được in nguyên khối (một chi tiết).

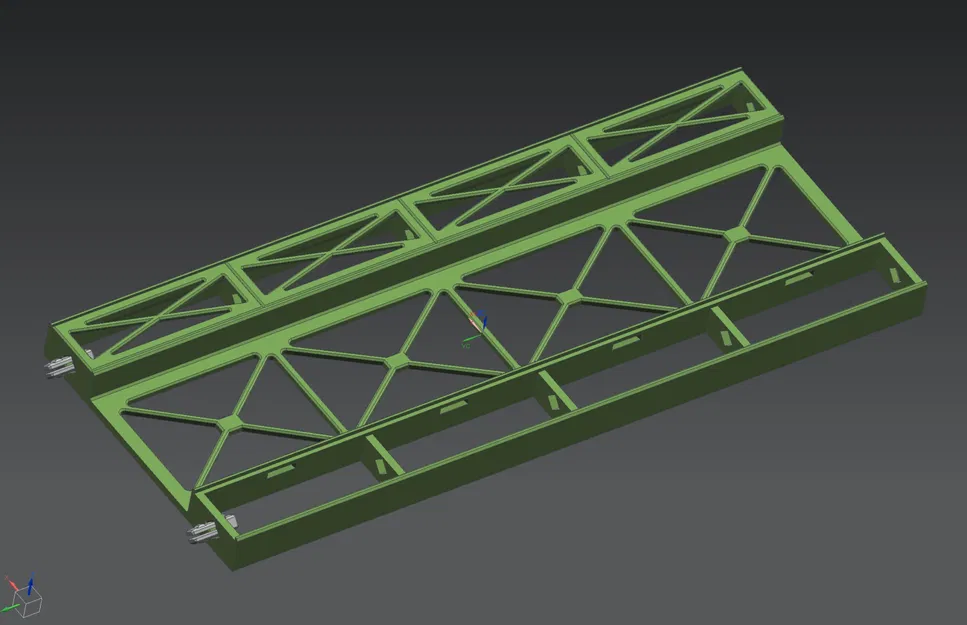

Sau đó bạn đặt 2 miếng lưới thép vào phía trên của phần đế (trái và phải).
Chỉ cần đặt các miếng lưới thép (trái+phải) đúng vị trí tương ứng trên đế và nhẹ nhàng ấn các móc gài (snap hooks) vào.
(các miếng lưới thép là giống nhau và có thể lắp vào vị trí tương ứng theo bất kỳ chiều nào, miễn là móc hướng xuống)
Như vậy sẽ tạo được cảm giác rất “đúng chất” của kết cấu cầu thép dàn.

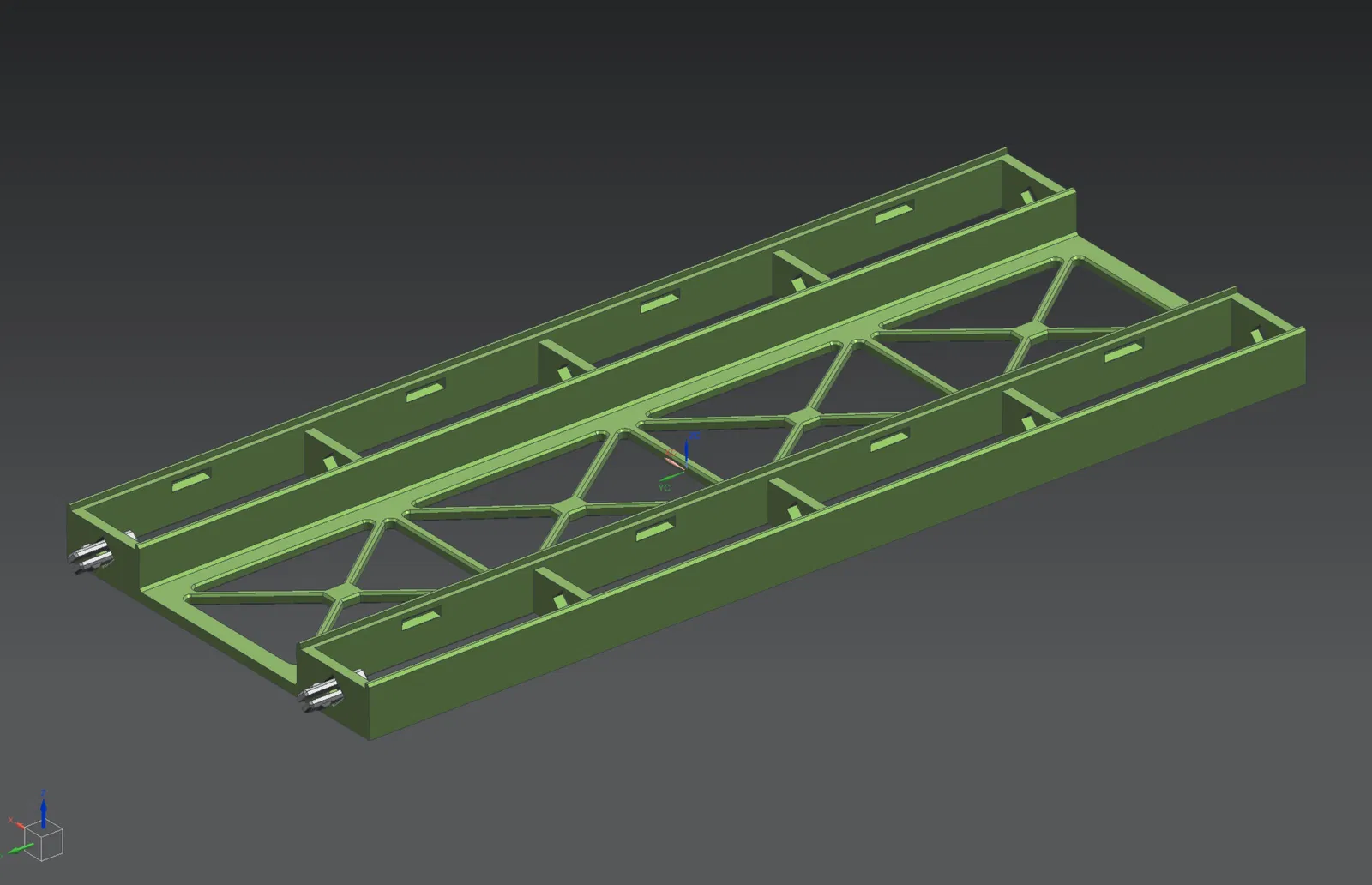

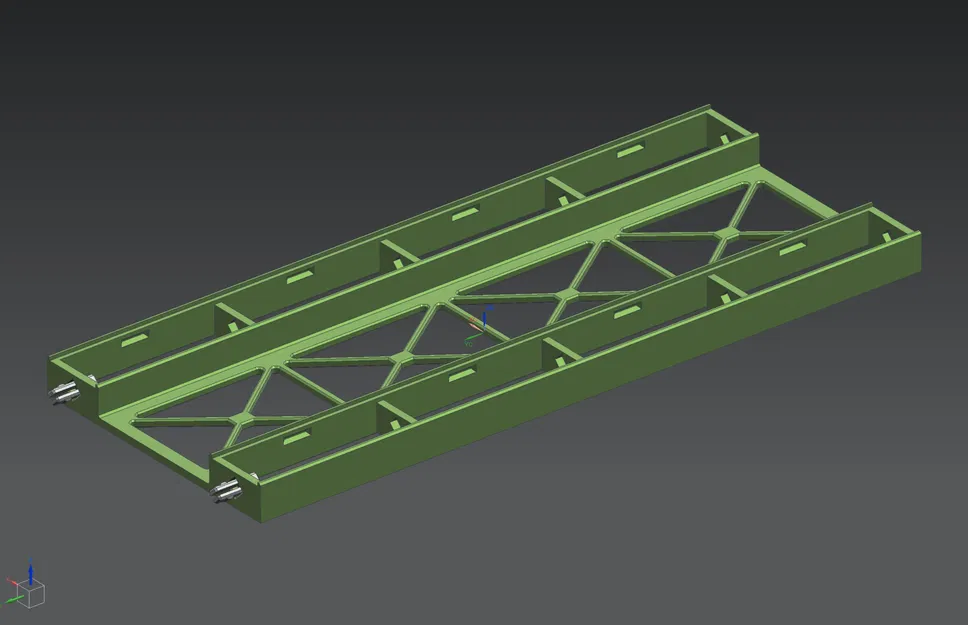

Các snap-in-connectors sẽ cắm vào các khe nhỏ (trái+phải) ở hai đầu của phần tử đỡ ray.

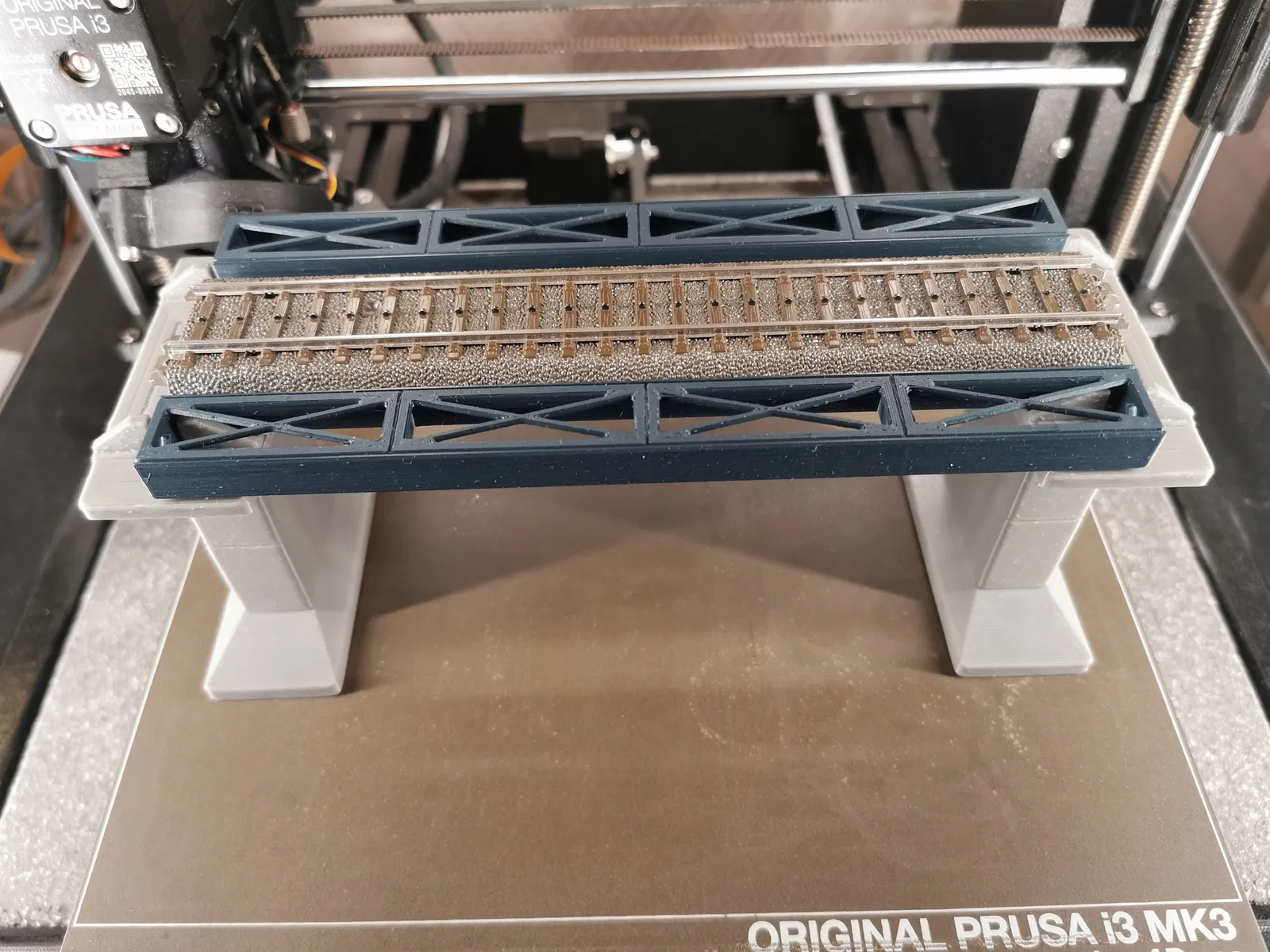

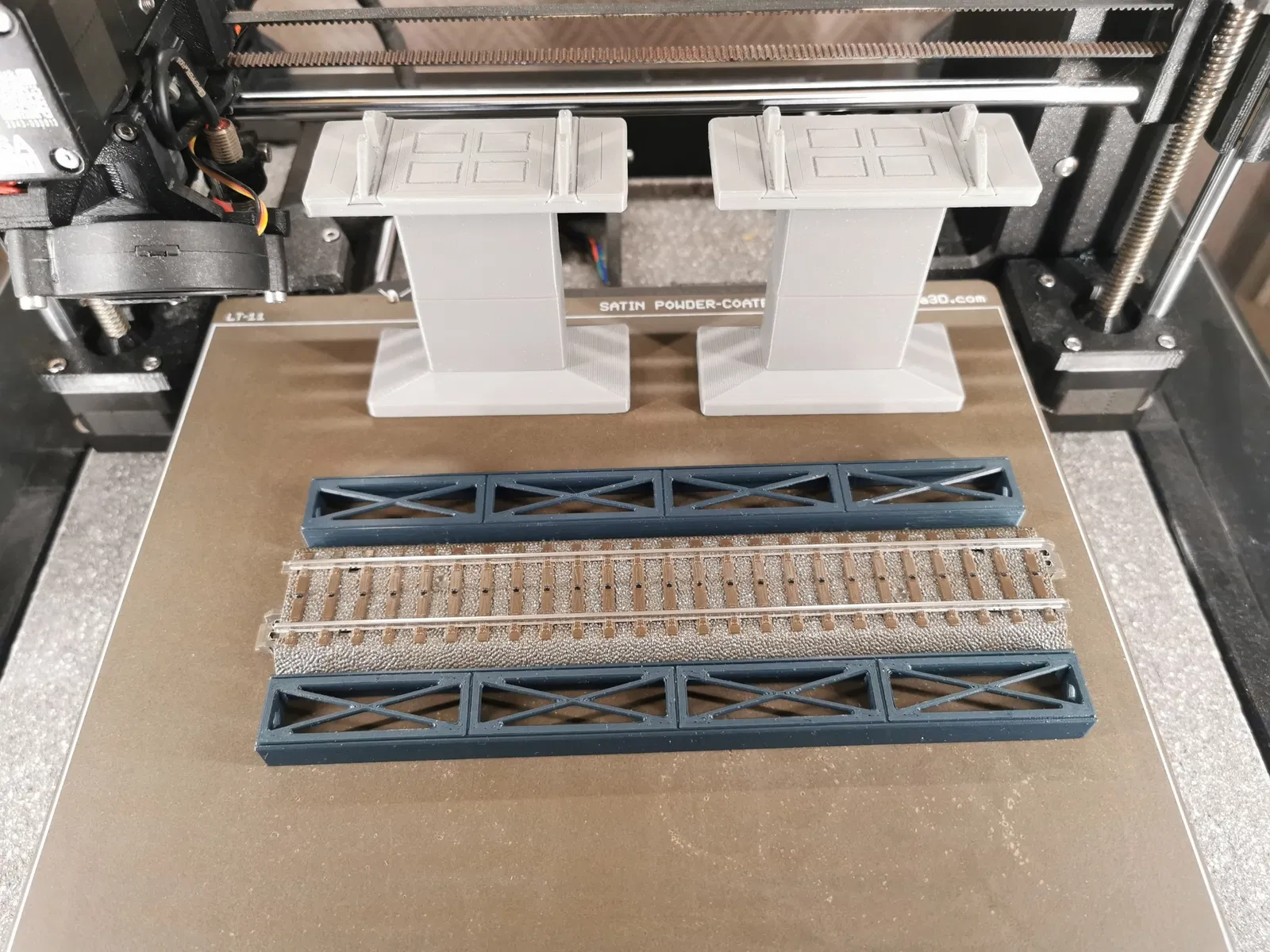

Các phần tử đỡ ray sau khi nối với nhau sẽ đặt vừa lên trên hệ trụ đỡ.

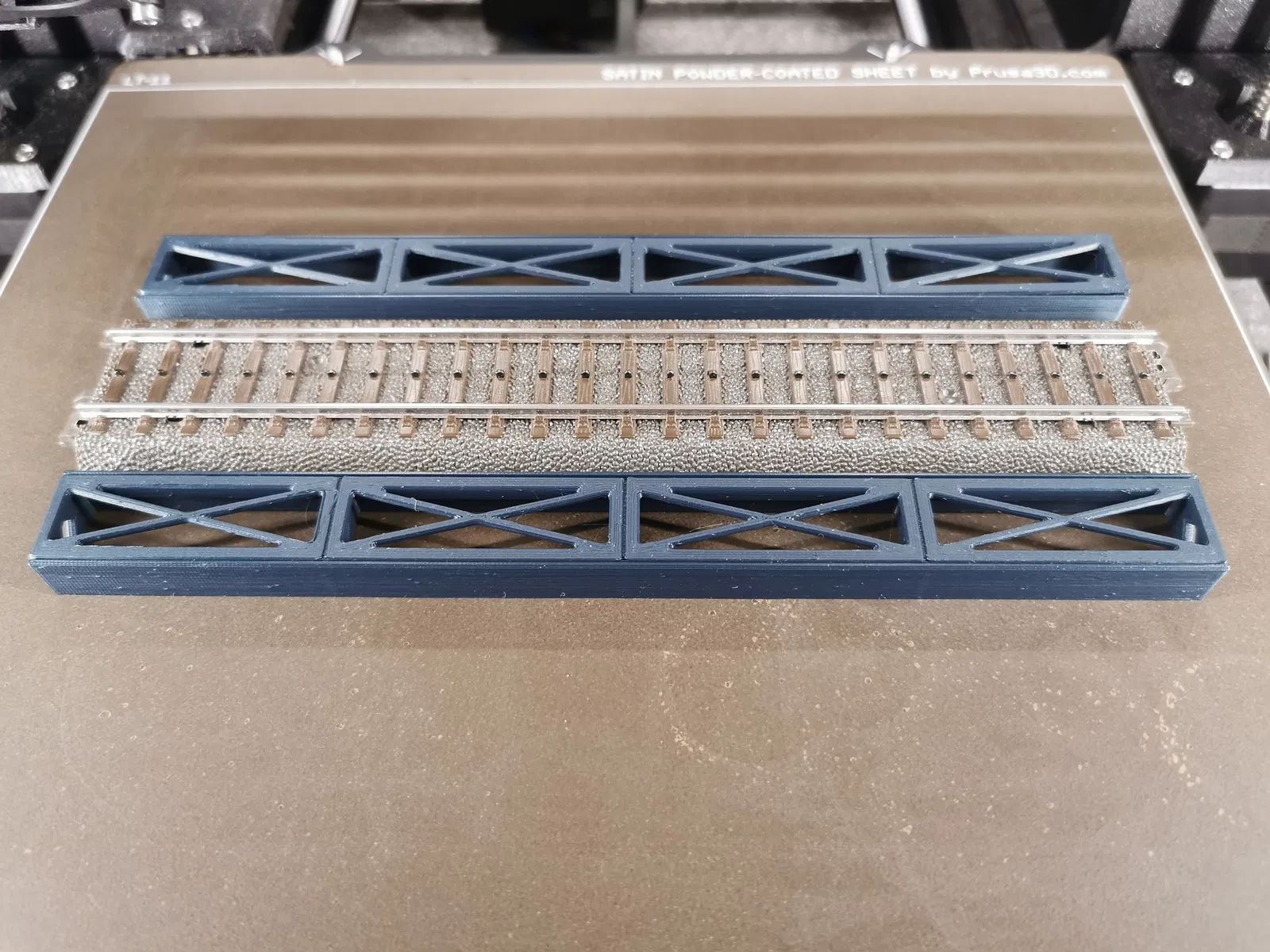

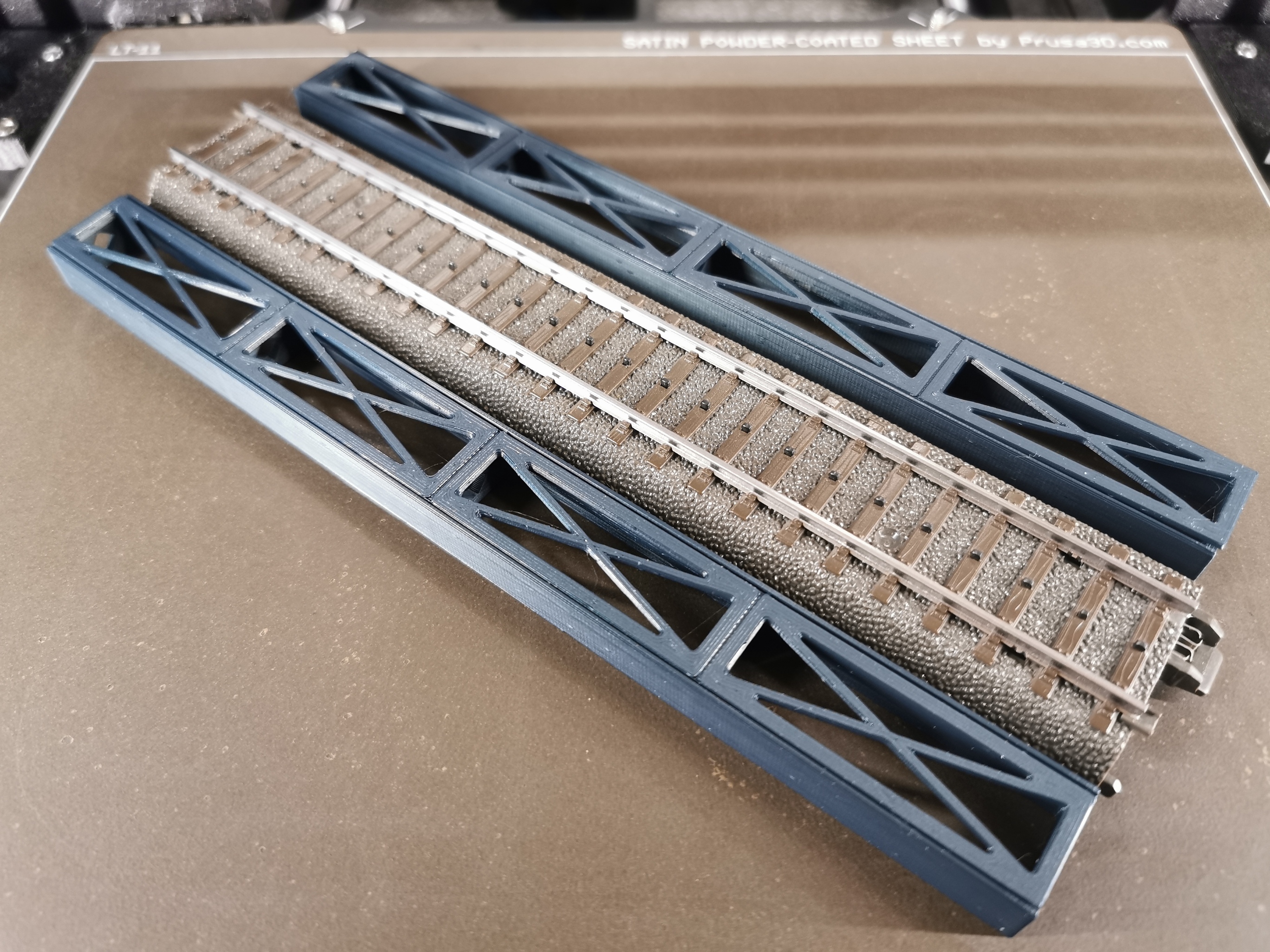

Đoạn ray thẳng Märklin Rail-C 188mm chỉ cần đặt vào đúng vị trí trung tâm.

Chơi vui vẻ & tận hưởng!!!
