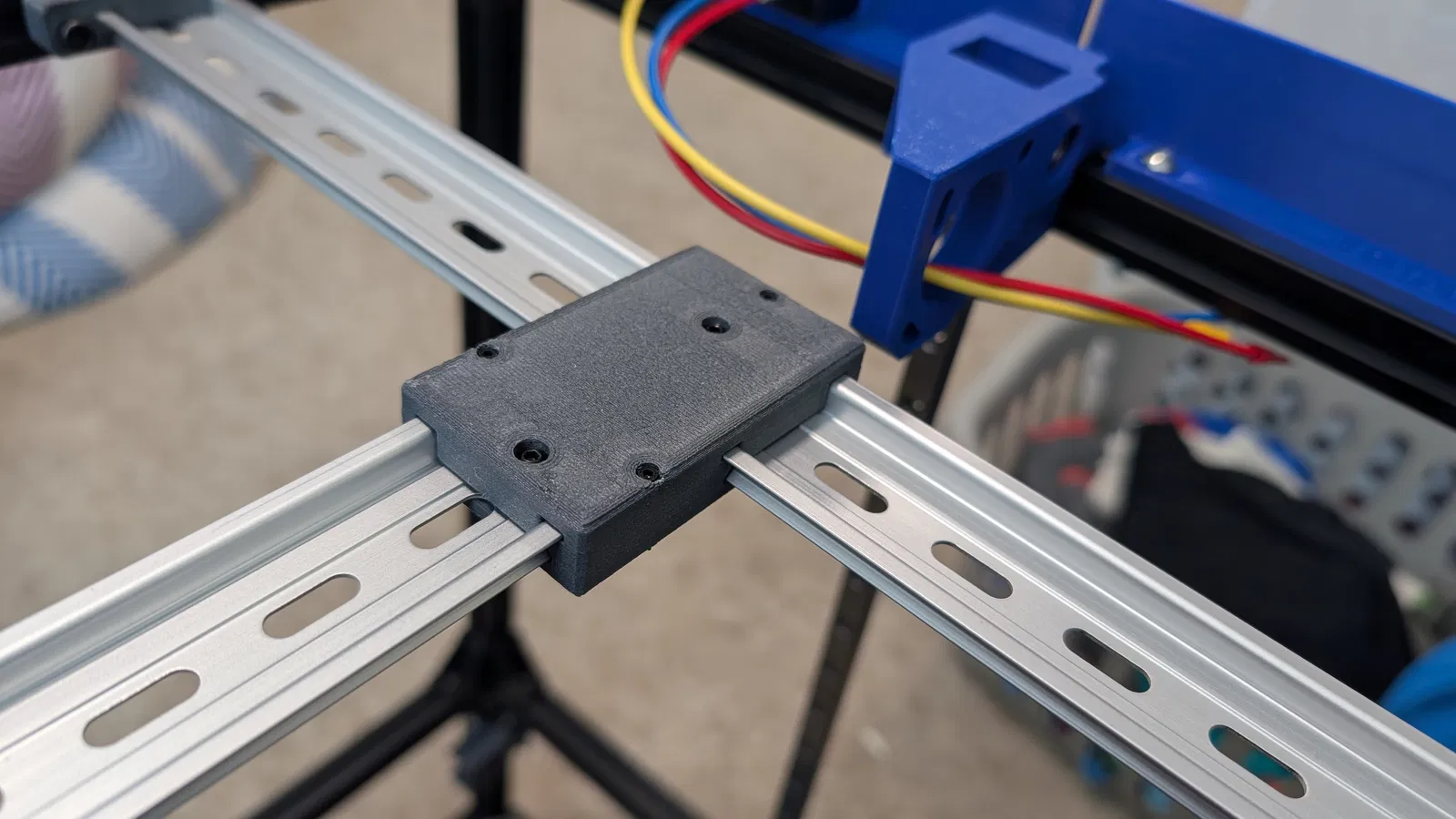

Khớp nối DIN Rail chữ T cho Rolohaun SimpleCore Redux

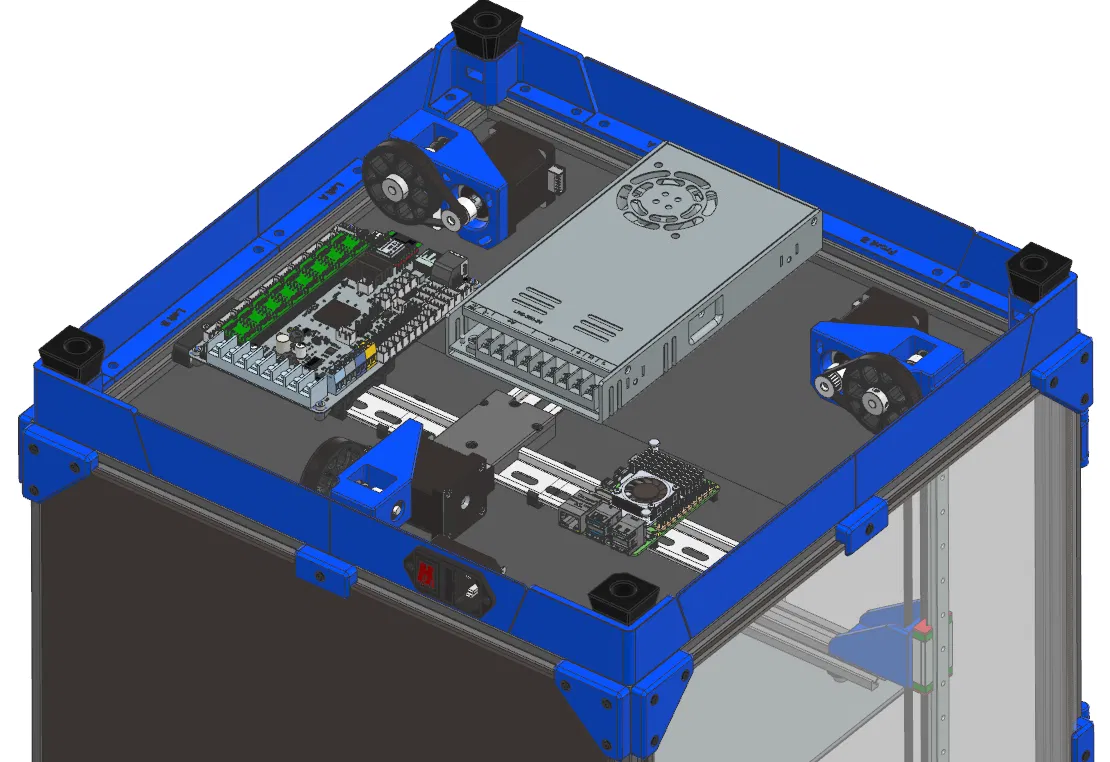

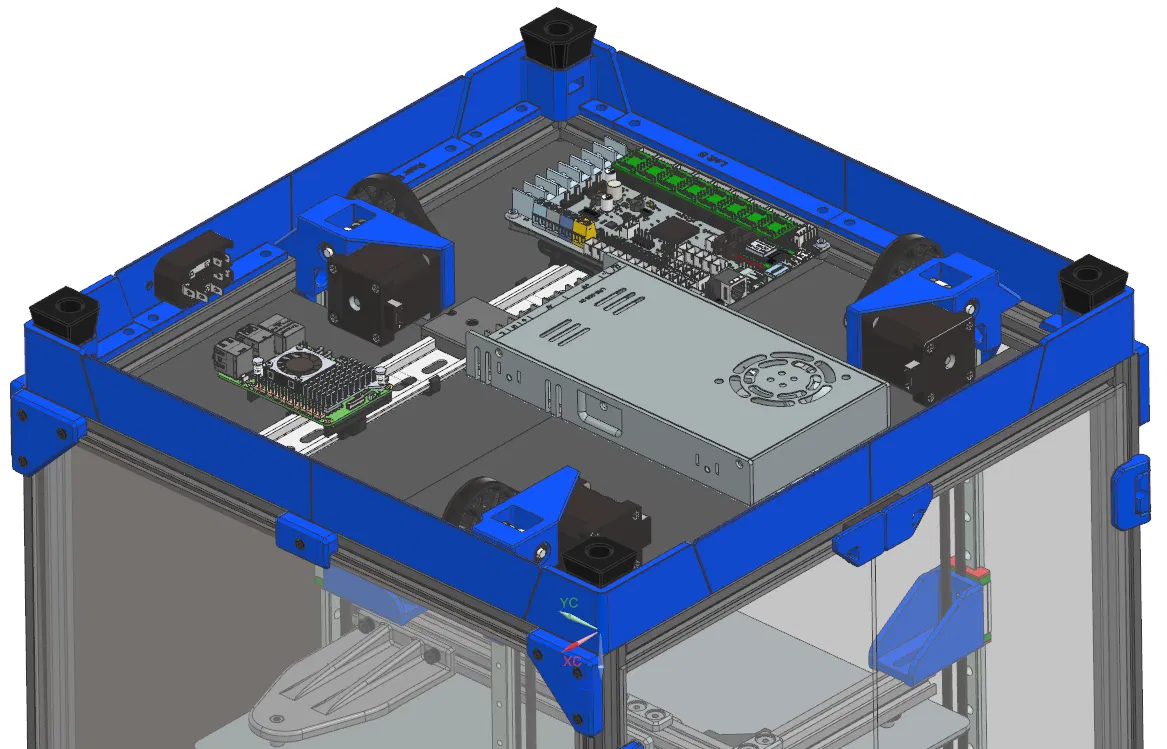

Mình muốn dùng một giải pháp gắn DIN rail tương tự như trên Trident cho SimpleCore Redux, nhưng không thể bắt cầu qua hai khúc DIN rail mà vẫn nhét vừa hết toàn bộ electronics, do cụm belted Z-axis nằm phía dưới deck.

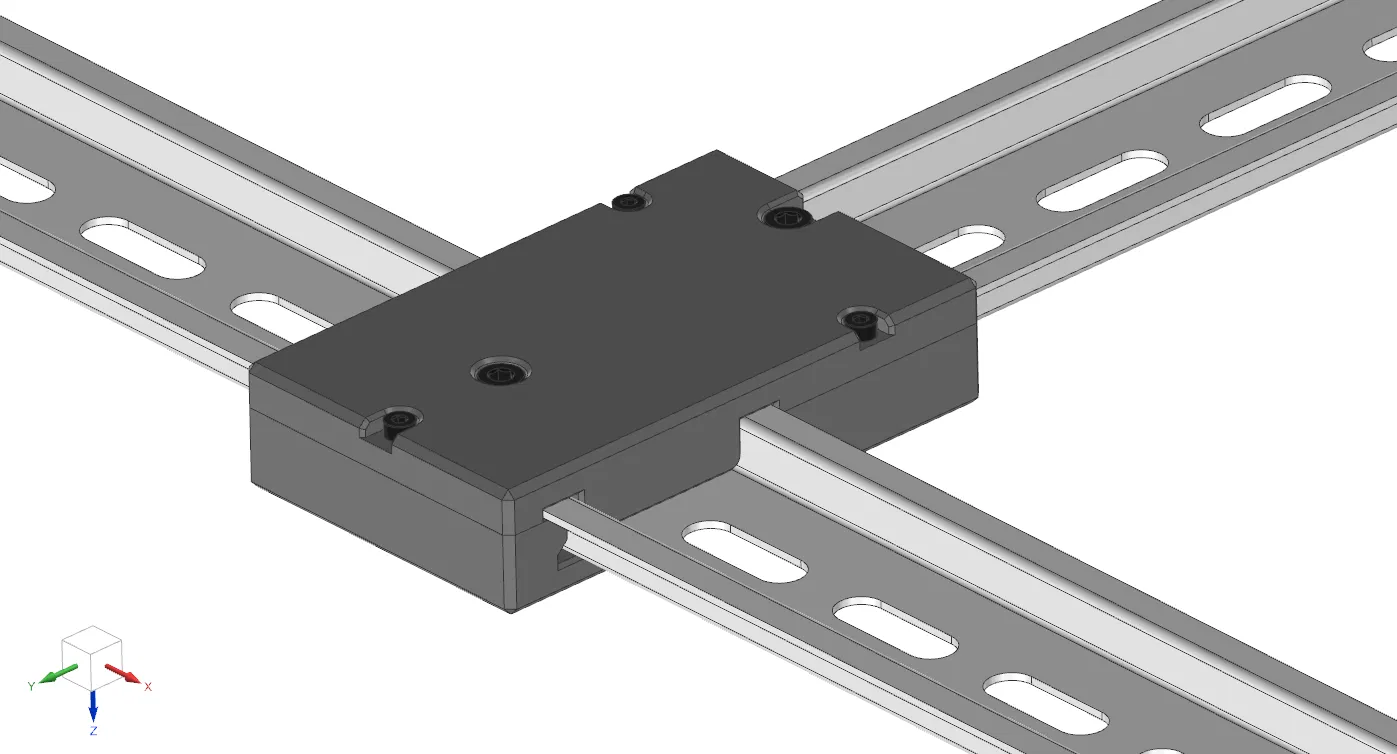

Hiện mình vẫn dùng Voron extrusion mounts của Trident cho hai đầu của DIN rail, nhưng cần thêm một món cho chỗ nối chữ T (T-Joint).

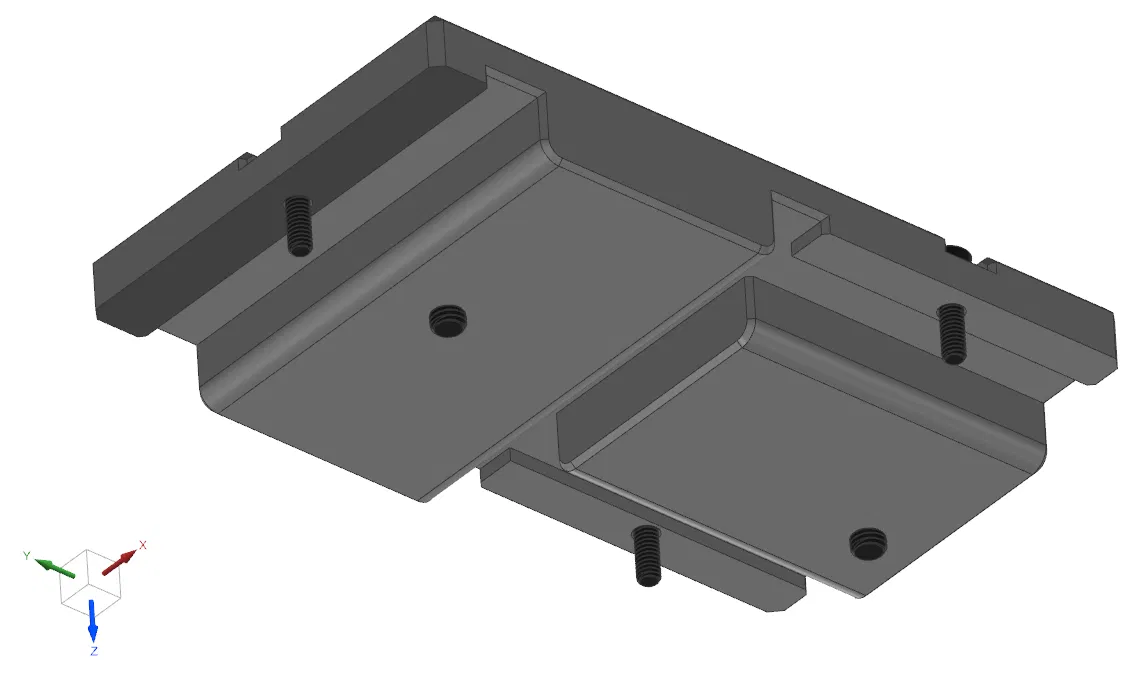

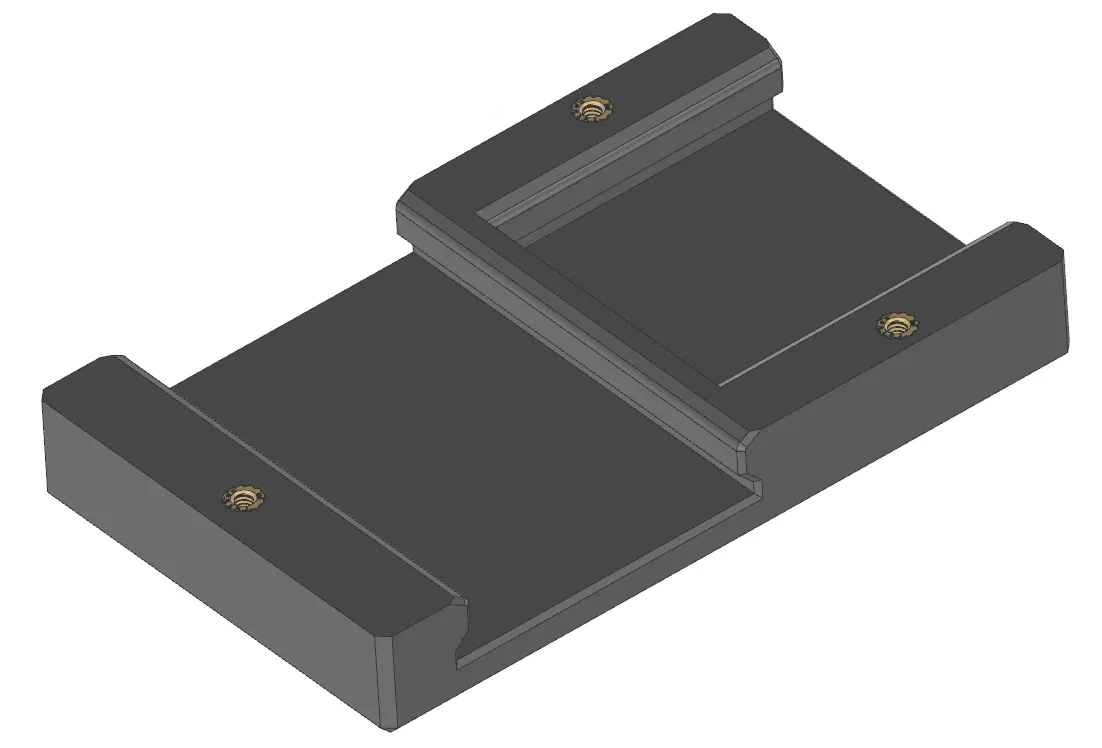

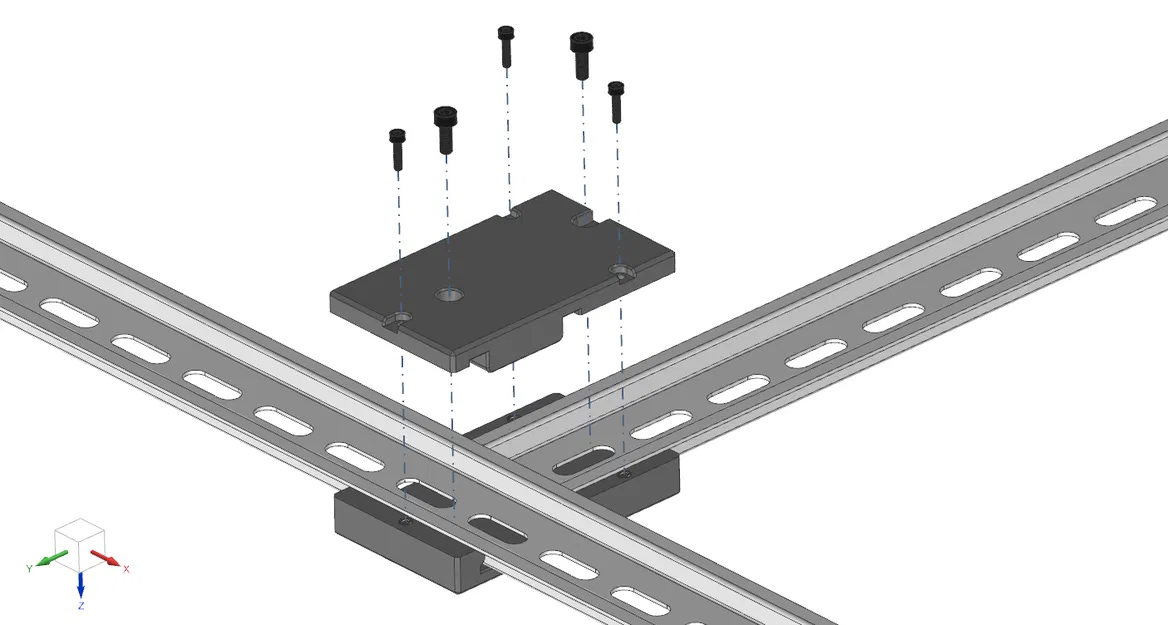

Vít M2 dùng để bắt chặt nửa dưới và nửa trên lại với nhau và tạo một ít lực kẹp lên thanh rail. Hai con vít M3 bổ sung sẽ tạo thêm lực ép thanh rail xuống nửa dưới của bracket để khóa cố định tại chỗ.

BOM:

• 2 khúc DIN rail
  (Horizontal extrusions của mình dài 400mm, nên mình cần 1 x 400mm và 1 x 260mm)

• Số lượng 3 - M2 threaded inserts

• Số lượng 3 - M2 x 8 SHCS

• Số lượng 2 - M3 x 8 SHCS

Print Settings:

Vật liệu dùng: Inland (Micro Center) PETG-CF

Mình chỉ làm theo spec của Voron cho cái này:

Dùng PETG-CF hoặc tốt hơn

• Layer height: 0.2mm

• Extrusion width: 0.4mm, forced

• Infill percentage: 40%

• Infill type: gyroid

• Wall count: 4

• Solid top/bottom layers: 5

• Supports: NONE
