Tấm Adapter Đế Inflatable Gemmy (Gemmy Inflatable Base Adapter Plate)

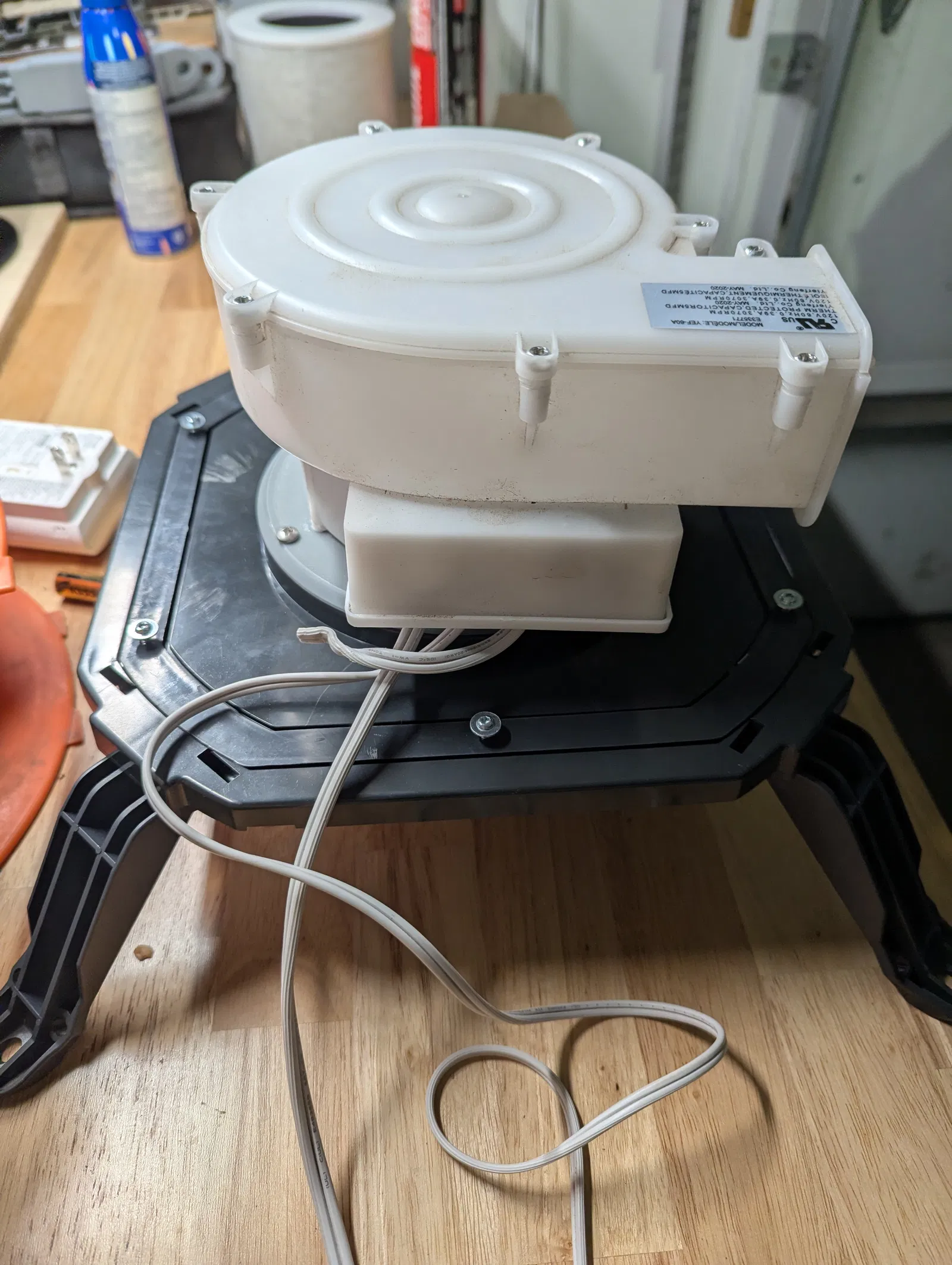

Đây là các tấm adapter có thể dùng để chuyển đổi đế nhựa Gemmy có chân gập (folding legs) dành cho các mẫu quạt YEF-125 & YEF-200 để dùng được với các mẫu quạt nhỏ hơn như SJD-B2-N, TH-BL3-N, YEF-60, YEF-80. Nếu đế của bạn có khoảng cách 4 5/8” giữa các vít bắt Motor mounting và 5 1/8” giữa các vít của bottom plate, thì bạn đang có loại ngàm (mount) lớn cho quạt YEF-125 & YEF-200.

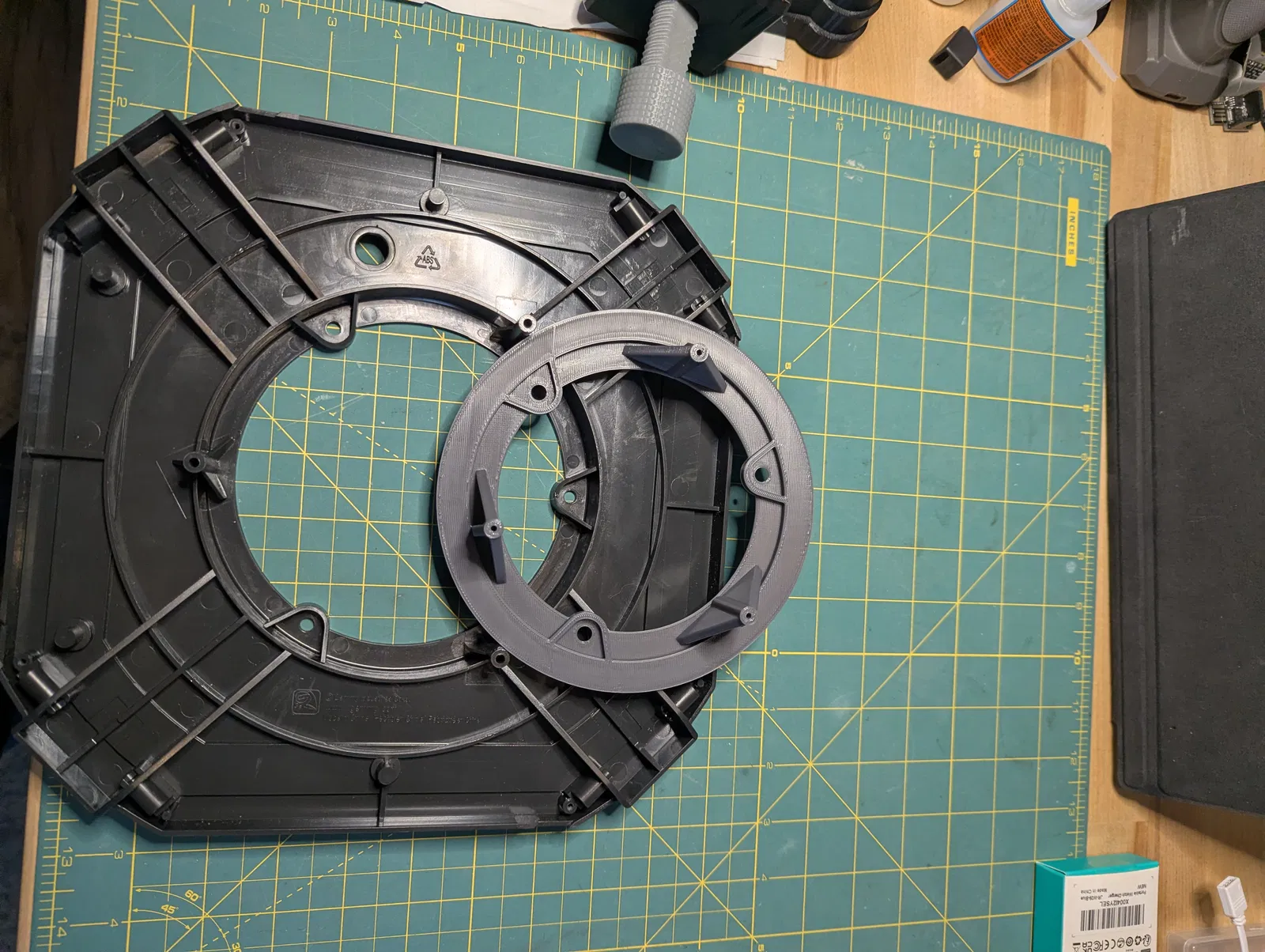

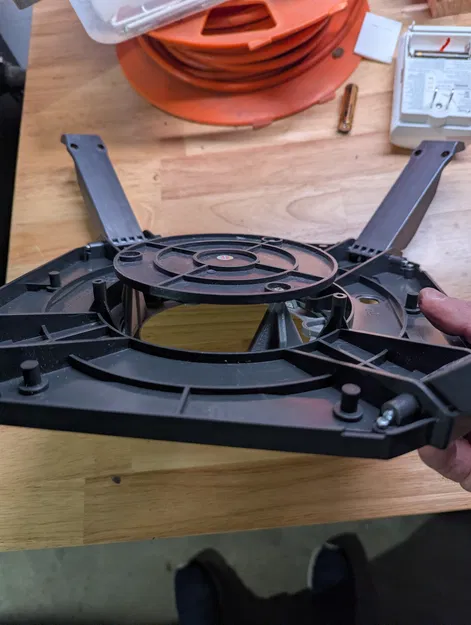

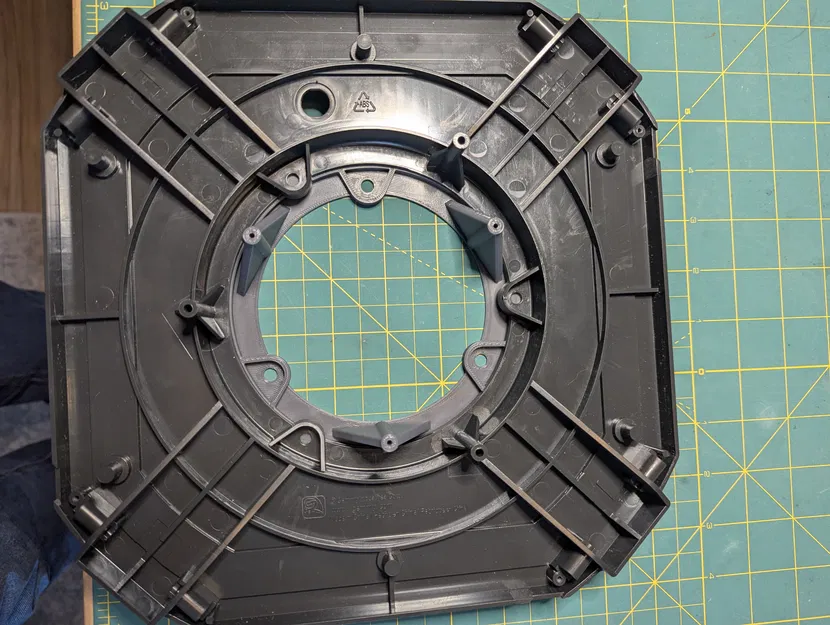

Kích thước bên ngoài và phần chân của các đế Gemmy là giống nhau cho mọi cỡ quạt, nhưng vòng (interior ring) bên trong và các ngàm/kết nối (connectors) cho quạt và protective base plate thì khác nhau. Mình tìm được stand cho quạt lớn trên mạng nhưng lại không thấy loại cho quạt nhỏ. Vì vậy mình thiết kế miếng adapter này để lắp vừa vào bên trong vòng lớn.

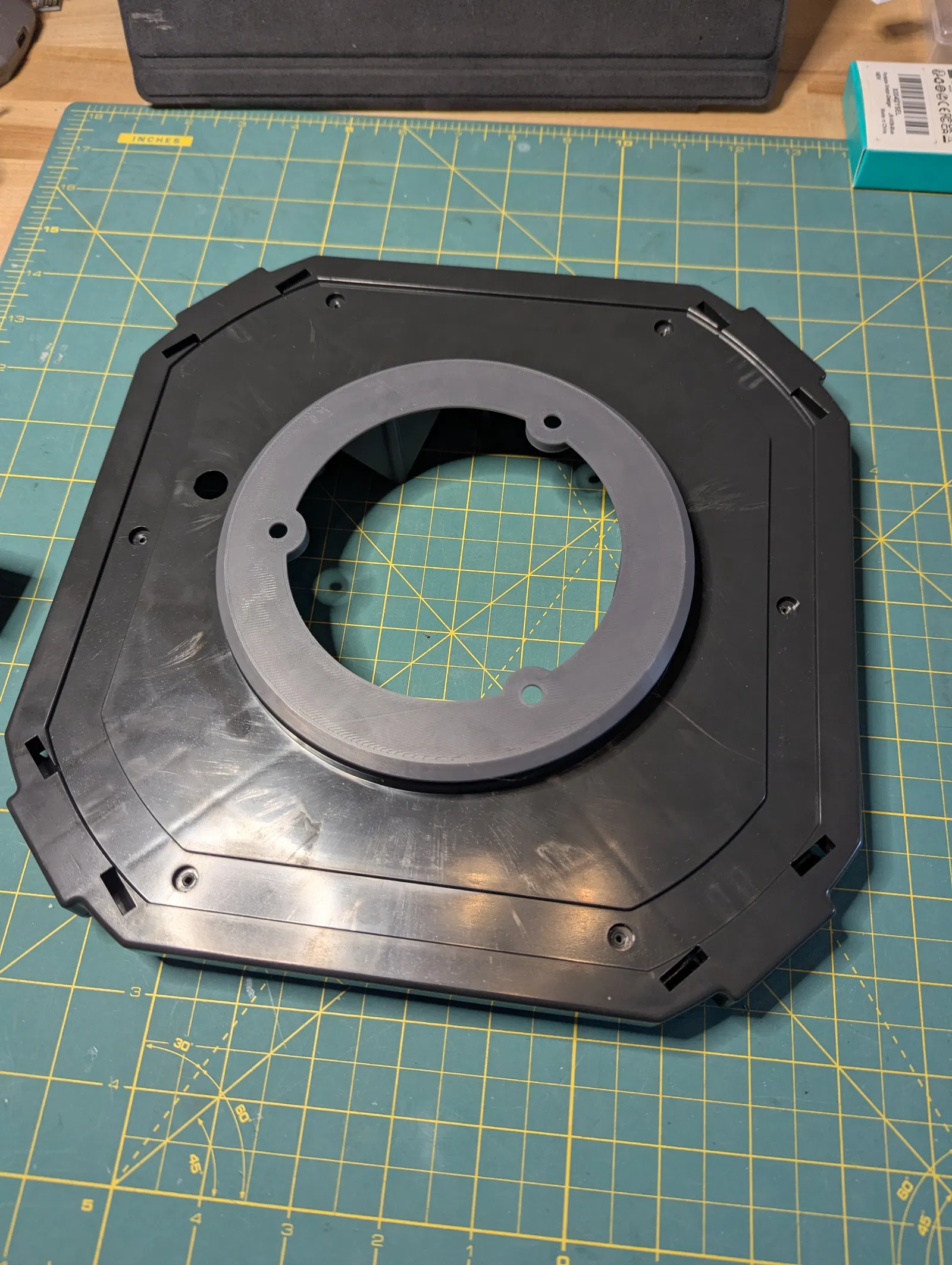

Nên in adapter bằng PETG hoặc một dạng Polycarbonate hay filament pha Carbon Fiber để đạt dải nhiệt tốt nhất. Khuyến nghị mạnh là không dùng PLA. Có kèm 2 phiên bản adapter: một bản phẳng, một bản cao hơn một chút. Bản cao hơn sẽ có nhiều nhựa hơn và thường chịu được rung lắc/va chạm tốt hơn nếu inflatable bị ngã. Tuy vậy, trong đa số trường hợp bản phẳng là dùng ổn.

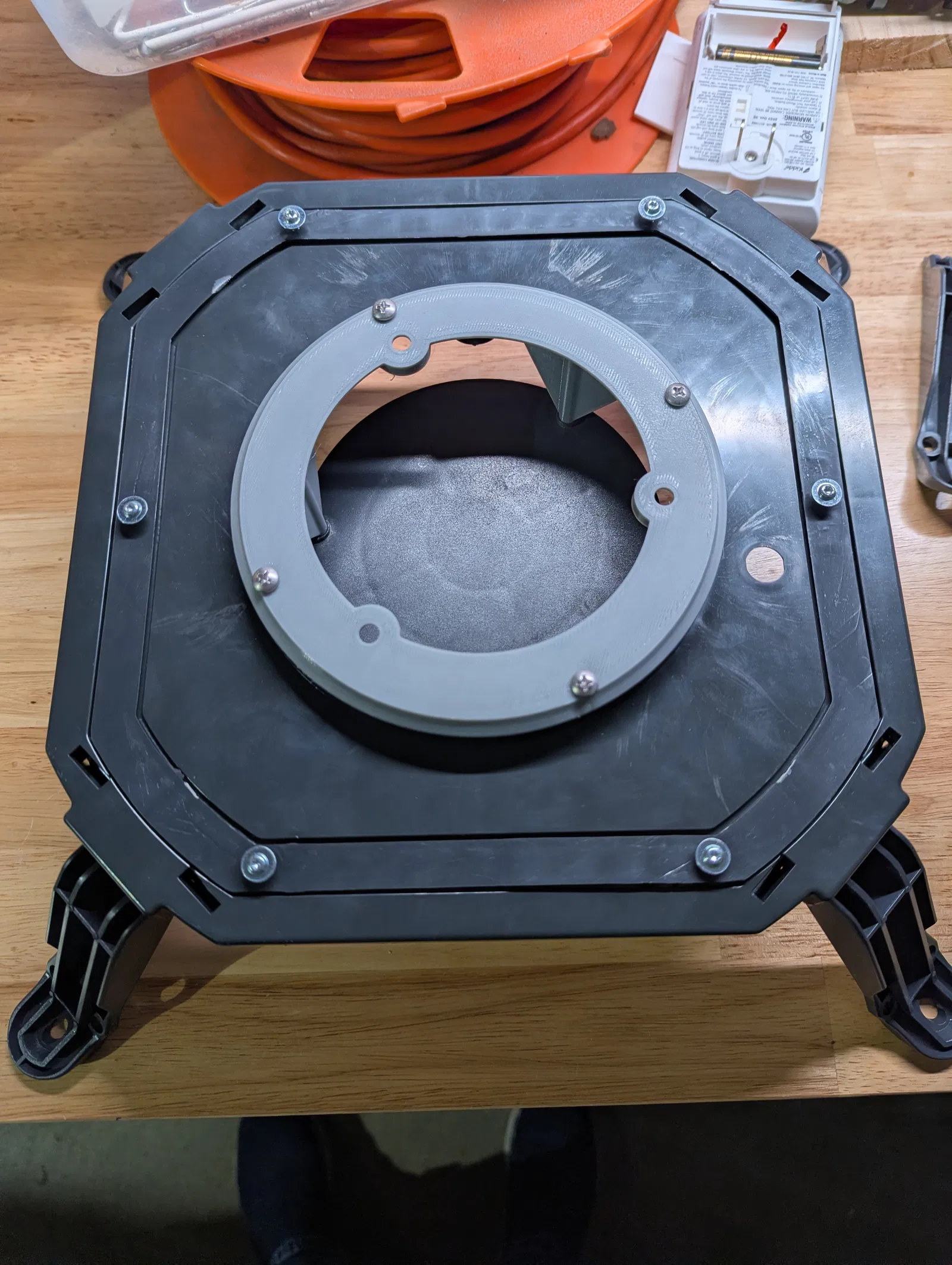

Có 4 lỗ quanh phần viền ngoài, cần dùng vít hoặc bu-lông nhỏ để cố định adapter vào đế lớn. Mình dùng vít #8 x 1/2" loại self-drilling Phillips head. Loại này cho phép tự khoan vào đế bằng chính con vít. Nhưng bạn có thể dùng bất kỳ vít #8 nào có chiều dài tương đương, miễn là bạn khoan mồi lỗ trên đế trước.
