Đầu gắn nam châm cho màn hình (Magnetic Mounting Head for Monitors)

Đầu gắn nam châm dùng cho hệ thống Multifunction Arm mounting system:

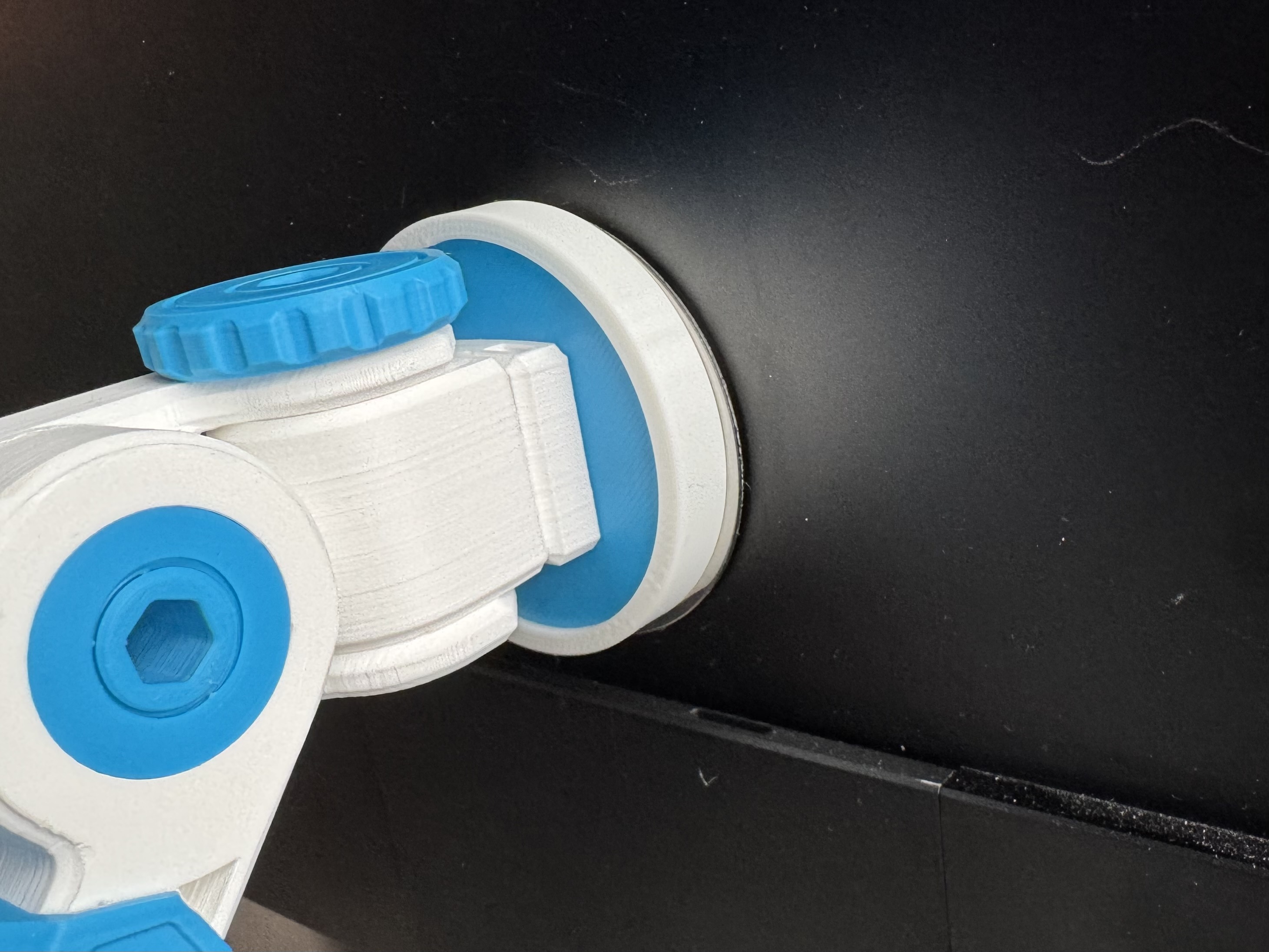

Mình gắn cái này vào bản biến thể của khớp Hinge bên dưới loại không xoay (thực ra giờ dùng đầu nam châm thì không còn cần nữa, nhưng có thể vẫn cần nếu cái plate trên màn hình không đúng chính giữa):

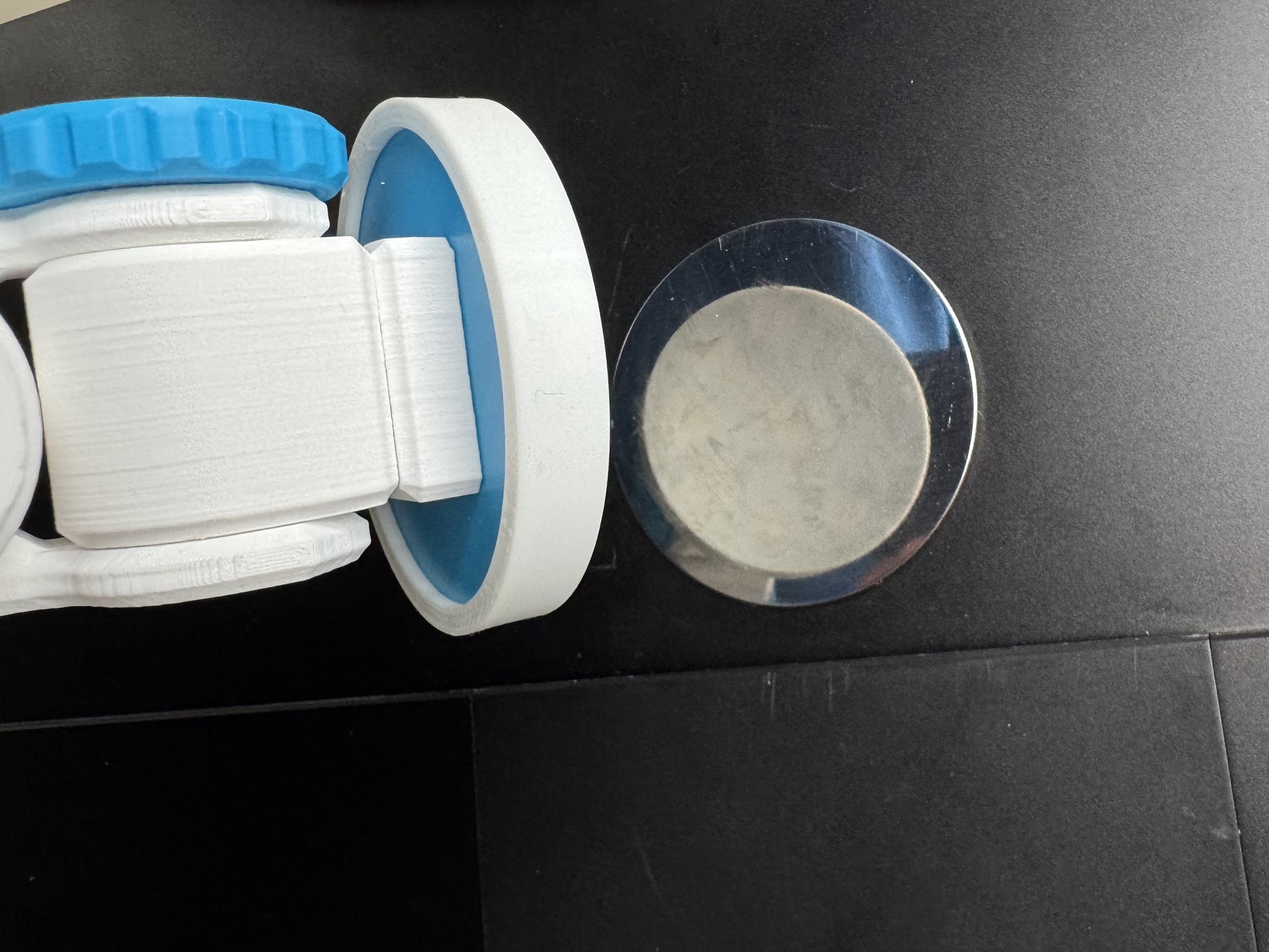

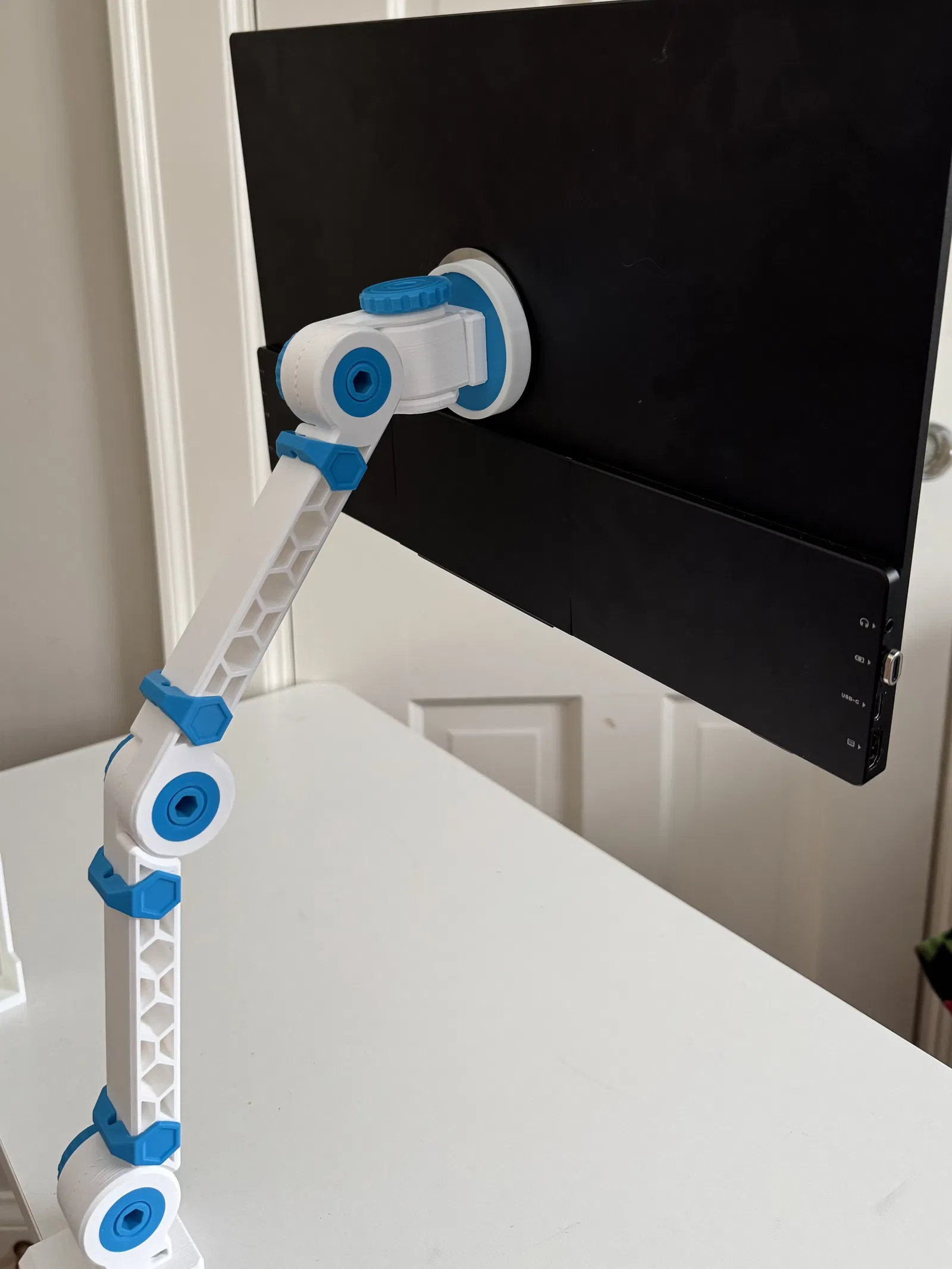

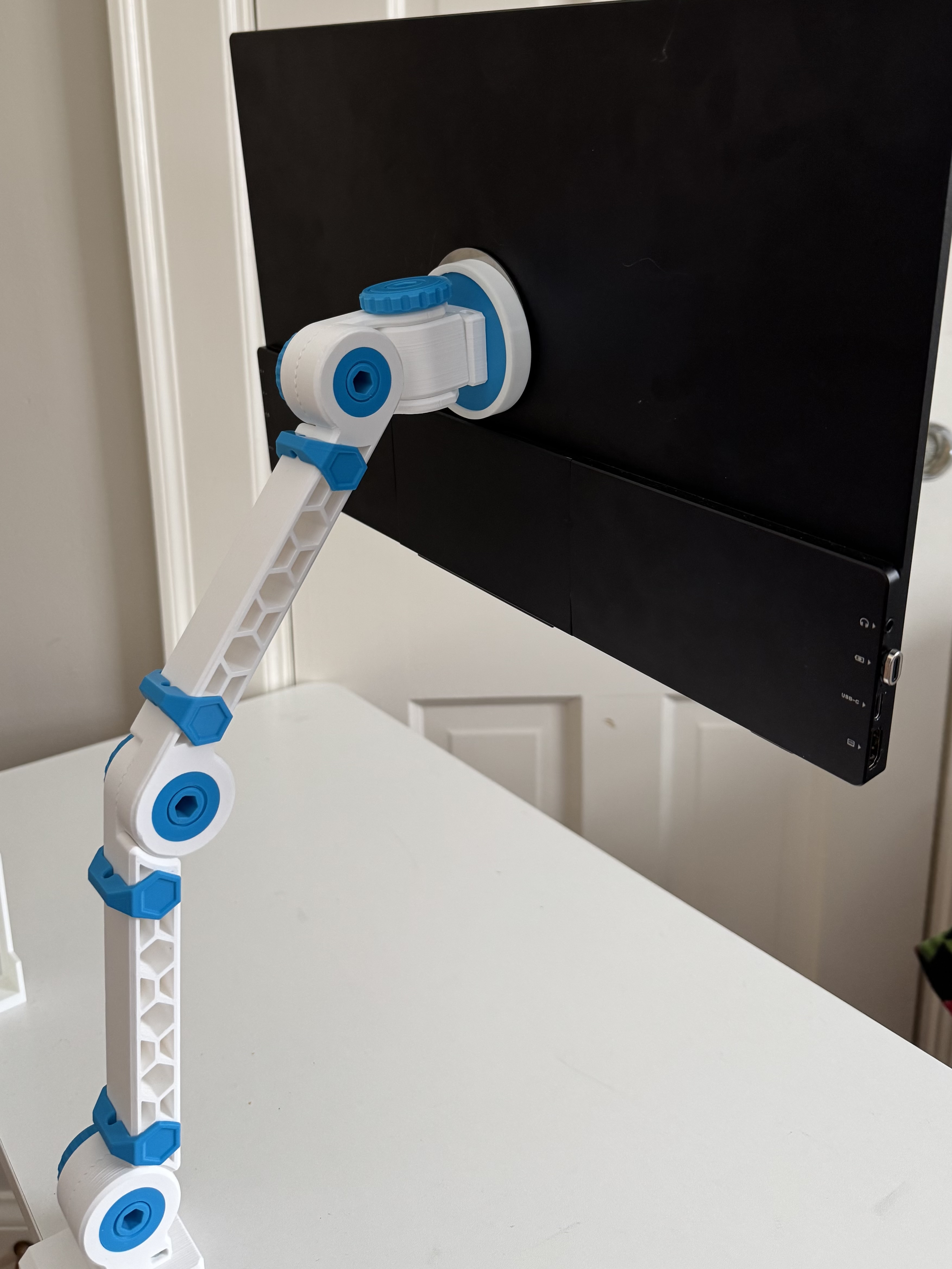

Theo thử nghiệm của mình, ngàm nam châm đủ mạnh để giữ các màn hình portable ít nhất tới cỡ 18". Nếu màn hình có lỗ VESA thì có các plate có thể bắt lên màn hình để nam châm bám vào. Còn với màn hình không có VESA thì có thể dùng các miếng plate kim loại dán loại heavy duty. Mình có dùng cả hai kiểu và đều hoạt động ổn.

Phần cứng cần thêm:

• 9 nam châm Neodymium 12x6mm

• 4 vít M4 đầu dù (Pan Head) hoặc tương đương

• 4 đai ốc M4 hoặc tương đương

• Màn hình kèm plate: plate VESA và ốc, hoặc Sticky Plate

Cách in/Lắp ráp:

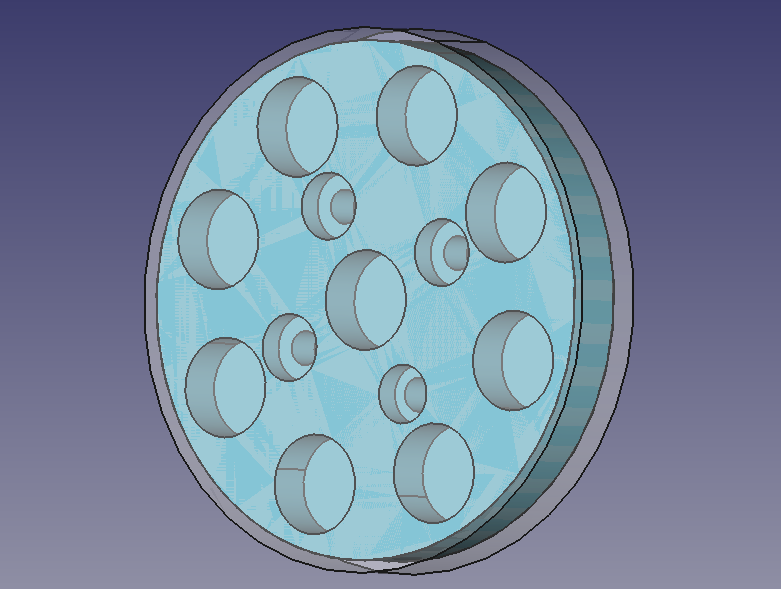

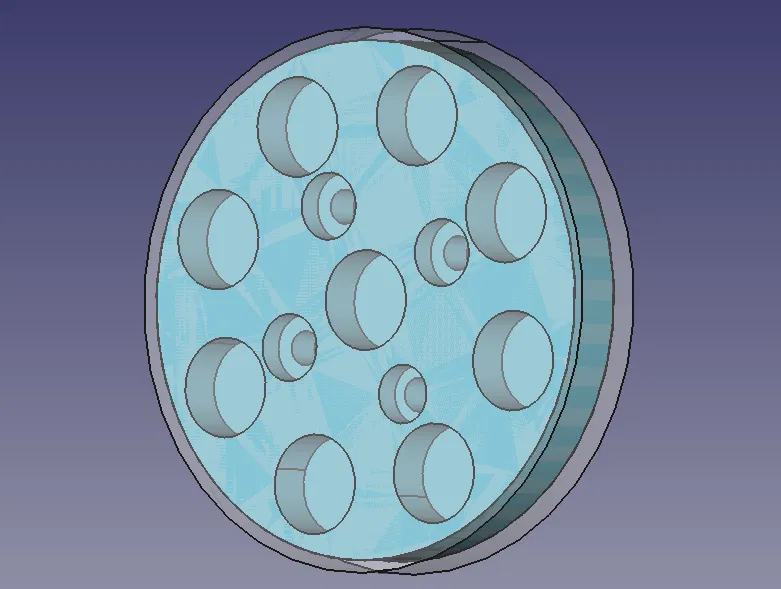

• In phần Magnet Holder bằng PLA hoặc vật liệu tương tự, để các hốc nam châm hướng lên. In phần này trước. Không cần supports.

  • Mình dùng Sunlu 2.0 PLA, infill 40%, 6 perimeter layers.

• In phần Magnet Cover bằng TPU hoặc FLEX tương tự, để mặt phẳng úp xuống. Không cần supports.

  • Mình dùng Overture TPU, infill 15%.

  • Mình rất ngại dùng supports với TPU, nên thay vào đó mình chèn một đoạn pause đúng lúc máy in bắt đầu tới phần overhang. Nhờ vậy mình có thể đặt Magnet Holder vào bên trong lớp TPU và máy in sẽ dùng nó làm “điểm tựa” để in phần overhang.

• In xong hết thì tháo phần cover ra khỏi Magnet Holder.

• Bắt đầu gắn nam châm này vào một trong nhiều chi tiết của Multifunction Arm Mounting System bằng đai ốc và bu-lông.

• Nhét nam châm vào Magnet Holder. Việc đưa vít/đai ốc vào phần đầu sẽ hơi phiền khi nam châm đã nằm sẵn, nên làm bước này sau khi đã siết chặt đai ốc. Nam châm có thể dán keo hoặc chỉ cần để cover giữ lại. Mình không dán keo.

• Trùm Cover lên Magnet Holder để nó tự giữ cố định tại chỗ.
