Còi báo động Mini Hörmann HLS381 (SIÊU LỚN)

Bản sao hoạt động thu nhỏ của Hörmann HLS 381. Đã test ở 125PSI, đây là cái còi báo động lớn tiếng nhất mình từng làm. Thời gian chạy khoảng 2 phút với bình 12 gallon.

Khuyến nghị khi in thì giữ các file .STL được nhóm y như trong thư mục (nếu có thể).

Không gian bàn in yêu cầu - TỐI THIỂU 210mm

Phần cứng cần có:

x4 vít M2

x2 vít M3 x 6mm

x8 vít M4

x1 motor DC khung 540 (540 frame DC motor)

x1 vòng cổ trục có vít hãm (setscrew shaft collar) ID 1/8"

x1 đầu nối ren ngoài 3/8" NPT (male fitting) - chỗ này để bạn адап/cải biên còi qua nguồn cấp của bạn. Mình dùng đầu nối barb gắn với ống 3/8" và một air solenoid.

Keo 502 (Superglue)

Keo nến/Keo Epoxy

In chopper, chopperspacer, stator1, stator15.

Dán Superglue stator15 vào phía hở của stator1. Căn tâm phải chuẩn.

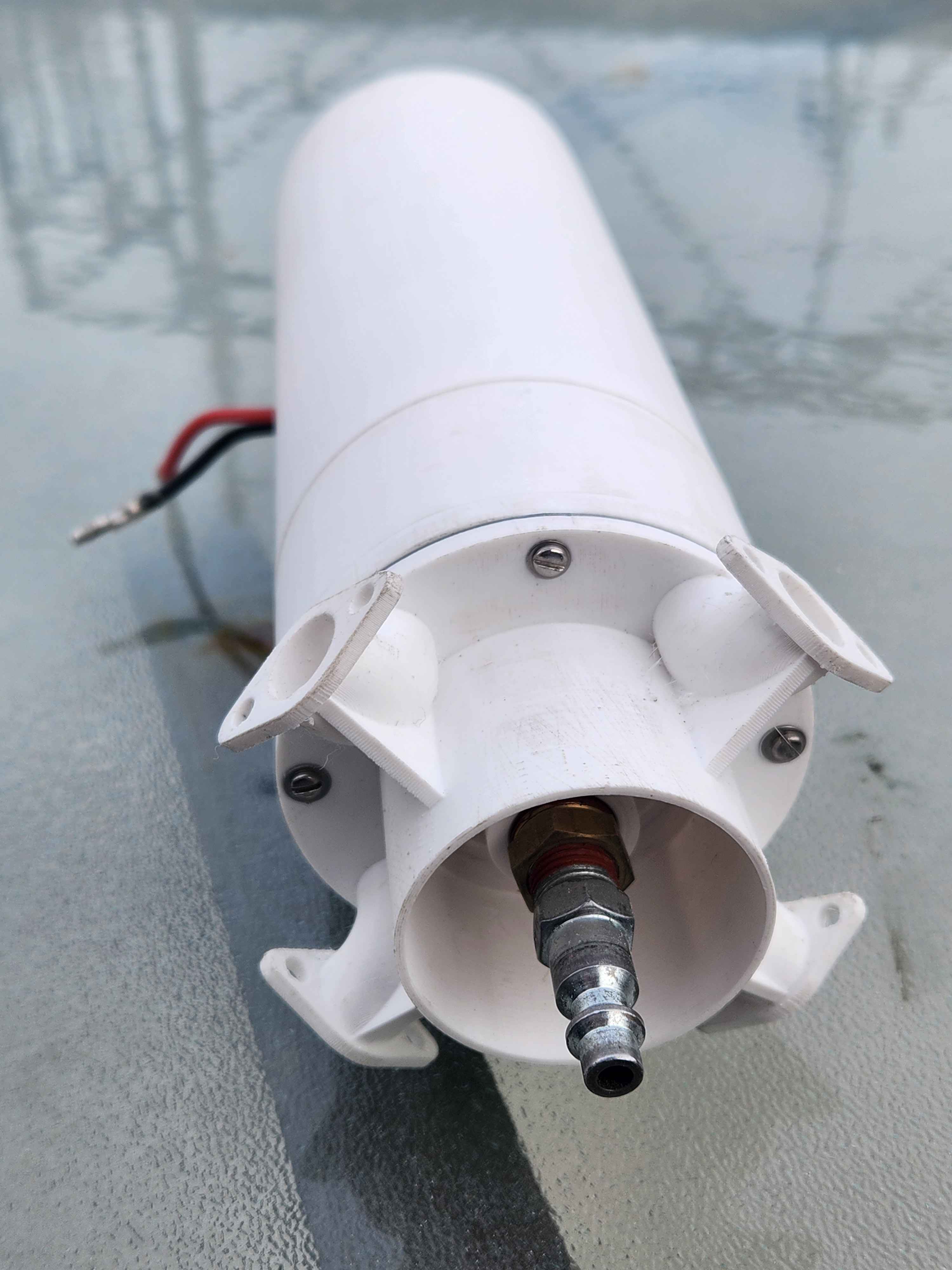

Lắp đầu nối ren ngoài 3/8" NPT vào đáy của cụm đã dán. Siết chặt ống và kẹp ống (hose clamp) trước khi lắp tiếp.

In hornmanifold, stator2.

Dán Superglue cụm đã dán ở bước trước lên mặt phẳng của hornmanifold. Nhớ canh các lỗ khí trùng với các cổng tương ứng trên mặt hornmanifold.

Lắp motor khung 540 lên mặt phẳng của stator2. Khuyến nghị dùng keo khóa ren đỏ (red threadlocker).

Lắp chopperspacer với mặt sắc quay về phía motor. Lắp chopper, lưu ý đừng để trục motor bị đẩy thụt vào.

Kiểm tra vị trí khe gió có khớp với khe trên stator không. Nếu lệch thì chỉnh/sửa chopperspacer. Nếu đã khớp, lắp vòng cổ trục setscrew ID 1/8", rồi dùng keo nến hoặc epoxy dán nó vào hub của chopper. Mục đích là để chopper luôn bám trục khi quay.

In horngaskets, manifoldgasket.

Ghép hai cụm lại, với manifoldgasket nằm ở giữa. Dùng x4 vít M2 để siết chặt dạng “sandwich”.

Cấp điện cho motor để kiểm tra quay trơn. Nếu bị cạ, tháo ra và chà nhám phần bị cấn.

In horn (x4), motorcover, motorcovercap, jbox.

Dùng vít M4 bắt các horn vào hornmanifold. Luồn vít từ phía giữa cụm và vặn vào horn. Dùng horngaskets để làm kín âm (seal sound).

Dán Superglue motorcovercap lên trên motorcover, và dán Superglue jbox để che lỗ đi dây.

In stand.

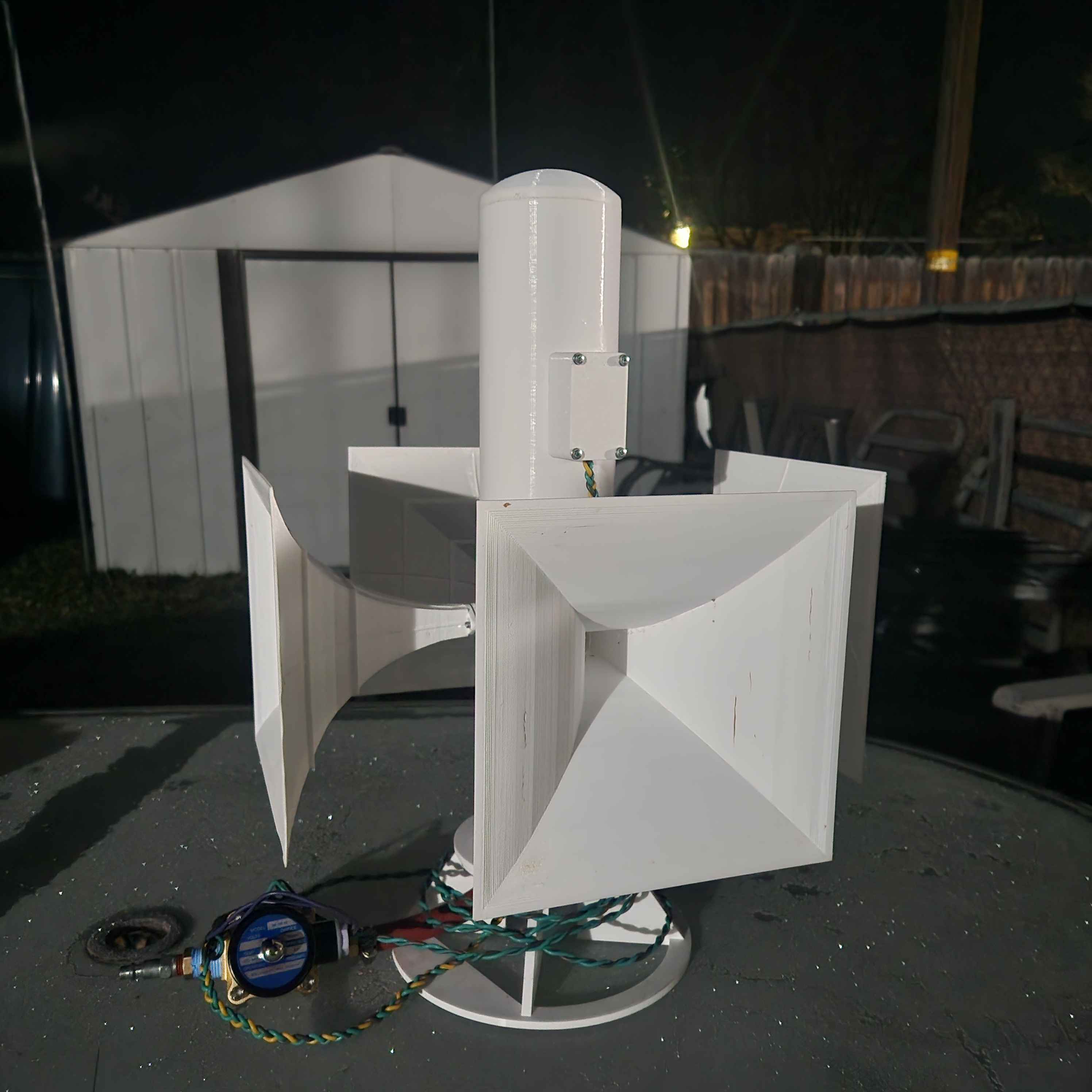

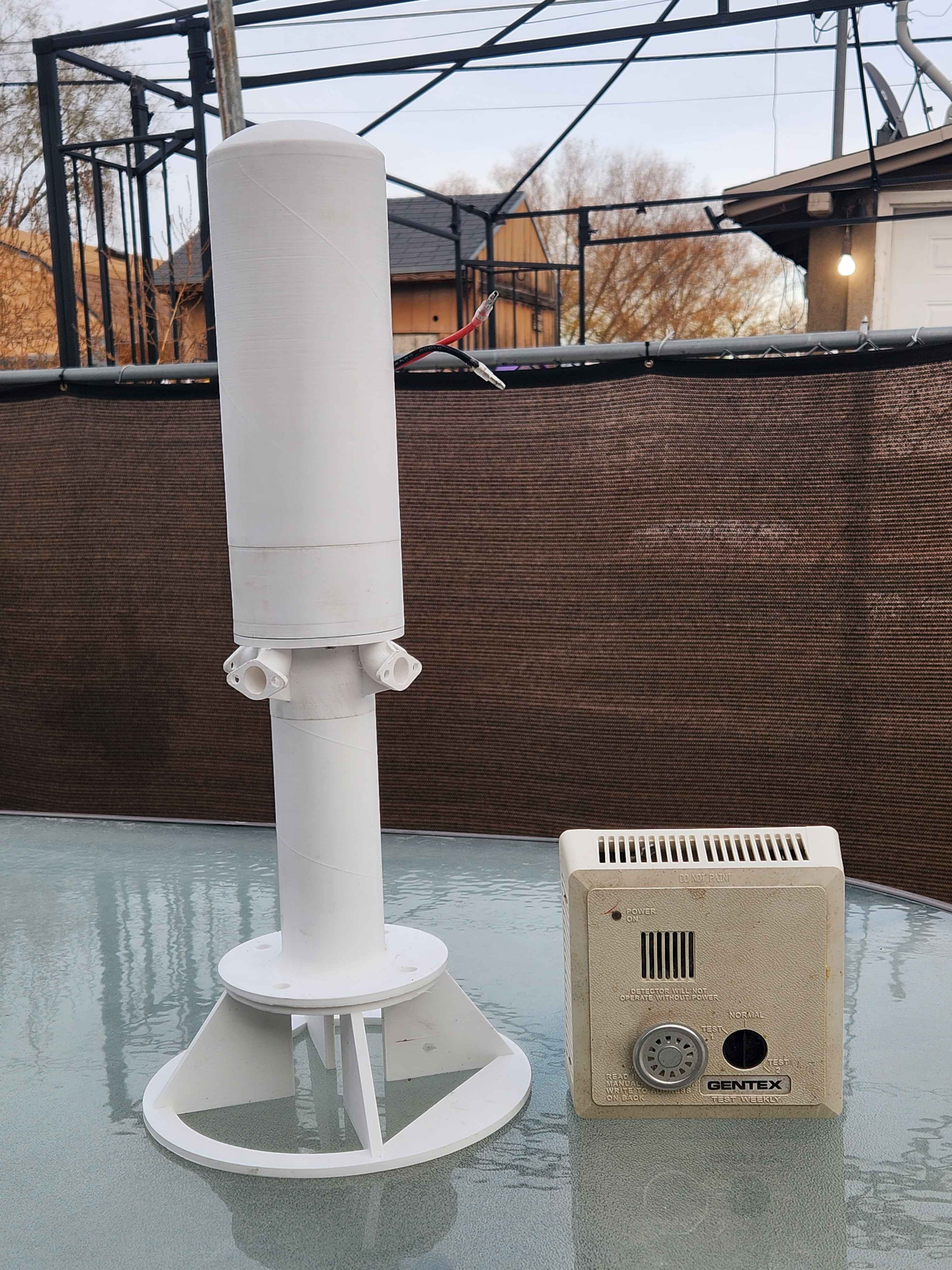

Còi hoàn thiện.
