Thước đo bán kính bo góc cho thước cặp – đến 130 mm (in không cần support)

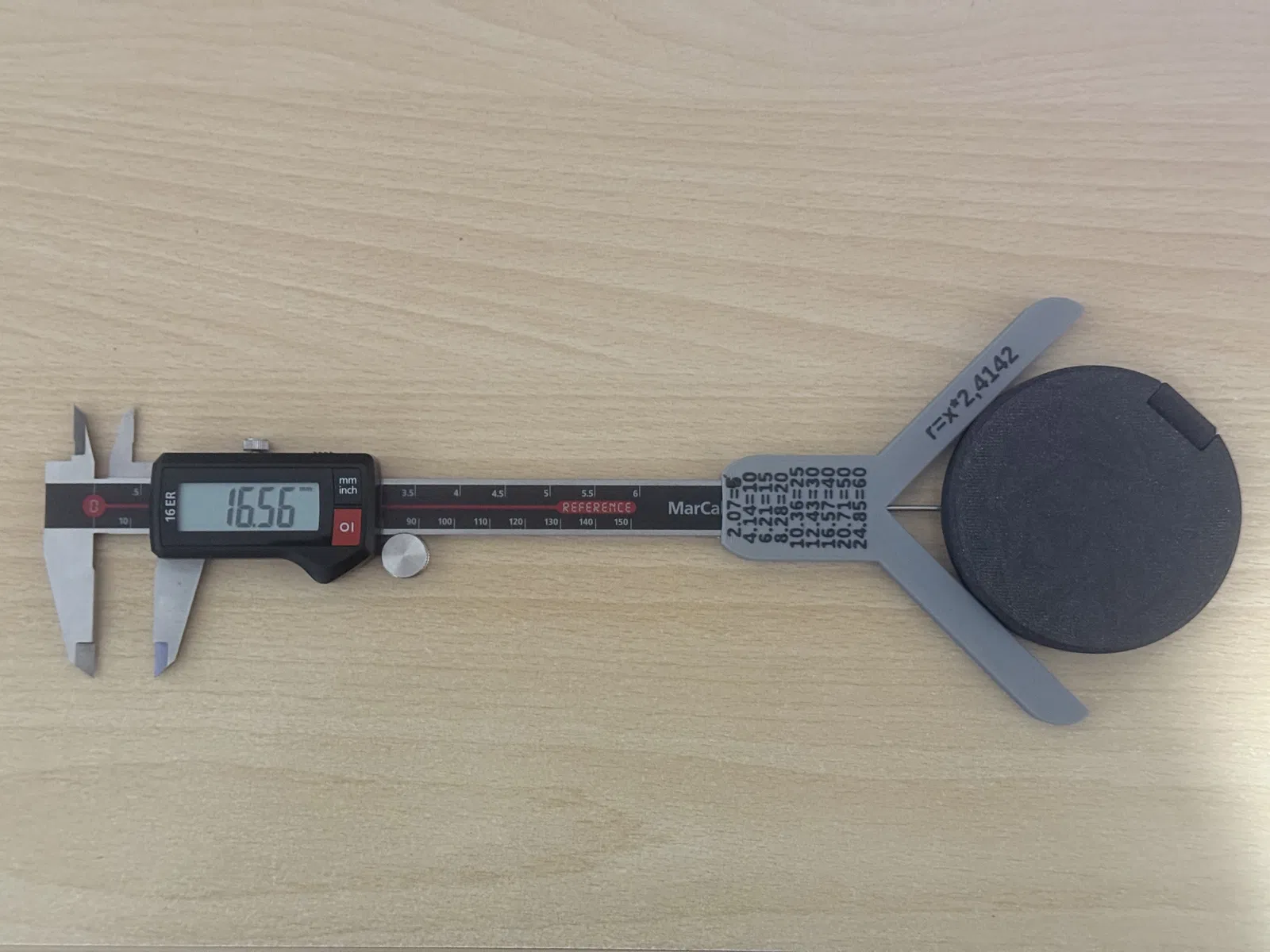

Bộ radius gauge này giúp bạn xác định bán kính bo góc (corner radius) của chi tiết bằng thước cặp (caliper) tiêu chuẩn.

Đã test với Mahr MarCal và một thước cặp giá rẻ phổ thông – tương thích với đa số thước cặp.

Để tính bán kính bo góc, lấy số đo trên thước cặp nhân 2.4142.

Công thức được khắc trực tiếp trên dụng cụ, kèm các giá trị bán kính tham chiếu nhanh: 5, 10, 15, 20, 25, 30, 40 và 60 mm.

Model được tối ưu cho layer height 0.2 mm, in không cần support, và được thiết kế để cho bề mặt/chi tiết rõ ràng trên các máy in FDM phổ biến.

Để chữ/đánh dấu dễ đọc nhất, hãy pause trước layer 41 và đổi màu filament.

Dụng cụ đo bán kính để xác định bán kính bo góc (Eckenradien) bằng thước cặp (Messschieber).

Dải đo từ 0 đến khoảng 130 mm.

Đã thử với Mahr MarCal và một thước cặp đơn giản – phù hợp với đa số mẫu thước.

Bán kính bo góc = số đo × 2,4142.

Công thức và giá trị tham chiếu (5, 10, 15, 20, 25, 30, 40, 60 mm) được ghi trực tiếp trên dụng cụ.

Tối ưu cho 0,2 mm layer height, in được không cần support.

Để dễ đọc: chèn pause in và đổi filament trước layer 41.
