Bộ điều khiển USB MIDI Fader controller

USB MIDI Fader controller

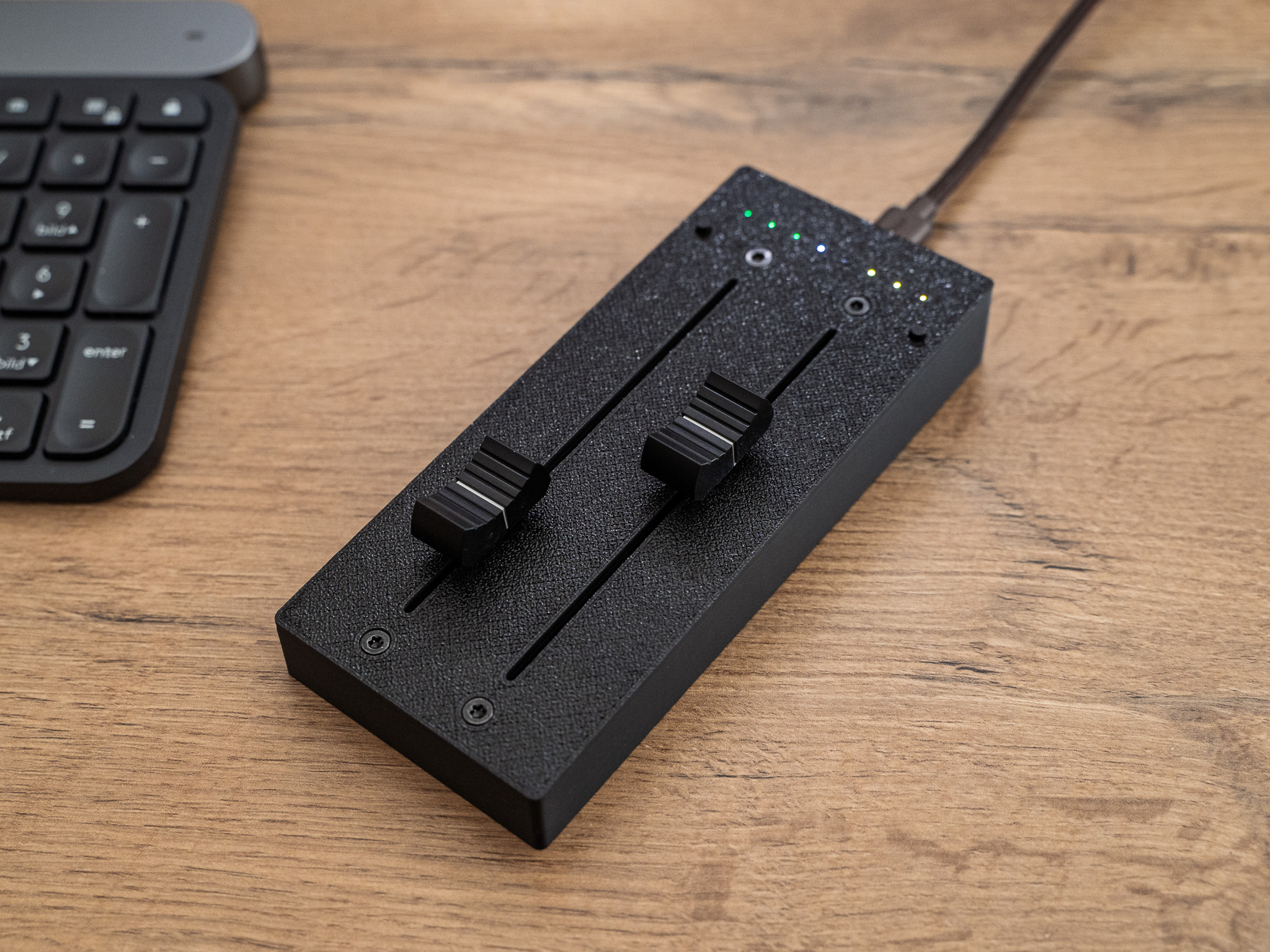

Bộ điều khiển MIDI nhỏ gọn này cho phép bạn điều khiển trực tiếp các kênh MIDI bằng hai fader có đèn LED hiển thị và hai nút bấm.

Lưu ý

Nêu bật thông tin mà người dùng nên để ý, kể cả khi chỉ lướt nhanh.

⚠ Phát hành code

2025-12-15 V1.0: Bản phát hành đầu tiên

2025-12-18 V1.1: Giá trị MIDI không còn được truyền liên tục nữa, mà chỉ gửi khi fader được kéo.

Chức năng

• Fader 1: MIDI CC11 (Dynamics)

• Fader 2: MIDI CC1 (Expression)

• Fader 3: MIDI CC7 (Main Volume)

• Fader 4: MIDI CC21 (Vibrato)

• Nút trái: MIDI CC85 (có thể gán tự do trong DAW, ví dụ: bắt đầu record)

• Nút phải: Chuyển giữa Bank 1 và Bank 2

• Hiển thị LED

  • Hiển thị cường độ theo màu (xanh lá sang đỏ)

  • LED xanh dương cho biết bank / layer đang hoạt động

  • LED đỏ báo hiệu đang nhấn nút trái

Linh kiện cần có

• 1 x Raspberry Pi Pico, RP2040

• 1 x NeoPixel Stick với 8 RGB LED

• 2 x ALPS linear slide potentiometer 10 kΩ (hành trình: 100 mm)

• 2 x Tụ 100 nF (khuyến nghị)

• 1 x điện trở 330 Ω (khuyến nghị)

• 2 x điện trở 150 Ω (khuyến nghị)

• 1 x điện trở 5.1 kΩ (khuyến nghị)

• 2 x fader knob

• 4 x vít đầu chìm – 5 mm (ưu tiên màu đen)

• 4 x vít đầu chìm – 8 mm

• 2 x nút nhấn tactile (6 x 6 x 9 mm)

• 1 x USB Type C Plug jack 6 pin

• một ít dải cao su rộng 10 mm để chống trượt

Phần cứng

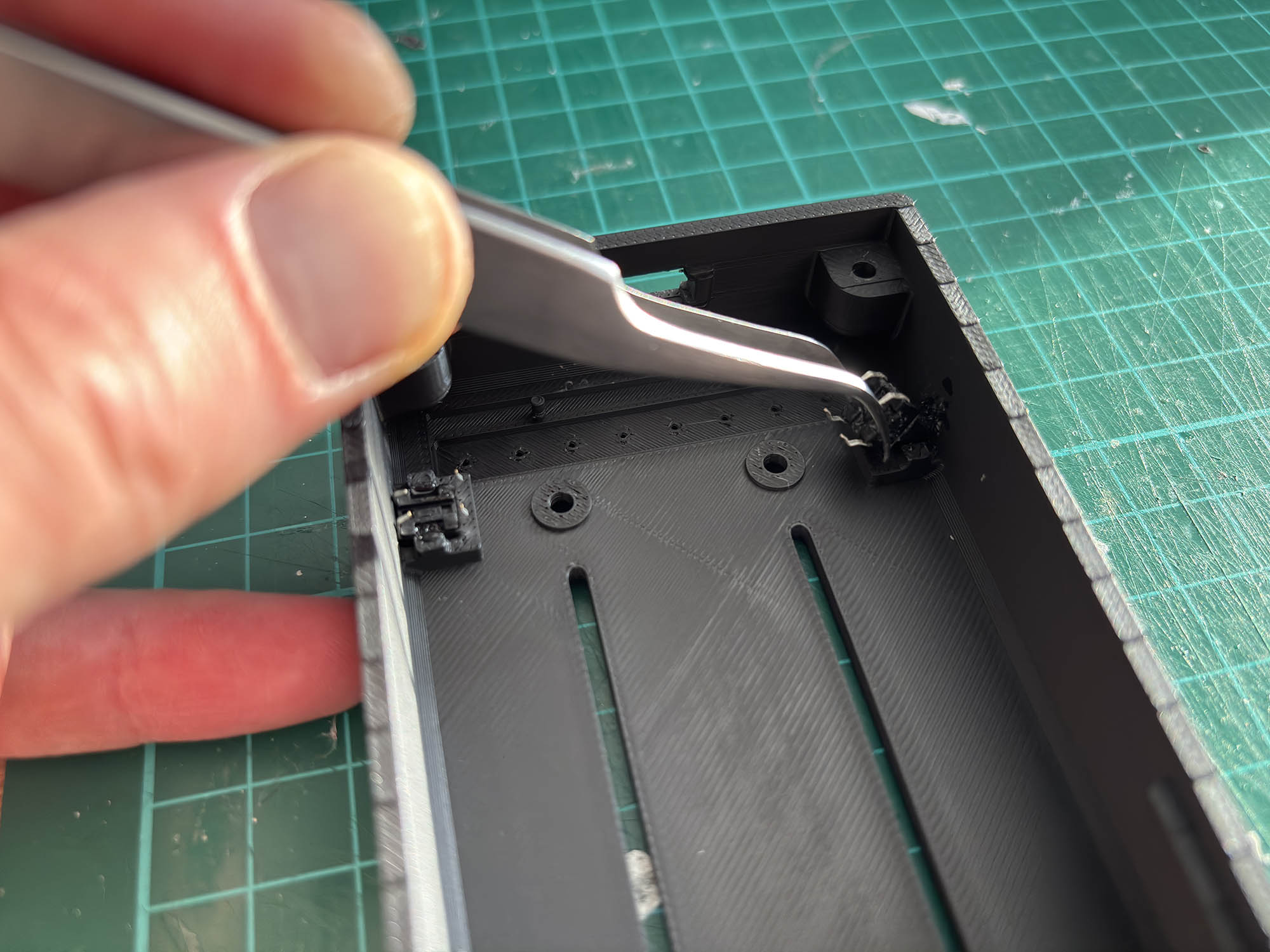

1. Gắn các nút bấm vào và cố định bằng một ít keo.



2. Lắp tấm tán sáng (một lớp PLA trắng hoặc thay bằng một mảnh giấy) và dán cố định.



3. Đặt dải LED vào vị trí và cố định bằng keo nến.



4. Bắt vít các fader vào vỏ.

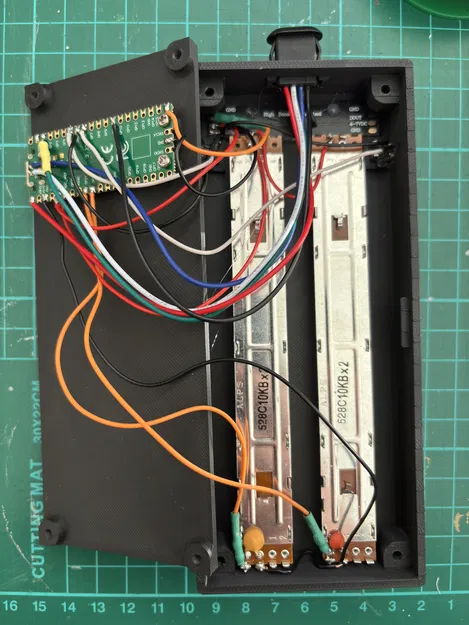

5. Nối tất cả dây theo sơ đồ chân bên dưới.



   1. Fader 1 / 2:

      Signal → 150 Ω → GPIO26 / GPIO 27
      VCC → 3.3 V
      GND → GND
      Tụ 100 nF nối giữa Signal và GND

   2. Nút trái / phải:
      Một chân → GPIO6 / GPIO 5
      Chân còn lại → GND

   3. Dải NeoPixel LED:
      DIN → 330 kΩ → GPIO15
      VCC → 3 V
      GND → GND

   4. USB-C:
      VCC (đỏ) → VBUS
      GND (đen) → GND
      D+ (xanh dương) → TP3
      D- (trắng) → TP2
      CC1 (xanh lá) → 5.1 kΩ → GND

Phần mềm

1. Cài đặt Visual Studio Code.

2. Cài extension PlatformIO.



3. Tải mã nguồn từ printables.com

4. Giải nén và mở thư mục project trong Visual Studio Code.



5. Nếu cần, chỉnh mapping MIDI CC trong src/main.cpp (CC11/CC1/CC21/CC3 và CC85).



6. Build và upload firmware lên Raspberry Pi Pico bằng PlatformIO.



Lưu ý về phần mềm: Mình không phải là lập trình viên và đã dùng AI để tạo code. Với mình thì chạy ổn định, nhưng mình không thể loại trừ khả năng có lỗi hoặc code chưa được chỉnh chu.
