Hộp chắn nắng mưa Stevenson nhỏ gọn (Compact Stevenson Screen)
Compact Stevenson Screen in 3D hoàn toàn, thiết kế nhỏ gọn dễ gắn tường. Có ren trong 12x1,5 cho PG7 cable gland và ren ngoài 20x2,5 để vặn nắp. Bên trong có rãnh 11mm để lắp AHT10/AHT20.
Mô tả

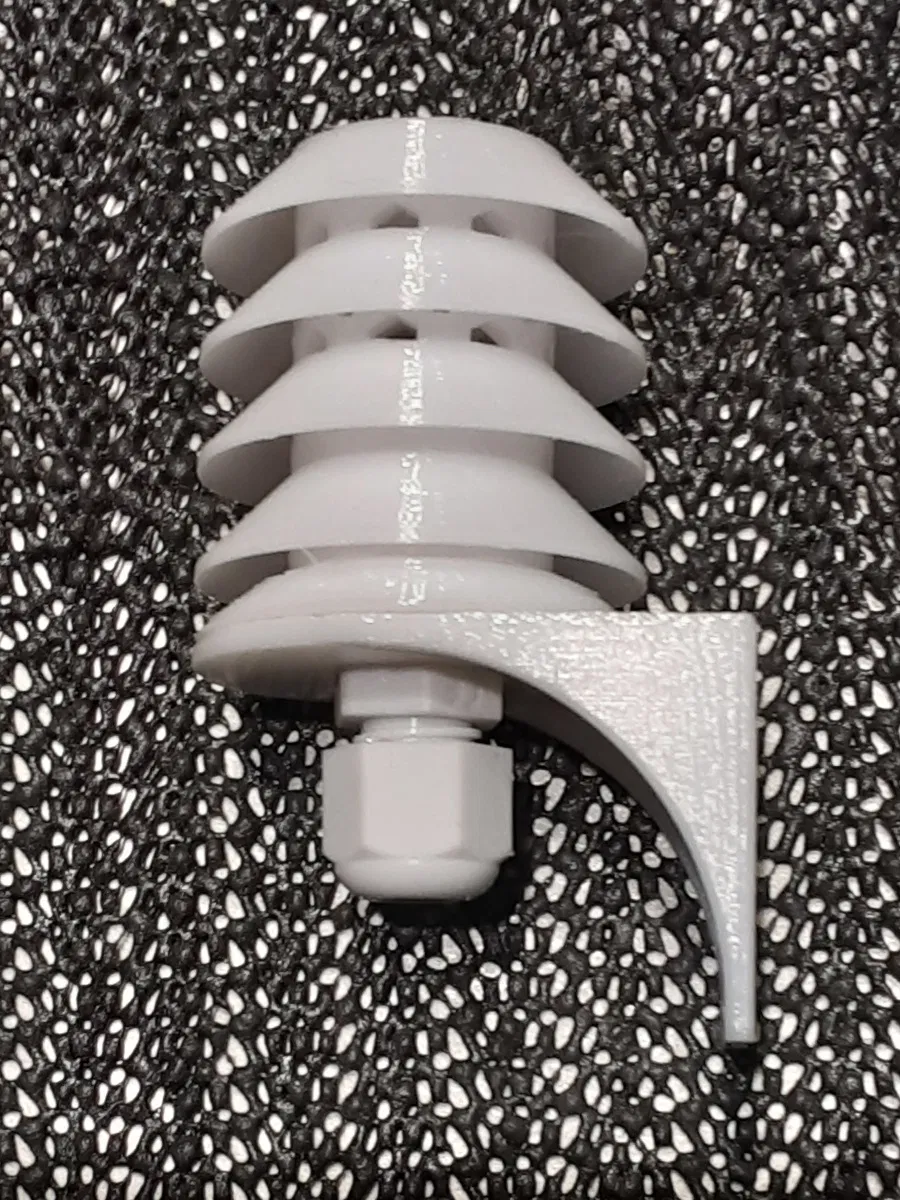

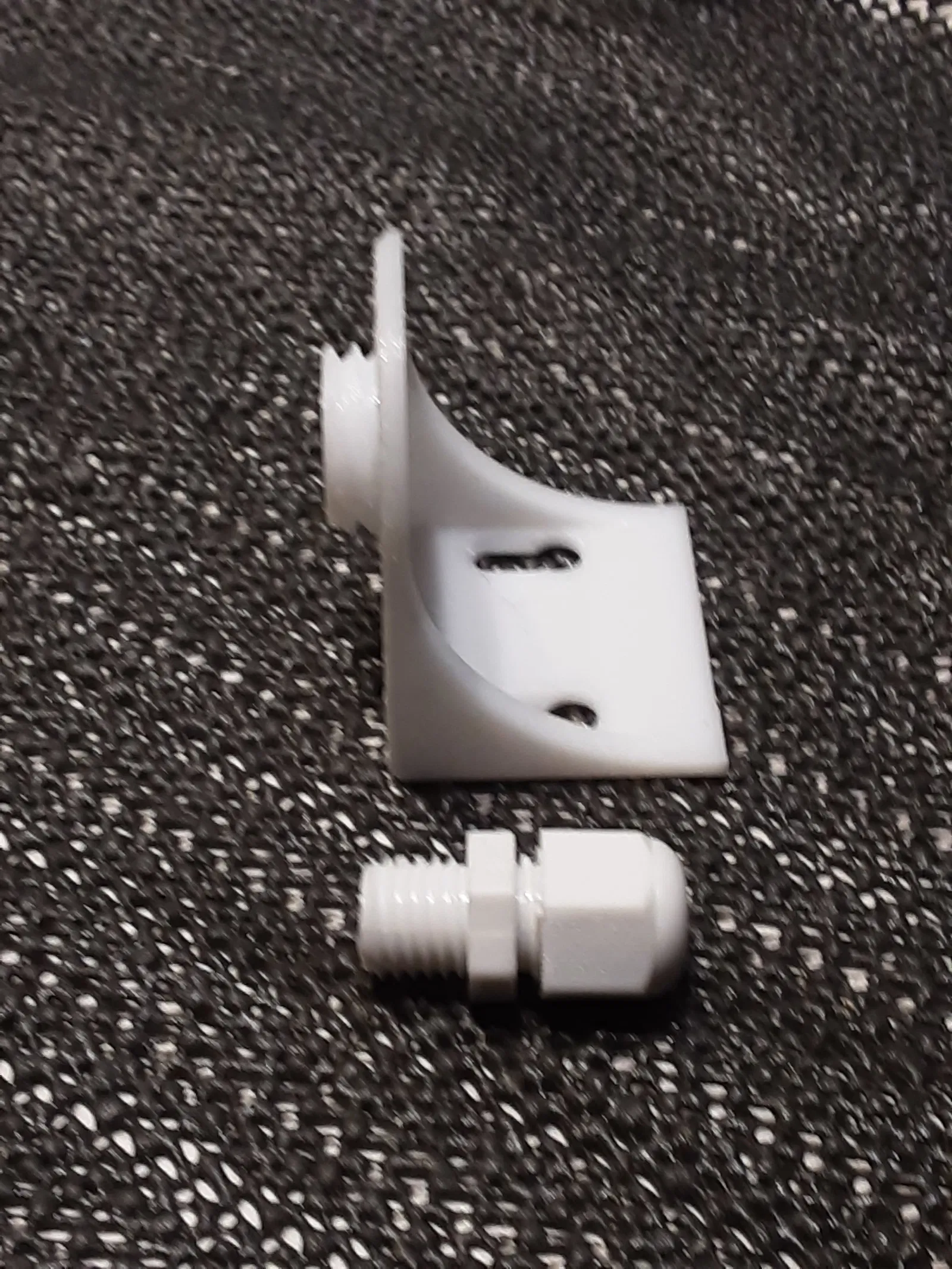

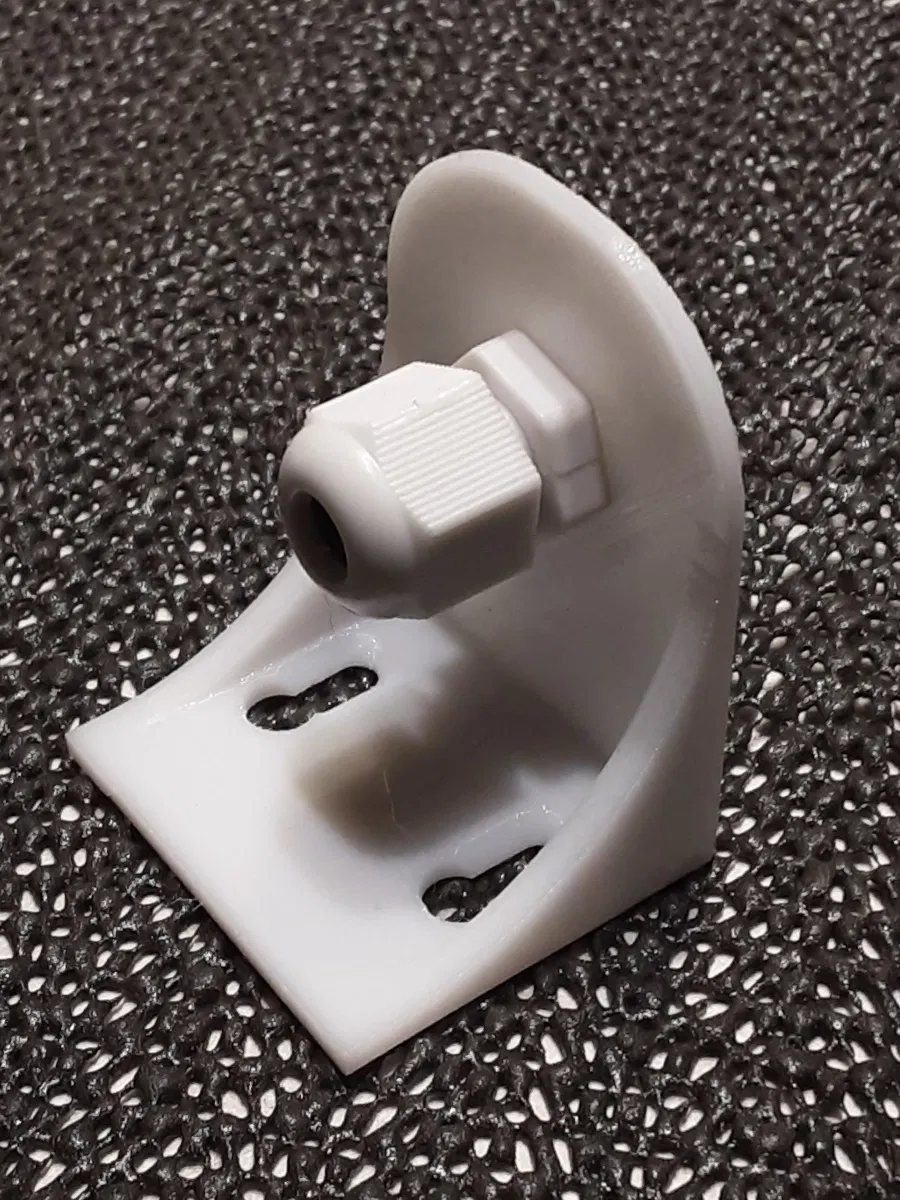

Stevenson screen này nhỏ gọn, in được hoàn toàn và lắp đặt rất dễ. Phần đế (socket) có một lỗ với ren trong 12x1,5 để gắn vừa một PG7 cable gland tiêu chuẩn. Ở phía trên, phần đế có ren ngoài 20x2,5 để vặn gắn phần nắp (hat).
Phần nắp phải in úp xuống, không bắt buộc phải dùng supports! Mình có dùng một modifier để phần ren được in ra đẹp hơn.
Bên trong có một rãnh rộng 11mm để giữ một bo mạch mini AHT10 hoặc AHT20, kết nối trực tiếp với dây cáp.
Edit: Cho tiện, mình đã thêm các file nguồn FreeCad:
