Núm thay thế cỡ lớn cho Hypatia focusser của kính thiên văn Hadley

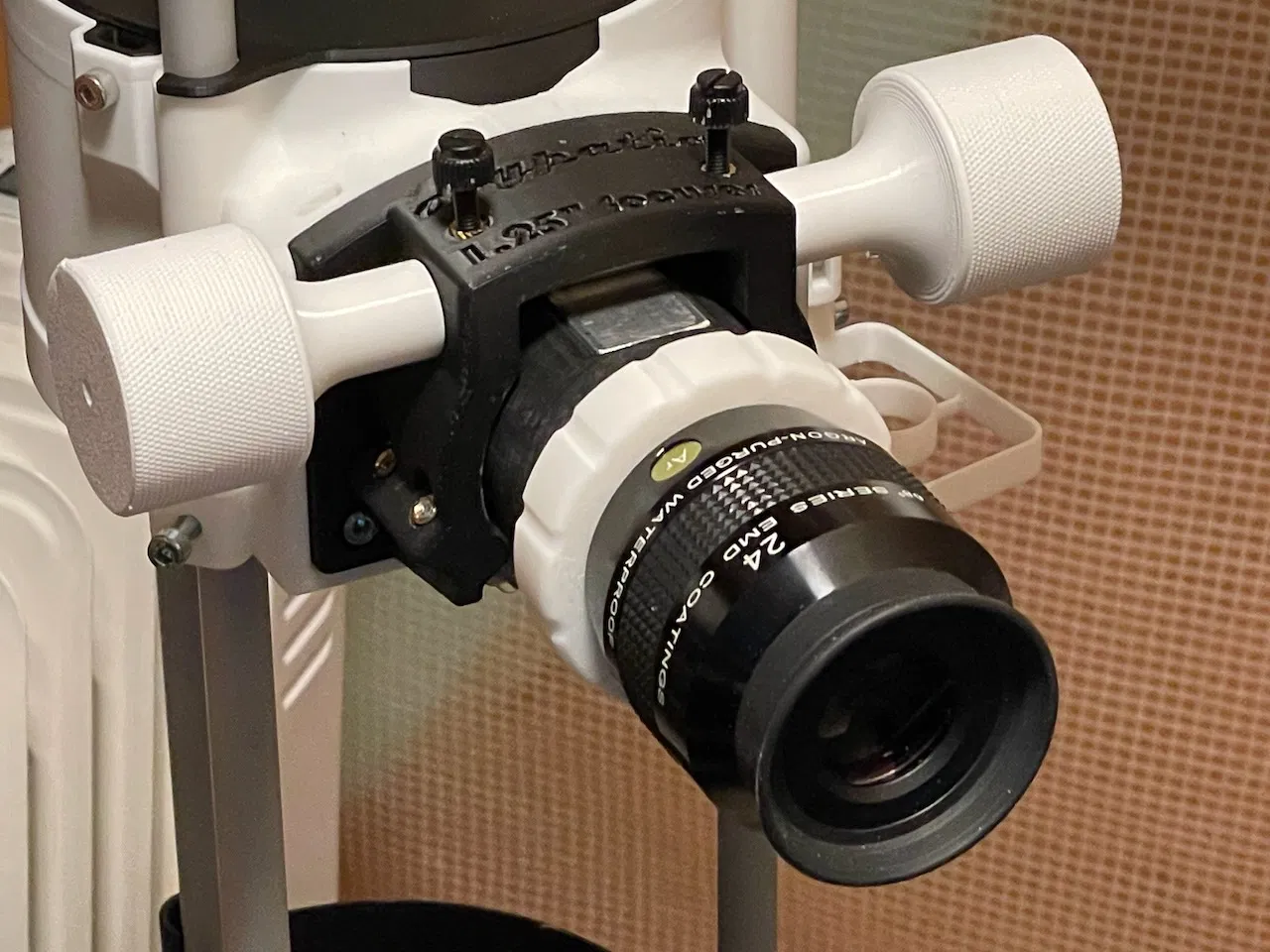

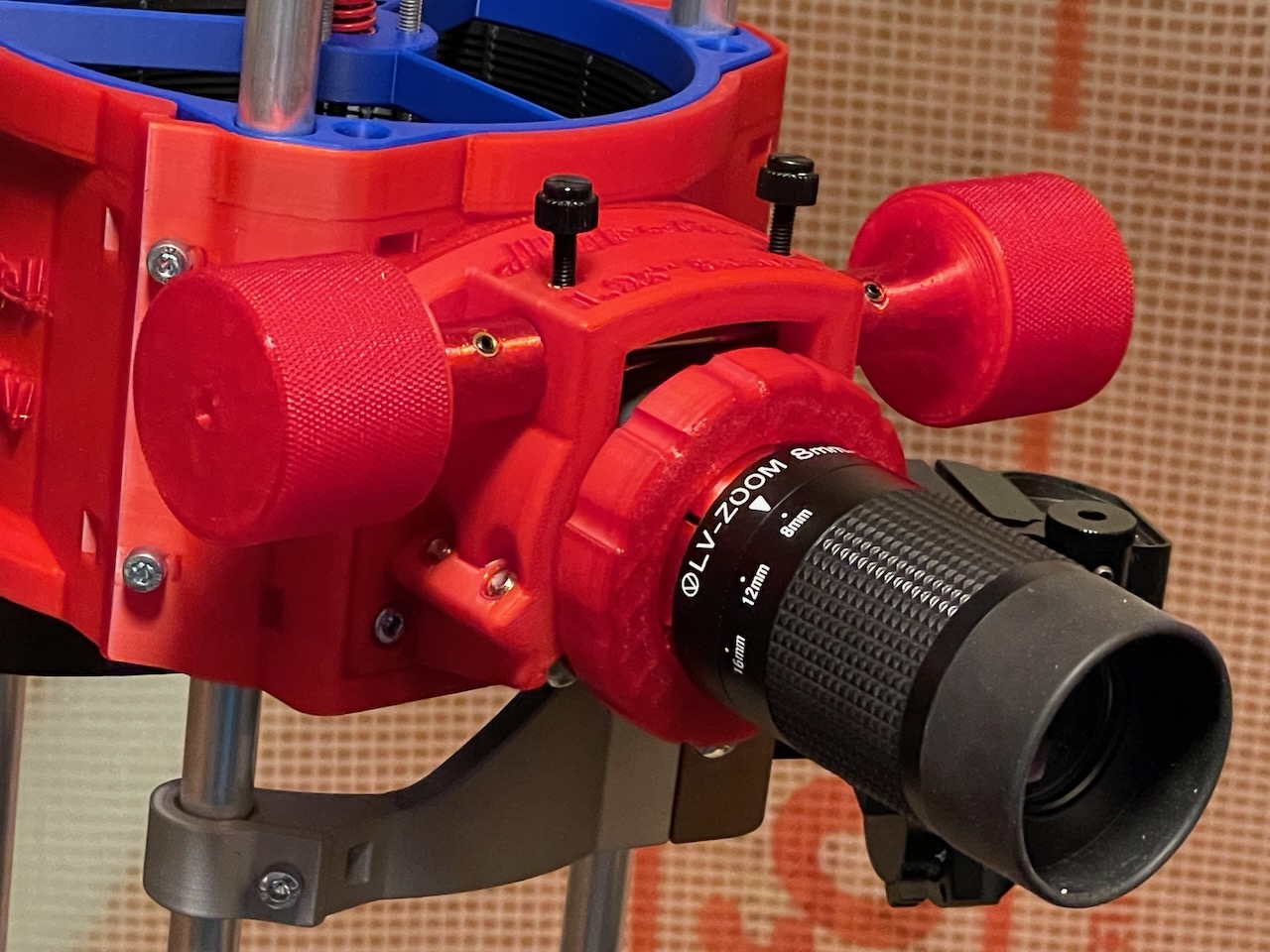

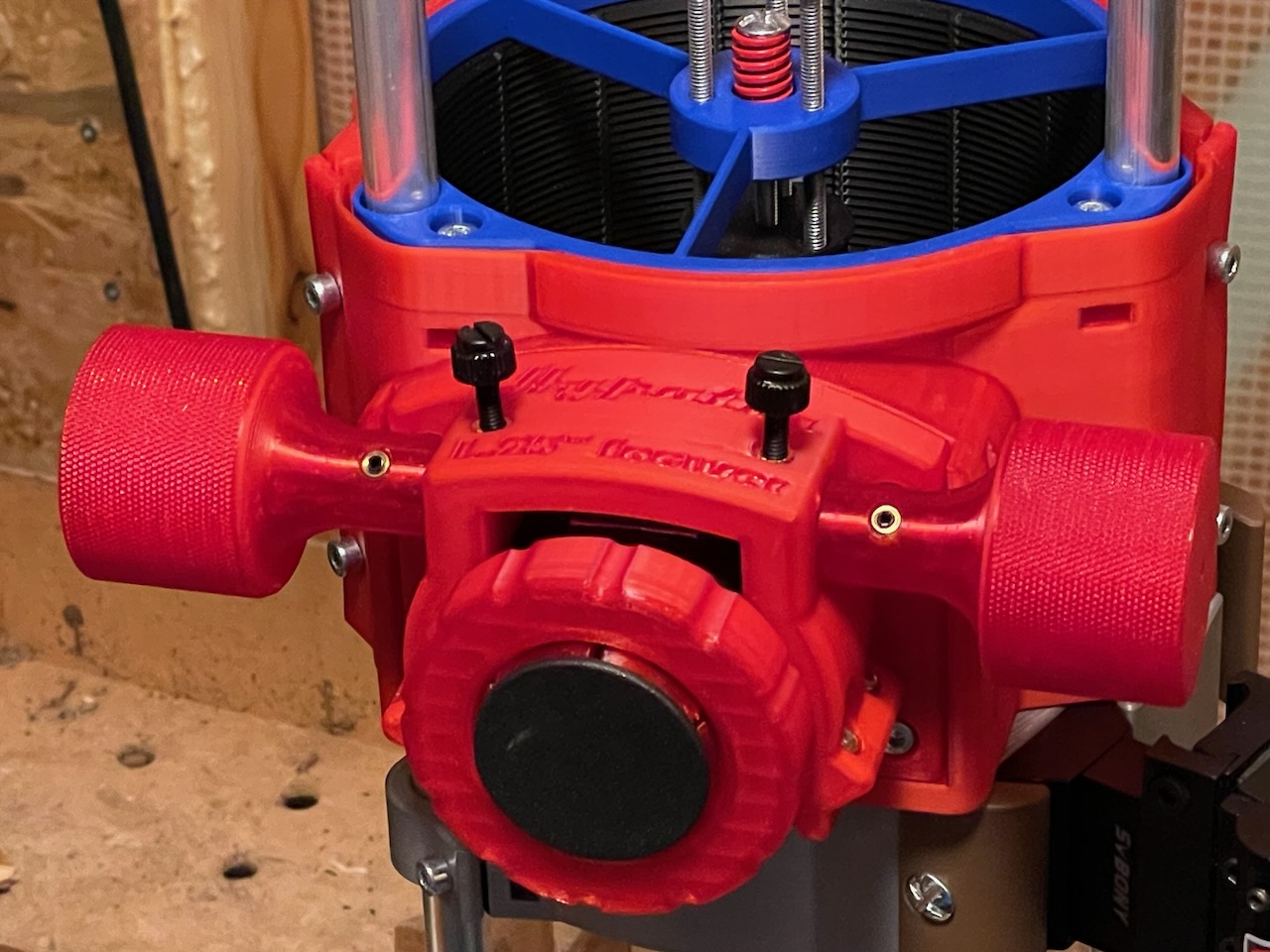

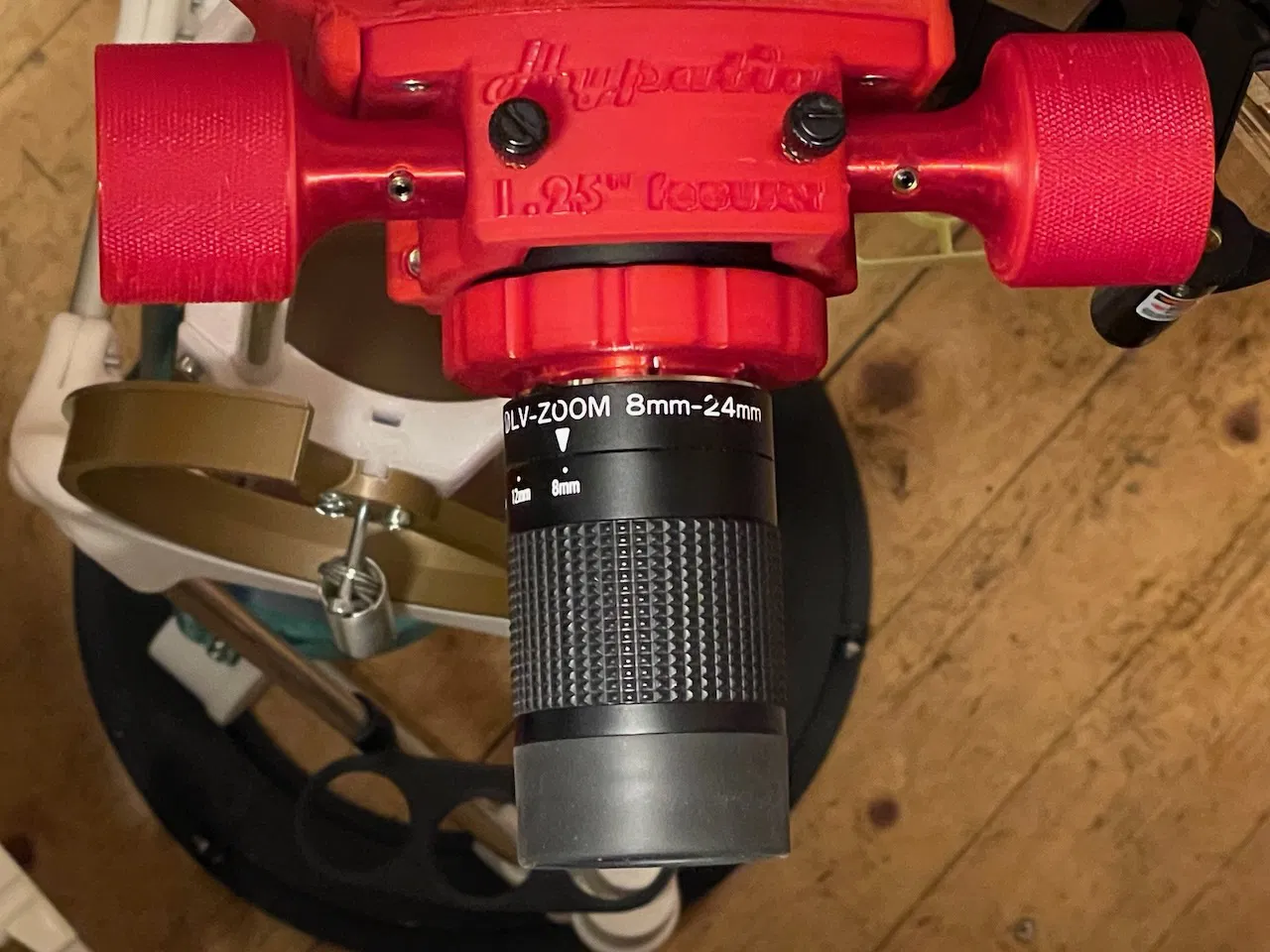

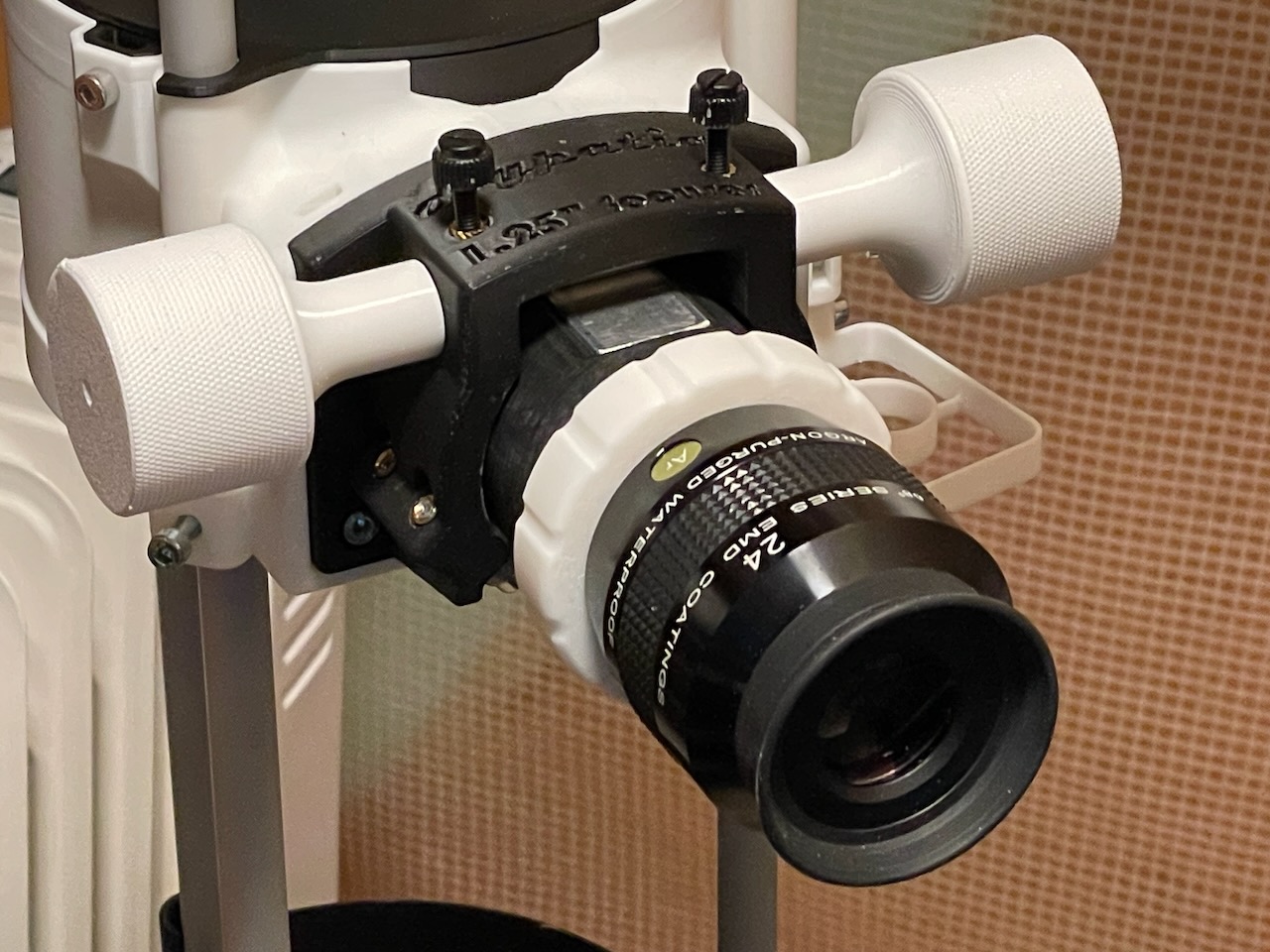

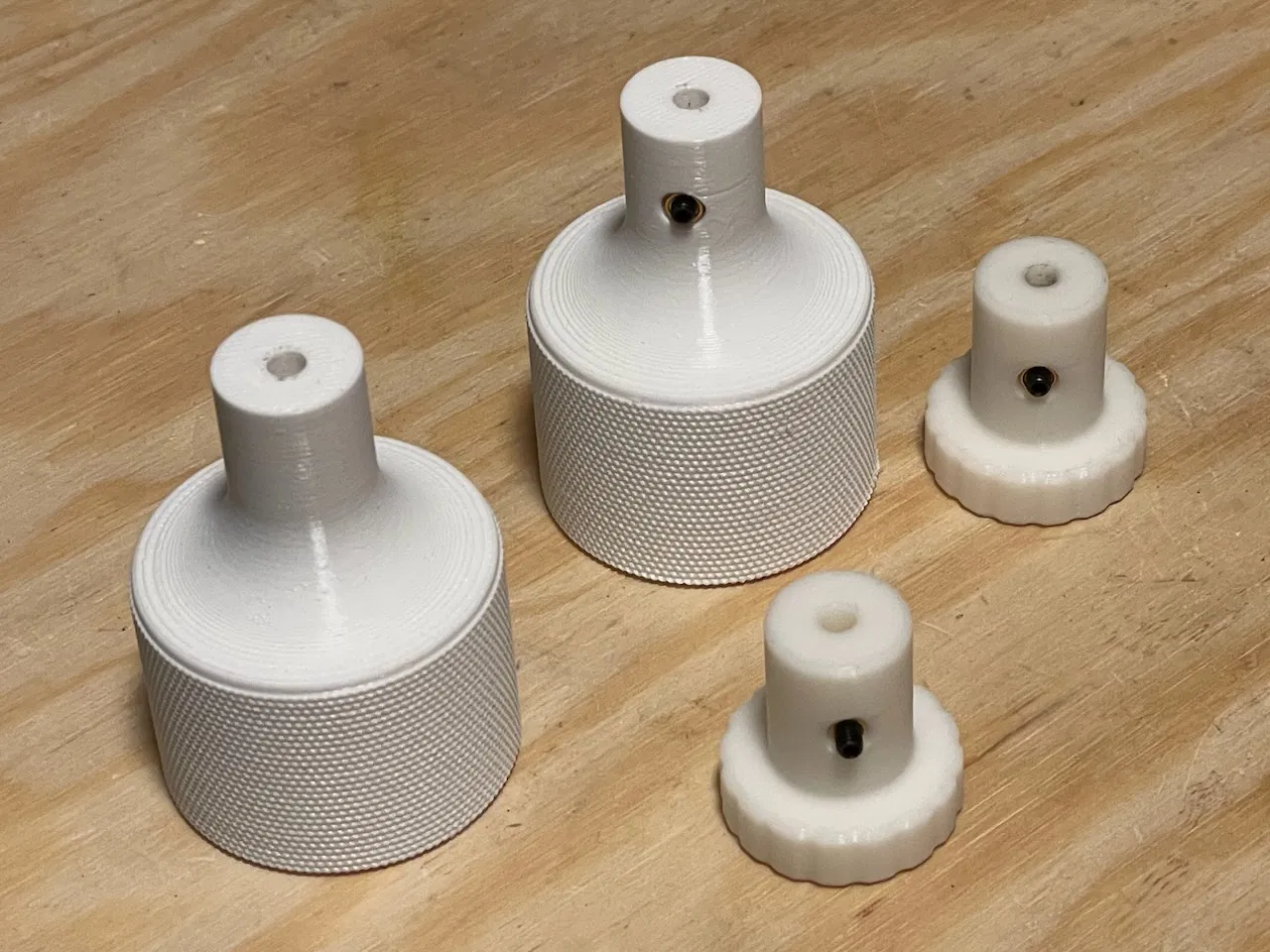

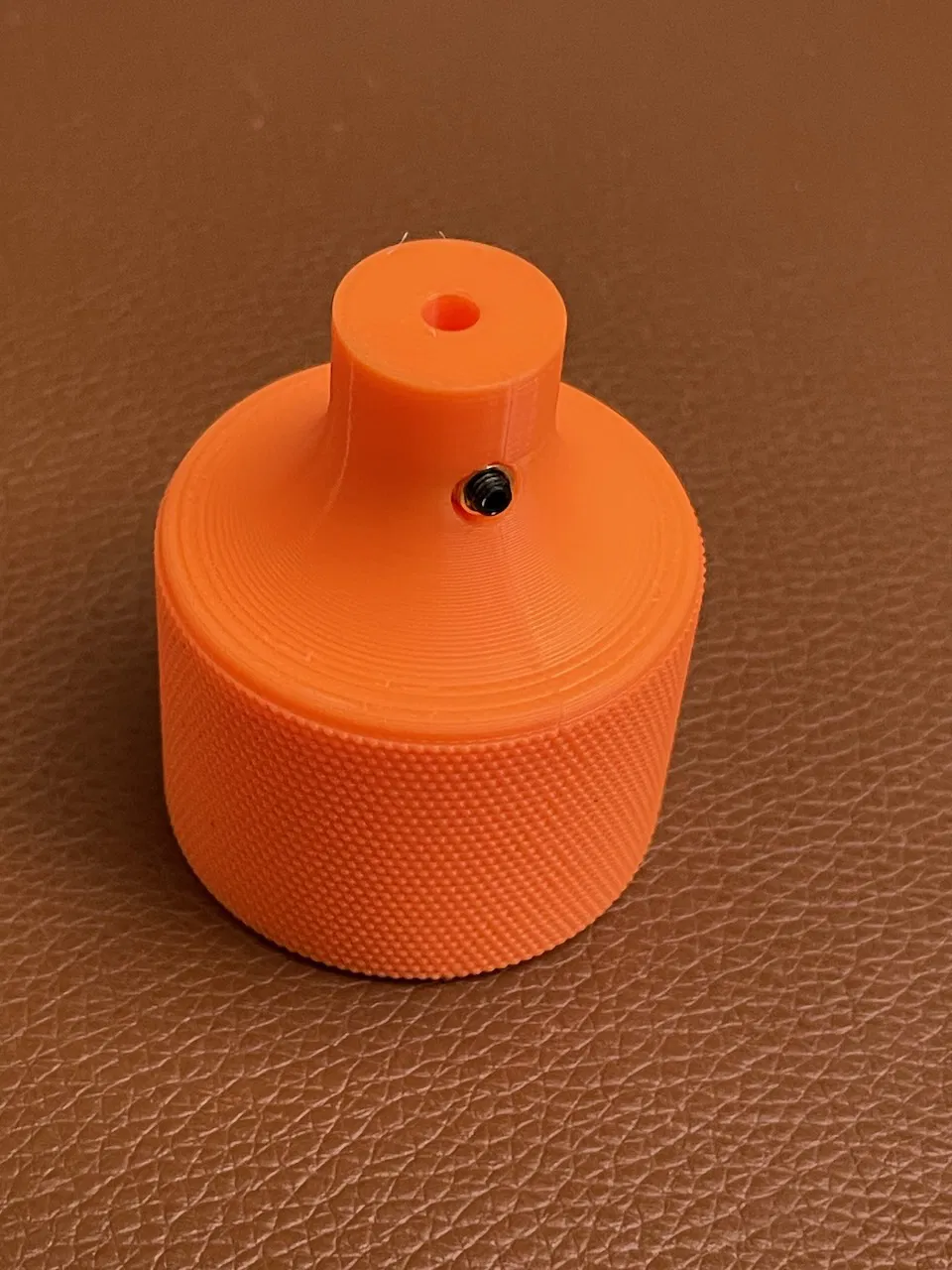

Đây là bản thay thế cho núm (knob) nguyên bản của Hypatia focusser. Núm này to hơn bản gốc và có bề mặt texture mịn để cầm chắc tay khi đang mang găng.

Nhu cầu làm núm to hơn cho Hypatia focusser rất xịn này xuất phát từ việc cần thêm khoảng hở (clearance) so với Upper Telescope Assembly (UTA) và cho tay mình, đặc biệt là khi dùng găng.

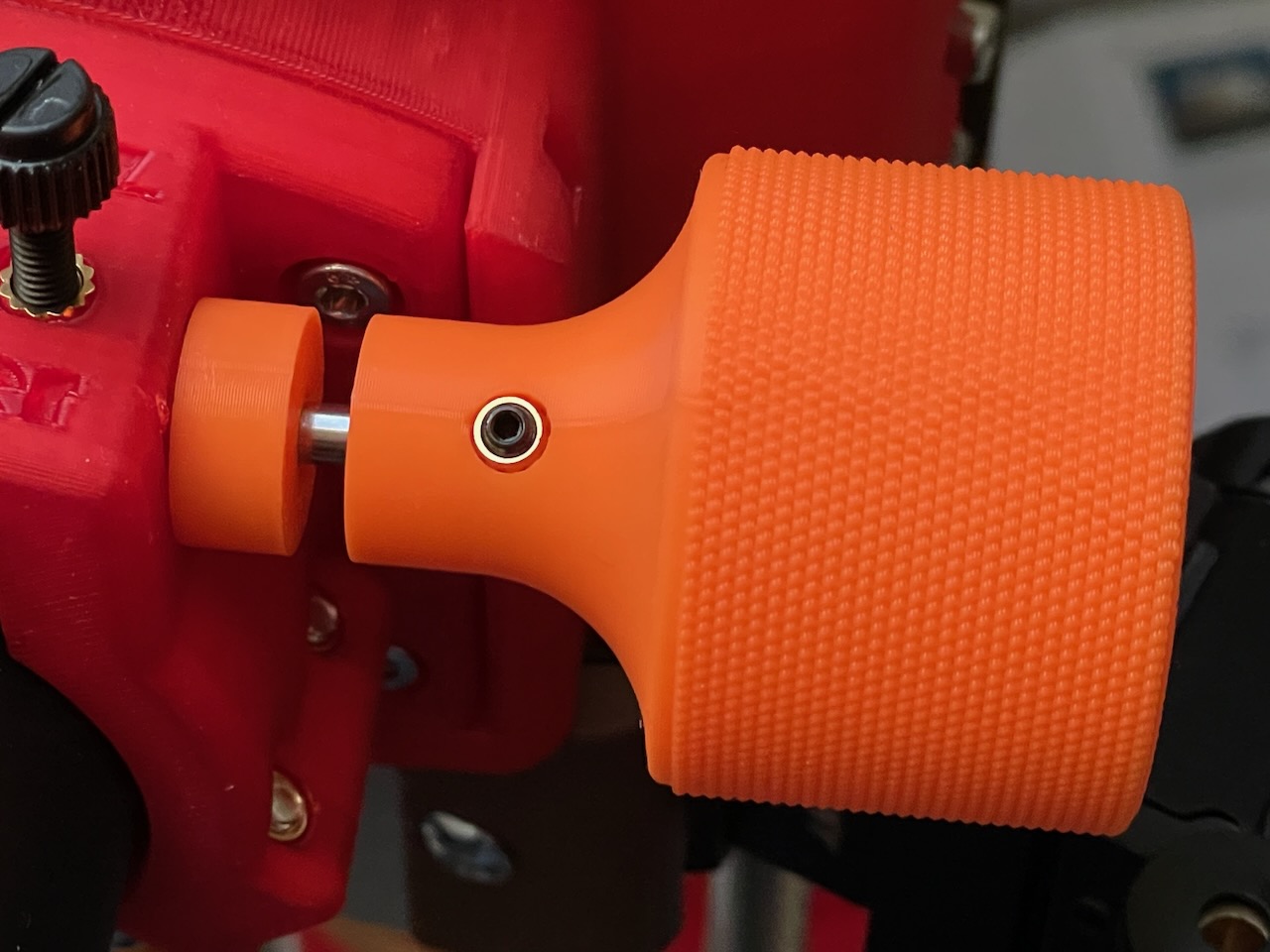

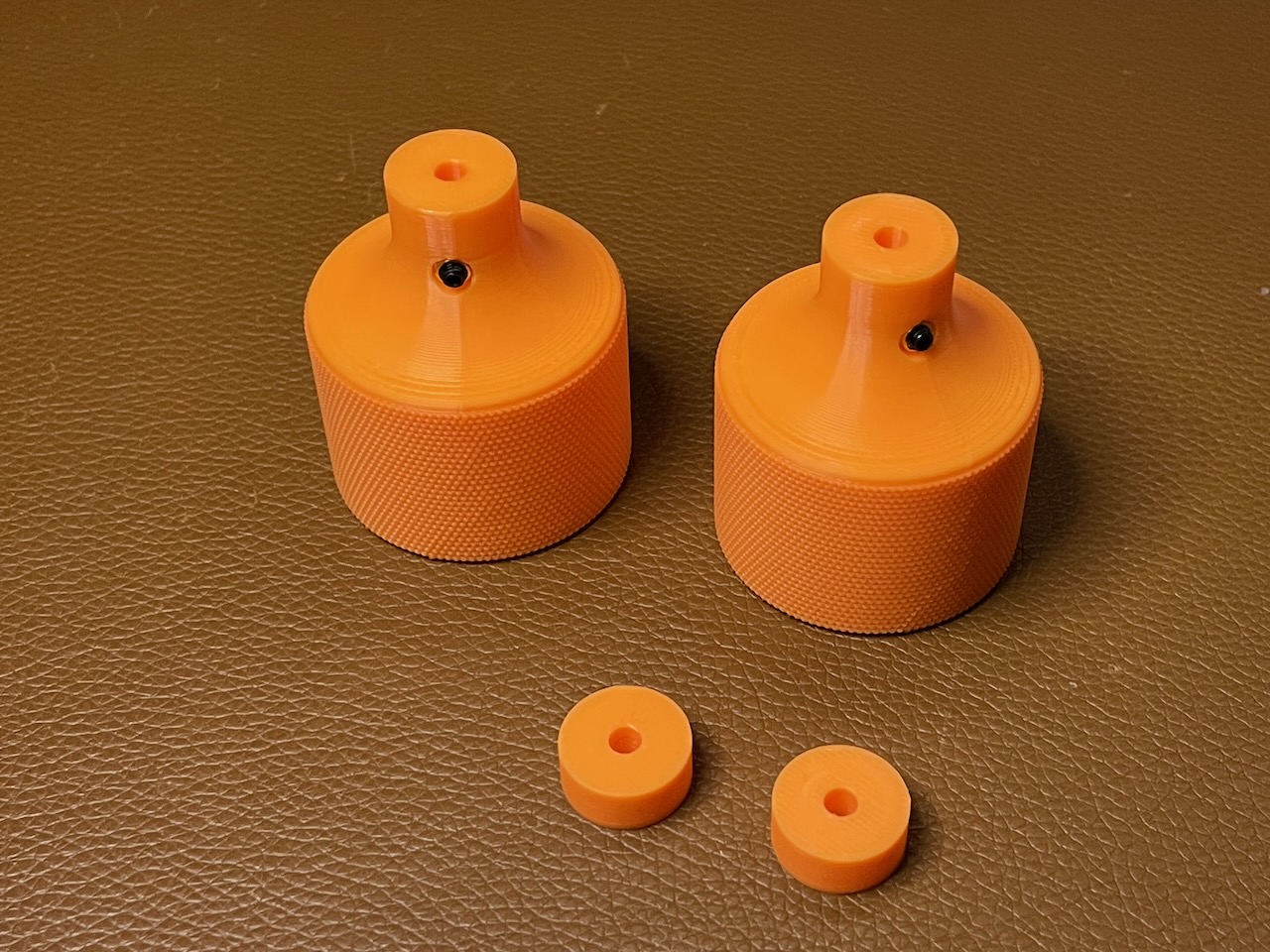

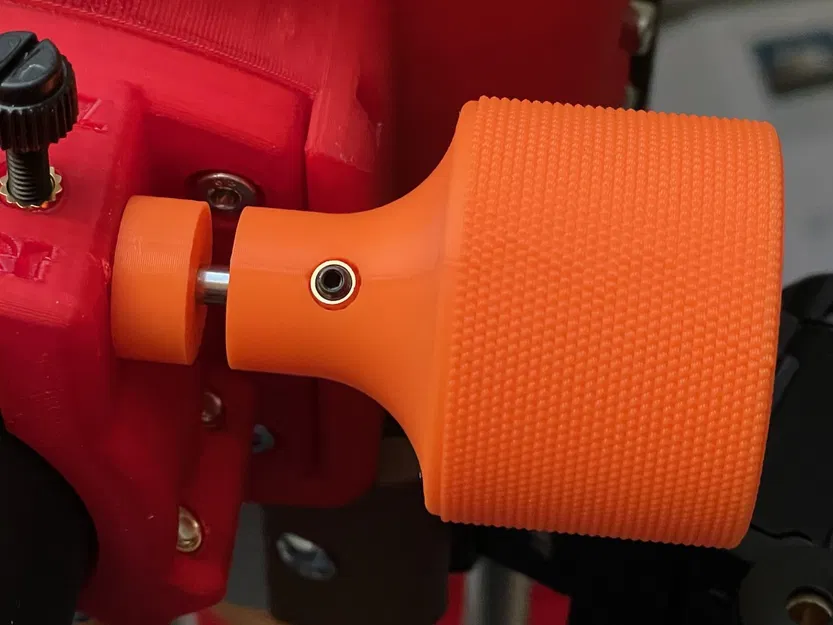

Có một phiên bản ngắn và một spacer 7 mm (cũng có sẵn dạng file STL). Vít hãm (grub screw) được đặt sát về phía đầu của pinion nhất có thể để vẫn kẹp chặt tốt.

Phiên bản núm dài (long version) sẽ có khoảng hở (clearance) nhiều hơn.

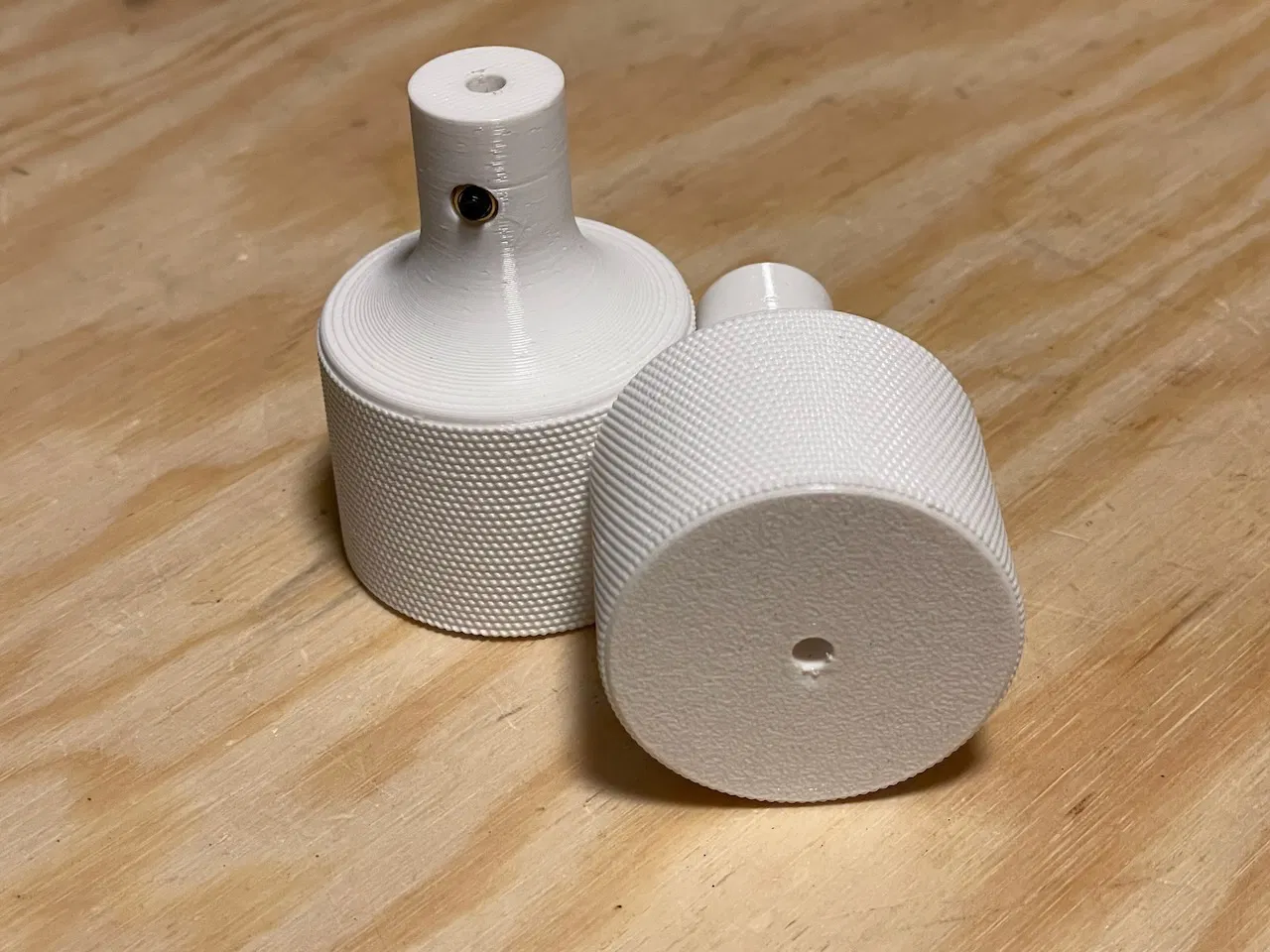

Đường kính trong (ID) là 4.2 mm và được thiết kế cho pinion thép 4 mm (aliexpress). Lắp vào sẽ hơi khít một chút do ma sát.

Vật liệu:

Không khuyến nghị PLA, dù vẫn dùng được nếu cẩn thận. Đừng để các chi tiết PLA trong xe nóng hoặc gần nguồn nhiệt nói chung.

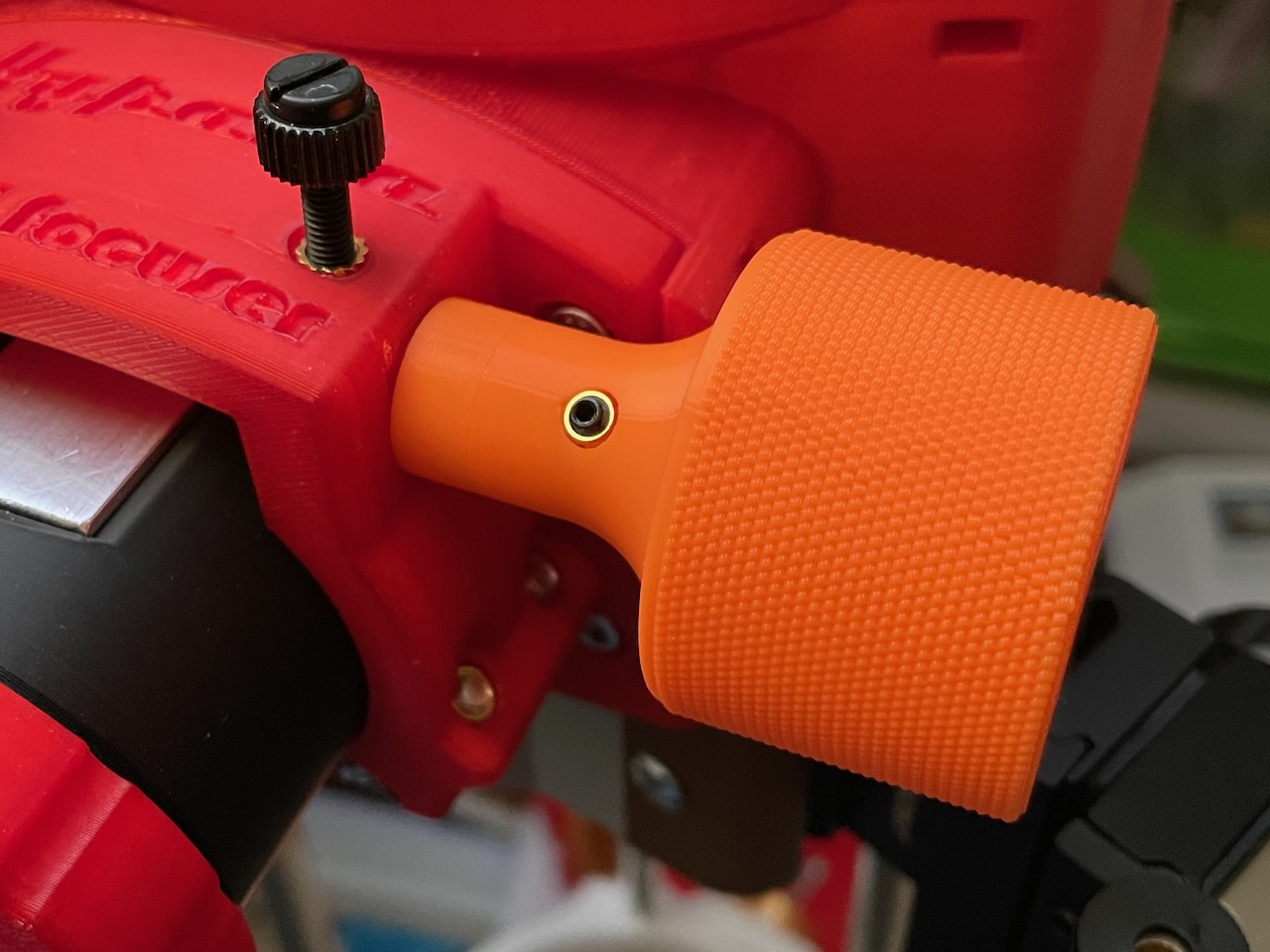

Heat insert mình dùng cho vít hãm 3mm là loại M3x4x5. Lỗ trên núm để gắn insert là 4,5 mm nên sẽ có độ chồng (overlap) 0,25 mm ở mỗi phía quanh insert. Khi in của mình thì hoạt động ổn, không bị dư vật liệu làm kẹt/grip vào vít hãm quá mức.

Mình in với 3 lớp vỏ (layers) và 10% gyroid infill (khoảng 20 gram vật liệu), nhưng các kiểu infill khác cũng dùng được.

Mình dùng random seam.

Hy vọng bạn sẽ thích thiết kế của tụi mình.

Cảm ơn Maff về kính thiên văn Hadley.

Cảm ơn Marci về Hypatia focusser.

Cảm ơn vợ mình đã phụ giúp phần thiết kế.
