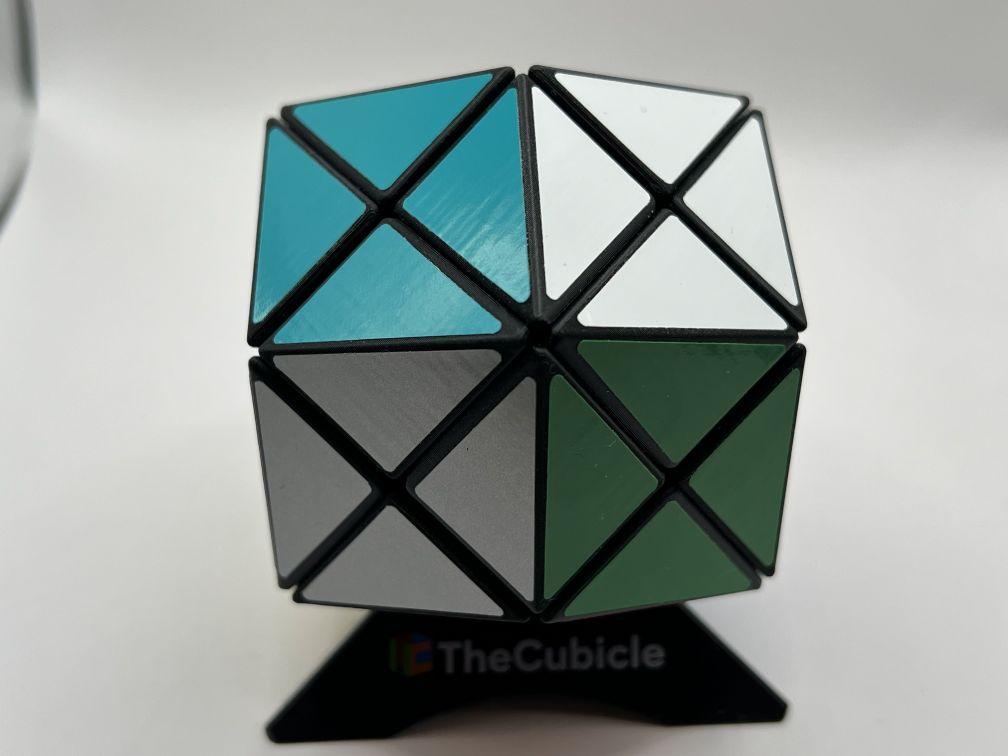

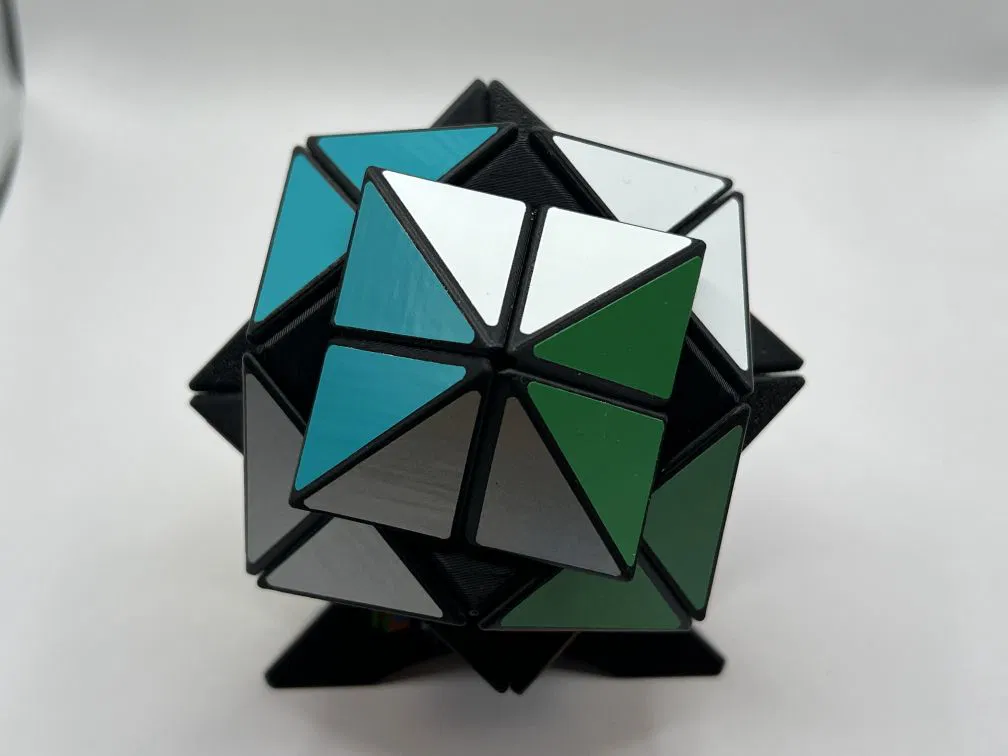

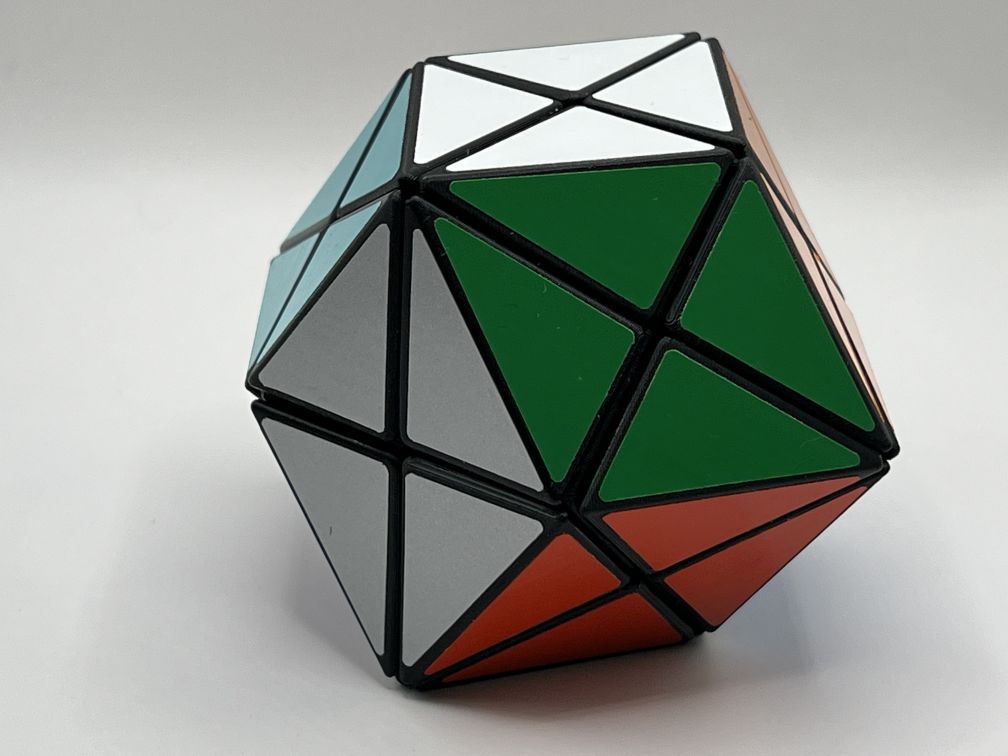

Rhombiminx – Puzzle xoay Rhombic Dodecahedron cắt Corner & Deep Cut

Turning Demo:

Bản làm lại của một món puzzle mà mình làm lần đầu khoảng năm 2008. Bản gốc được dựng dựa trên một khối Eastsheen mini 2x2x2, với các phần extension hoạt động được đúc từ bản sao của “master” in 3D. Phiên bản mới này được in 3D hoàn toàn và dùng cơ chế 2x2x2 bên trong thiết kế riêng, chắc chắn hơn nhiều so với các mẫu Easheen mini đời cũ. Các extension thỉnh thoảng hơi “cấn” khi xoay, nhưng nhìn chung mình rất hài lòng với kết quả.

Bill of Materials:

• 3x 2x2Center

• 7x 2x2Corner

• 24x Extension hoặc Extension looser (bản looser có độ fit lỏng hơn (khe hở giữa các phần ghép lớn hơn). Mình khuyên in mẫu cả hai loại rồi thử xem loại nào xoay mượt hơn mà không bị lạch cạch hay quá lỏng)

• 9x 2x2Edge

• 1x Core

• 3x Socket head cap screw, ren M3 x 0.5 mm, dài 16 mm (McMaster 93070A073 hoặc tương đương)

• 3x Compression Spring, dài 0.5", OD 0.188", ID 0.13" (McMaster 9657K268 hoặc tương đương)

Assembly:

Khuyến nghị lắp phần 2x2 bên trong trước, chạy rà (break-in) phần đó, canh tension và đảm bảo chuyển động của cụm này mượt và ổn định. Sau đó tháo 2x2 ra, trượt các đầu extension tip vào, rồi lắp lại. Có thể cần chạy rà thêm và bôi trơn để các extension xoay mượt.
