Vỏ tối giản cho thermometer hygrometer dùng pin AA (Mignon)

Vài suy nghĩ:

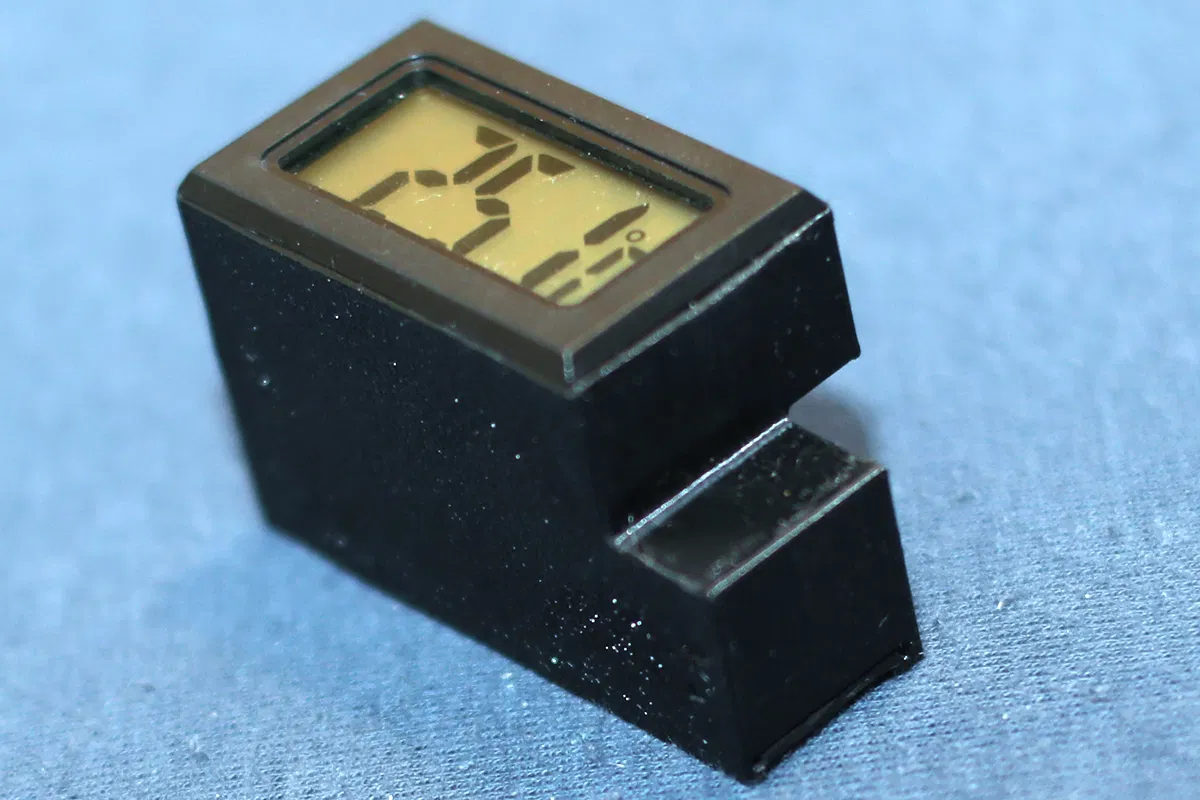

Tiếc là mình làm cái housing cho mẫu thermometer tiêu chuẩn này trước khi chịu khó tìm thử, rồi mới thấy có khá nhiều mẫu tương tự. Dù sao thì mình cũng đăng thiết kế của mình lên. Mình muốn một cái housing tối giản nhất có thể. Phần lưng phía sau thermometer để hở, để nó vẫn đo nhanh được. Nắp khoang pin của thermometer phải tháo ra. Khi đang mở, chỉ cần xoay nhẹ là tháo/lắp lại được dễ dàng, không làm hư gì.

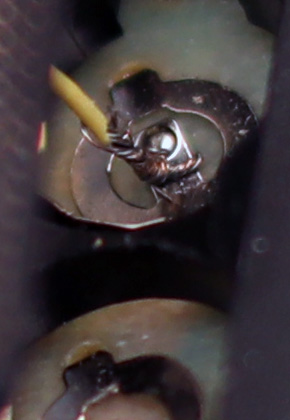

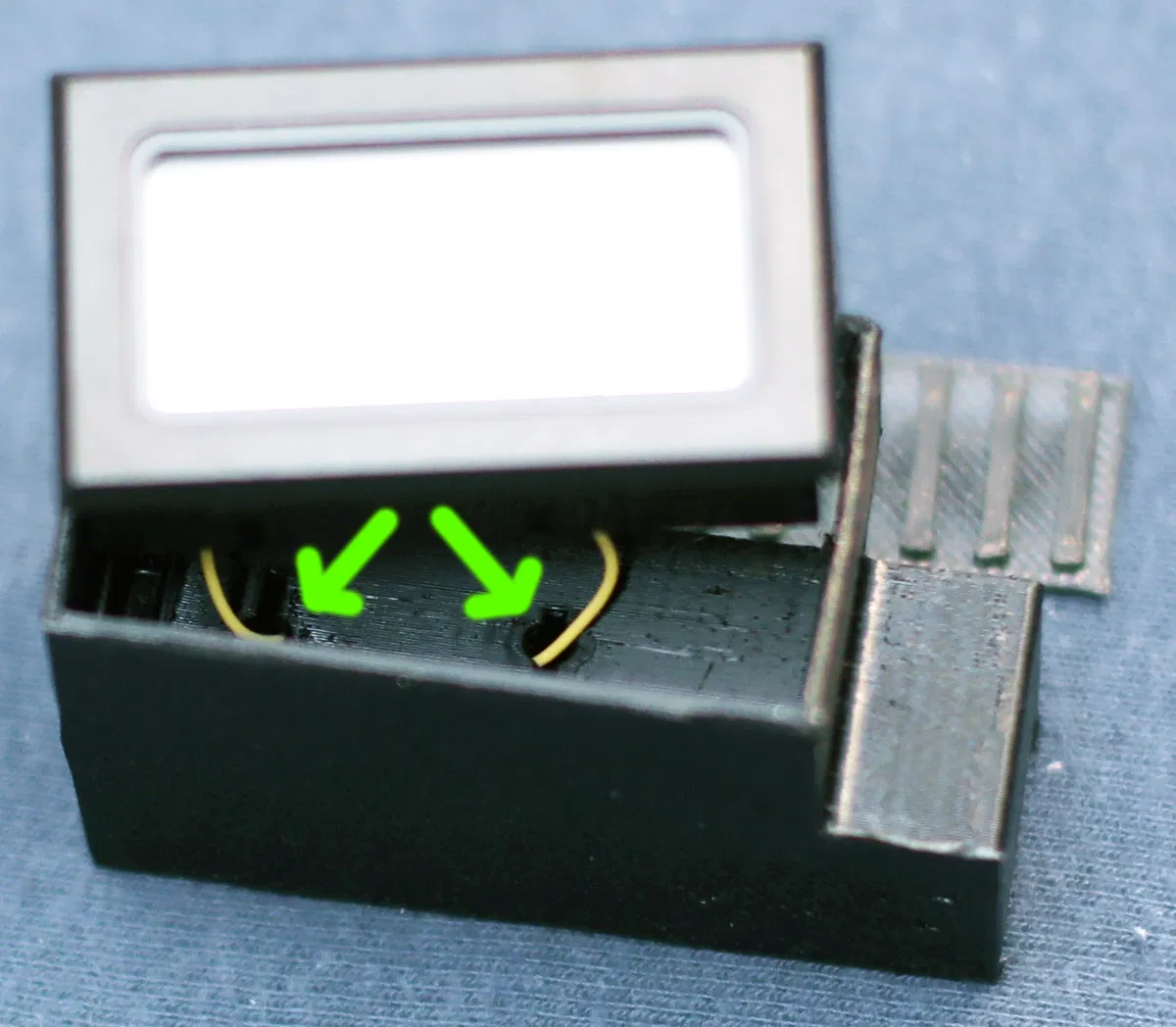

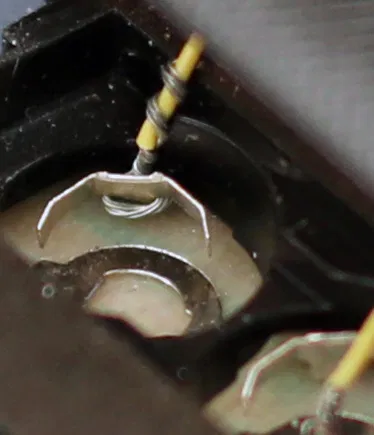

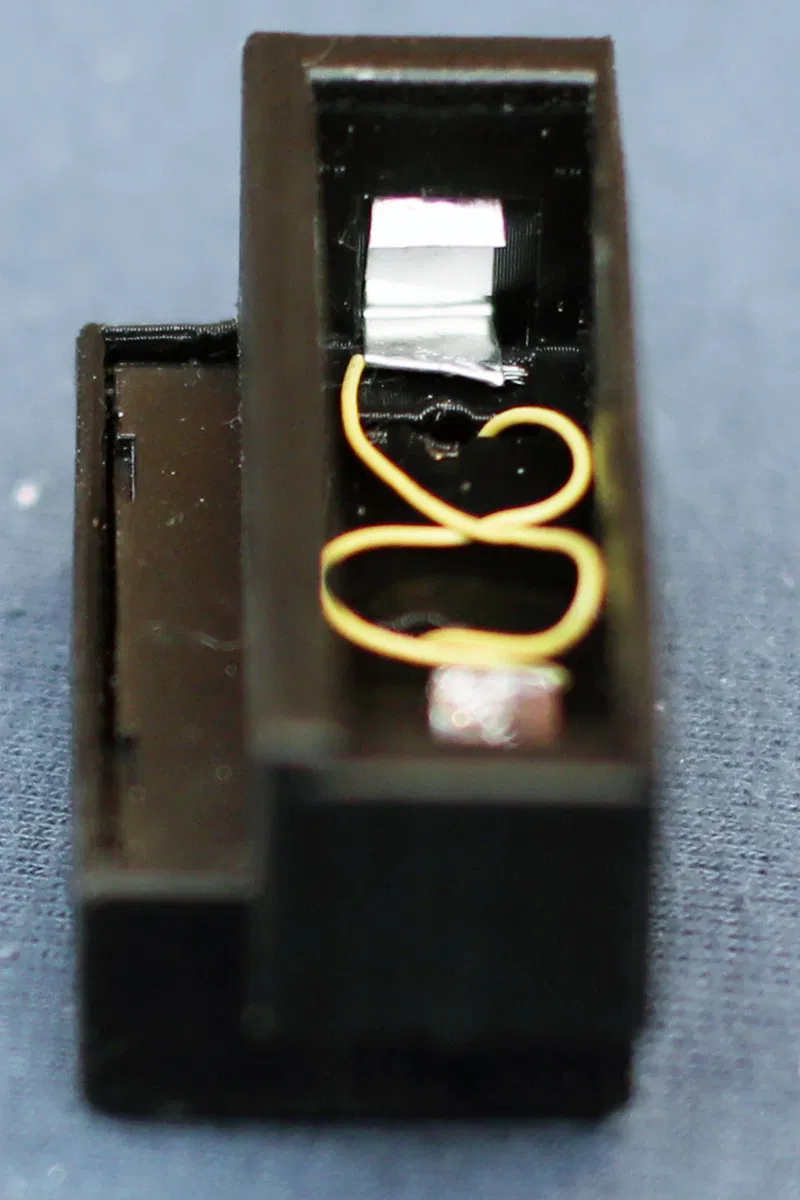

Mình không muốn lôi mỏ hàn ra, nên dùng cách này: Các tiếp điểm cho pin nút (button cells) trước tiên bẻ nhẹ vào phía giữa. Dây đã tuốt vỏ được uốn thành một vòng nhỏ rồi quàng quanh tiếp điểm. Sau đó xoắn chặt vòng lại. Làm nhanh, và đủ chắc cho mục đích này. Tiếp theo, luồn dây qua các lỗ vào khoang pin mới.

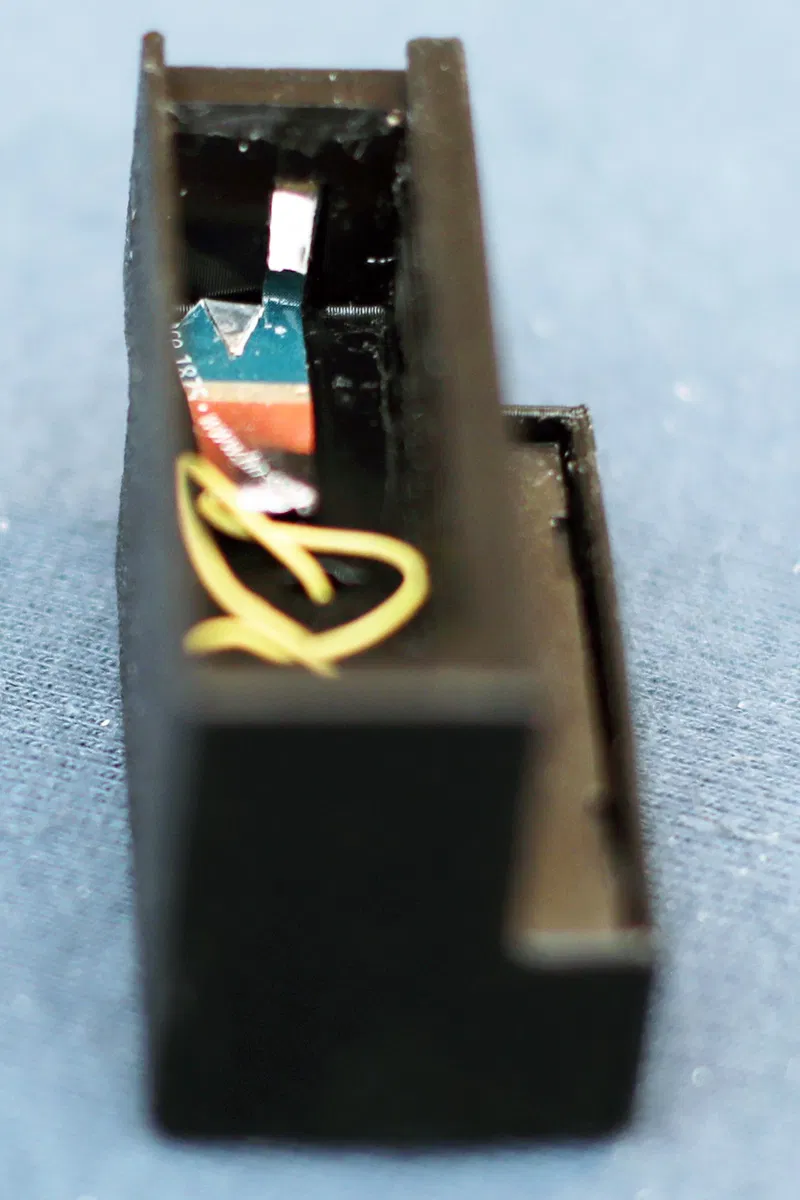

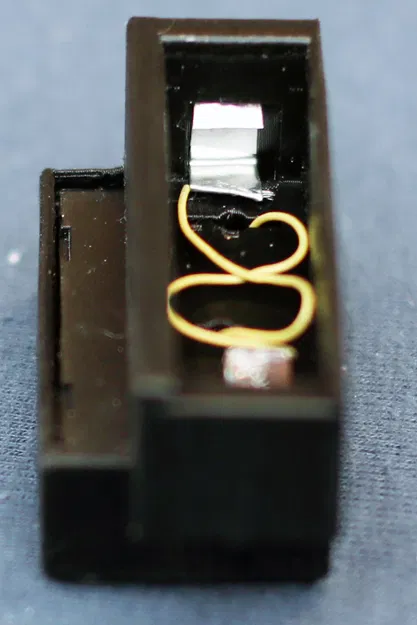

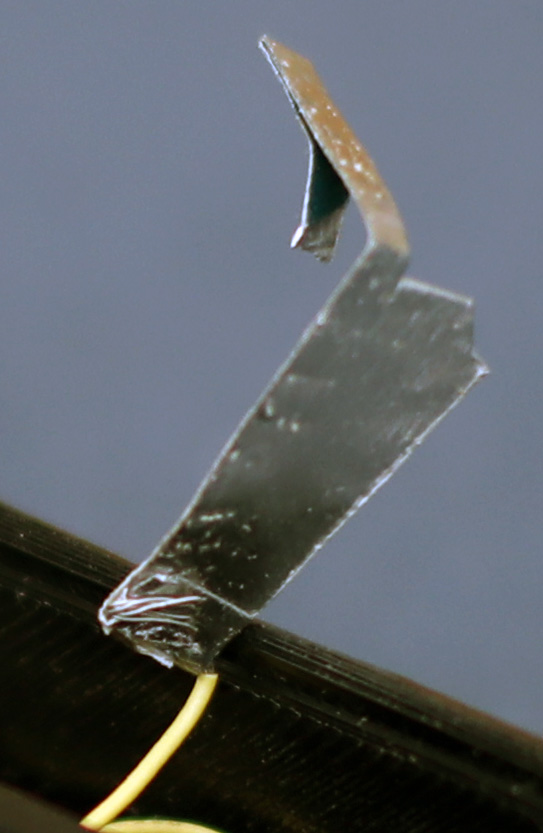

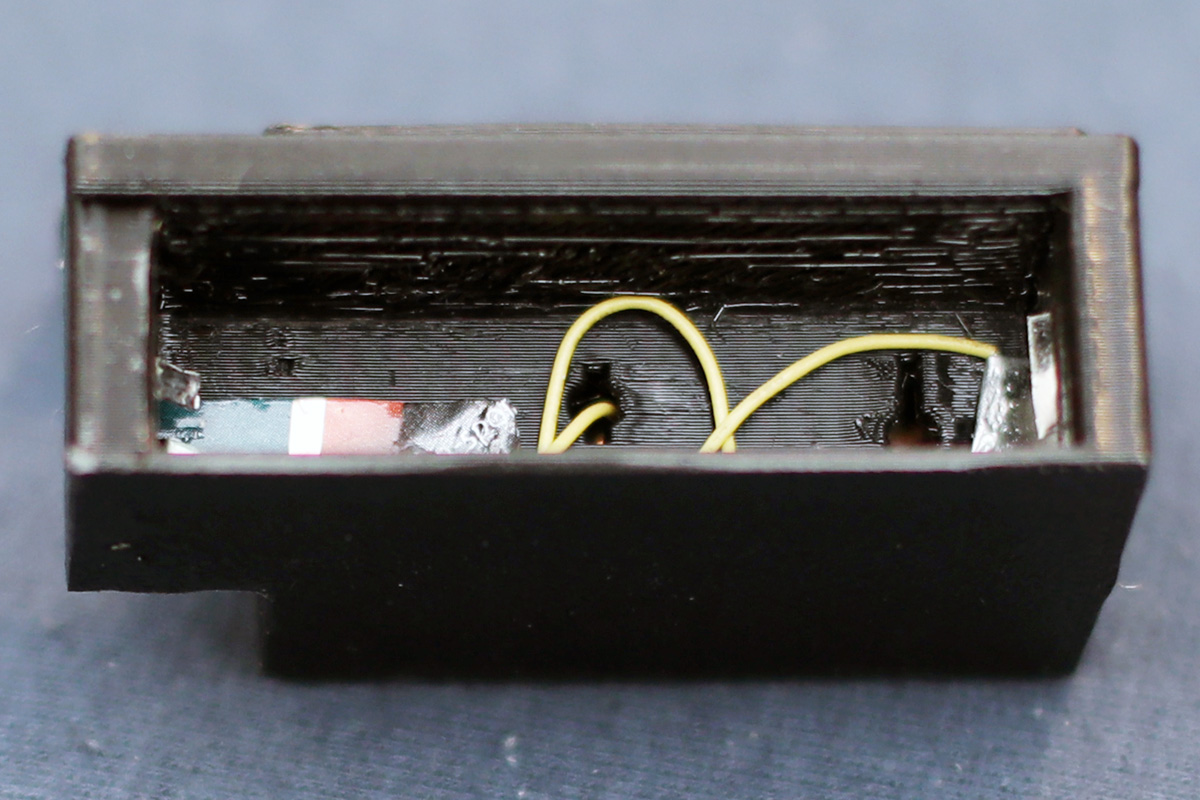

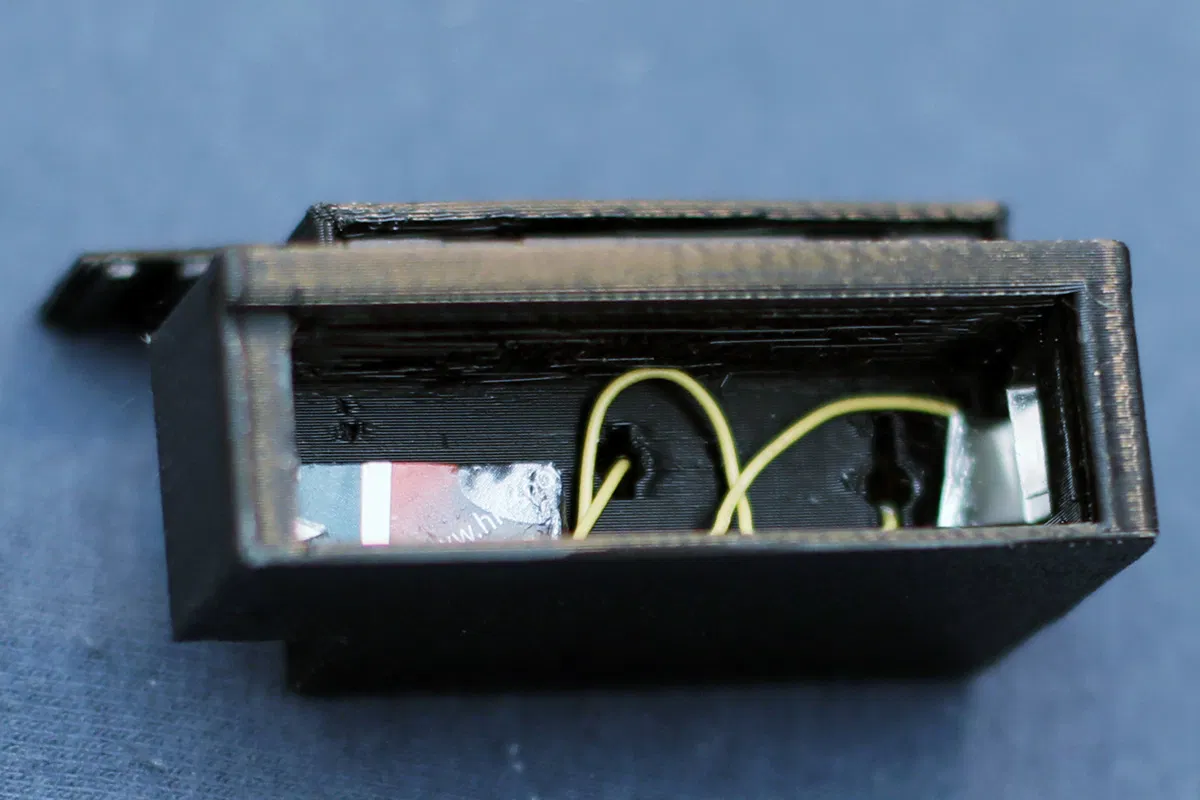

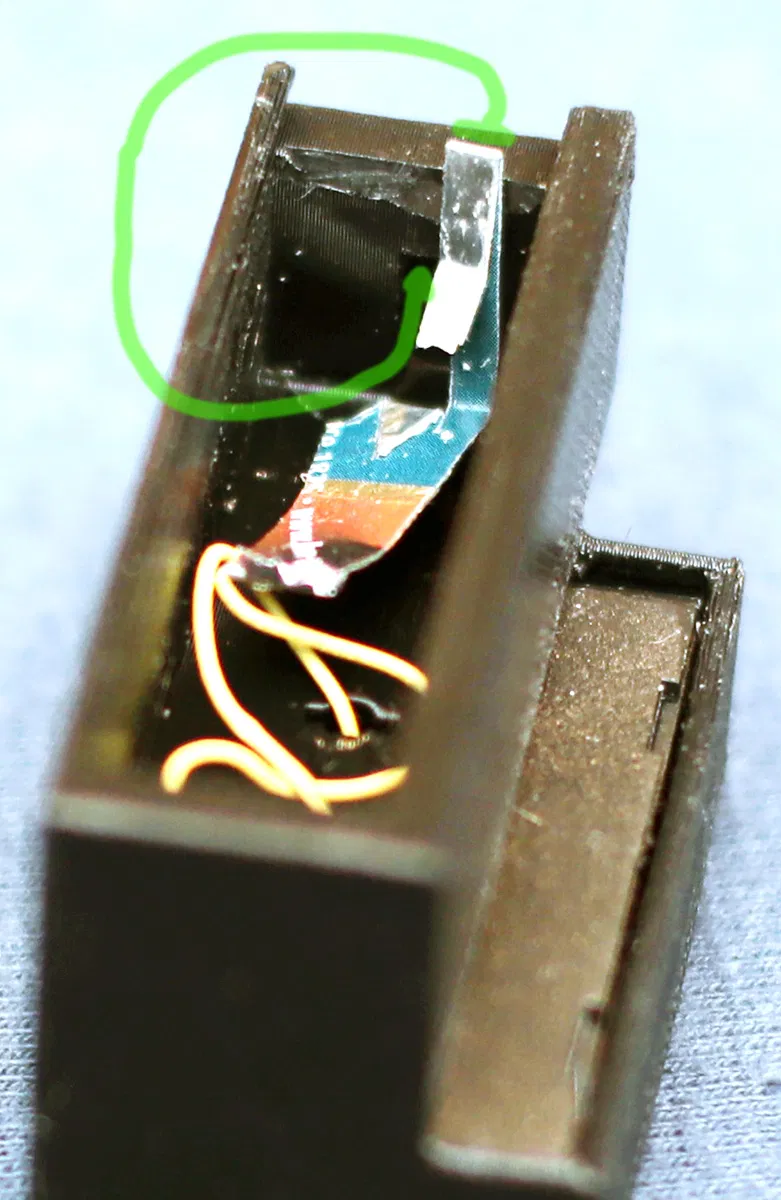

Mình dùng tấm kim loại mỏng (sheet metal) làm tiếp điểm cho khoang pin mới. Trường hợp của mình là cắt từ một hộp đạn rỗng. Bề mặt nó trơn, đẹp. Chỉ cần cắt đúng kích thước: một bên tối đa 10mm, bên còn lại 4mm. Thiết kế không có sẵn chống cắm ngược (reverse polarity protection), nhưng độ rộng khác nhau coi như nhắc mình hướng đặt pin đúng. Phía sau phần khoét trong khoang pin có một khoảng rỗng đi lên phía trên. Nhờ vậy miếng kim loại có thể tì xuống đáy và được “giữ” ở phía sau chỗ khoét. Miếng này sẽ được bẻ từ dưới lên 90 độ, rồi bẻ ngược lại 180 độ, sau đó bẻ chếch nhẹ để tiếp xúc với pin.

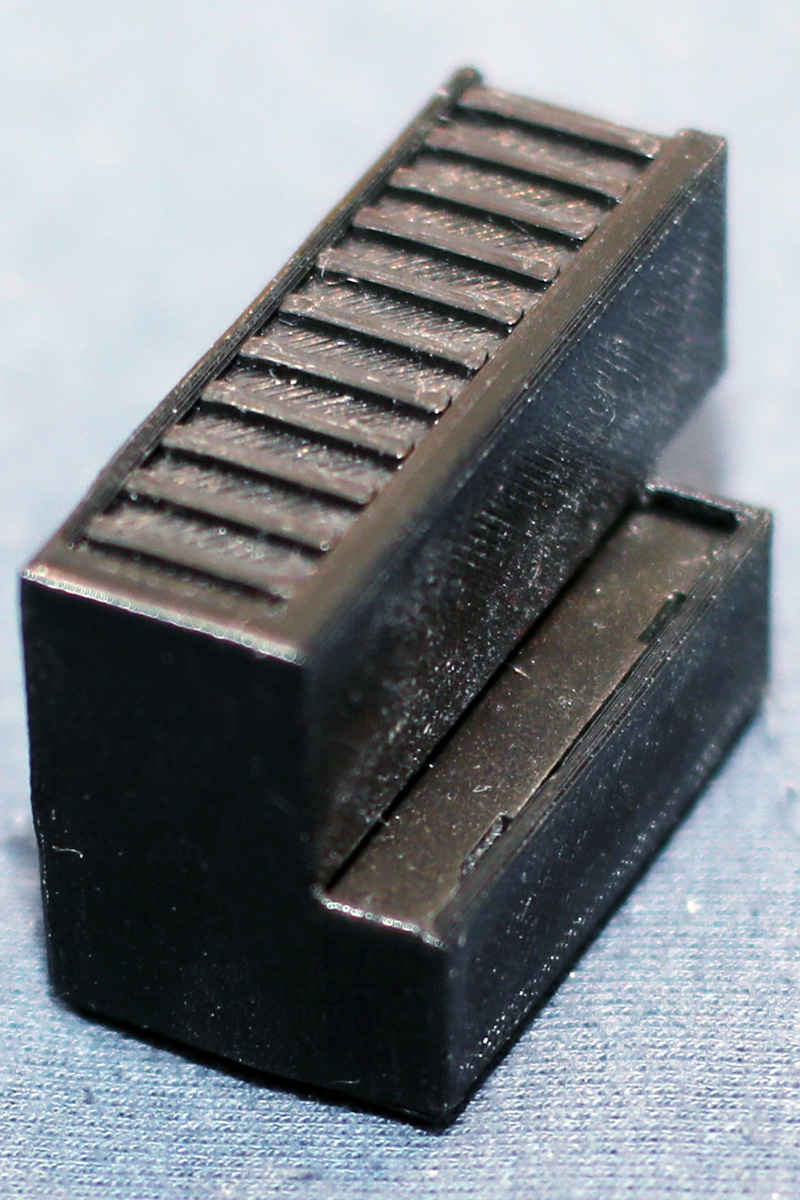

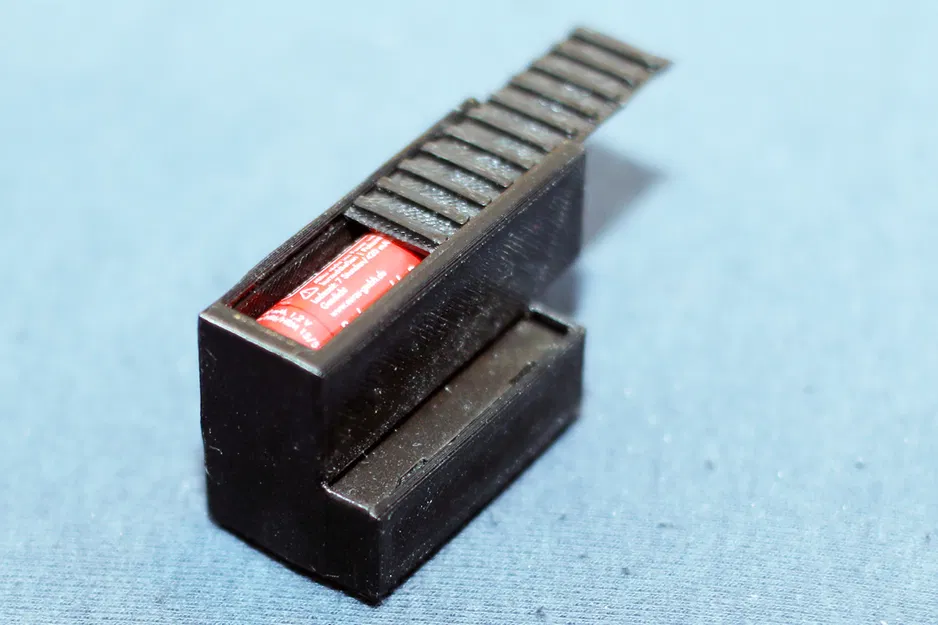

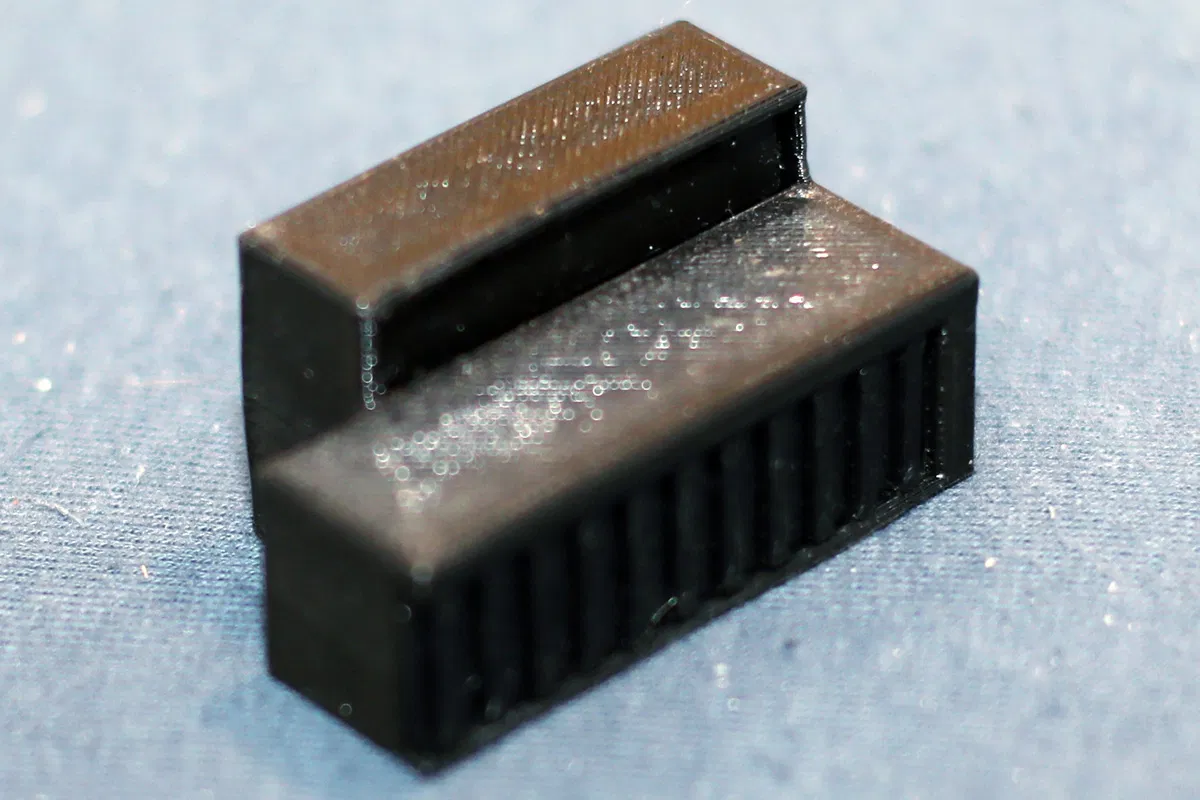

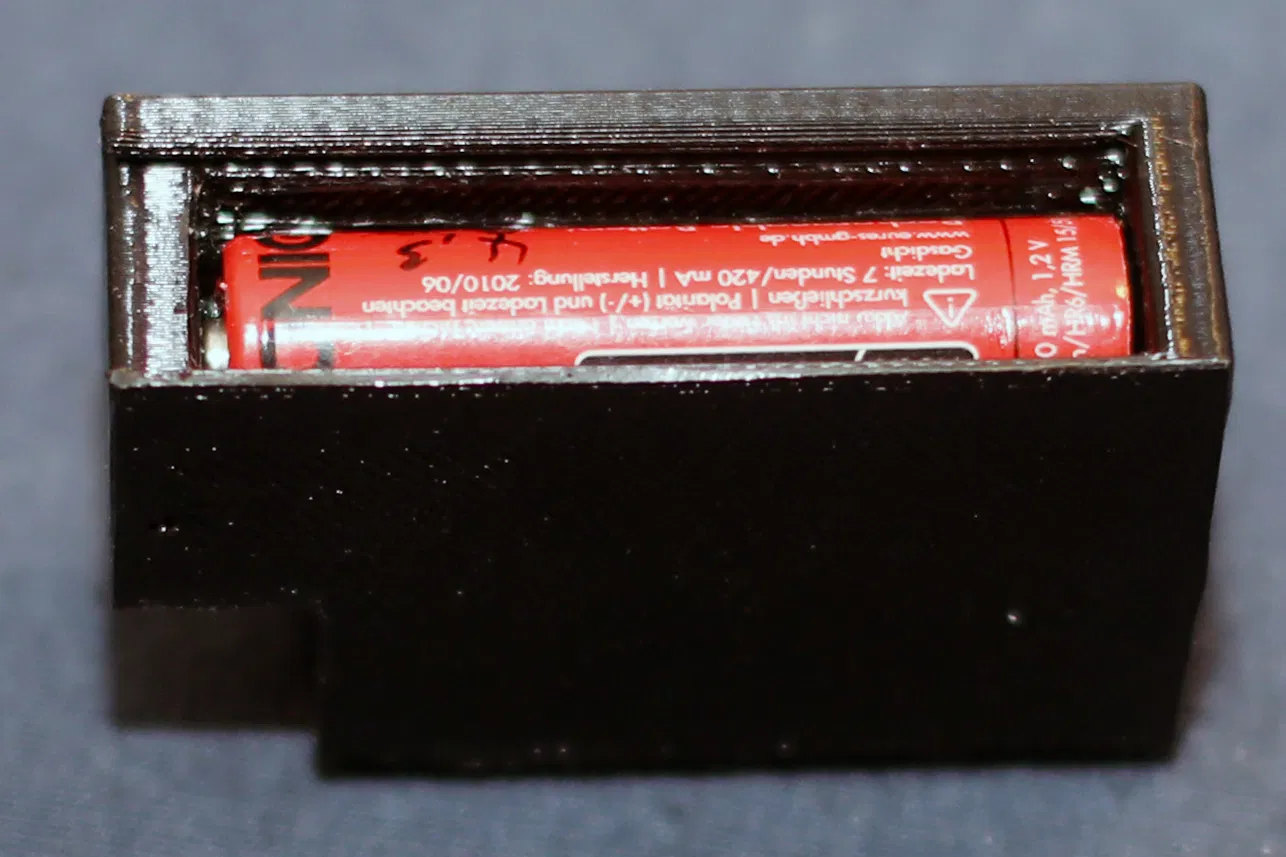

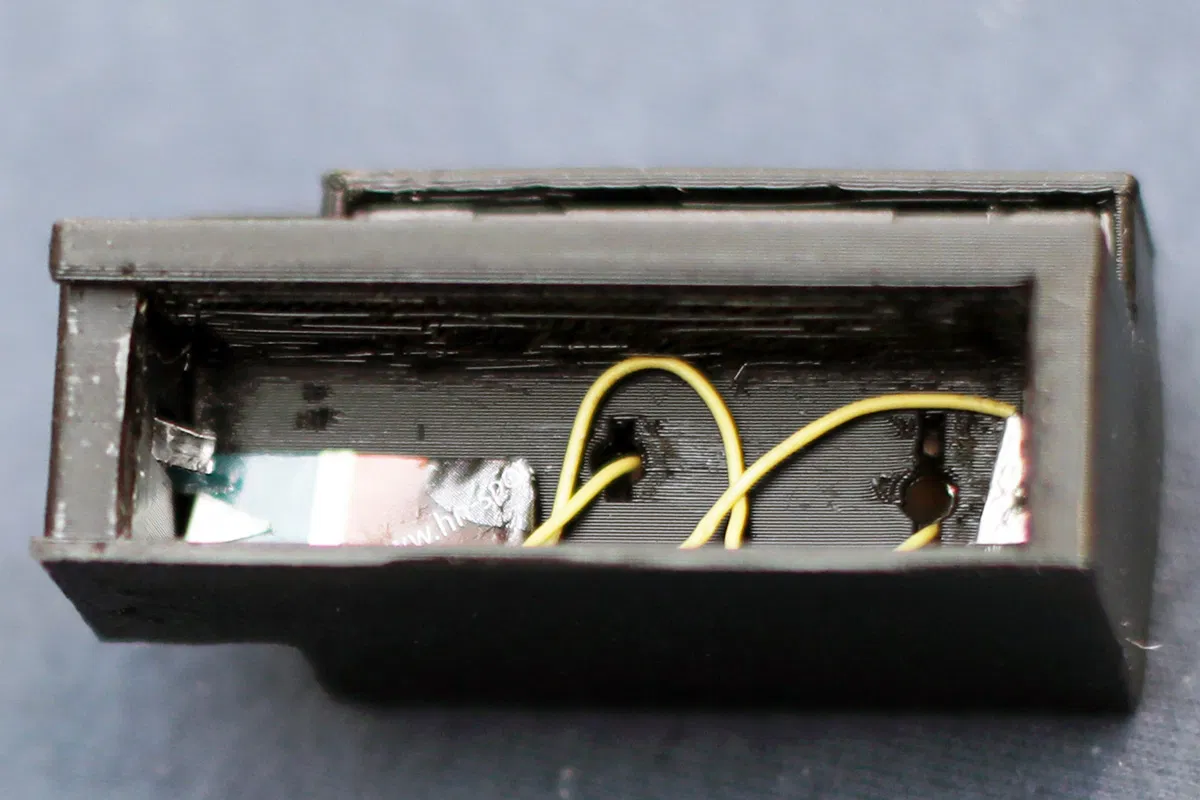

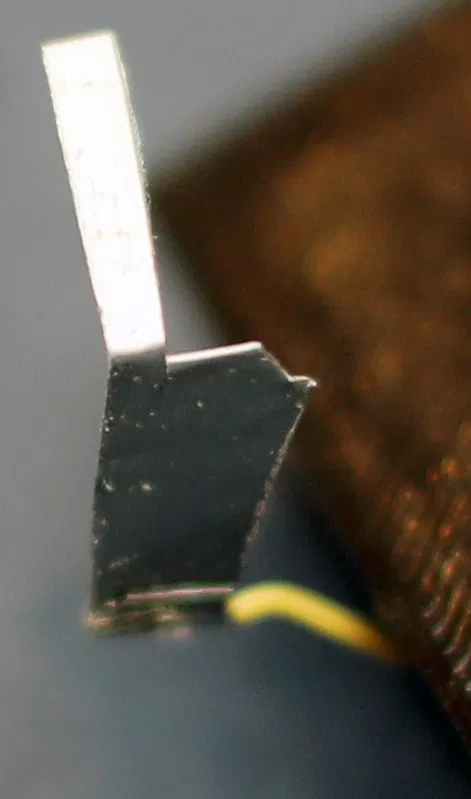

Phần dây mình cũng chỉ kẹp vào miếng kim loại thôi: bẻ miếng kim loại 180 độ, kẹp dây vào giữa rồi dùng kìm bóp chặt. Khi hai miếng kim loại được gắn vào bên trái và bên phải (làm tới cái housing thứ năm trở đi thì ráp khá nhanh), có thể bỏ pin AA (Mignon) vào, trượt nắp vào là thermometer sẽ hiển thị được rất lâu. Các gân trên nắp thì dĩ nhiên hướng ra ngoài. Mép hai bên nắp không giống nhau; khi trượt đóng theo hướng đóng lại, mép rộng sẽ nằm bên trái.

In 3D:

Hướng (orientation) của file STL chắc là đã đúng. Nếu không dùng supports thì khả năng cao là in không ổn. Tùy vật liệu, 2 hoặc 3 perimeters và 10% infill là đủ. Lớp trần (ceiling) đầu tiên của mình có bị xệ nhẹ, nhưng cắt tỉa đi là xong. Sau đó kích thước sẽ khá chuẩn. Cái housing được thiết kế để ôm sát thermometer để nó không bị tuột rơi ra.

----------------------------------

Suy nghĩ:

Tiếc là mình thiết kế cái housing cho mẫu thermometer tiêu chuẩn này trước khi tìm thử, và rồi mới thấy có khá nhiều mẫu tương tự. Dù vậy, mình vẫn đăng thiết kế của mình lên. Mình muốn cái housing tối giản nhất có thể. Phần lưng phía sau thermometer để hở, nên nó vẫn đo nhanh được. Nắp khoang pin của thermometer cần tháo ra. Khi đang mở, chỉ cần xoay nhẹ là tháo ra và lắp lại được dễ dàng, không làm hư gì.

Mình không muốn dùng mỏ hàn, nên nghĩ ra cách này: Các tiếp điểm cho pin nút (button cells) trước tiên bẻ nhẹ vào phía giữa. Dây đã tuốt vỏ được uốn thành một vòng nhỏ và đặt quanh tiếp điểm. Sau đó xoắn chặt vòng lại. Làm nhanh và đủ chắc cho nhu cầu. Tiếp theo luồn dây qua các lỗ vào khoang pin mới.

Mình dùng tôn mỏng (sheet metal) đơn giản để làm tiếp điểm cho khoang pin mới. Trường hợp của mình là cắt từ một hộp đạn rỗng. Bề mặt nó trơn mịn. Bạn chỉ cần cắt cho đúng kích thước: một bên tối đa 10mm, bên kia 4mm. Thiết kế không có chống cắm ngược (reverse polarity protection), nhưng độ rộng khác nhau đóng vai trò nhắc hướng đặt pin đúng. Phía sau phần khoét trong khoang pin có một khoảng rỗng kéo lên trên. Nhờ vậy miếng kim loại có thể tì vào đáy vỏ và được giữ lại phía sau phần khoét. Miếng này được bẻ lên 90 độ từ đáy, rồi bẻ ngược 180 độ, và cuối cùng bẻ nghiêng nhẹ để chạm vào pin.

Mình chỉ kẹp dây vào miếng kim loại: bẻ miếng kim loại 180 độ, luồn dây vào giữa rồi dùng kìm ép chặt. Khi hai miếng được lắp vào hai bên trái/phải (sau khoảng cái housing thứ năm thì thao tác khá nhanh), có thể lắp pin AA (Mignon), trượt nắp vào, và thermometer sẽ hiển thị rất lâu. Các gân của nắp thì hướng ra ngoài. Mép hai bên khác nhau; khi đóng, mép rộng sẽ ở bên trái.

In ấn:

Hướng đặt của các file STL có vẻ đã đúng. Nếu không có supports thì chắc khó in được. Tùy vật liệu, 2–3 perimeters và 10% infill là đủ. Lớp “trần” đầu tiên của mình có hơi võng, nhưng có thể cắt bỏ dễ dàng. Làm vậy thì kích thước sẽ khá chuẩn. Housing được thiết kế để ôm chặt thermometer để nó không bị rớt ra.
