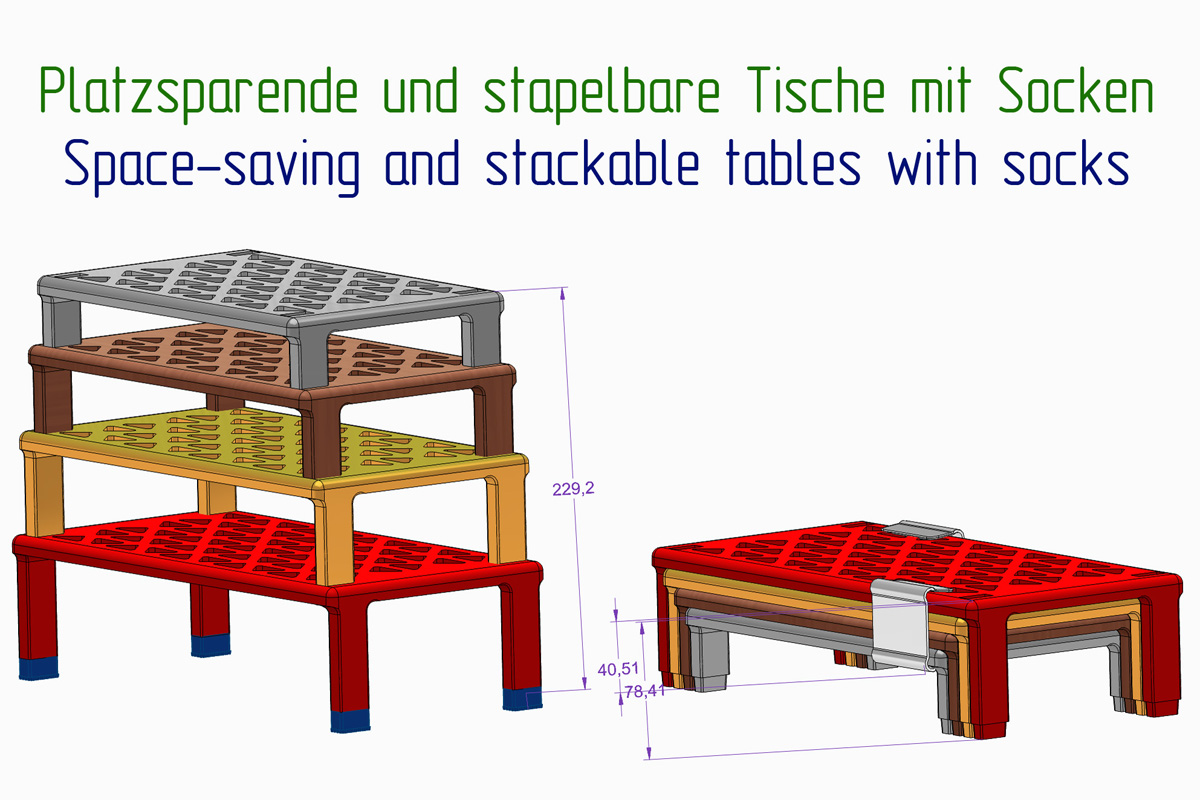

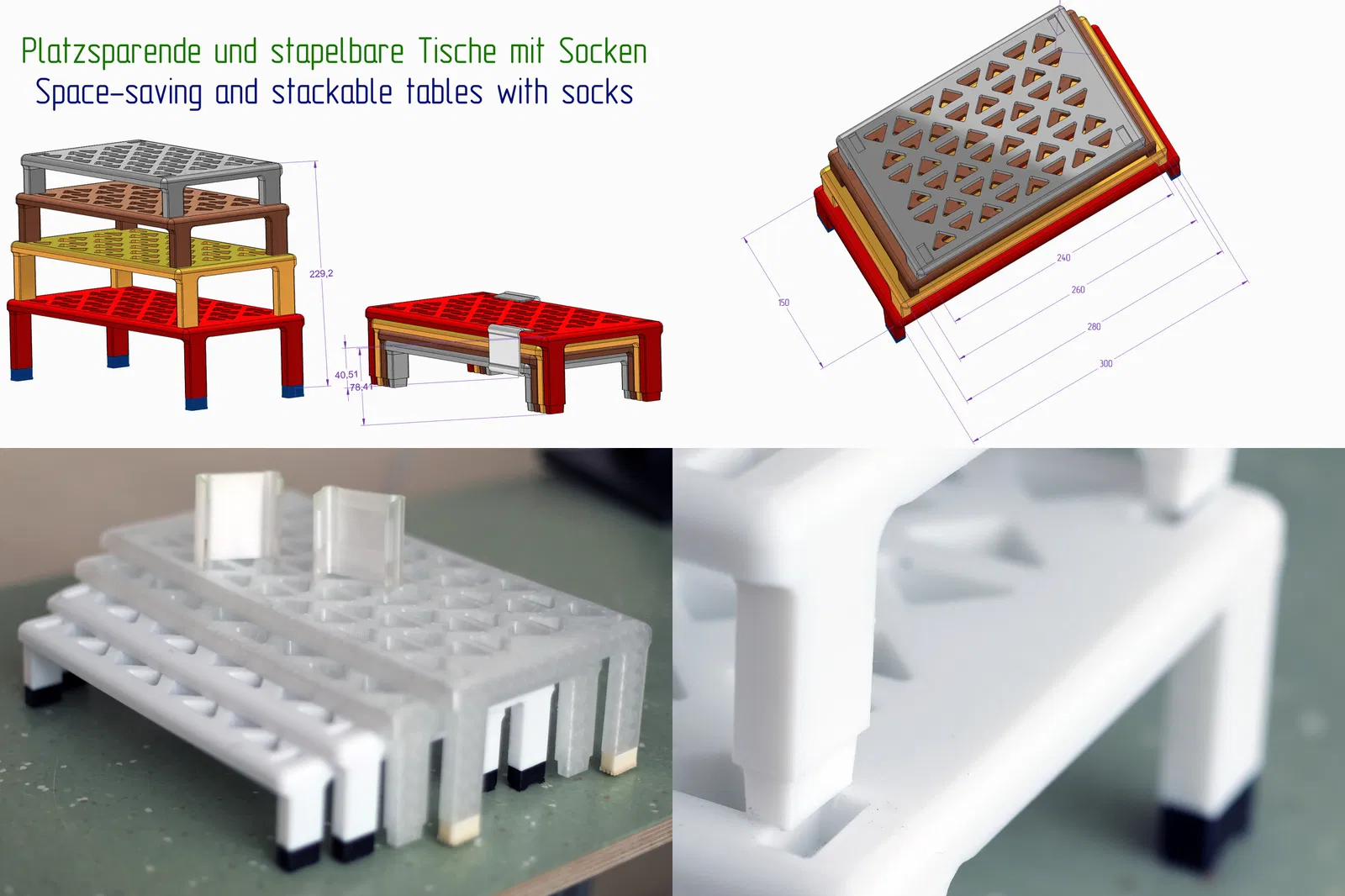

Bàn xếp chồng tiết kiệm chỗ kèm vớ chân (Space-saving stackable tables with socks)

Bàn xếp chồng

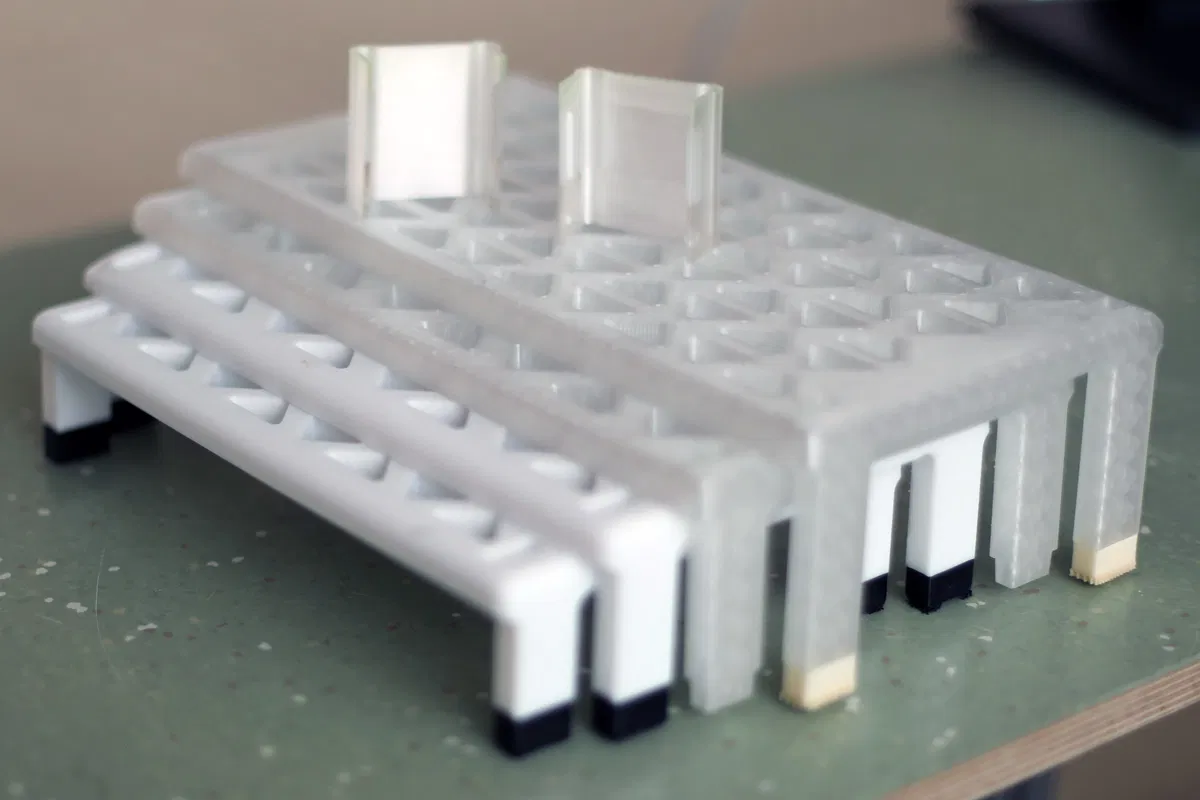

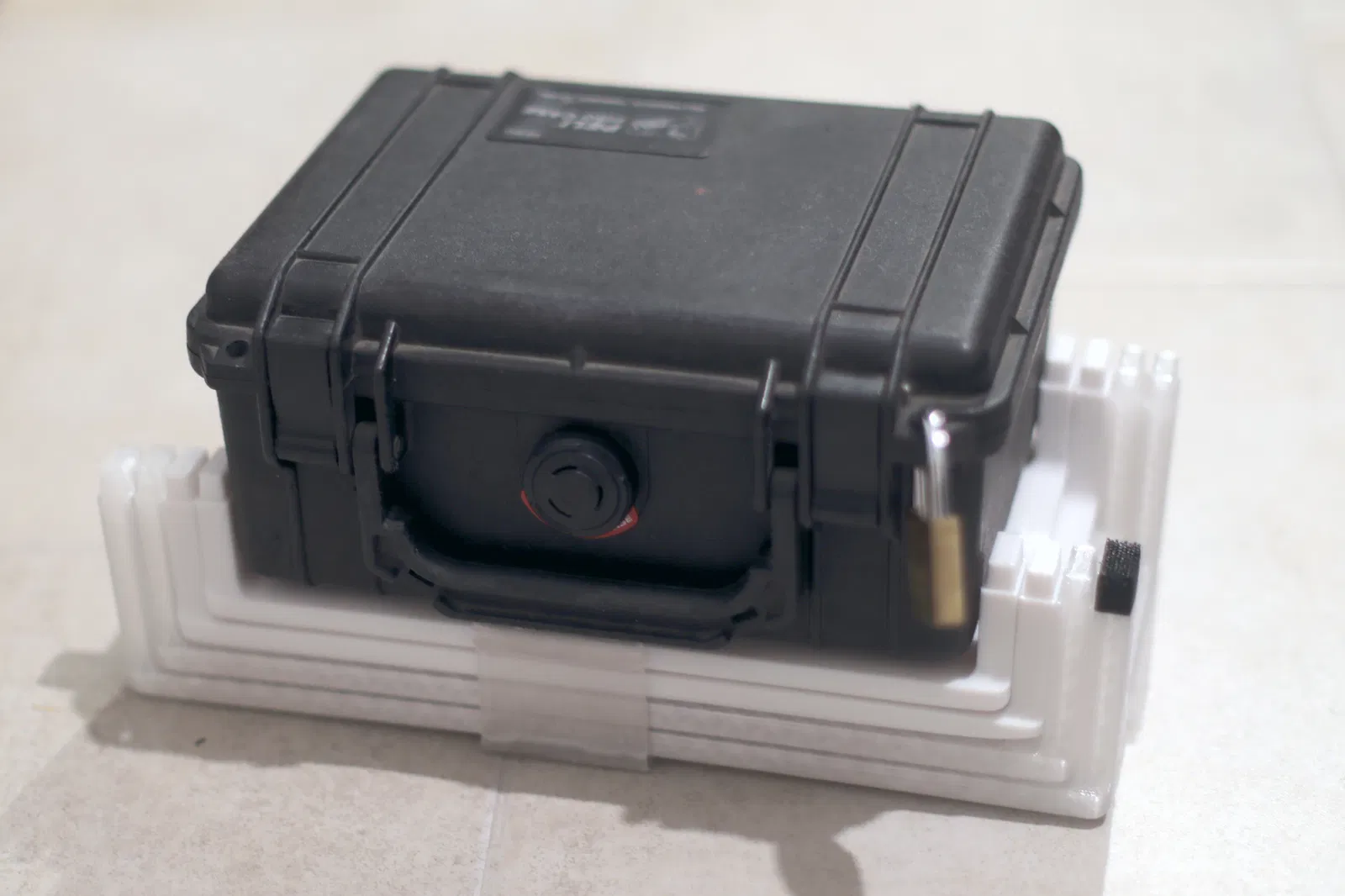

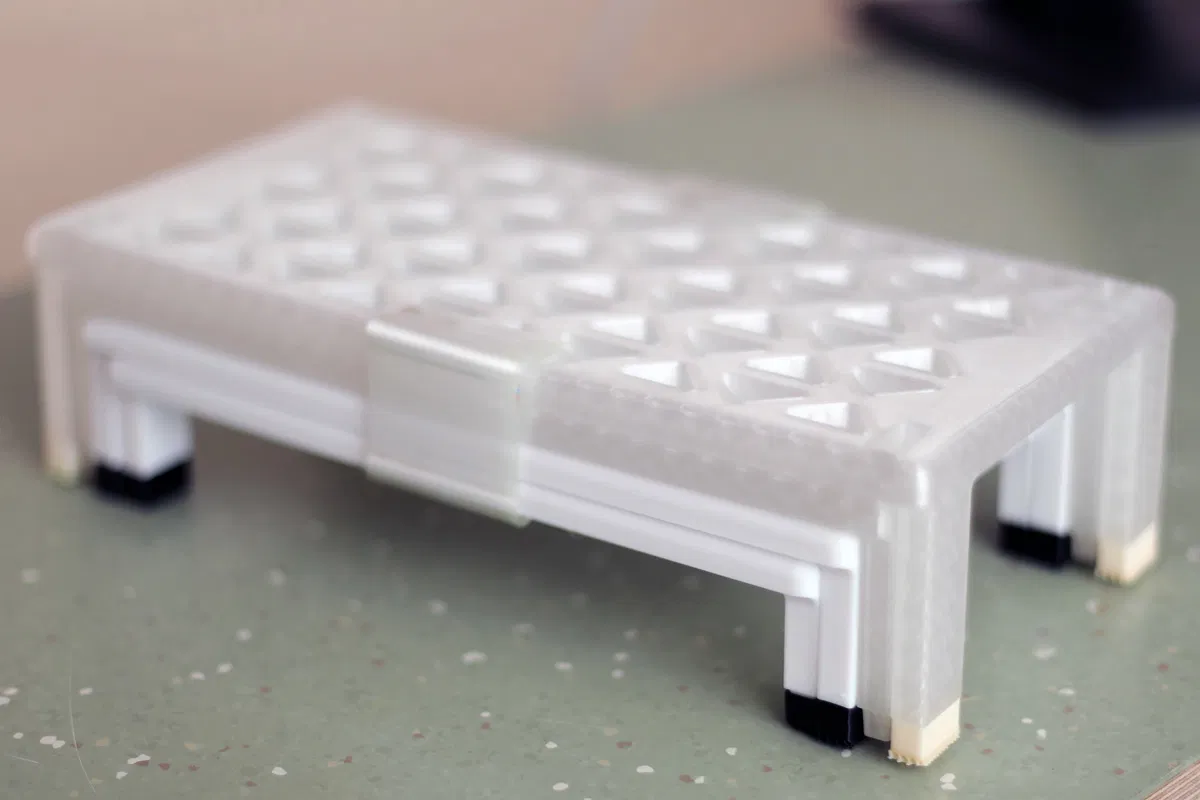

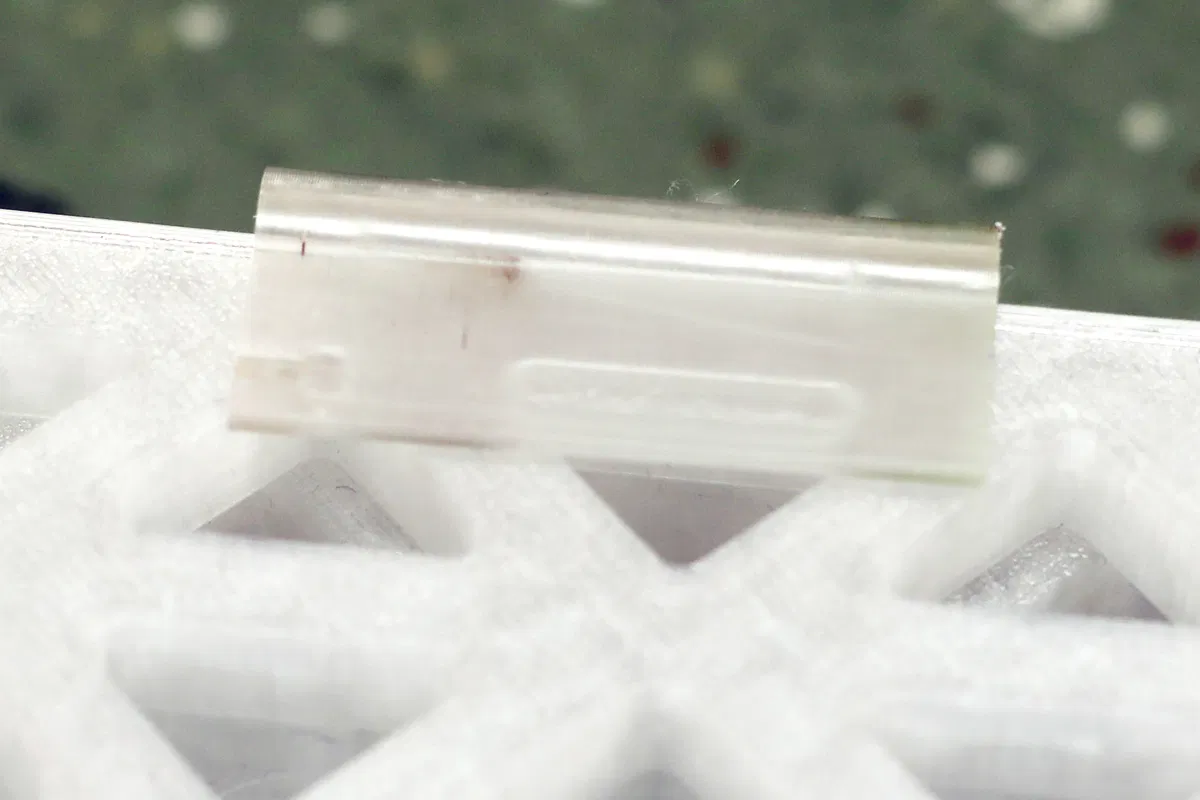

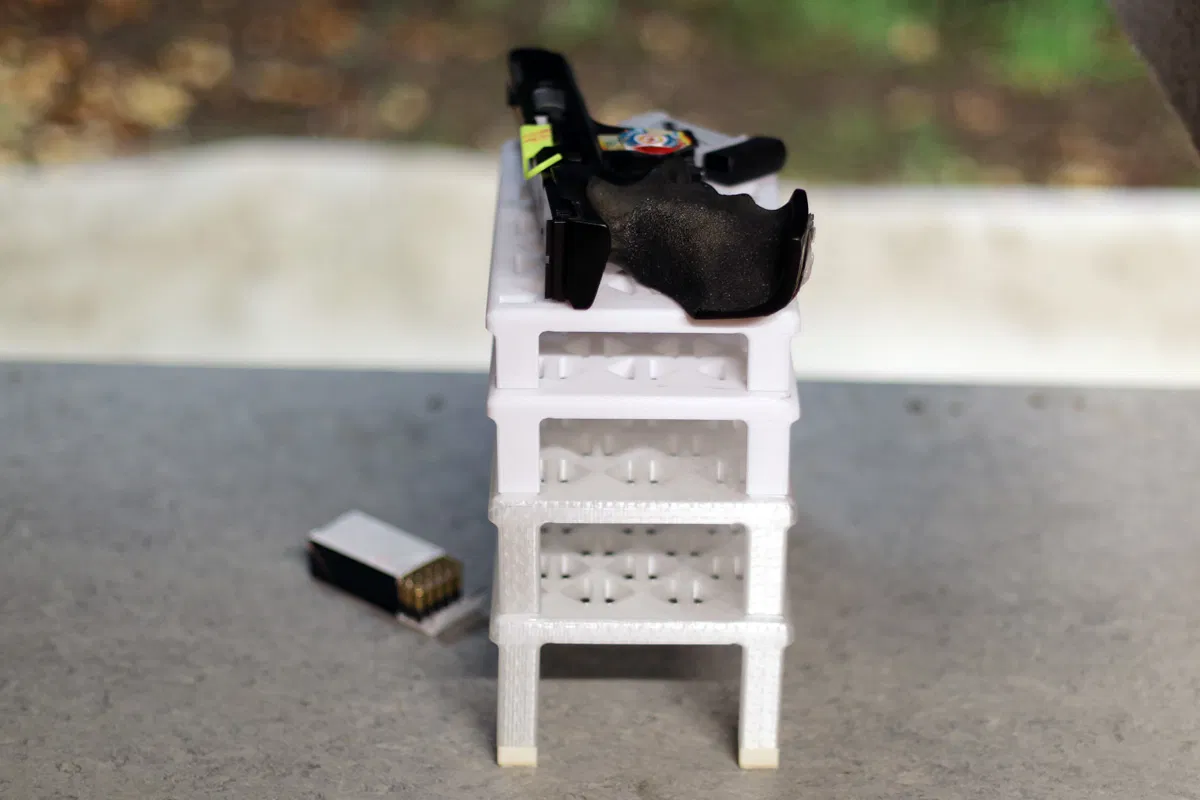

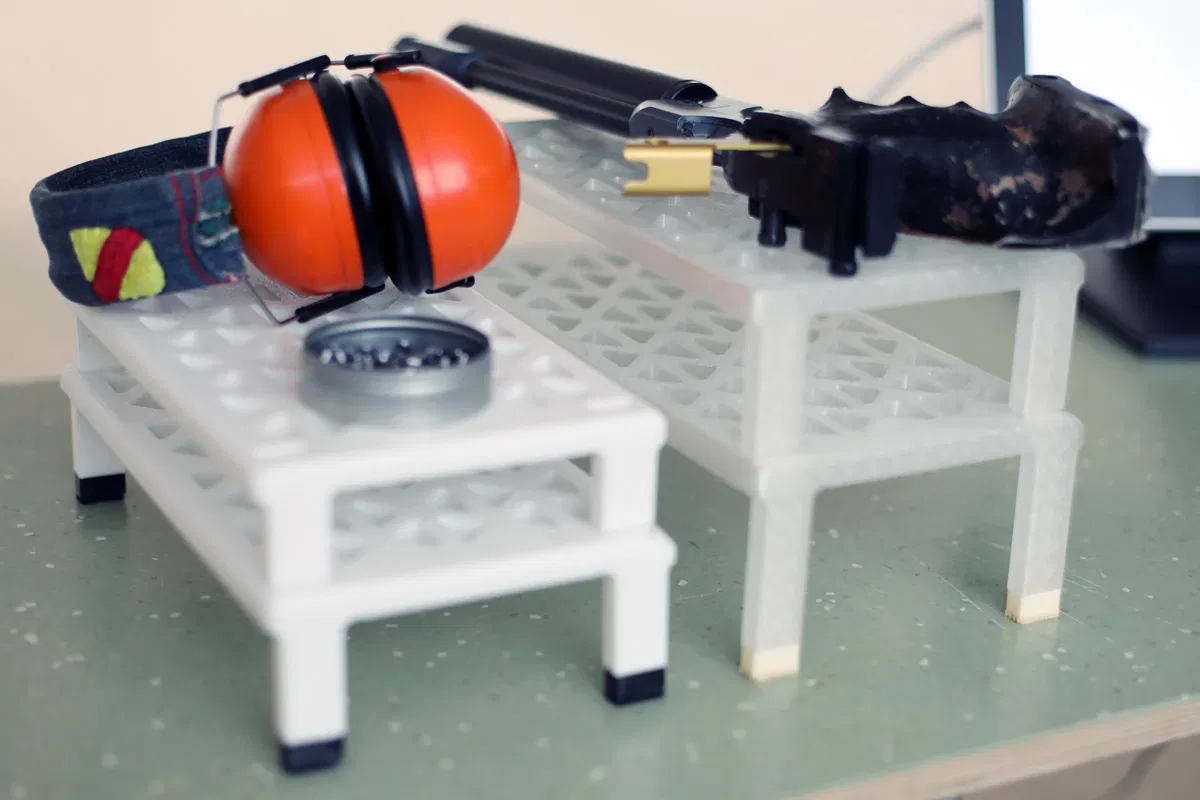

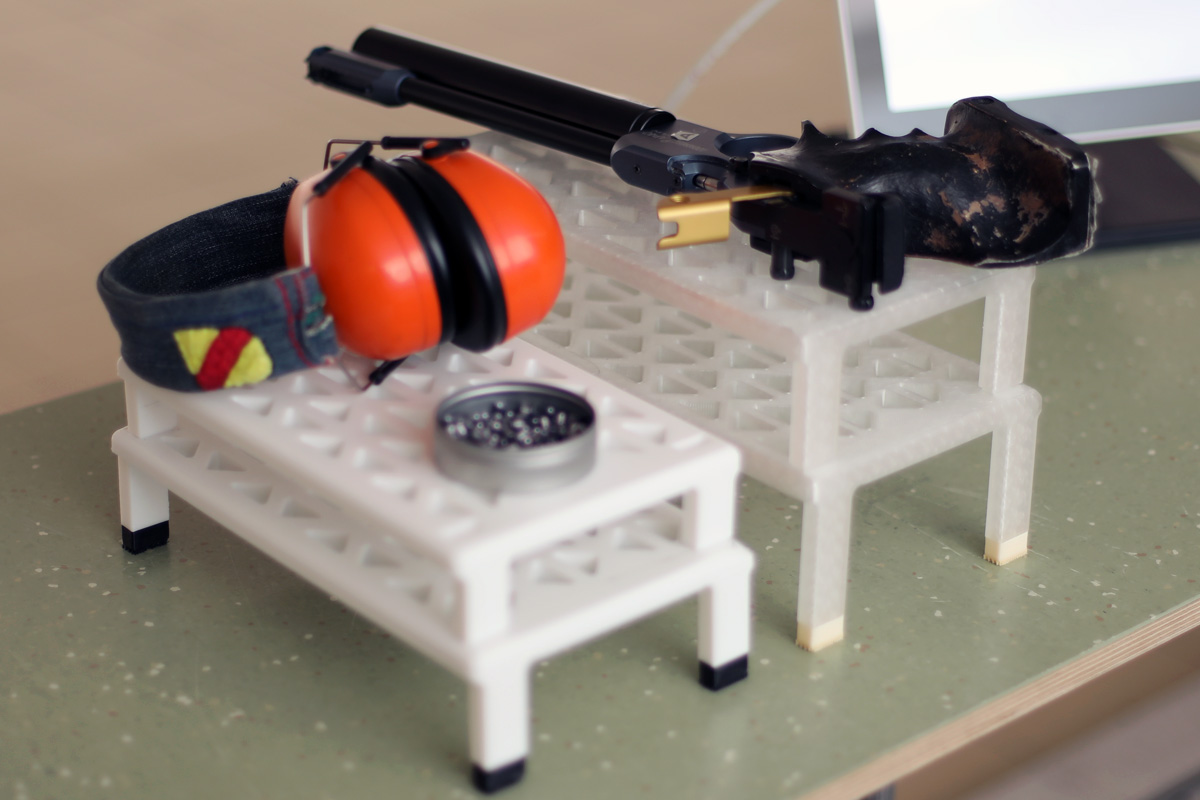

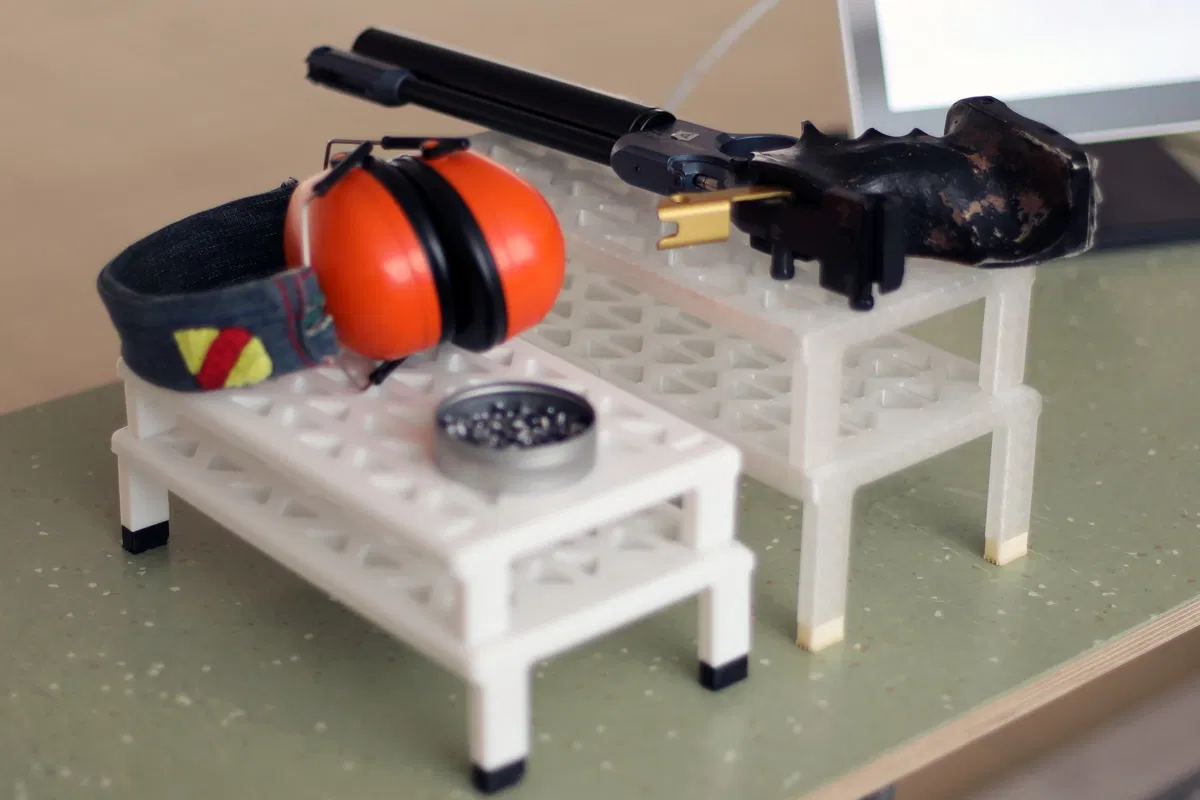

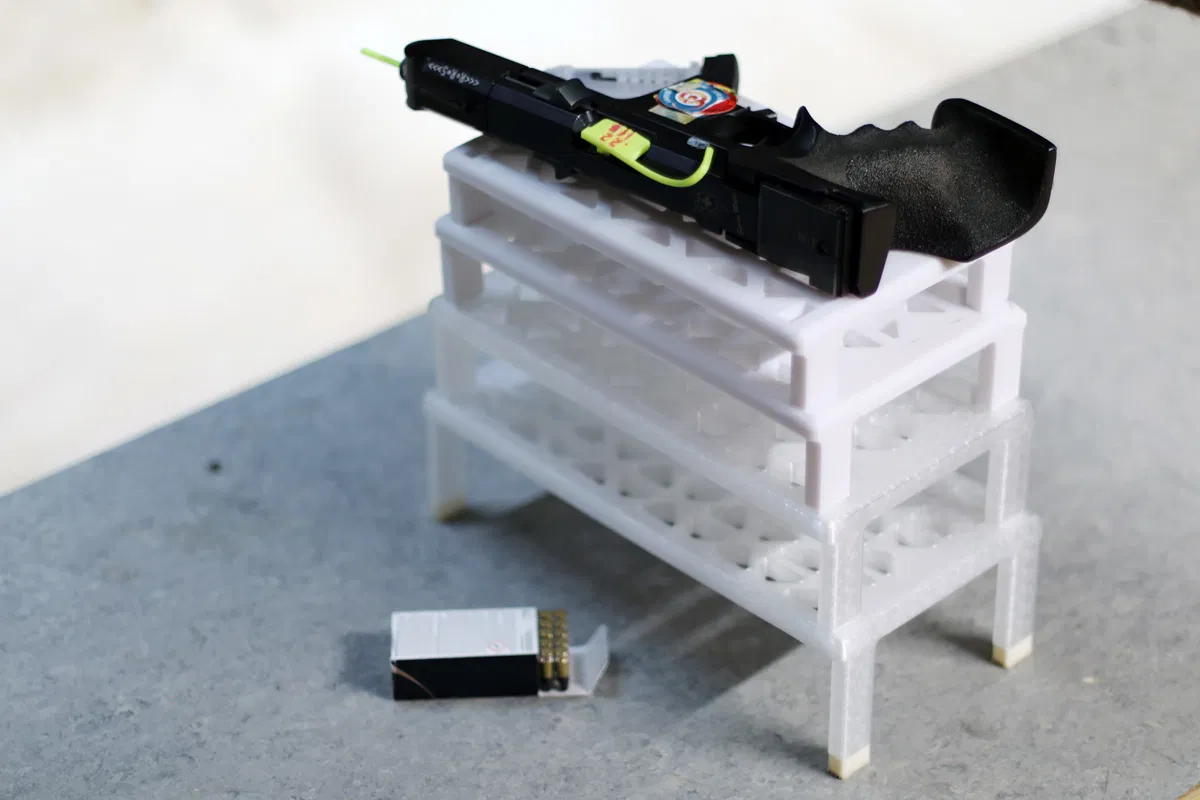

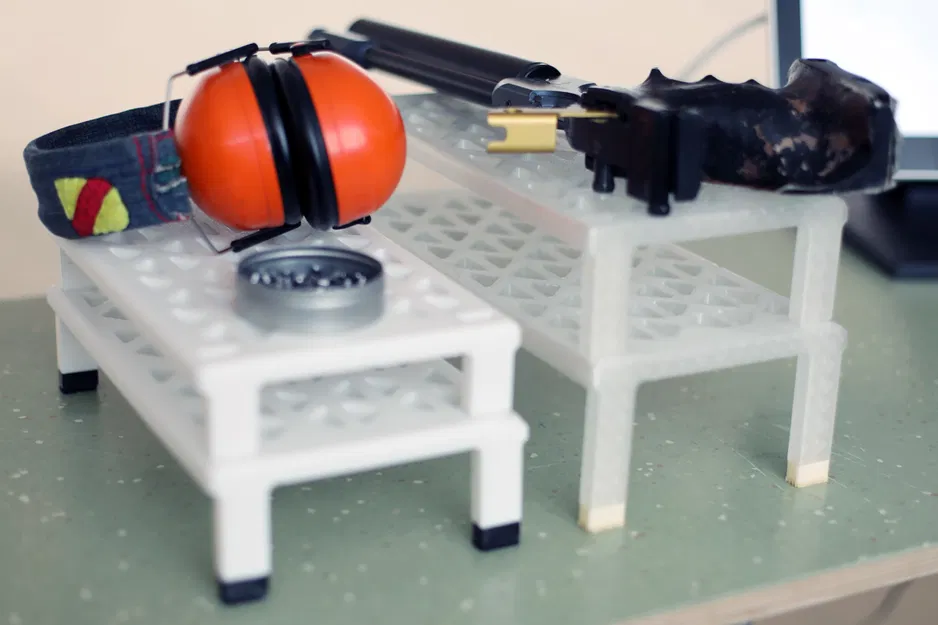

Mình làm mấy cái bàn này để kê cao khi bắn súng. Nhưng chắc chắn cũng dùng được cho nhiều việc khác. Ý tưởng là lúc mang đi thì gọn, ít chiếm chỗ, còn khi lắp/ghép lại thì đạt được độ cao tốt. Nhất là ở các nội dung 25m, mặt kê thường khá thấp. Mà thi Bundesliga thì không bao giờ biết bàn trong nhà thi đấu cao cỡ nào. Vì vậy mình muốn có tính linh hoạt, đạt được bằng cách ghép ít bàn hoặc ghép hết tất cả bàn lại với nhau. Hai cái kẹp giữ các bàn lại khi xếp chồng lên nhau để vận chuyển. Kẹp có một gờ rộng và một gờ tròn để có thể “cài” vào các hốc tam giác trên bàn. Hoa văn này không đối xứng, nên đôi khi kẹp sẽ không khớp đúng. Lúc đó cần xoay bàn trên cùng hoặc bàn dưới cùng 180 độ để kẹp khớp. Kẹp trong ảnh vẫn còn cạnh vuông. Bản mình upload thì đã bo tròn, giống như kẹp trong các hình render.

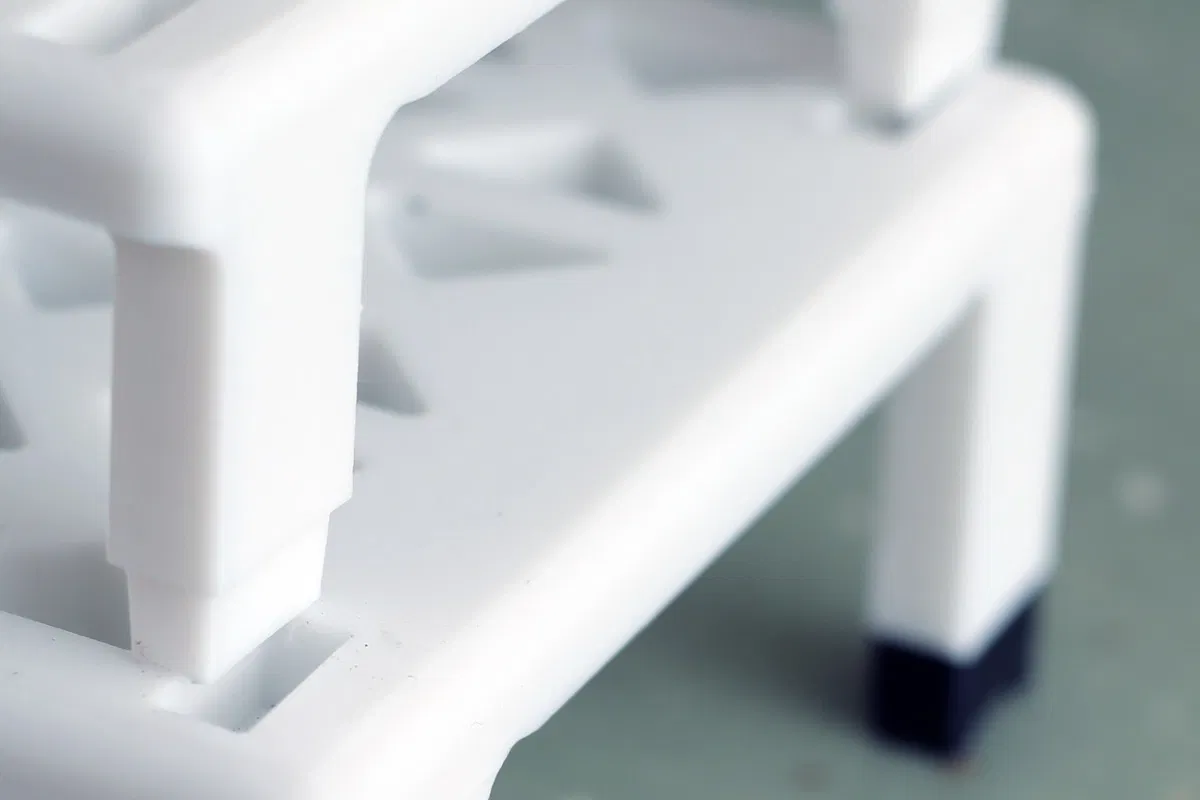

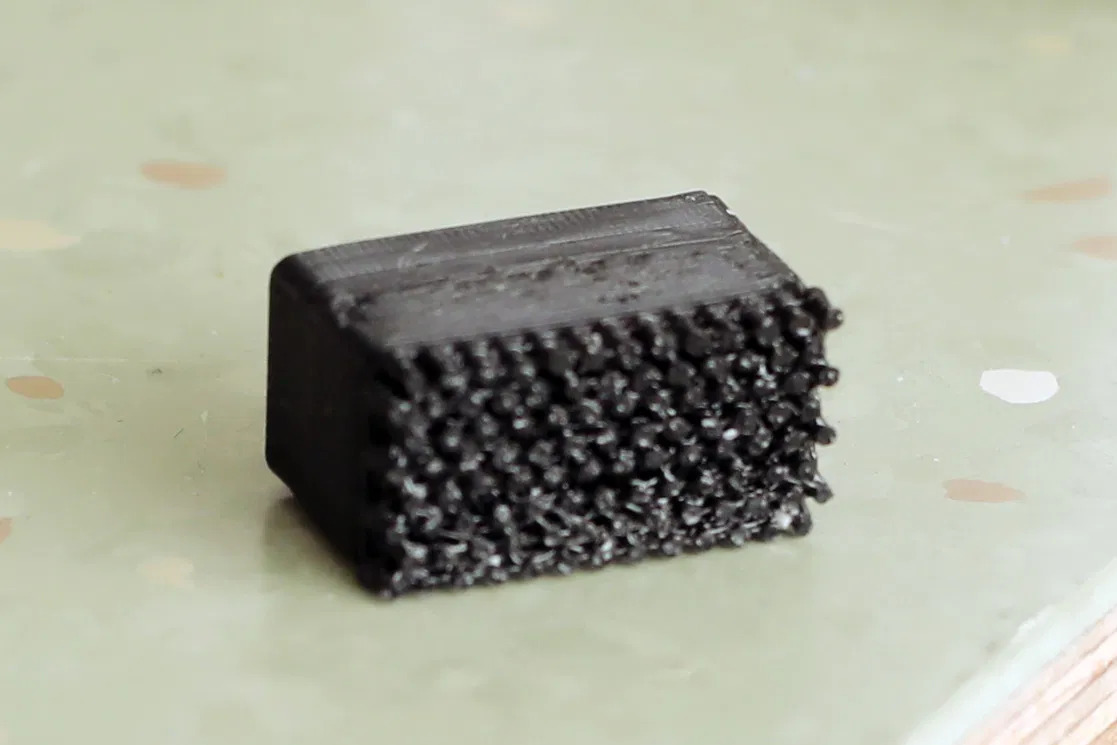

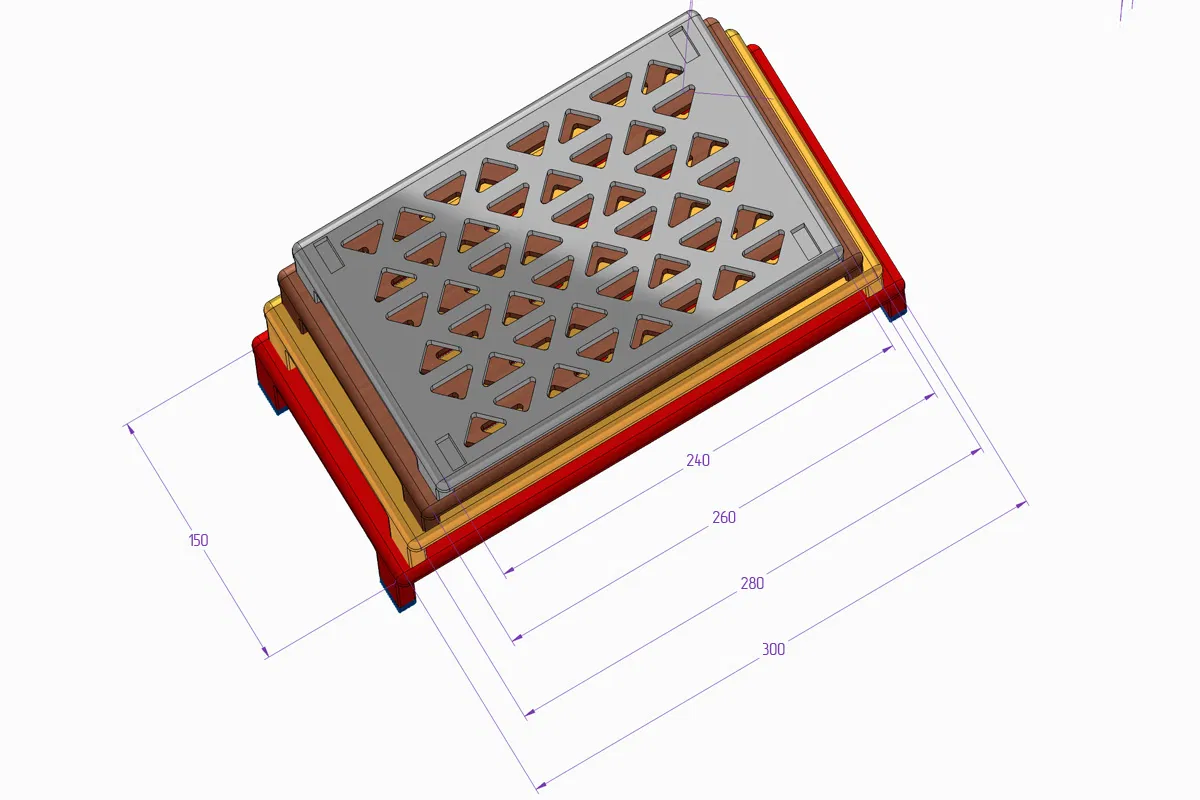

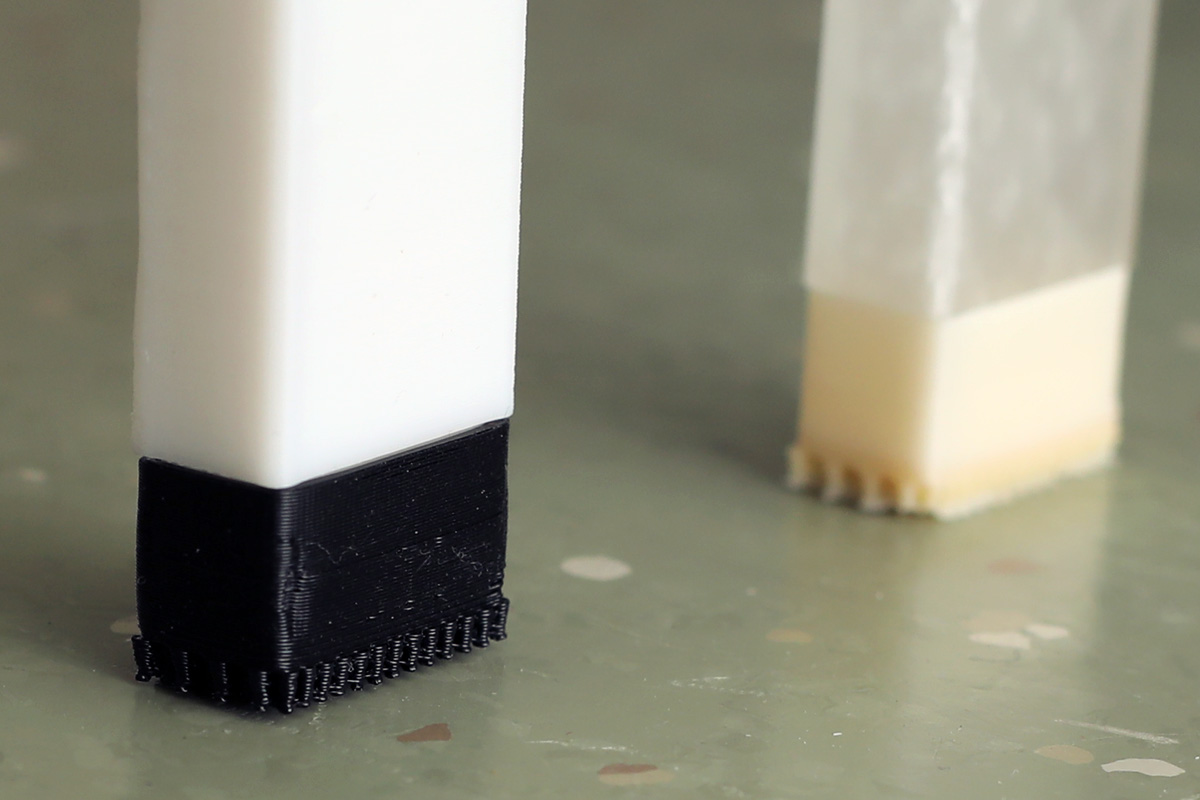

Mỗi bàn có một phần khoét trên mặt bàn, để chân của bàn nhỏ hơn kế tiếp lọt vào. Nhờ vậy các bàn nằm chồng lên nhau rất chắc. Ngoài ra còn có “vớ” cho chân bàn, tiếc là cũng không chống trượt hơn bao nhiêu so với để chân trần. Có thể dùng vật liệu mềm hơn thì sẽ cải thiện. Mình dùng TPU 95A.

In:

Vật liệu tùy bạn chọn. Số lượng perimeters cũng tùy theo tải trọng dự tính. Với mình thì 3 perimeters và 20% Gyroid infill là đủ. Mình đâu có định đứng lên trên đó. Nếu ai định làm vậy thì tự chịu rủi ro nha, mình không chắc có ổn không. Hướng in: để phần chân hướng lên trên. Do mình để sai chiều trong file STL nên khi in cần xoay 180 độ. Với “vớ”, để miệng hướng lên trên.

“Vớ” nên in bằng vật liệu dẻo như TPU/TPE... Tuy nhiên bạn cũng có thể in bằng vật liệu cứng hoặc bỏ luôn cũng được.

Mỗi loại bàn cần 1 cái. Kẹp cần 2 cái và “vớ” cần 4 cái. Hoặc nhiều hơn nếu bạn muốn đặt nhiều bàn cạnh nhau, hoặc thuộc kiểu hay làm rơi/mất mấy món linh tinh.

-----------------------------------------

Bàn xếp chồng

Mình làm mấy cái bàn này để kê cao khi bắn súng. Nhưng chắc chắn cũng dùng được cho nhiều việc khác. Mấy cái bàn được thiết kế để lúc mang đi thì gọn, còn khi xếp chồng thì vẫn cho độ cao tốt. Đặc biệt ở các nội dung 25 mét, bàn thường khá thấp. Với lại thi Bundesliga thì không bao giờ biết bàn trong nhà thi đấu sẽ cao cỡ nào. Nên mình muốn có độ linh hoạt, đạt được bằng cách ghép ít hoặc ghép hết các bàn lại với nhau. Hai cái kẹp sẽ giữ các bàn lại khi xếp chồng để vận chuyển. Kẹp có một phần gờ rộng và một phần gờ tròn để có thể búng/cài vào các hốc tam giác trên bàn. Thiết kế không đối xứng nên đôi khi kẹp sẽ không vừa khít. Nếu vậy, bạn xoay bàn trên cùng hoặc dưới cùng 180 độ là kẹp sẽ khớp. Kẹp trong ảnh chụp vẫn còn cạnh vuông. Bản mình upload đã bo tròn, như trong hình render.

Mỗi bàn có một hốc trên mặt bàn để chân của bàn nhỏ hơn kế tiếp lắp vào. Nhờ vậy các bàn nằm trên nhau rất chắc chắn. Ngoài ra còn có “vớ” cho chân bàn, nhưng tiếc là cũng không chống trượt hơn bao nhiêu so với chân trần. Có thể vật liệu mềm hơn sẽ cải thiện. Mình dùng TPU 95A.

In ấn:

Chọn vật liệu tùy nhu cầu. Số lượng perimeters tùy theo tải trọng dự định. Với mình, 3 perimeters và 20% gyroid infill là đủ. Mình không định đứng lên trên đó. Nếu ai tính đứng lên thì tự chịu rủi ro, mình không chắc có ổn không. Để phần chân hướng lên trên khi in. Do trong file STL các bàn đang bị ngược, nên cần xoay 180 độ trước khi in. Với “vớ”, để phần miệng hướng lên trên.

“Vớ” nên in bằng vật liệu dẻo như TPU/TPE. Tuy nhiên cũng có thể in bằng vật liệu cứng hoặc bỏ hẳn.

Bạn sẽ cần mỗi loại bàn 1 cái, kẹp 2 cái và “vớ” 4 cái. Hoặc nhiều hơn nếu muốn đặt nhiều bàn cạnh nhau, hoặc nếu bạn hay làm thất lạc mấy món nhỏ.
