Membran-Pfeife - Tröte S / Membrane whistle - horn S - FS DruLuSchKo S

DruLuSchKo DRUckLUft zu SCHall KOnverter cỡ S.

Tạo ra âm cao và có thể in hoàn toàn bằng máy in 3D. Món này cũng khá là to tiếng.

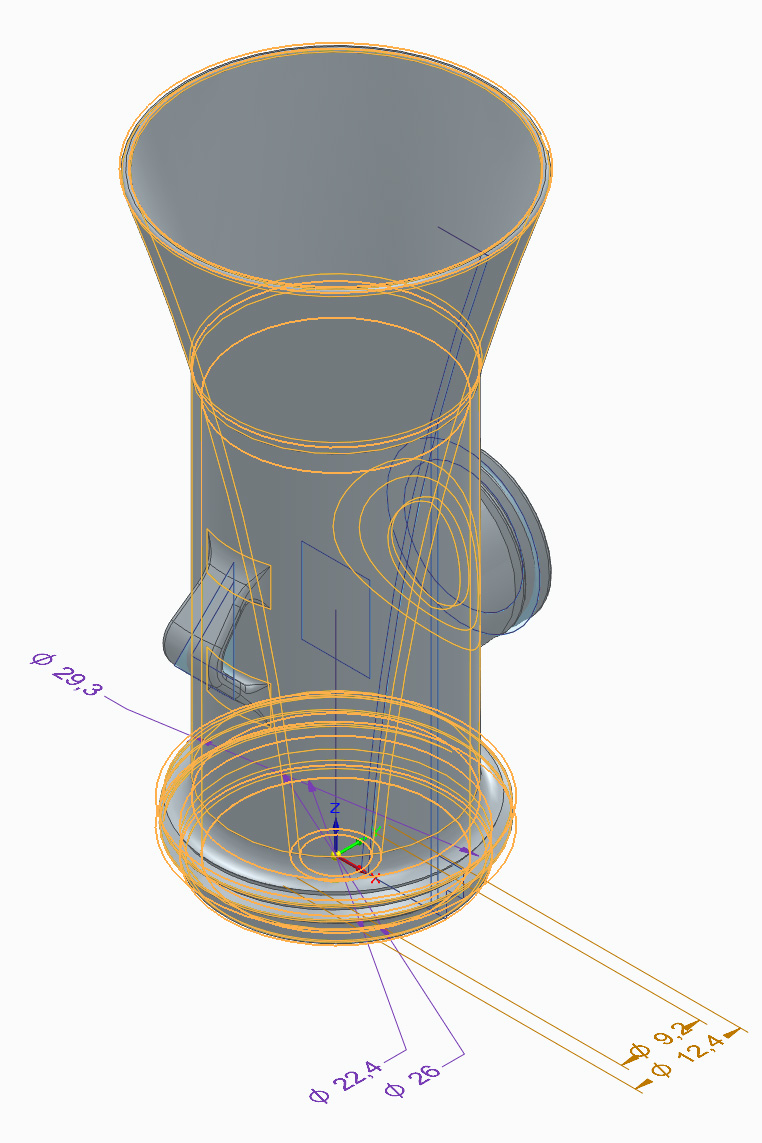

Có một số lựa chọn về chi tiết. Phần vỏ là “Körper”. Có bản có ren để vặn “Mundstück” và bản không có ren. Ngoài ra còn có 2 biến thể, tương ứng với đường kính đầu vào của resonator lớn hơn hoặc nhỏ hơn. Phân biệt ở cuối tên file: sẽ có ký tự “L” hoặc “S”. “Membran” có độ dày 0,2mm và 0,4mm.

Đường kính lớn/nhỏ sẽ cho cao độ khác nhau. Lượng áp suất cần để thổi ra tiếng từ “DruLuSchKo” cũng khác nhau.

Tối thiểu cần có một “Körper”, một “Membran” và một “Deckel”. Phần “Deckel” thì lúc nào cũng giống nhau.

Thay vì “Membran” bạn cũng có thể dùng màng bọc thực phẩm (cling film) hoặc vật liệu tương tự. Phần ren có đủ độ rơ để kẹp màng mà không làm rách, đồng thời vẫn giữ chặt khi dùng “Deckel”. Ngoài ra cũng có thể bỏ “Deckel”, nhưng sẽ cần một sợi dây thun. Âm tạo ra thường sẽ cao hơn do vật liệu mỏng hơn.

Với chi tiết có chỗ nối cho “Mundstück” thì tiếc là khó tránh khỏi phải dùng supports. Các chi tiết còn lại thì nên in được không cần supports.

“Membran” có nhiều độ dày vì với một số người bản 0,2mm có thể gây vấn đề. “Membran” dày hơn (cứng hơn) có thể sẽ cho âm hơi cao hơn. Phần này nên thử để coi cái nào hợp nhất.

In:

“Membran” nên in bằng vật liệu dẻo (mình dùng TPU 95A). Với bản 0,2mm, máy in cần được cân chỉnh ổn, đặt first layer 0,1mm và in với layer height 0,1mm. Với bản 0,4mm thì cả hai lần đều dùng 0,2mm. Ai muốn cũng có thể in 4 lớp với 0,1mm. Quan trọng là các lớp phải chạy vuông góc 90 độ với nhau để màng không bị rách.

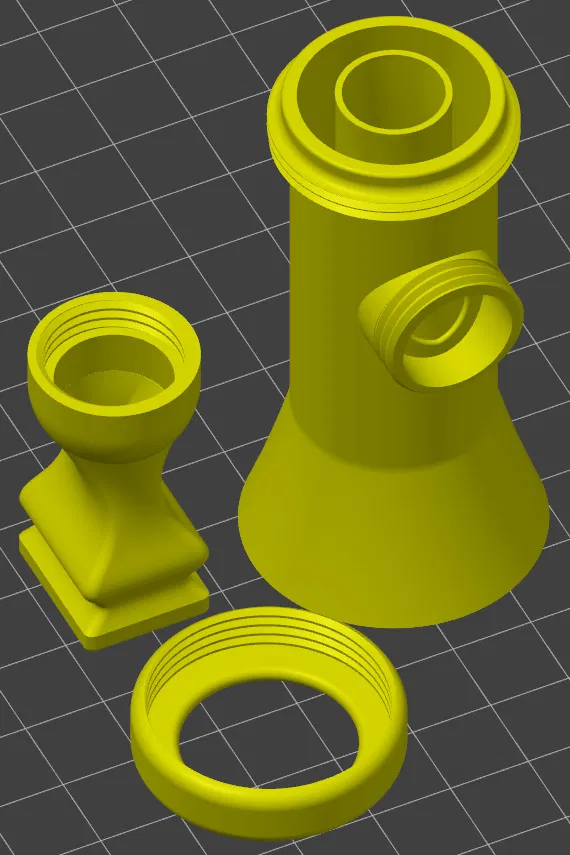

“Körper” khi in nên đặt hướng sao cho miệng phễu quay xuống dưới. Giống như hình đính kèm.

Lắp ráp:

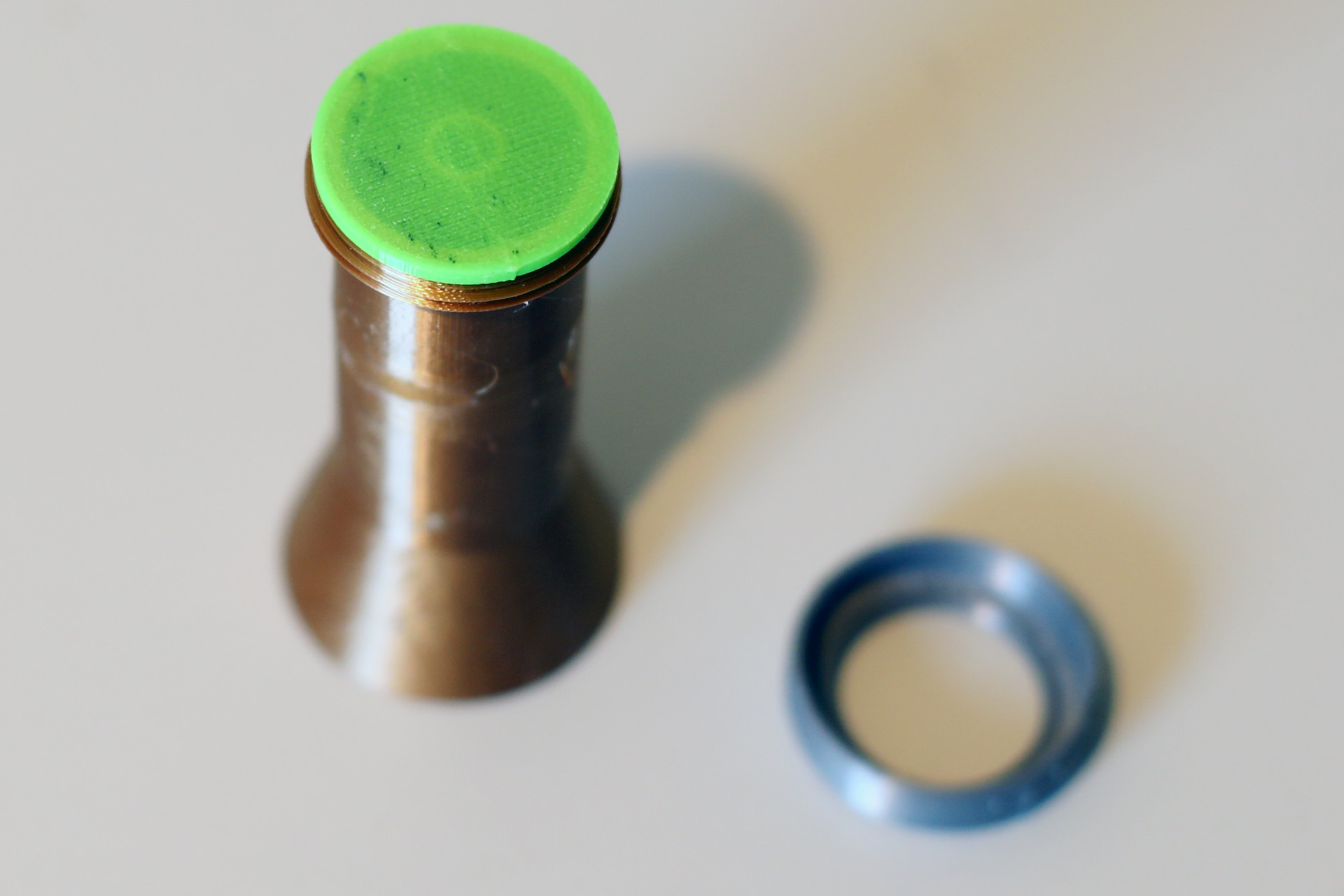

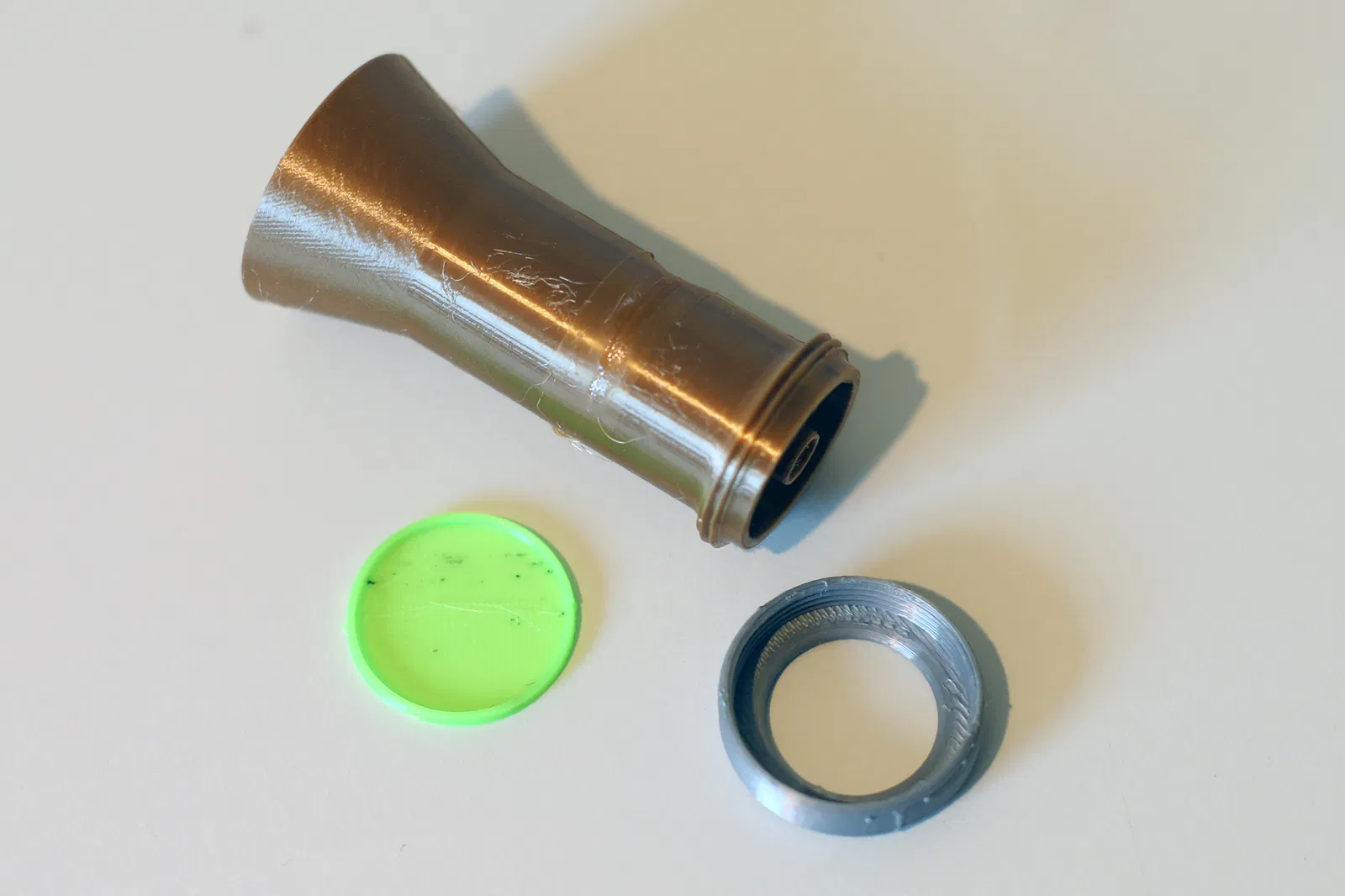

Gắn “Membran” vào cuối “Körper”. Sau đó vặn “Deckel” lên. Tuỳ chọn có thể vặn thêm “Mundstück”. Xong. Thay vì membrane, có thể dùng một lớp màng mỏng. Mình chưa thử, nhưng như vậy thì khỏi cần in “Membran”.

Chúc bạn chơi vui nha!

-----------------------------------------

DruLuSchKo DRUckLUft zu SCHall KOnverter cỡ S. Dịch theo ý: ComASoCo COMpressed Air to SOund COnverter S.

Nó tạo ra âm cao và có thể in hoàn toàn bằng máy in 3D. Nó cũng khá là to.

Có sẵn nhiều lựa chọn chi tiết. Phần vỏ là “Körper”. Có bản có ren để gắn “Mundstück” và bản không có. Ngoài ra có 2 biến thể, tương ứng với đường kính đầu vào của resonator lớn hơn hoặc nhỏ hơn. Bạn phân biệt bằng ký tự ở cuối tên file: sẽ có “L” hoặc “S”. “Membran” có độ dày 0,2 mm và 0,4 mm.

Đường kính lớn và nhỏ sẽ tạo ra các cao độ khác nhau. Lượng áp suất cần để tạo âm từ “DruLuSchKo” cũng sẽ khác.

Tối thiểu bạn cần một “Körper”, một “Membran” và một “Deckel”. Phần cuối này lúc nào cũng giống nhau.

Thay cho “Membran”, có thể dùng màng bọc thực phẩm (cling film) hoặc vật liệu tương tự. Phần ren có đủ độ rơ để kẹp màng mà không làm hư, đồng thời vẫn giữ chắc khi dùng “Deckel”. Cũng có thể bỏ “Deckel”, nhưng sẽ cần dây thun. Âm tạo ra thường sẽ cao hơn do vật liệu mỏng hơn.

Tiếc là với chi tiết có chỗ gắn “Mundstück” thì không tránh khỏi phải dùng supports. Các chi tiết còn lại thì có thể in không cần supports.

“Membran” có nhiều độ dày vì độ dày 0,2 mm có thể gây khó cho một số người. “Membran” dày hơn (cứng hơn) có thể tạo âm cao hơn một chút. Bạn nên thử để tìm cái hợp nhất.

Printing:

“Membran” nên in bằng vật liệu dẻo (trường hợp mình là TPU 95A). Với bản 0,2mm, máy in cần được setup ổn, first layer đặt 0,1mm, và in với layer height 0,1mm. Với bản 0,4mm thì dùng 0,2mm cho cả hai. Nếu thích, bạn cũng có thể in 4 lớp với 0,1mm. Quan trọng là các lớp phải chạy vuông góc 90 độ với nhau để tránh rách membrane.

“Körper” nên được đặt hướng in sao cho miệng phễu quay xuống dưới, như trong hình đính kèm.

Assembly:

Đặt “Membran” lên phần cuối của “Körper”. Sau đó vặn “Deckel” vào. Tuỳ chọn có thể vặn thêm “Mundstück”. Vậy là xong! Thay vì membrane, có thể dùng một lớp màng mỏng. Mình chưa thử, nhưng như vậy sẽ khỏi cần in “Membran”.

Chúc bạn chơi vui với nó!
