DruLuSchKo cỡ M – Membran-Pfeife/Tröte (Membrane whistle - horn M)

DruLuSchKo DRUckLUft zu SCHall KOnverter cỡ M.

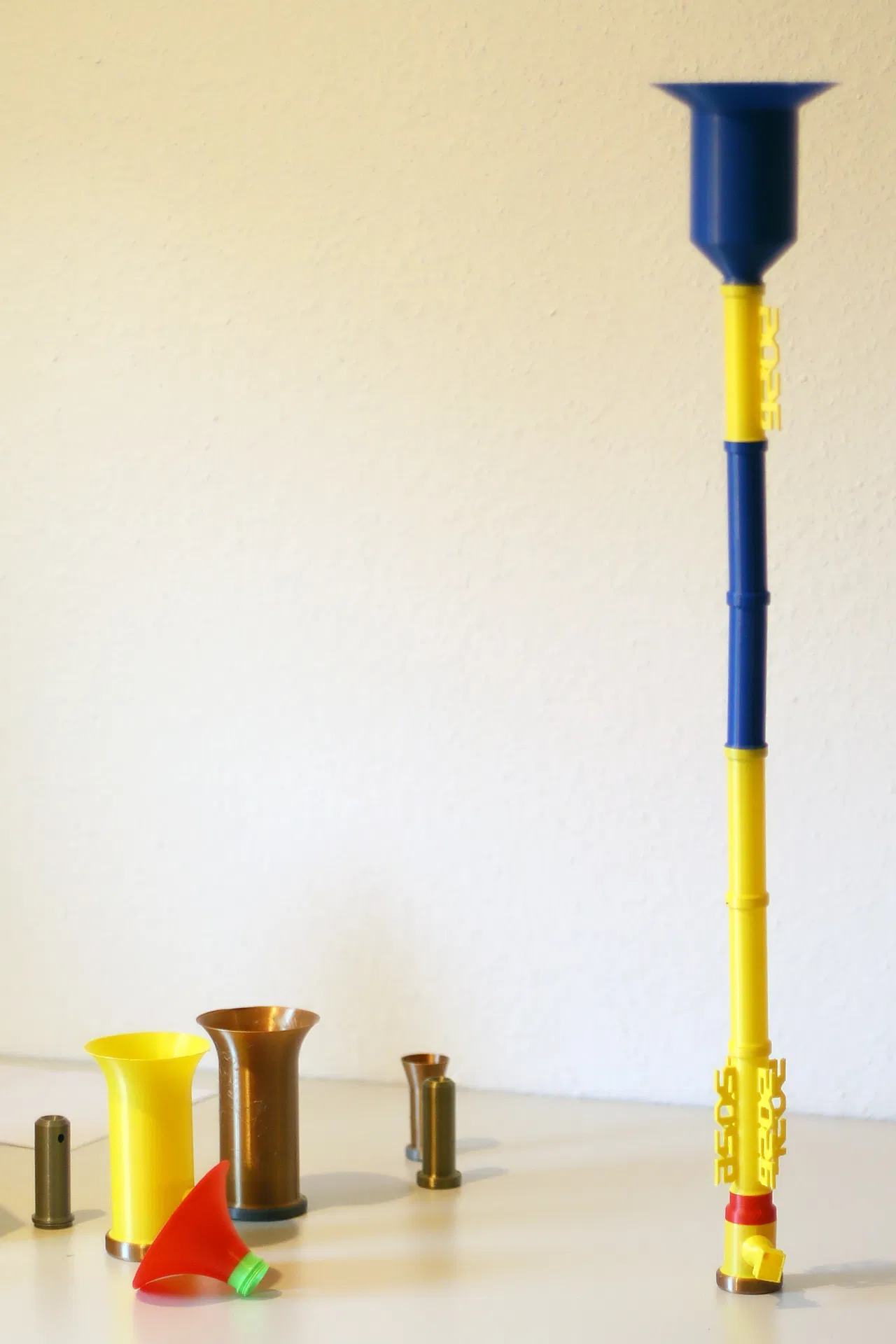

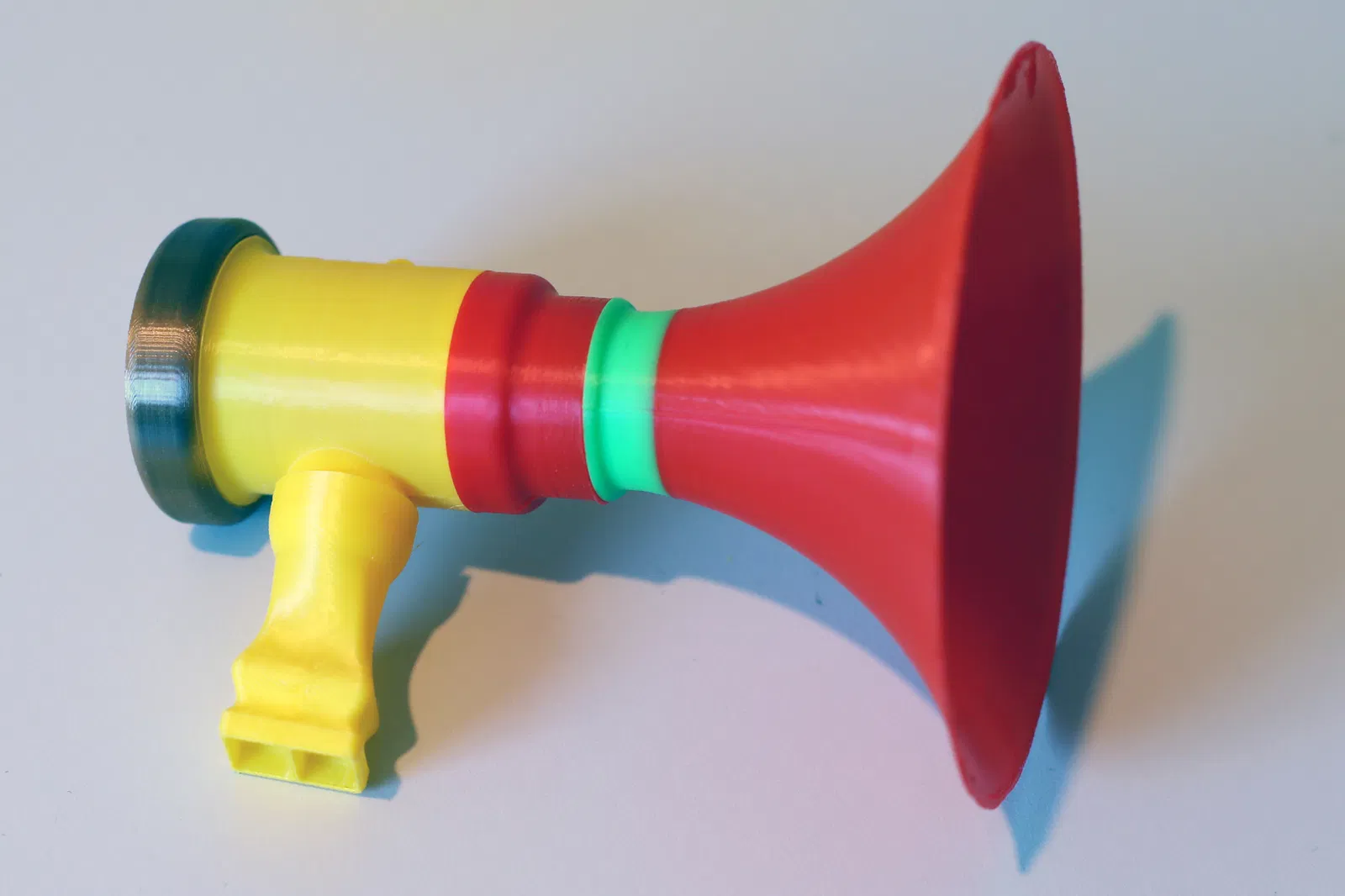

Tạo ra âm trung và có thể in hoàn toàn bằng máy in 3D. Món này cũng khá là lớn tiếng, nhất là khi vặn thêm phần “Ende” dạng cái phễu. Càng làm “DruLuSchKo” dài hơn thì âm sẽ càng trầm.

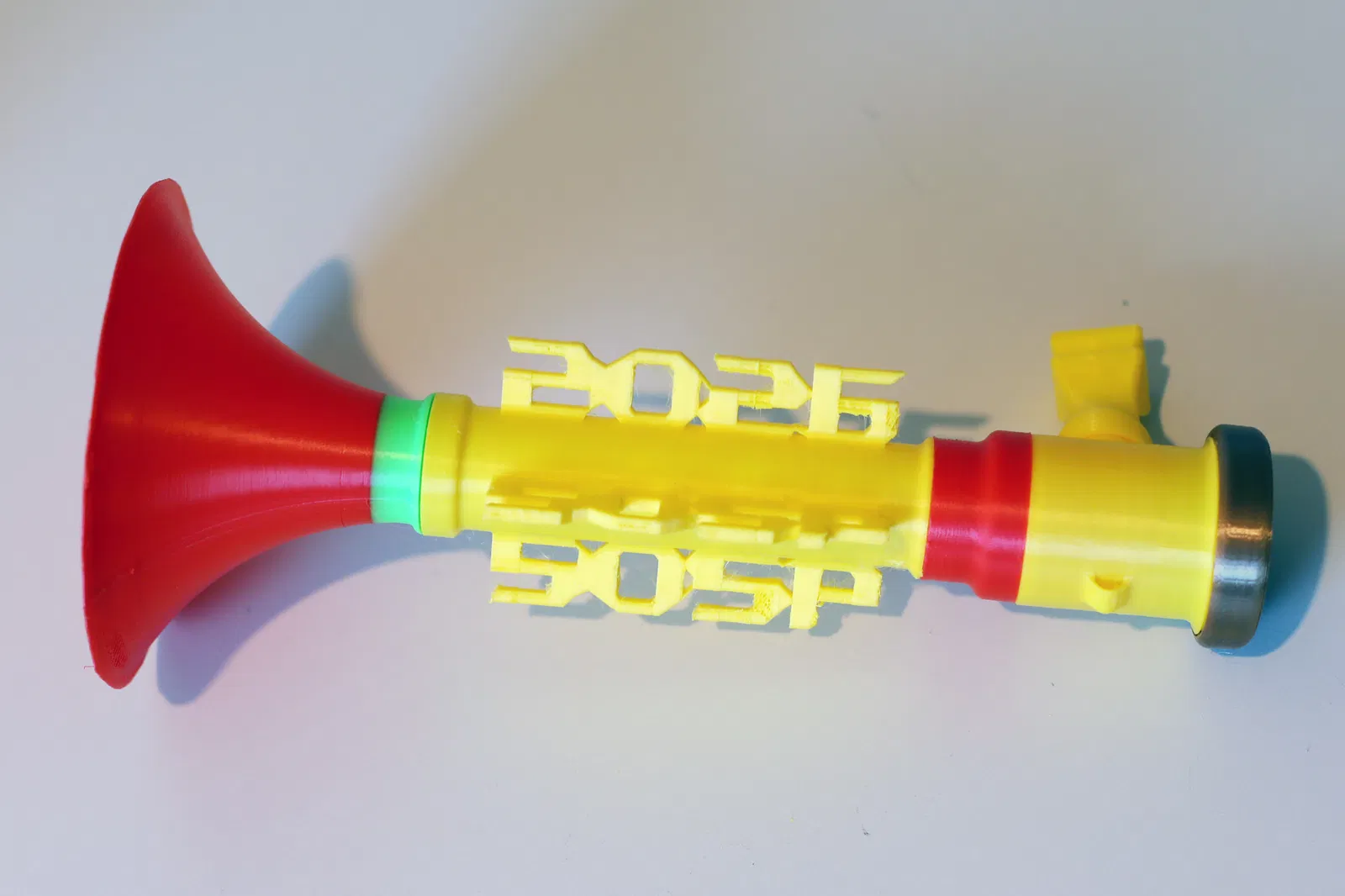

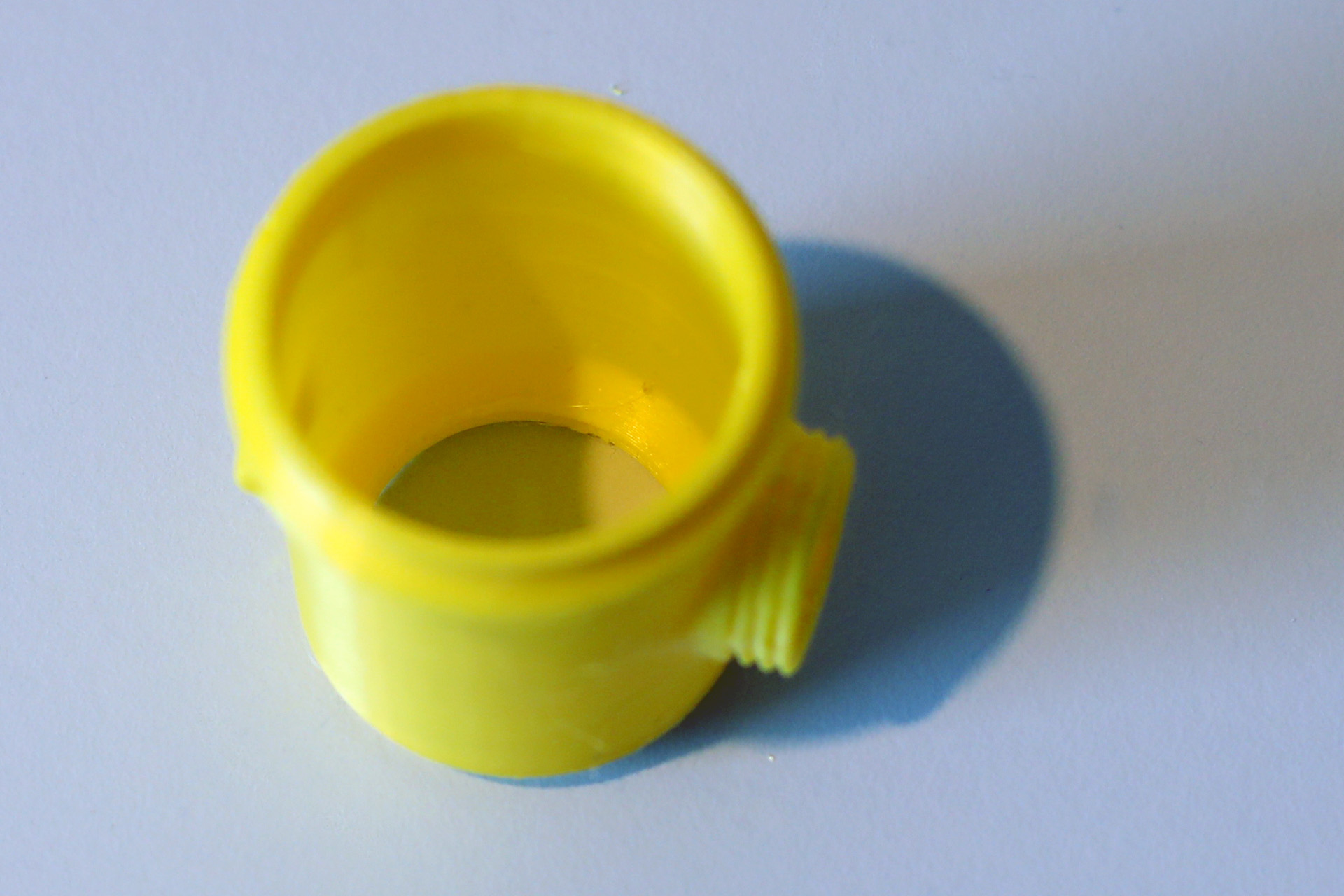

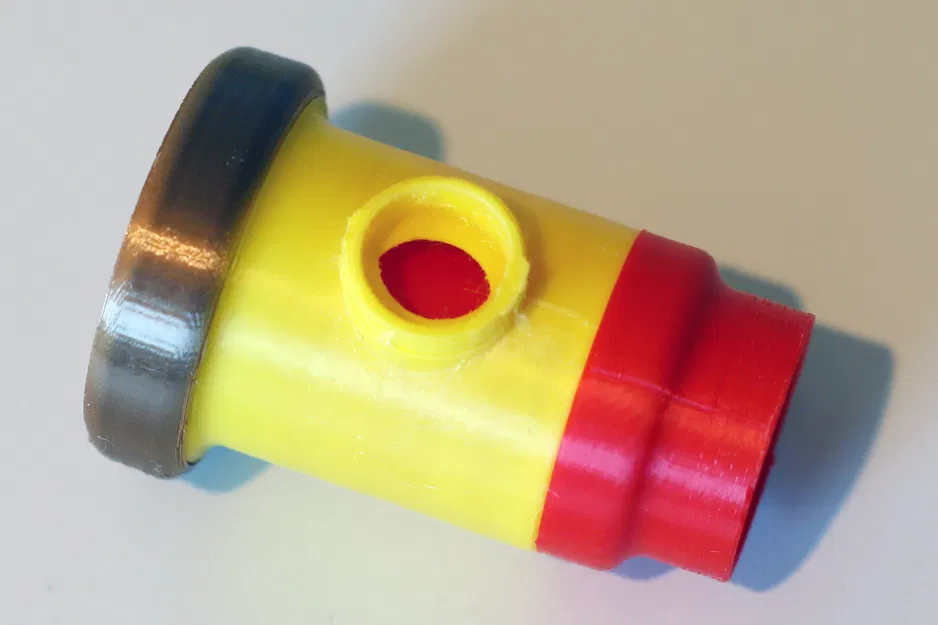

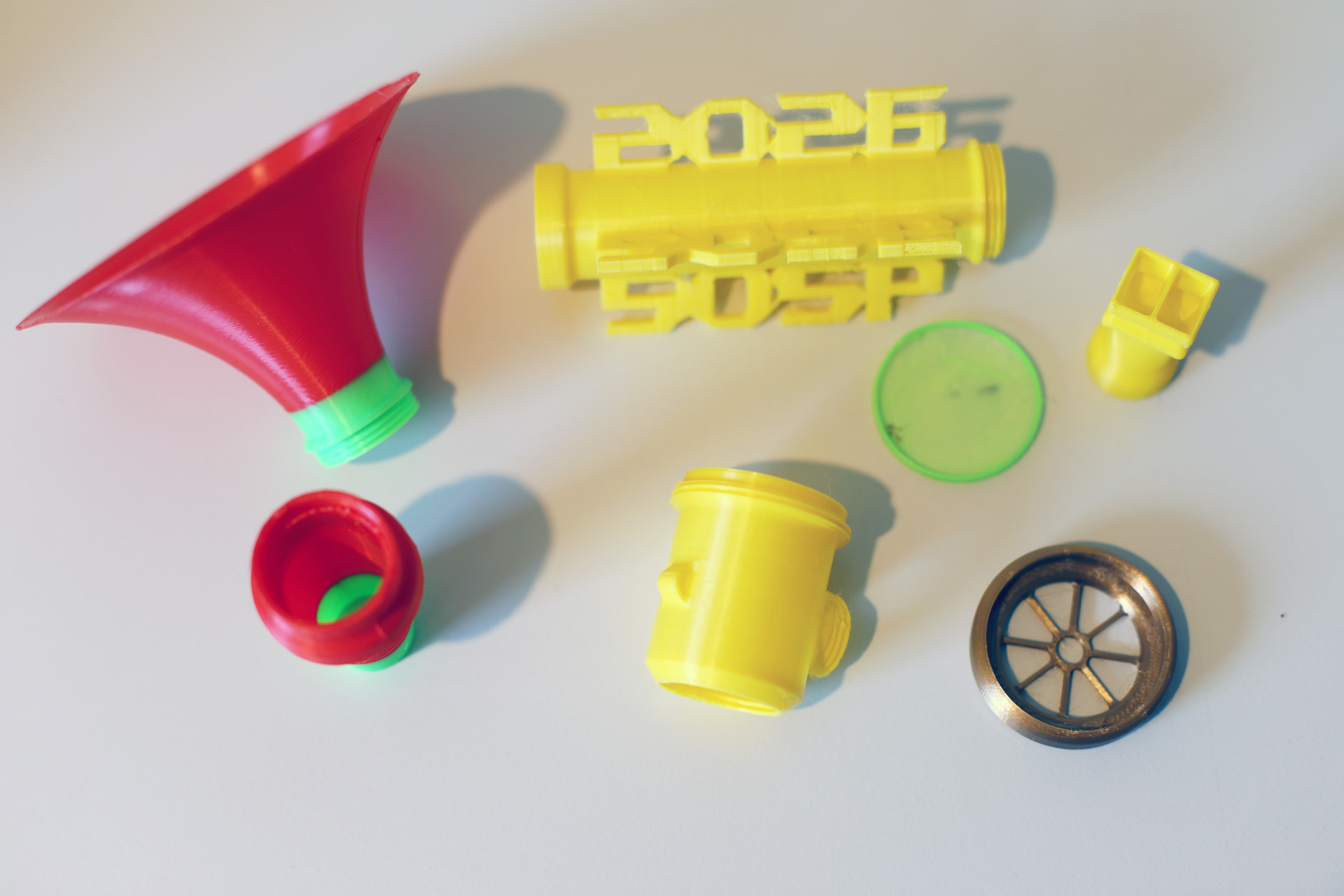

Có một số lựa chọn linh kiện. Phần vỏ là “Körper_außen”. Có bản có ren để vặn “Mundstück” và bản không có ren. “Körper_innen” là phần lõi bên trong. Phần này có 2 biến thể, tương ứng đường kính đầu cộng hưởng (resonator) lớn hơn hoặc nhỏ hơn. Có thể phân biệt ở cuối tên file: sẽ là “L” hoặc “S”. “Membran” có độ dày 0,2mm và 0,4mm. “Ende” cũng có nhiều hình dạng khác nhau. Ngoài ra còn có “Zwischenteil”. Phần này có bản rất đơn giản, hoặc bản có chữ 2026 bao quanh để dùng dịp Năm Mới. “Zwischenteil_ein_Loch” có một lỗ, có thể dùng để tạo ra các âm khác nhau. Dĩ nhiên ai cũng có thể in bản không lỗ rồi tự khoan 1 hoặc nhiều lỗ ở vị trí phù hợp. Hoặc lên kế hoạch tạo lỗ sẵn bằng phần mềm ở đúng vị trí.

Đường kính lớn/nhỏ sẽ cho cao độ khác nhau. Lượng áp lực cần để thổi/đẩy khí ra âm từ “DruLuSchKo” cũng sẽ khác.

Tối thiểu cần có: một “Körper_außen”, một “Körper_innen”, một “Membran” và một “Deckel”. Phần “Deckel” thì lúc nào cũng giống nhau.

Thay vì “Membran”, có thể dùng màng bọc thực phẩm (cling film) hoặc vật liệu tương tự. Ngoài ra cũng có thể bỏ “Deckel”, nhưng sẽ cần một sợi dây thun. Phần ren có đủ độ hở để kẹp màng mà không làm rách, đồng thời vẫn giữ chặt khi dùng “Deckel”. Âm tạo ra thường sẽ cao hơn do vật liệu mỏng hơn.

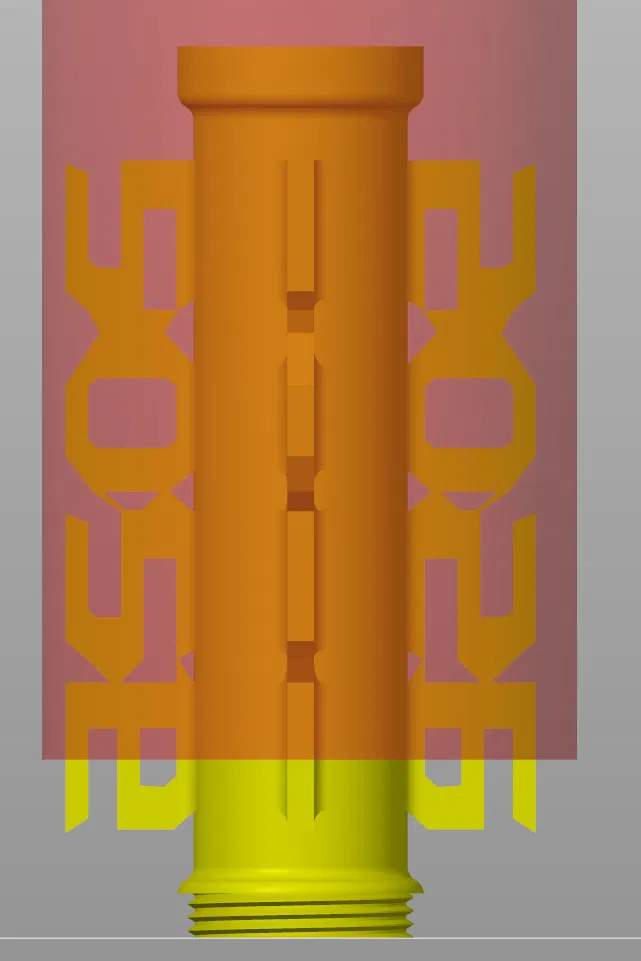

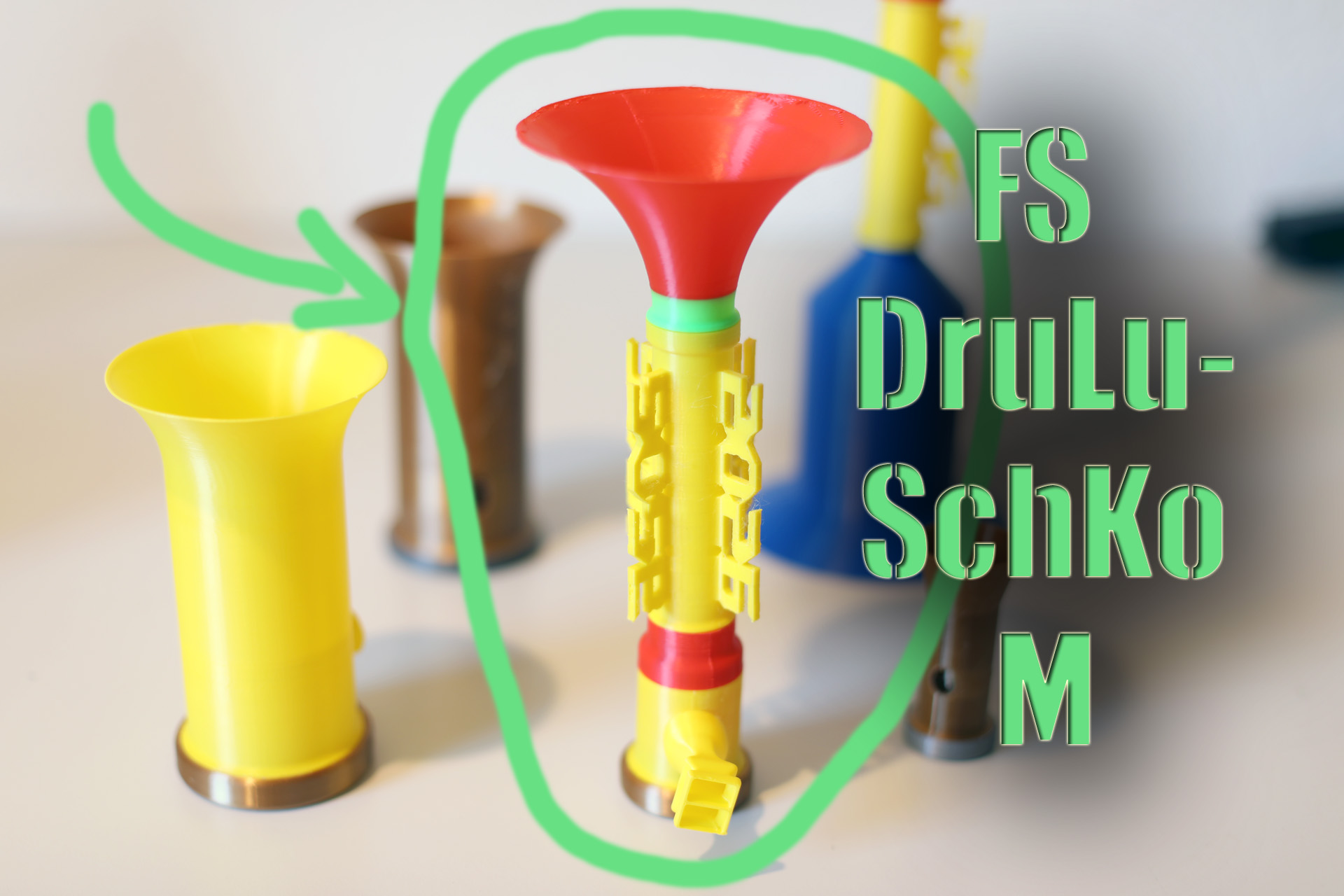

Với chi tiết có đầu nối để gắn “Mundstück”, tiếc là khó tránh khỏi phải dùng support. Các phần còn lại có thể in không cần support. Tuy nhiên, đôi khi để lại support nhỏ cũng hữu ích. “Zwischenteil_2026” cũng cần support phía dưới phần chữ. Lên cao hơn thì có thể bỏ, như trong hình minh hoạ dùng support blocker.

“Membran” có nhiều độ dày vì với một số người, bản 0,2mm có thể gây vấn đề. “Membran” dày hơn (cứng hơn) sẽ cho âm cao hơn chút. Cái này phải thử để coi cái nào hợp nhất.

In (Drucken):

“Membran” nên in bằng vật liệu dẻo (trường hợp của mình là TPU 95A). Với bản 0,2mm: máy in nên được set up ổn, first layer để 0,1mm và in với layer height 0,1mm. Với bản 0,4mm: cả hai lần đều dùng 0,2mm. Ai muốn thì có thể in 4 lớp với 0,1mm. Quan trọng là các lớp phải chạy vuông góc (90 độ) với nhau để màng không bị rách.

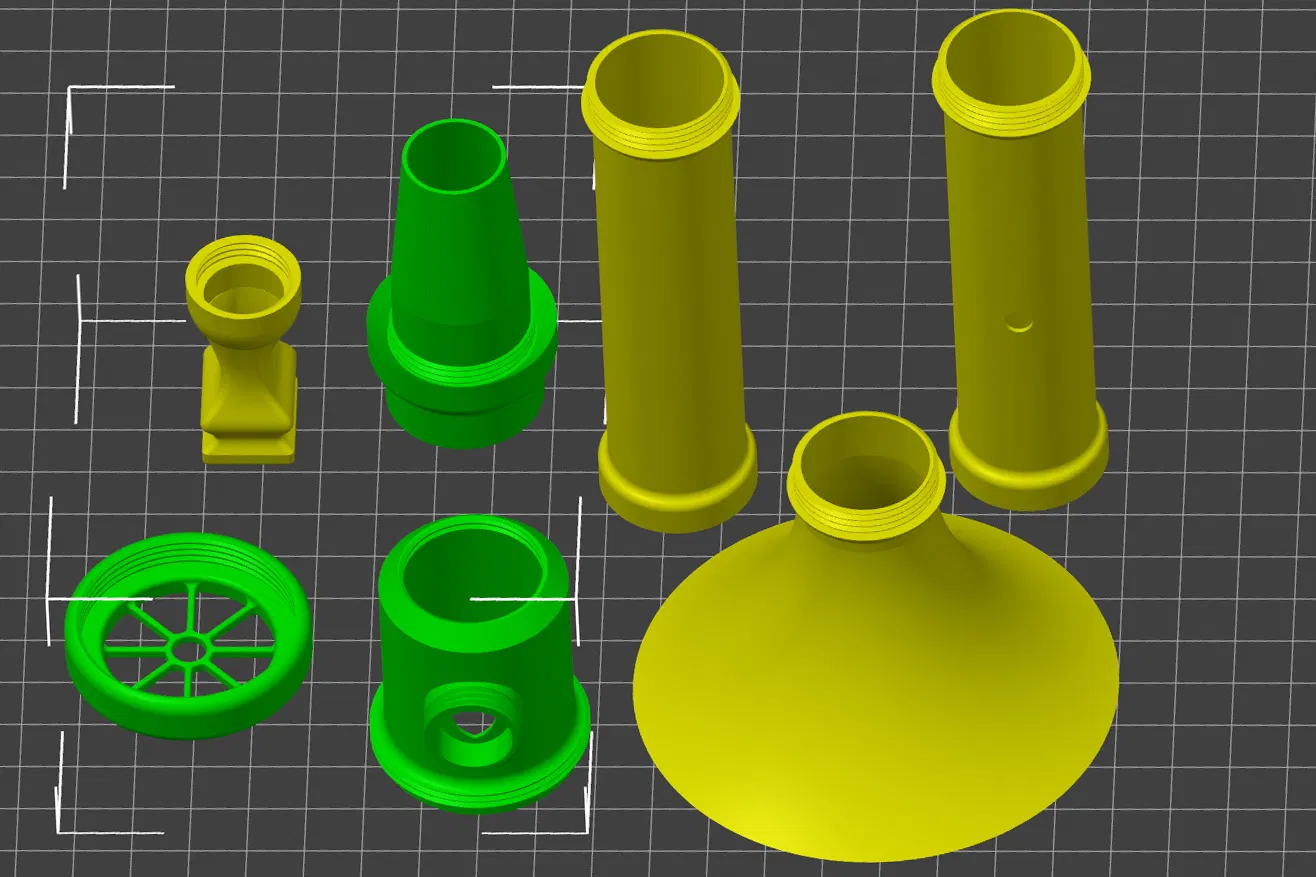

Hướng đặt các chi tiết xem trong hình đính kèm. Một số chi tiết nên xoay 180 độ để giảm support hoặc tránh support hoàn toàn.

Lắp ráp (Zusammenbau):

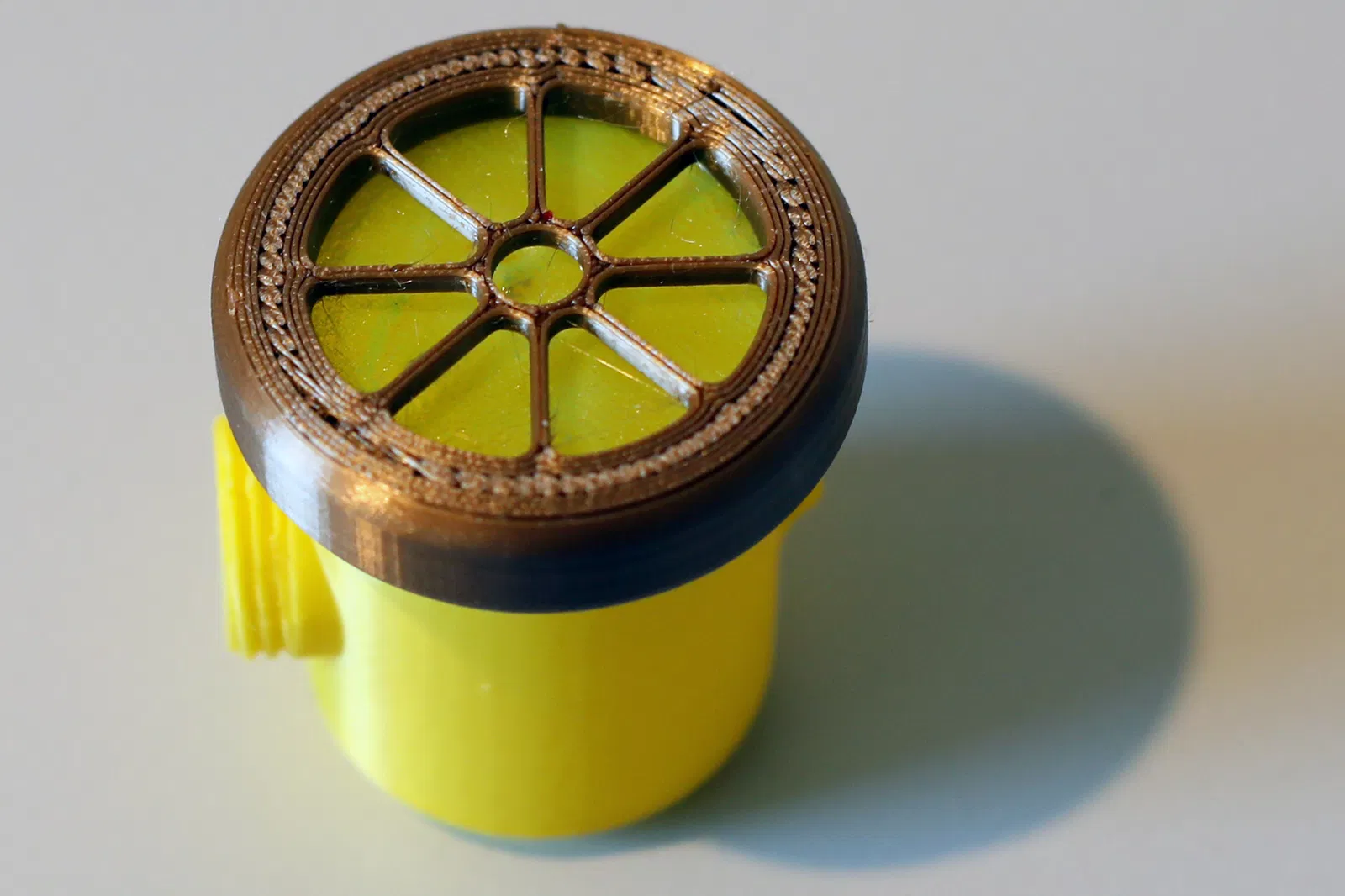

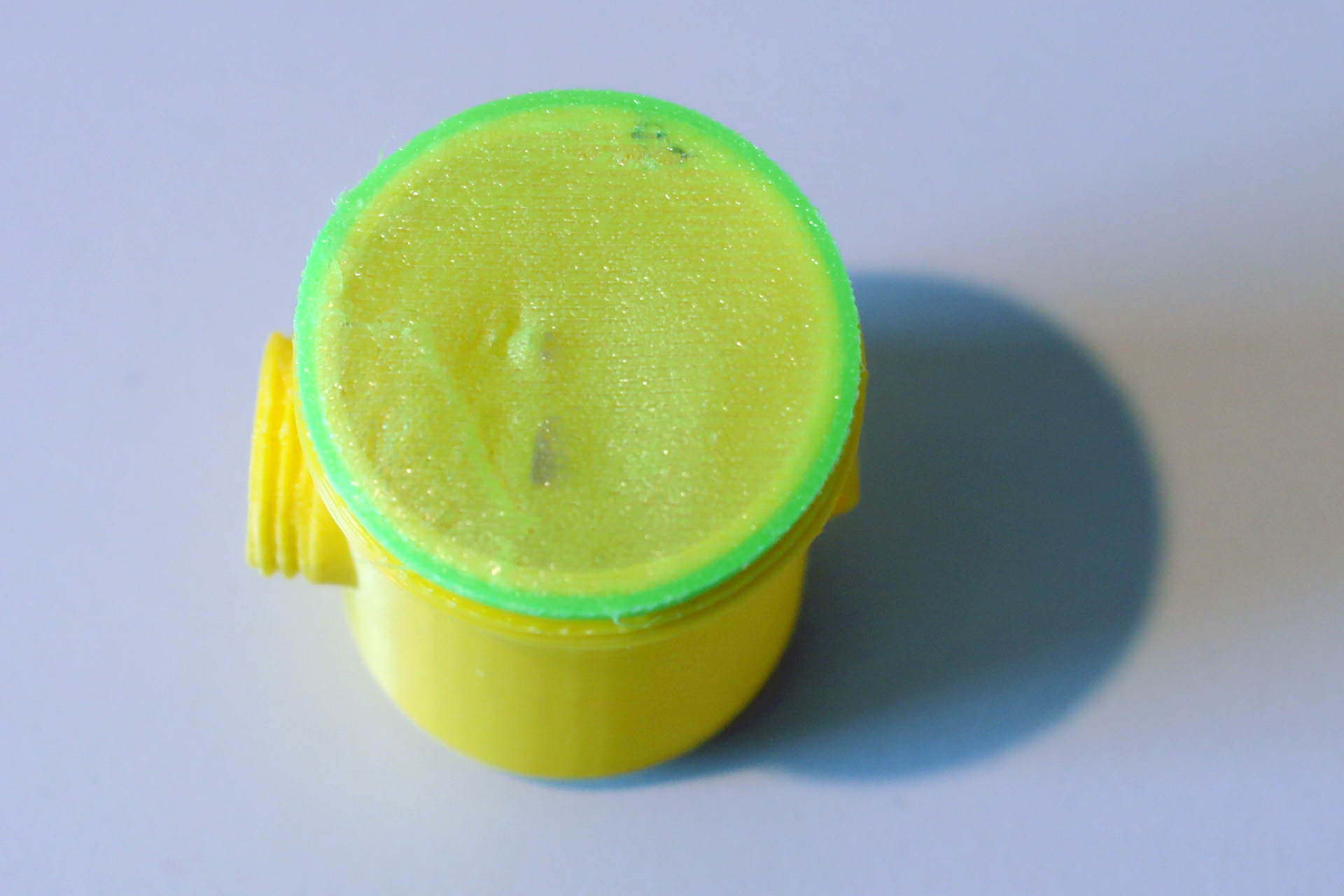

1. Gắn “Membran” vào phần đầu của “Körper_außen”.

2. Vặn “Deckel” lên.

3. Vặn “Körperinnen” vào. Thứ tự này quan trọng vì phần này hơi dài hơn và có thể tì vào “Membran” đã gắn sẵn.\

Lắp vậy là đã ra tiếng rồi.

Tuỳ chọn (Optional):

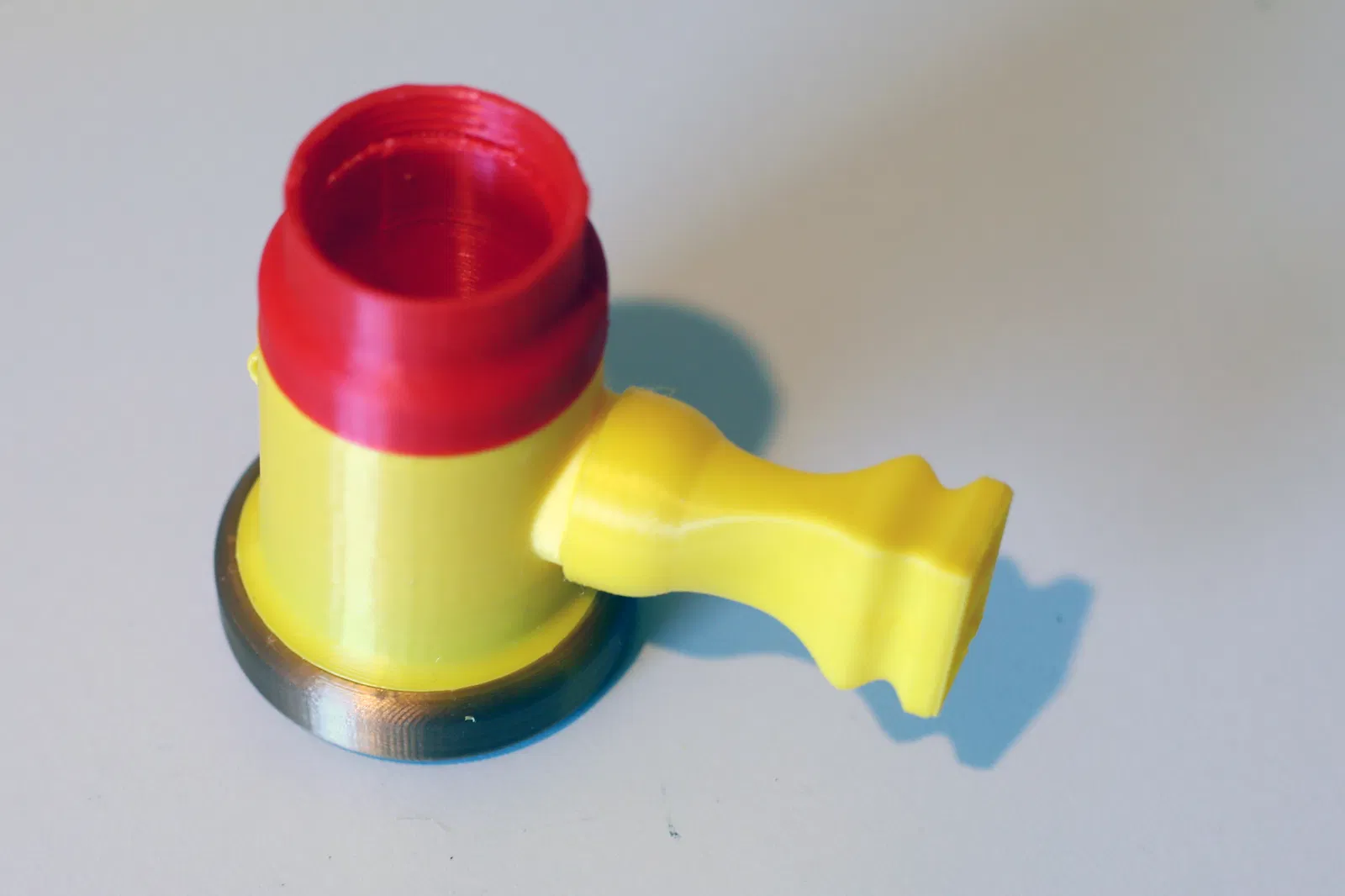

Vặn “Mundstück”.

Vặn “Zwischenteil” (muốn bao nhiêu cái cũng được).

Vặn “Ende”.

Thay vì “Membran”, có thể dùng một lớp màng mỏng. Mình chưa thử cách này. Nhưng nếu vậy thì khỏi cần in “Membran” cũng được.

Chúc bạn chơi vui với món này!

DruLuSchKo DRUckLUft zu SCHall KOnverter cỡ M. Dịch ý: ComASoCo COMpressed Air to SOund COnverter M.

Nó tạo ra âm trung và có thể in hoàn toàn. Nó cũng khá là lớn tiếng, đặc biệt khi gắn phần “Ende” dạng cái phễu. “DruLuSchKo” càng làm dài thì âm càng trầm.

Có một bộ lựa chọn linh kiện. Phần vỏ là “Körper_außen”. Có bản có ren để gắn “Mundstück” và bản không có ren. “Körper_innen” là phần bên trong. Phần này có 2 phiên bản: đường kính đầu cộng hưởng (resonator) lớn hơn hoặc nhỏ hơn. Nhìn ở cuối tên file sẽ có “L” hoặc “S”. “Membran” có độ dày 0,2mm và 0,4mm. “Ende” cũng có nhiều hình dạng khác nhau. Ngoài ra còn có “Zwischenteil”: bản đơn giản, hoặc bản có chữ “2026” bao quanh để dùng dịp Năm Mới. “Zwischenteil_ein_Loch” có một lỗ, có thể dùng để tạo ra các âm khác nhau. Tất nhiên, bạn có thể in bản không lỗ rồi tự khoan 1 hoặc nhiều lỗ ở vị trí phù hợp. Hoặc bạn có thể lên kế hoạch tạo lỗ đúng vị trí trước bằng phần mềm.

Đường kính lớn/nhỏ sẽ tạo ra cao độ khác nhau. Lượng áp lực cần để tạo âm từ “DruLuSchKo” cũng thay đổi.

Tối thiểu, bạn cần “Körper_außen”, “Körper_innen”, “Membran” và “Deckel”. Phần cuối cùng này lúc nào cũng giống nhau.

Thay vì “Membran”, có thể dùng màng bọc thực phẩm hoặc vật liệu tương tự. Phần ren có đủ độ hở để kẹp màng mà không làm hư, đồng thời vẫn giữ chắc khi dùng “Deckel”. Cũng có thể bỏ “Deckel”, nhưng cần dây thun. Âm tạo ra thường cao hơn do vật liệu mỏng hơn.

Tiếc là với chi tiết có đầu nối cho “Mundstück” thì không tránh được support. Các phần khác có thể in không cần support. Tuy nhiên, để lại support nhỏ đôi khi cũng có lợi. “Zwischenteil_2026” cũng cần support phía dưới cho phần chữ. Lên cao hơn thì có thể bỏ, như hình minh hoạ dùng support blocker.

“Membran” có nhiều độ dày vì bản 0,2mm có thể gây khó cho một số người. Bản “Membran” dày hơn, cứng hơn, sẽ cho âm cao hơn một chút. Bạn nên thử để xem cái nào hợp nhất.

In (Printing):

“Membran” nên in bằng vật liệu dẻo (mình dùng TPU 95A). Với bản 0,2mm, máy in cần được chỉnh tốt, first layer để 0,1mm và in với layer height 0,1mm. Với bản 0,4mm thì dùng 0,2mm cho cả hai. Nếu muốn, bạn cũng có thể in 4 lớp với 0,1mm. Quan trọng là các lớp phải chạy vuông góc 90 độ với nhau để tránh rách màng.

Hướng đặt chi tiết xem trong hình đính kèm. Một số chi tiết nên xoay 180 độ để giảm hoặc loại bỏ nhu cầu support.

Lắp ráp (Assembly):

1. Đặt “Membran” lên phần đầu của “Körper_außen”.

2. Vặn “Deckel” vào.

3. Vặn “Körper_innen” vào. Thứ tự này quan trọng vì phần này hơi dài hơn và có thể tì lên “Membran” đã gắn.

Như vậy là đã phát ra âm.

Tuỳ chọn (Optional):

Vặn “Mundstück”.

Vặn “Zwischenteil” (bao nhiêu cái cũng được).

Vặn “Ende”.

Thay vì “Membran”, bạn cũng có thể dùng một lớp màng mỏng. Mình chưa thử, nhưng nếu làm vậy thì bạn đỡ phải in “Membran”.

Chúc bạn chơi vui!
