Bộ canh thẳng thanh ren cho vữa keo tiêm (Fischer FIS hoặc tương tự)

Bộ canh thẳng thanh ren in 3D này ra đời từ thực tế luôn, đúng kiểu mấy ca mà thanh ren chỉ lệch xíu thôi là về sau phát sinh đủ thứ rắc rối. Nhất là khi dán/cấy bằng vữa keo tiêm (injection mortar), nhiều khi chỉ lệch nửa độ là thiết bị gắn lên không còn chuẩn, bị căng/kẹt và khó canh chỉnh.

Hiện tại có bản cho thanh ren M6 và M8.
Phần dẫn hướng được thiết kế lớn hơn đường kính thanh tương ứng 0,15 mm. Nhờ vậy đưa thanh ren vào dễ, không bị kẹt, nhưng vẫn đảm bảo canh thẳng chính xác theo phương vuông góc.

Để dễ nhận biết, các phiên bản được đánh dấu trực tiếp trên chi tiết:

• M6 có số “6”

• M8 có số “8”
  nằm ở phần dưới của gá.

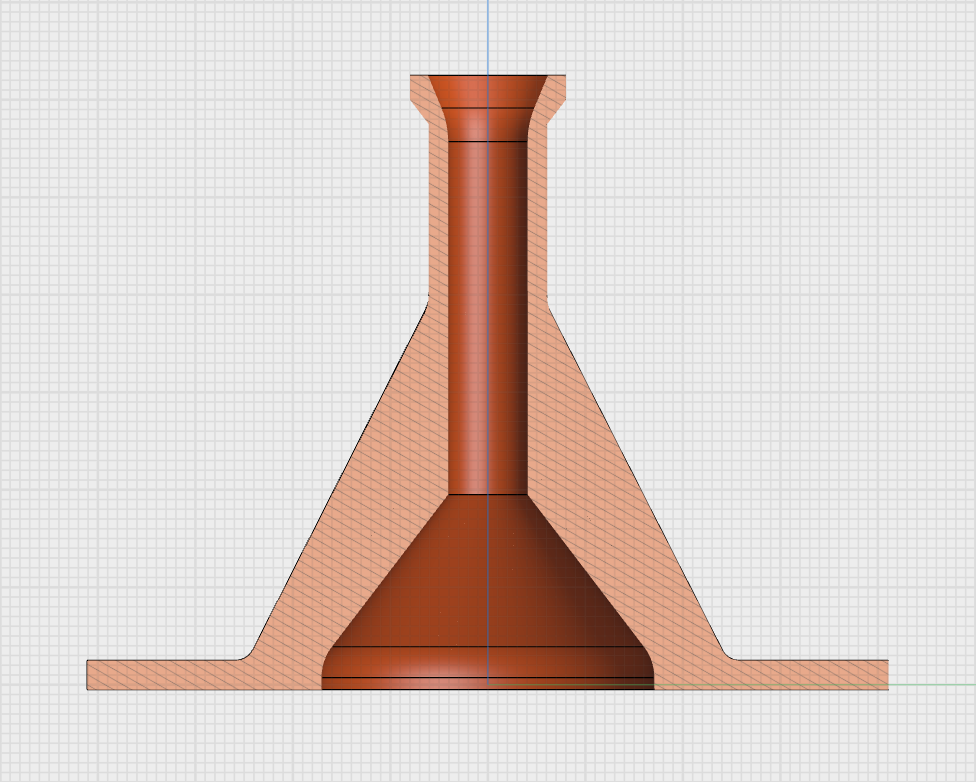

Một chi tiết quan trọng nằm ở phần dưới của thiết kế:
Có chừa không gian có chủ đích để vữa keo tiêm khi trào ra có thể thoát ngang. Nhờ đó tránh việc vữa đẩy lệch gá sang bên hoặc đội lên trên; độ thẳng vẫn ổn định cho tới khi vữa đóng rắn hoàn toàn.

Bên mình dùng dụng cụ canh này thường xuyên khi lắp ghế nha khoa. Trong các ca này không phải lúc nào cũng dùng tắc kê (dowel) kiểu truyền thống được, vì cấu tạo sàn, lớp vữa (screed) hoặc hệ thống lắp đặt sẵn bên dưới hay không cho phép. Dán/cấy thanh ren bằng vữa keo tiêm là giải pháp đã được kiểm chứng – với điều kiện thanh phải đứng thật chuẩn, thật vuông góc.

Bên mình in bằng PETG, cụ thể là Prusament PETG màu cam. Vật liệu này bền, chịu va đập tốt, và màu nổi nên ra công trình hay trong xưởng đều rất dễ thấy.

Phù hợp cho:

• lắp đặt chính xác với dung sai chặt

• thi công/lắp đặt ghế nha khoa và các thiết bị

• xưởng, công trình & các dự án Maker

Mẹo in:

Để chi tiết cứng cáp, bên mình in gá với layer height 0,2mm, 4 perimeters, 5 lớp đặc (solid layers) trên và dưới, infill 20%.

Không cần brim hay support.

Trong file PDF có thể hiện đầy đủ kích thước chi tiết.

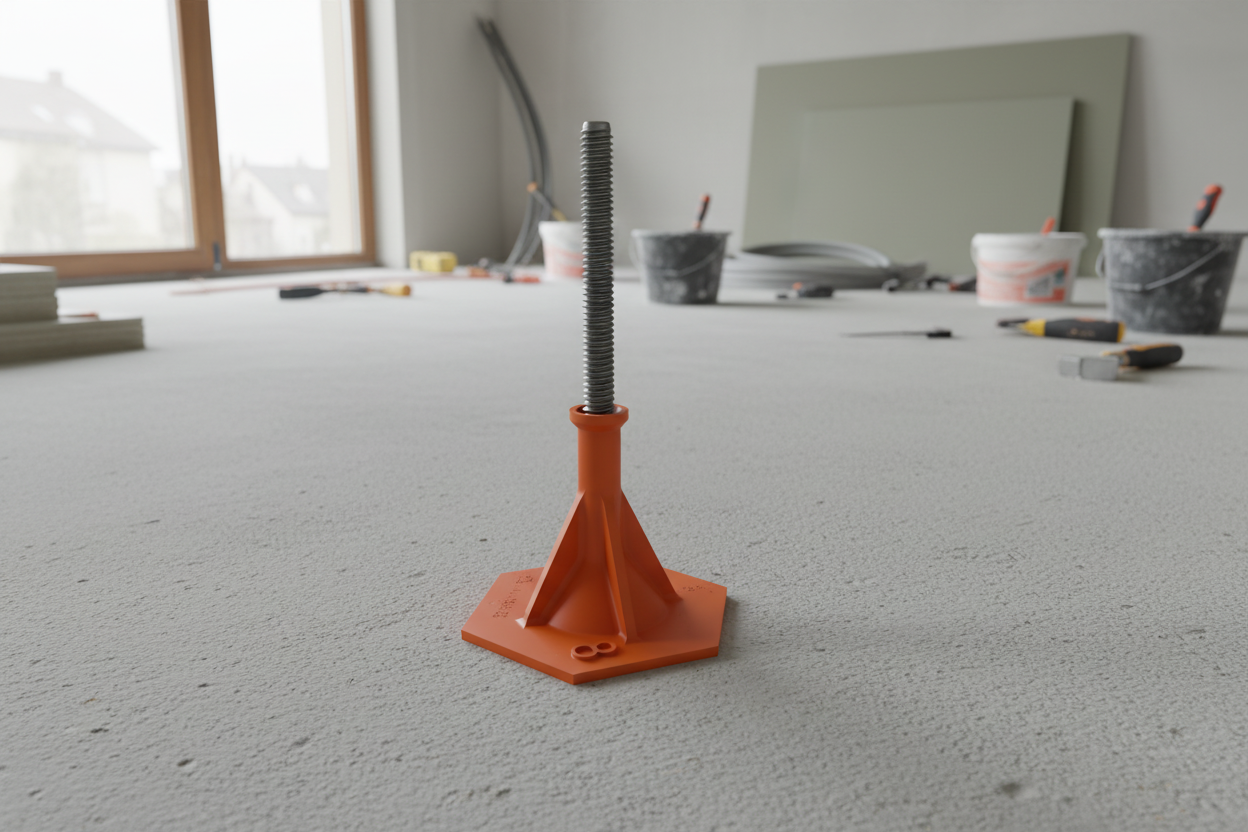

Hình ảnh của gá được tạo bởi Shapr3D AI.
