Bộ điều khiển nhiệt độ chủ động cho enclosure (chỉ làm mát)

Đây là một dự án nhỏ để điều khiển nhiệt độ bên trong enclosure cho chính xác. Nó hoạt động bằng cách điều khiển tốc độ của quạt high pressure thông qua đường PWM (kết nối quạt 4 dây). Chạy rất ngon với mấy quạt đi kèm Prusa Enclosure.

Nhờ có AI nên mình “chế” nhanh một đoạn script Arduino, và thực tế nó điều khiển nhiệt độ khá là chính xác.

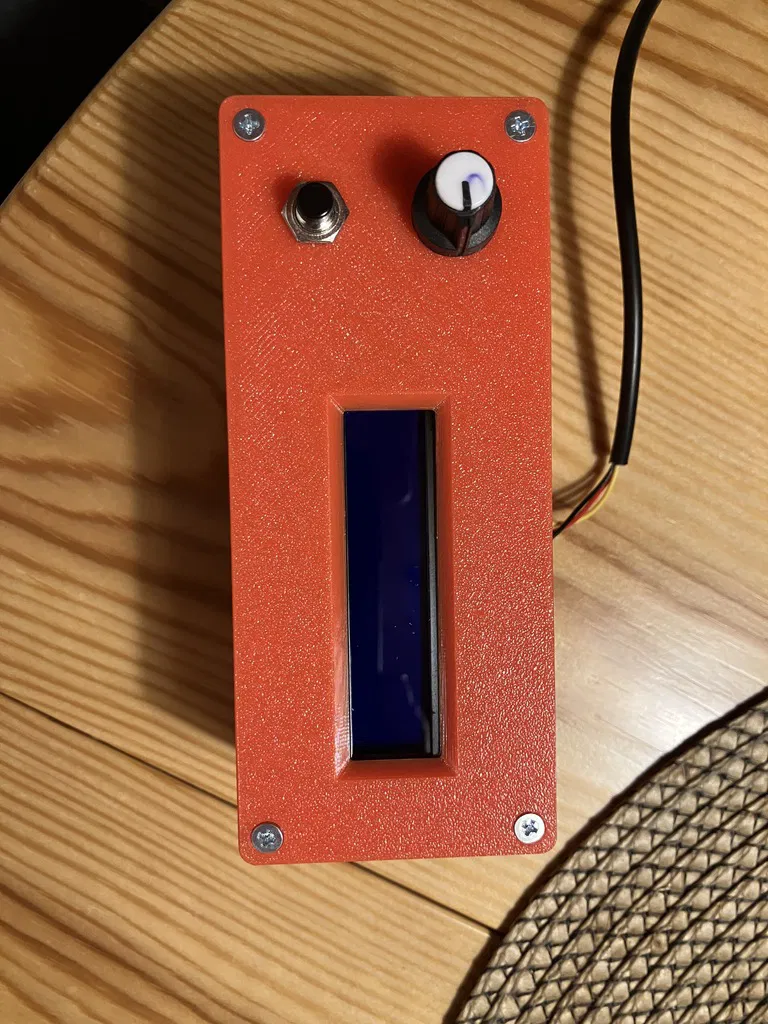

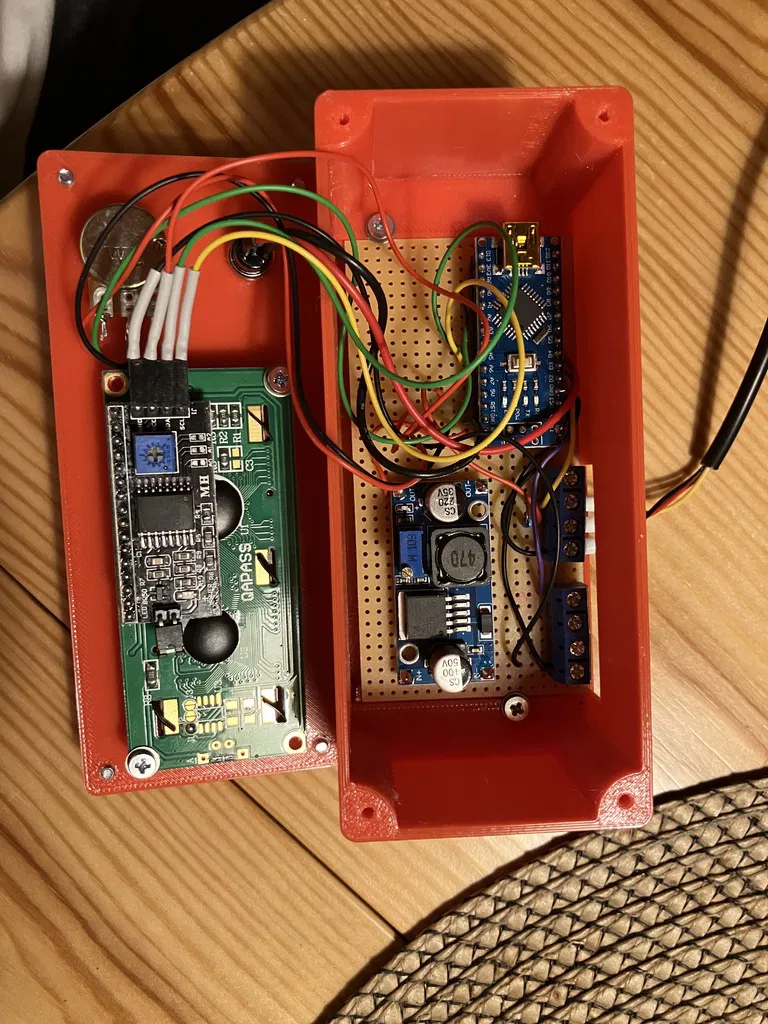

Mình không muốn viết tutorial đầy đủ, nhưng hy vọng nó có thể làm nền tảng cho dự án của bạn. Phác thảo sơ những thứ có trong hộp:

• Bộ chuyển áp (voltage step down converter) để cấp nguồn cho Arduino Nano clone
• Nguồn khoảng 12V
• Cảm biến nhiệt độ Dallas DS18B20
• Màn hình 2 dòng, kết nối I2C
• Cọc đấu dây (screw terminals) để đấu nối
• Biến trở 100k để chỉnh nhiệt độ

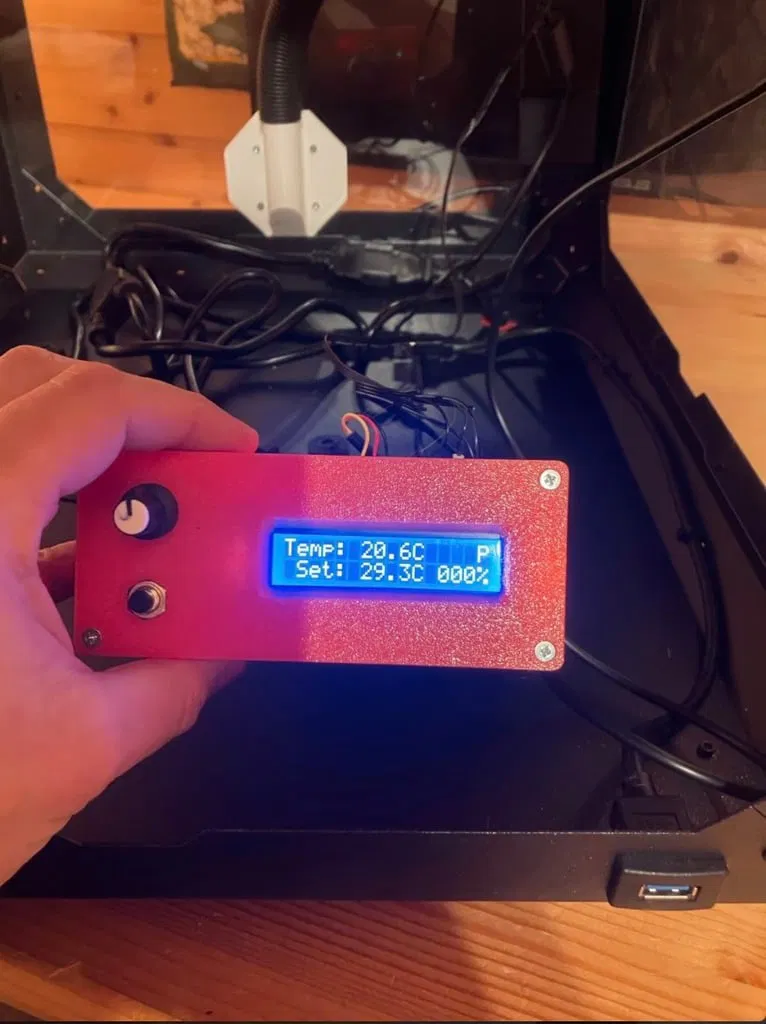

• Nút nhấn để chuyển giữa các chế độ (PID control, quạt 100%, tắt)

Hộp dùng nguồn 24V lấy từ quạt.

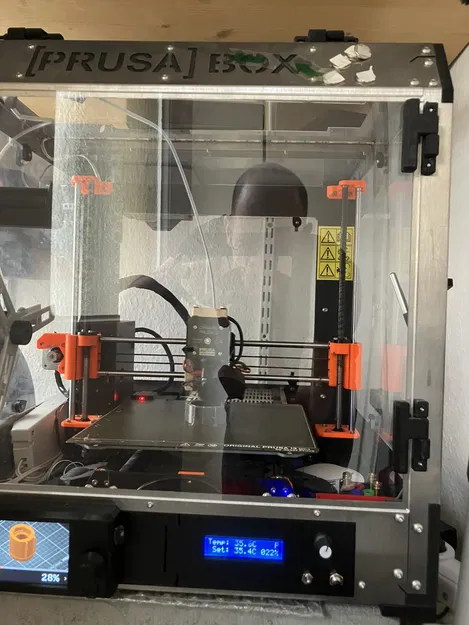

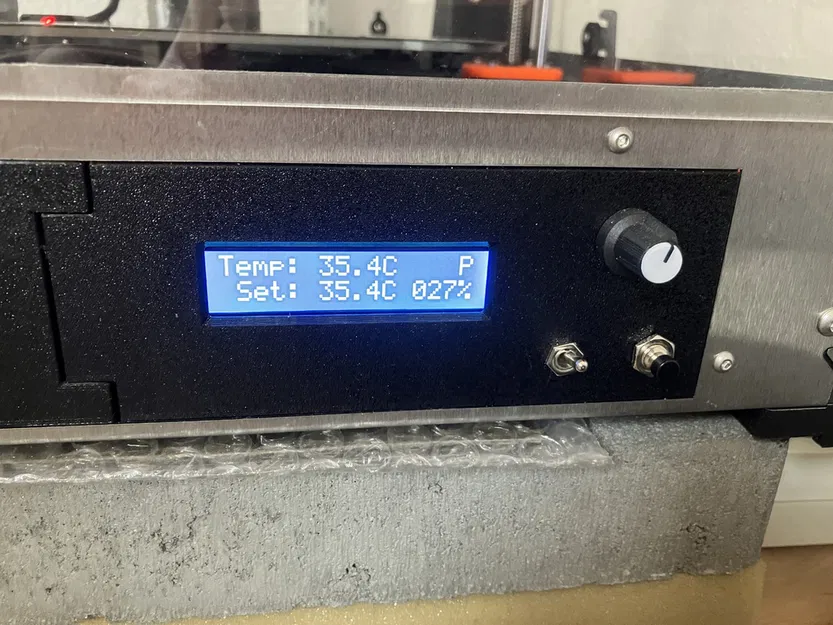

Mình cũng làm một phiên bản cho Prusa Box và có đính kèm file Fusion 360.

Nếu bạn thấy hữu ích và làm ra dự án của riêng bạn từ đây, sẽ rất hay nếu bạn chia sẻ lại phiên bản của bạn!
