Locking Thread Puzzle – Trò chơi ghép ren có khóa

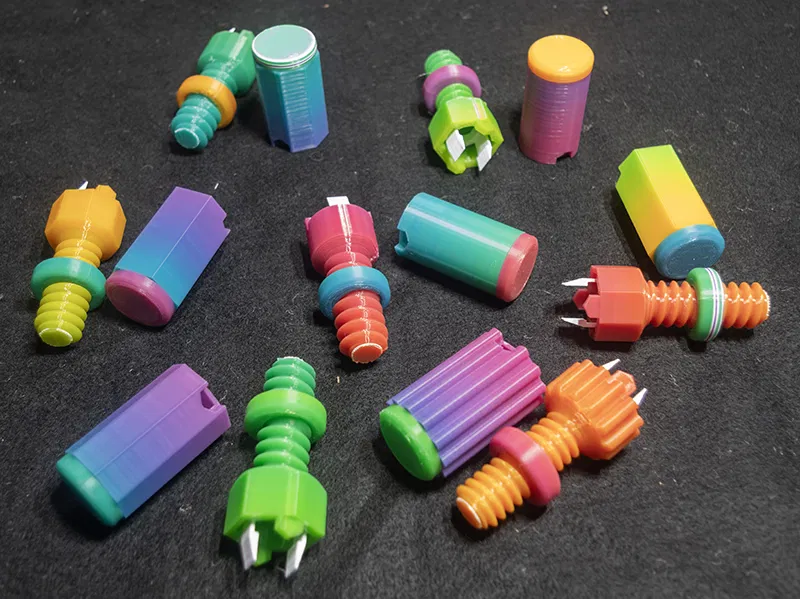

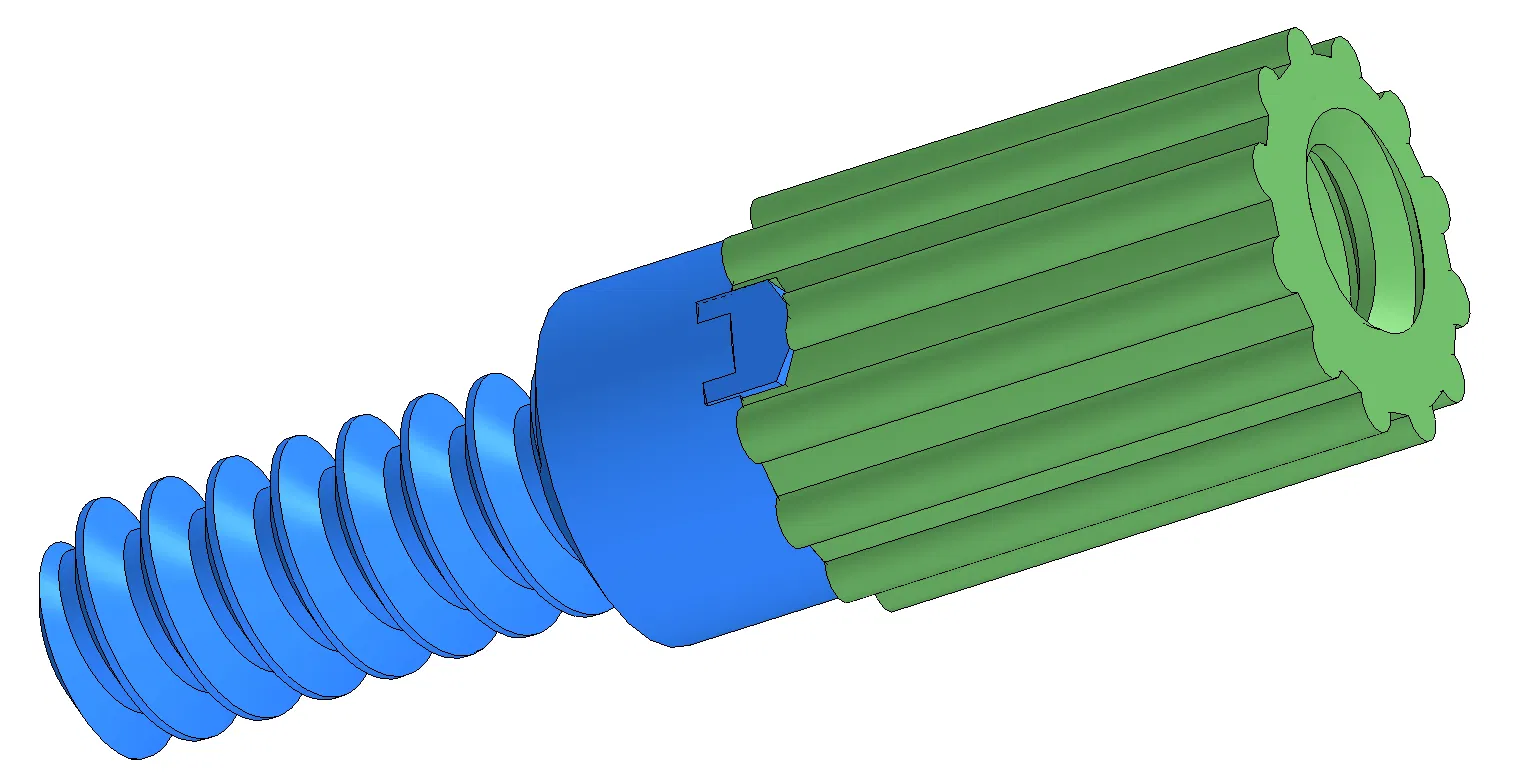

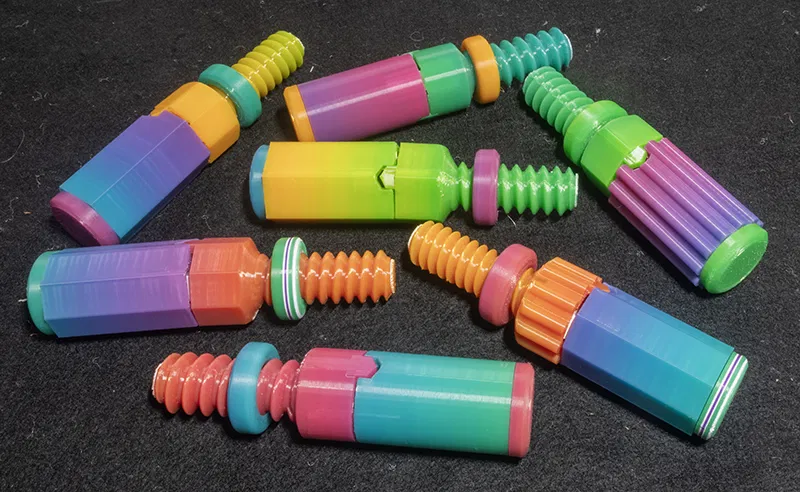

Mình cần làm ra một thứ mà cả nhóm phải tự tìm cách phối hợp với nhau và dựa vô nhau để giải. Bộ này gồm 2 phần bị khóa dính với nhau. Một phần có trục ren (threaded shaft), phần còn lại có lỗ ren (threaded hole). Nhưng có tới 7 kiểu ren khác nhau nên chỉ có đúng 1 cặp là khớp với nhau. Khi vặn đúng trục ren vào lỗ ren tới hết cỡ, nó sẽ nhả các kẹp (clips) để 2 phần tách ra, lộ ra một tờ tiền được cuộn lại ở bên trong. Ý tưởng là mỗi người phải tìm đúng 2 người đang cầm bộ phận khớp với mình.

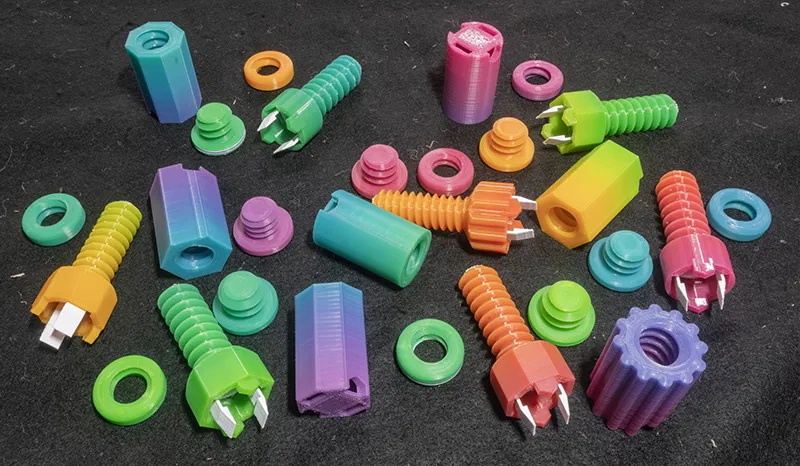

Ngoài ra, mỗi bộ còn có một cái vòng (ring nut) vặn trên trục và một cái nút (plug) vặn vào lỗ. Mấy món này chỉ là “mồi nhử” để gây nhiễu. Nếu không tháo cái vòng ra thì trục sẽ không vặn sâu đủ để nhả kẹp.

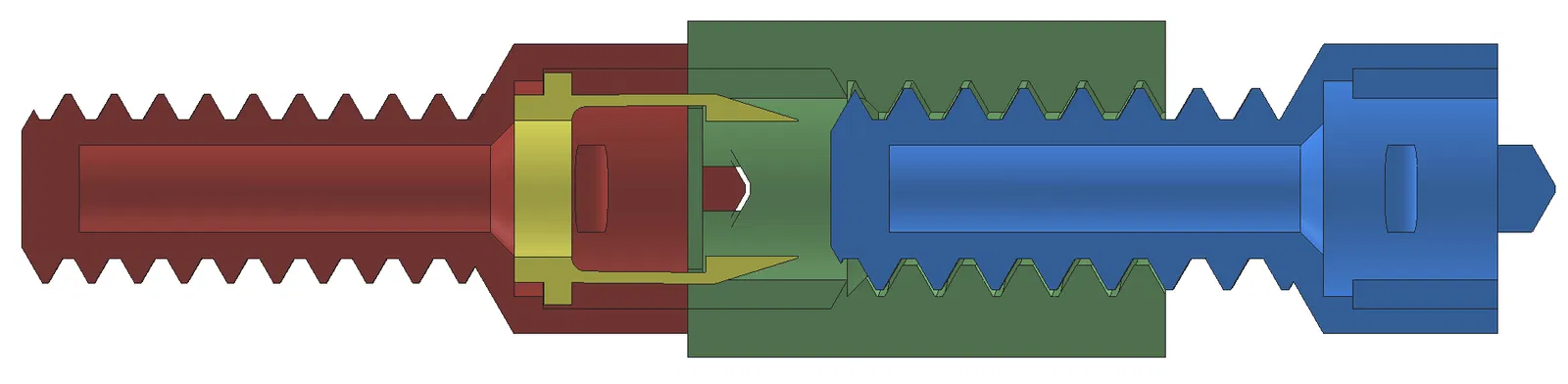

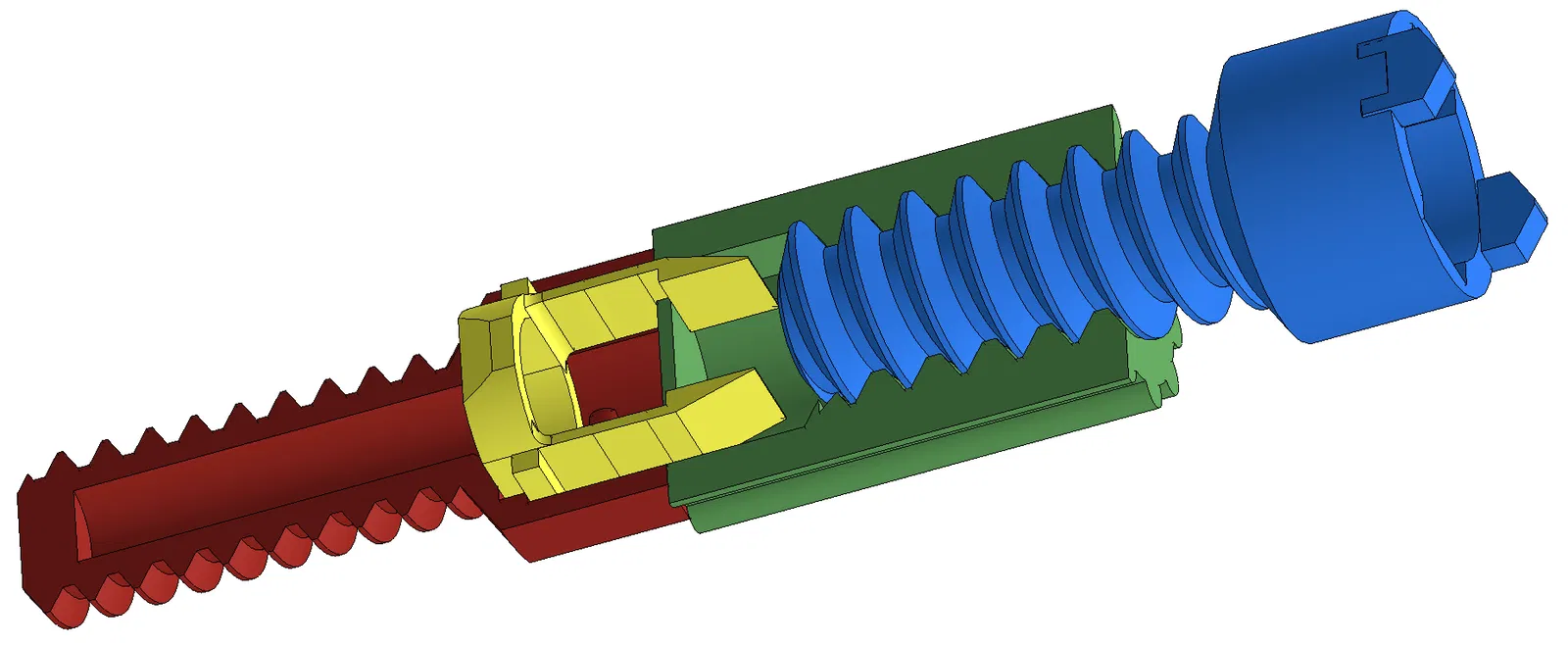

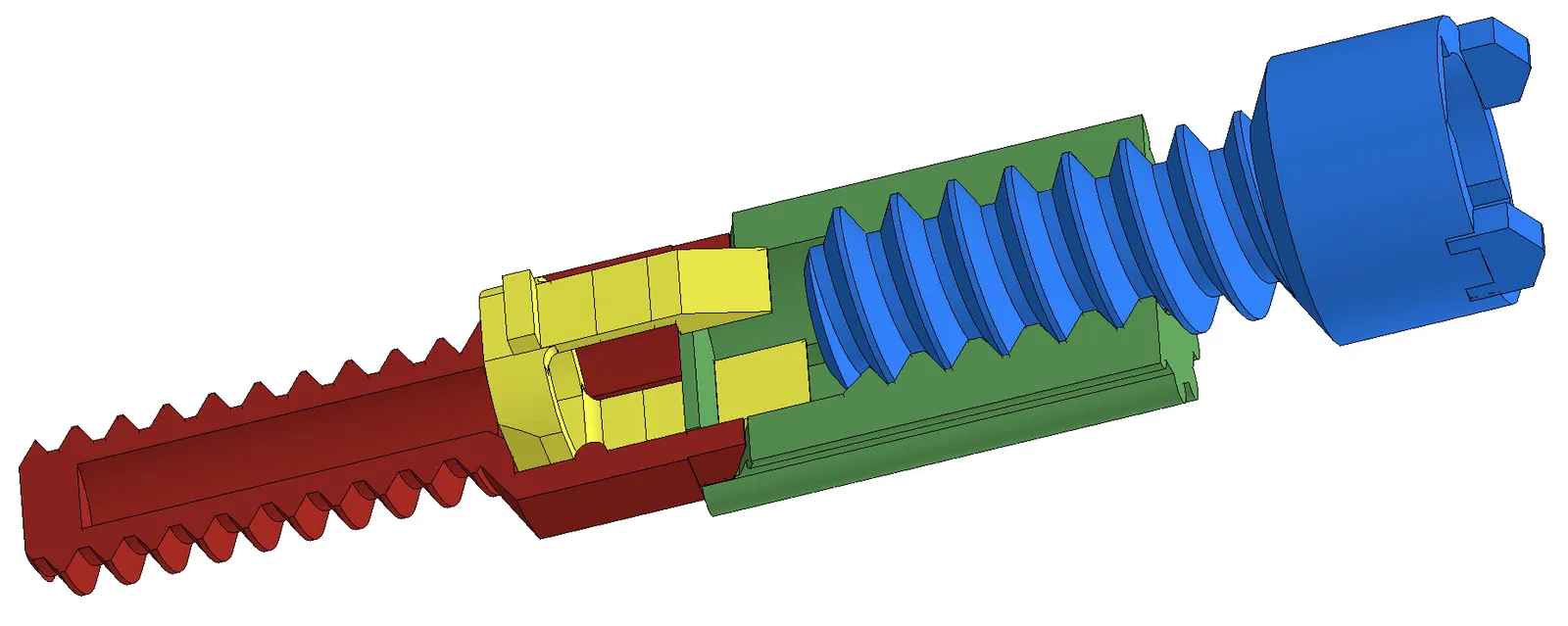

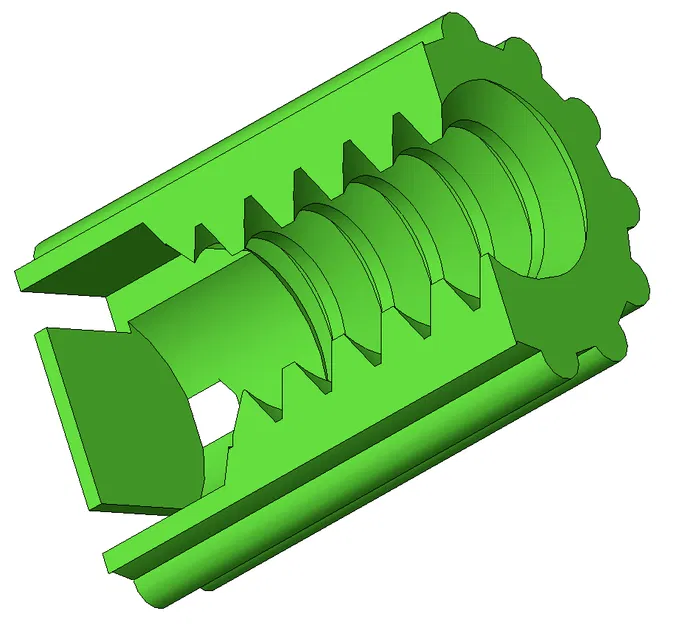

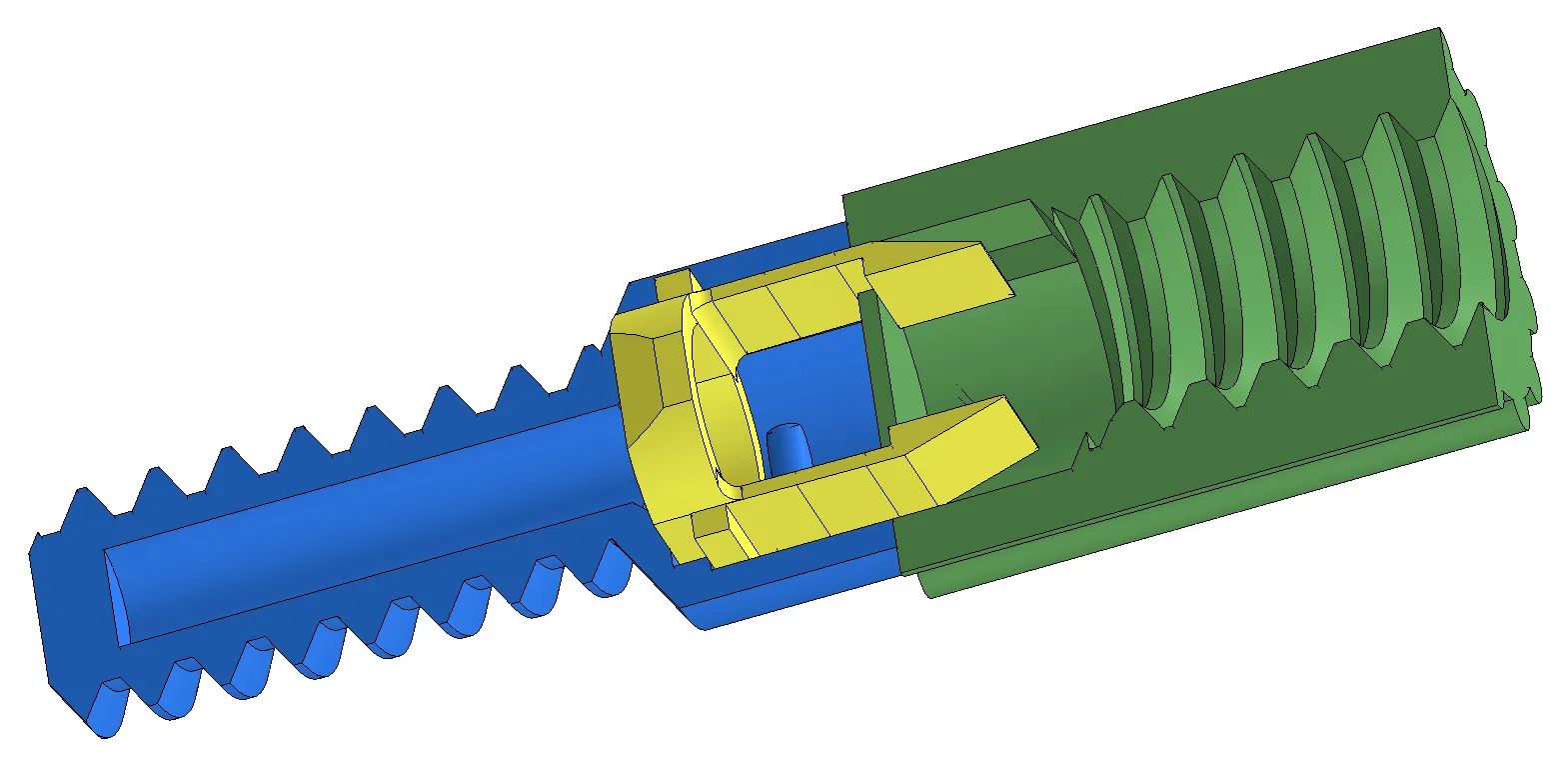

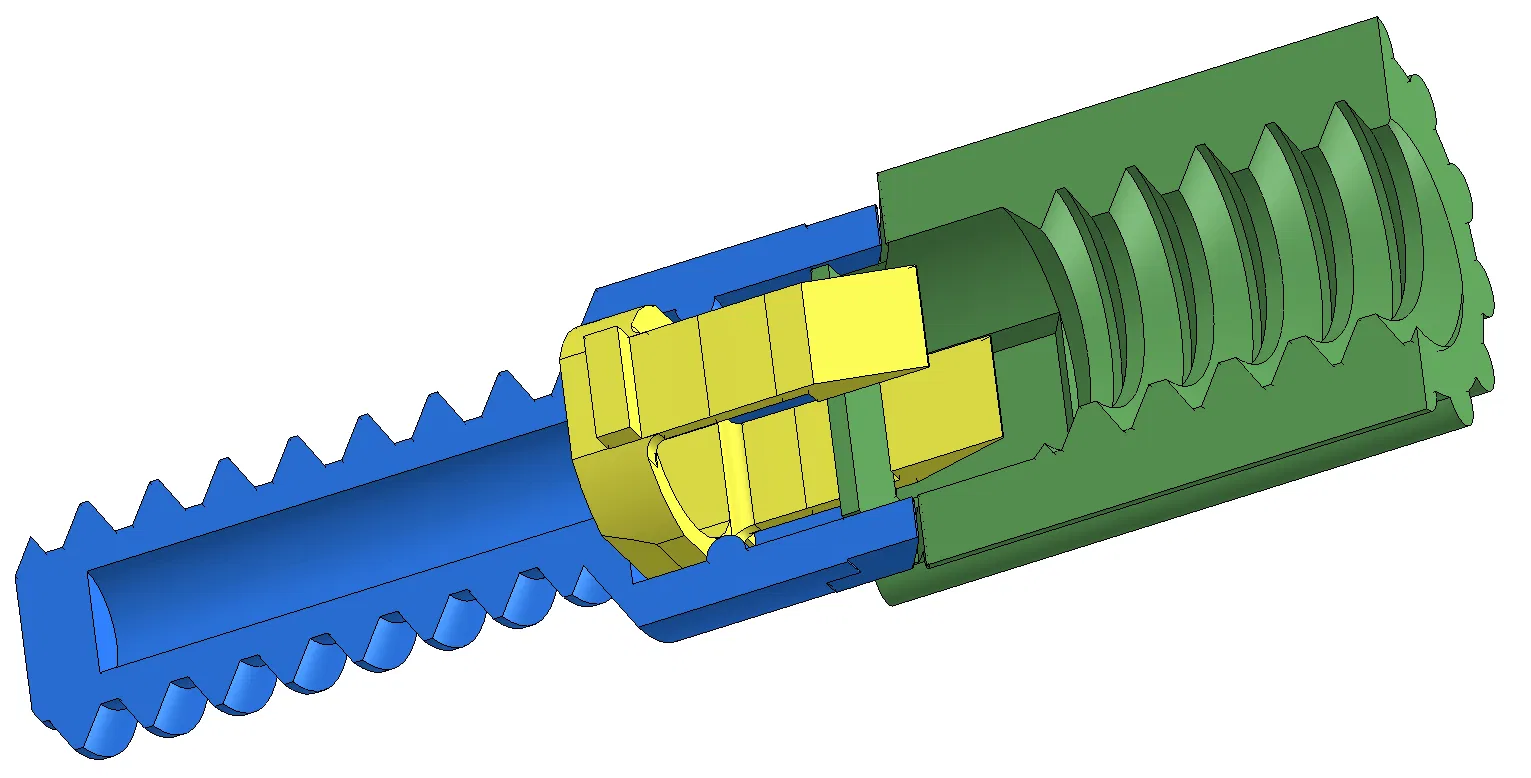

Hình đính kèm có cả bản vẽ cắt lớp (cutaway) để thấy cơ chế bên trong hoạt động ra sao.

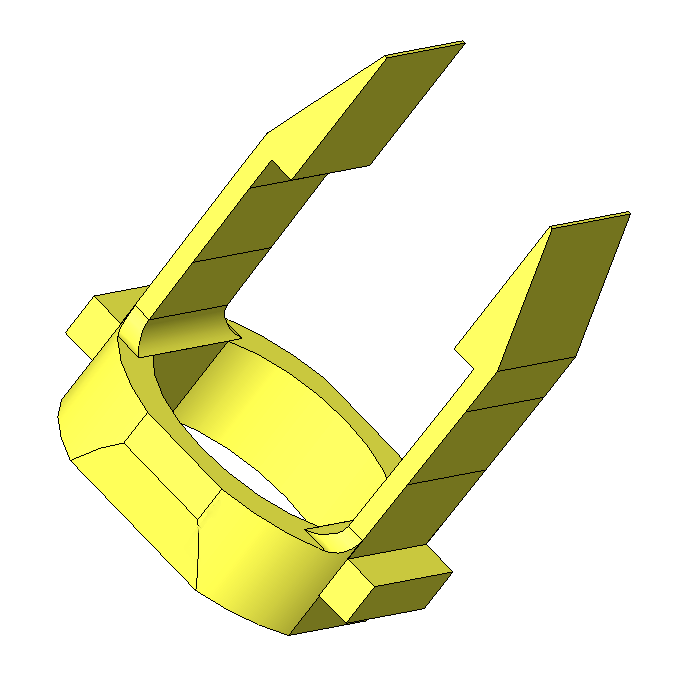

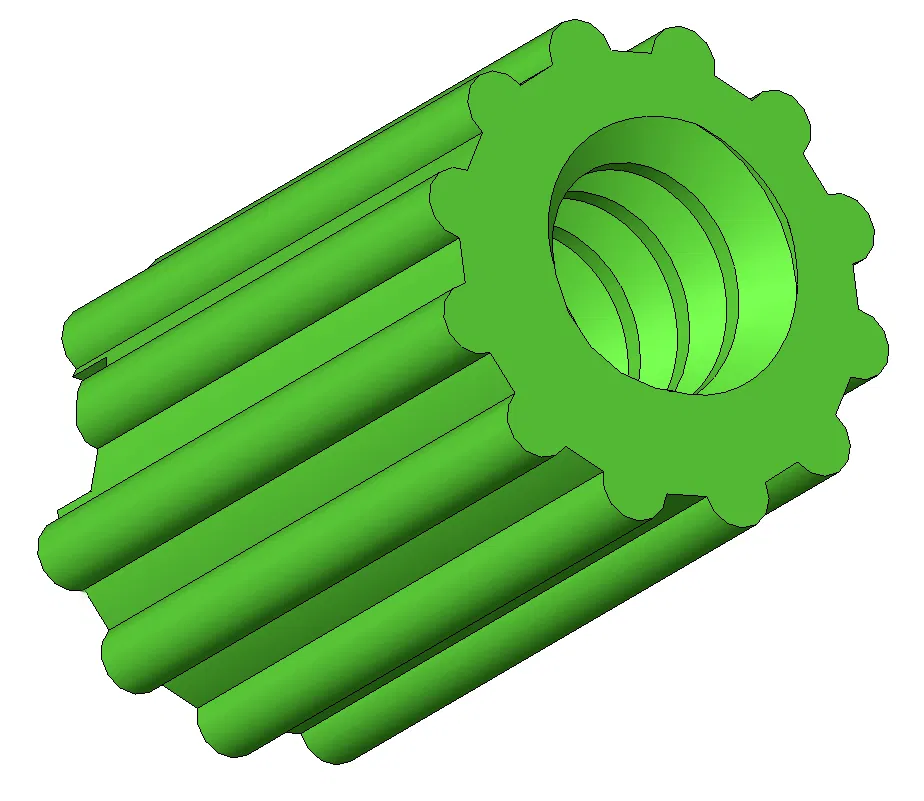

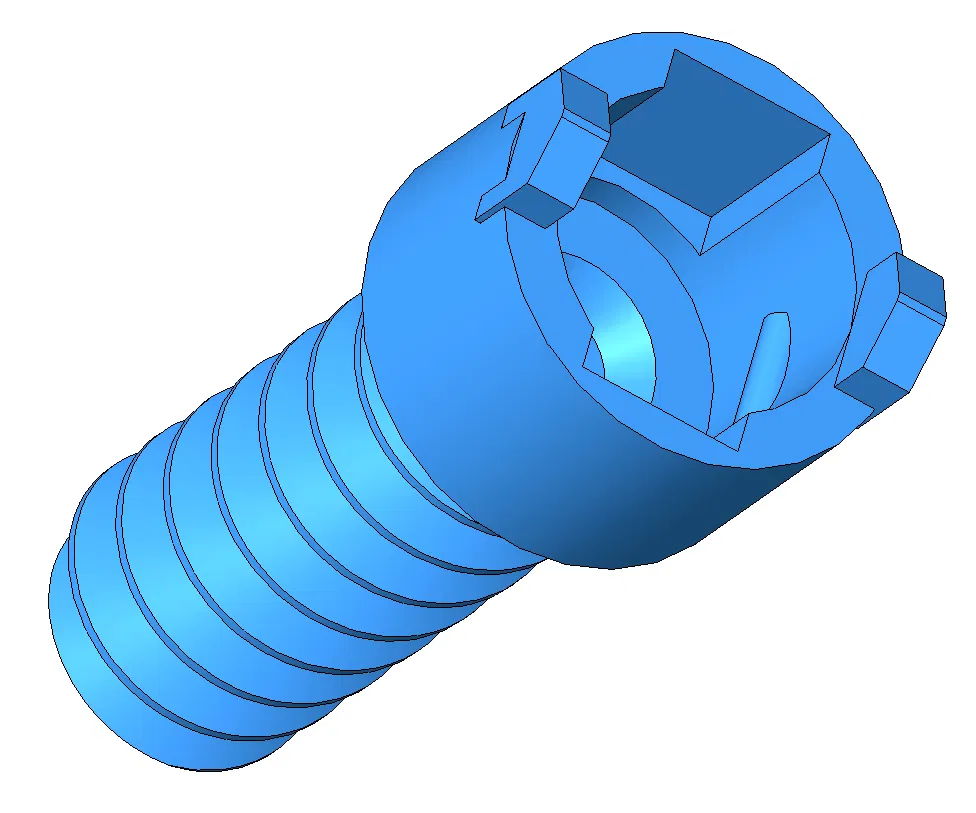

Mình gửi kèm file .STL cho: 7 vòng (rings), 7 nút (plugs), 7 phần male, 7 phần female và 1 cái kẹp khóa (locking clip). Cái clip này cần in 7 cái. Nên in clip nằm ngang (in trên cạnh) nếu không mấy tay kẹp mỏng có thể gãy theo lớp. Và đây là chi tiết duy nhất cần in kèm support. Phần male nên in dựng đứng, để trục hướng xuống và đầu hở hướng lên. Khuyên dùng raft base tốt để bám chắc lên build plate. Phần female nên in với các rãnh (slots) hướng xuống và lỗ hướng lên.

Ép các locking clips nhẹ nhưng dứt khoát vào đầu hở của từng phần male. Có thể vặn nó vô phần female để giữ cho chắc tay lúc ép. Dùng một khúc gỗ cỡ khoảng 3/4” vuông sẽ tiện để tì ép vào. Ngoài ra, cạnh vát (beveled edge) của cái vòng có thể cần dũa bớt để nó lách qua được cái gờ giữ (retaining lip). Lắp đúng rồi thì nó sẽ khóa lại. Nhưng nếu cần thì nhỏ vài giọt keo super glue sẽ giúp giữ chắc hơn.

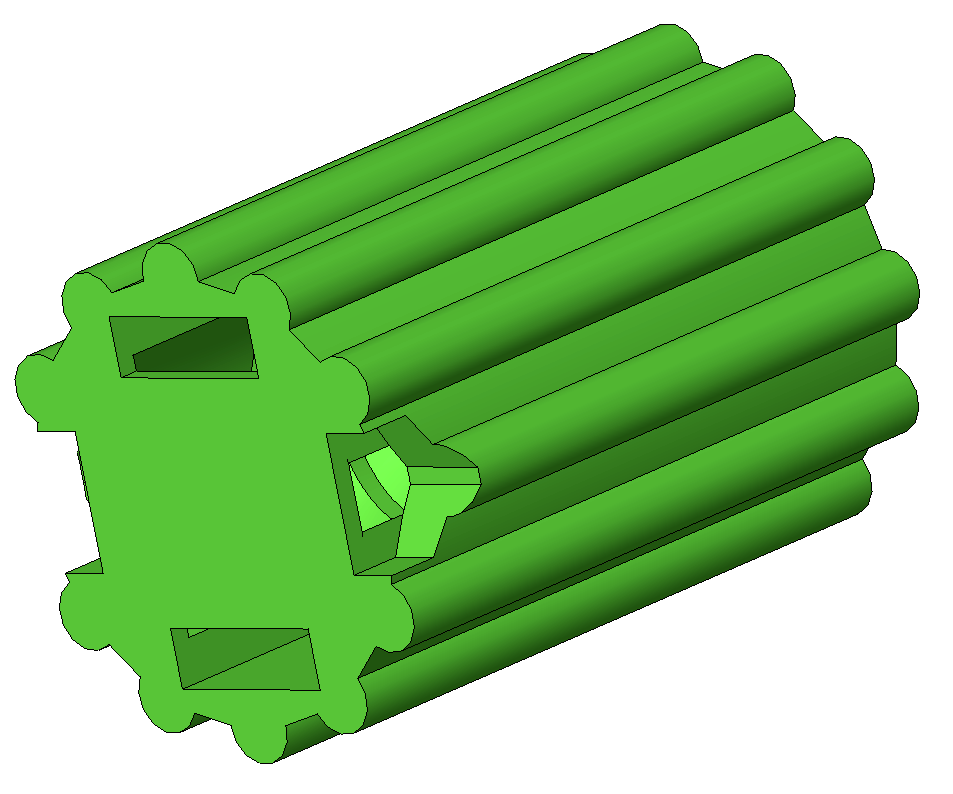

Tiếp theo, gài locking clips vô các rãnh trên phần female. Nhớ kiểm tra ren của 2 phần phải khác nhau, nếu không bạn sẽ bị thiếu đúng “cặp” cần để vặn khớp. Nếu lỡ bị vậy, có thể chọc cây bút vô lỗ để nhả kẹp ra. Tiếc là ai ngón tay nhỏ cũng có thể làm cách này. Mình đã cố canh kích thước để hạn chế chuyện đó.

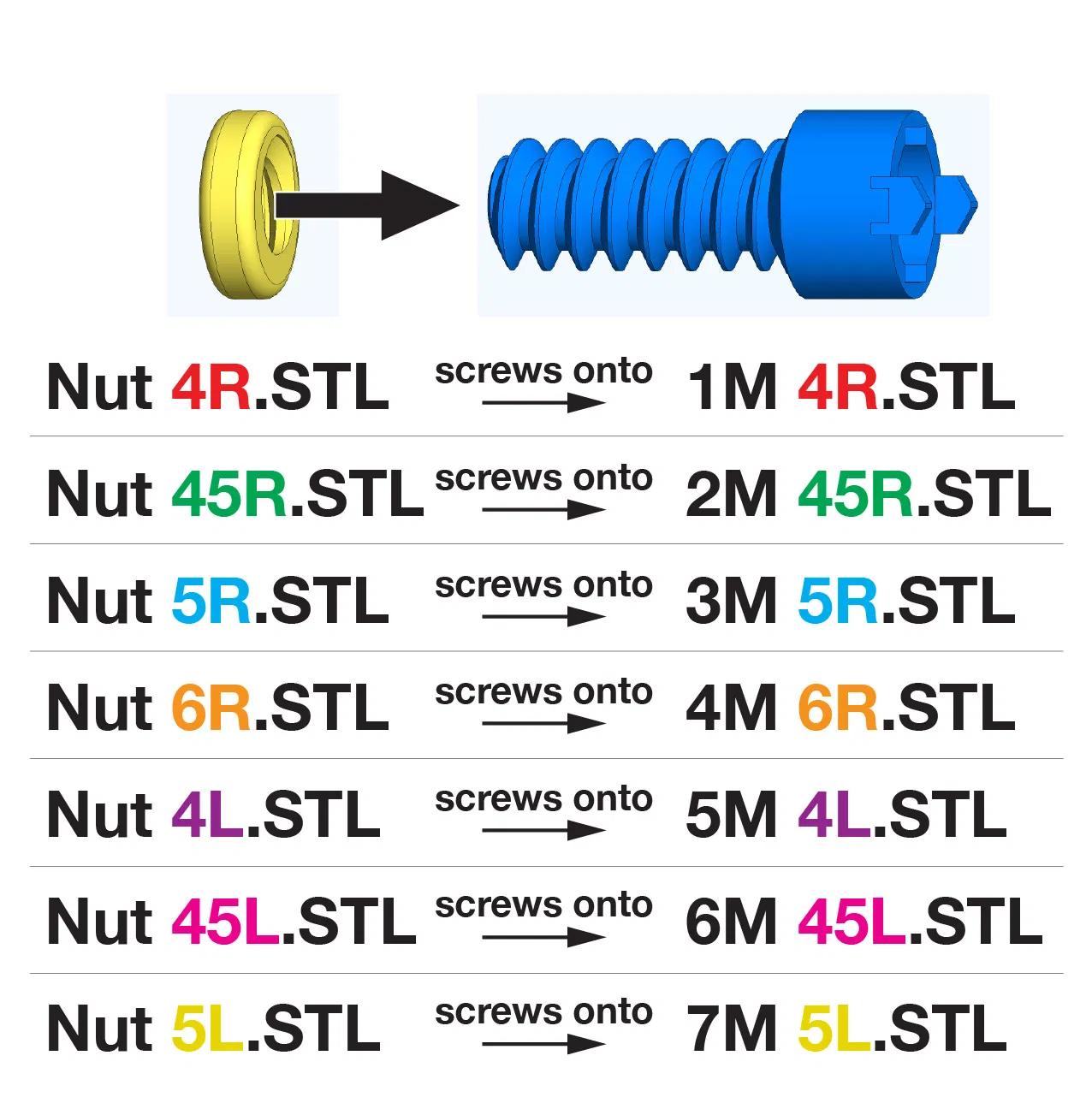

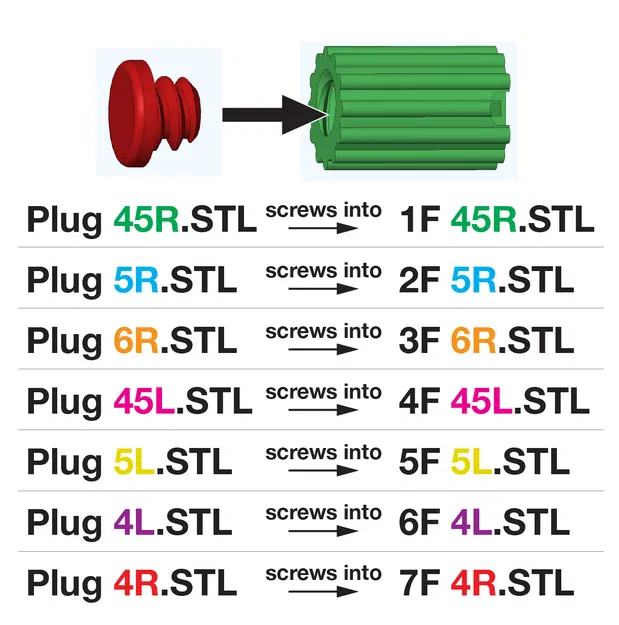

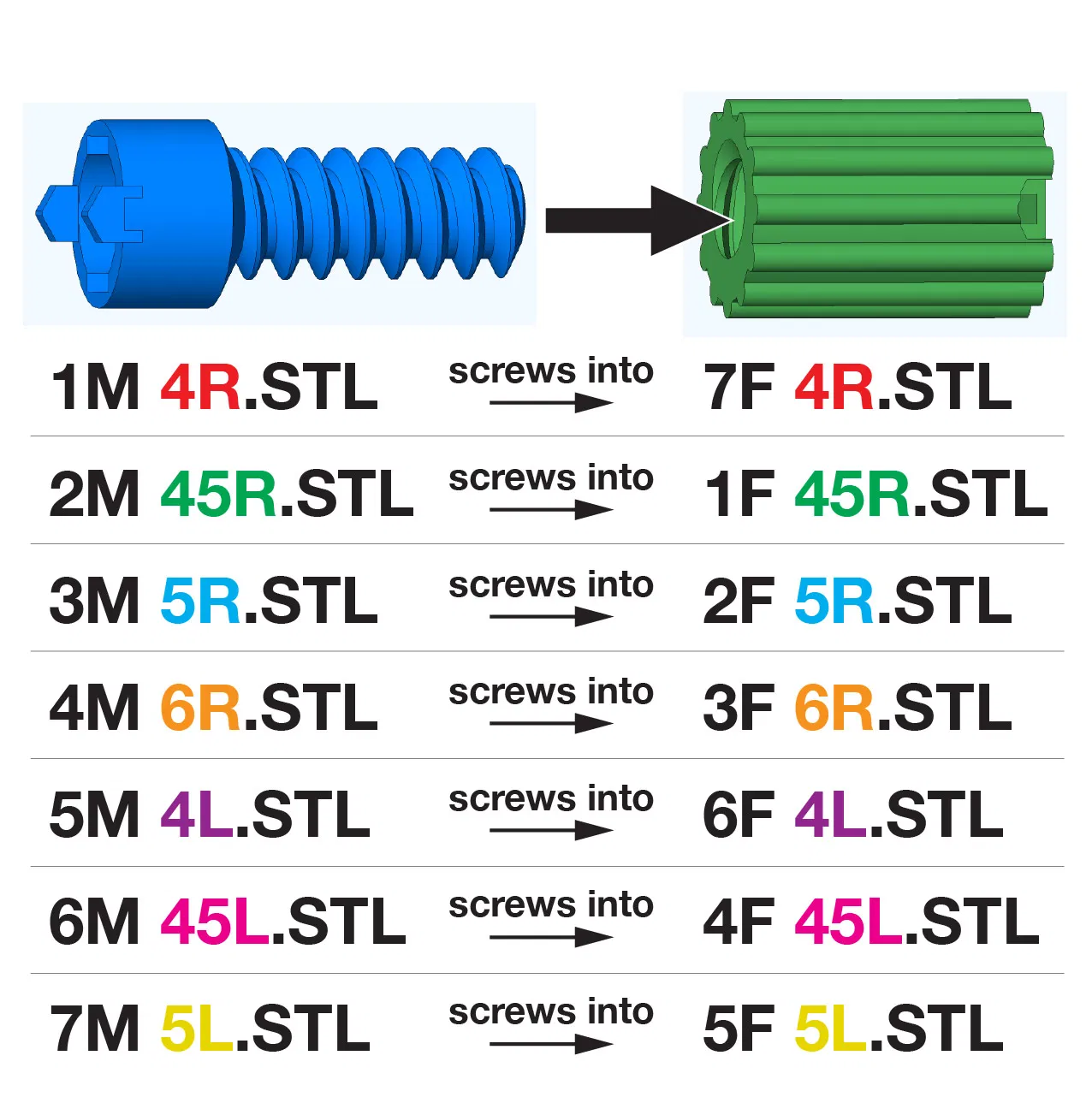

Bảng dưới đây liệt kê tất cả tên file .STL kèm thông tin về ren.

filename

part

threads per inch

thread direction

matching part

matching ring nut

matching plug

1F 45R.STL

female part

4.5

RIGHT

2M 45R.STL

Plug 45R.STL

2F 5R.STL

female part

5

RIGHT

3M 5R.STL

Plug 5R.STL

3F 6R.STL

female part

6

RIGHT

4M 6R.STL

Plug 6R.STL

4F 45L.STL

female part

4.5

LEFT

6M 45L.STL

Plug 45L.STL

5F 5L.STL

female part

5

LEFT

7M 5L.STL

Plug 5L.STL

6F 4L.STL

female part

4

LEFT

5M 4L.STL

Plug 4L.STL

7F 4R.STL

female part

4

RIGHT

1M 4R.STL

Plug 4R.STL

1M 4R.STL

male part

4

RIGHT

7F 4R.STL

Nut 4R.STL

2M 45R.STL

male part

4.5

RIGHT

1F 45R.STL

Nut 45R.STL

3M 5R.STL

male part

5

RIGHT

2F 5R.STL

Nut 5R.STL

4M 6R.STL

male part

6

RIGHT

3F 6R.STL

Nut 6R.STL

5M 4L.STL

male part

4

LEFT

6F 4L.STL

Nut 4L.STL

6M 45L.STL

male part

4.5

LEFT

4F 45L.STL

Nut 45L.STL

7M 5L.STL

male part

5

LEFT

5F 5L.STL

Nut 5L.STL

Plug 45L.STL

plug

4.5

LEFT

4F 45L.STL

Plug 45R.STL

plug

4.5

RIGHT

1F 45R.STL

Plug 4L.STL

plug

4

LEFT

6F 4L.STL

Plug 4R.STL

plug

4

RIGHT

7F 4R.STL

Plug 5L.STL

plug

5

LEFT

5F 5L.STL

Plug 5R.STL

plug

5

RIGHT

2F 5R.STL

Plug 6R.STL

plug

6

RIGHT

3F 6R.STL

Nut 45L.STL

ring nut

4.5

LEFT

6M 45L.STL

Nut 45R.STL

ring nut

4.5

RIGHT

2M 45R.STL

Nut 4L.STL

ring nut

4

LEFT

5M 4L.STL

Nut 4R.STL

ring nut

4

RIGHT

1M 4R.STL

Nut 5L.STL

ring nut

5

LEFT

7M 5L.STL

Nut 5R.STL

ring nut

5

RIGHT

3M 5R.STL

Nut 6R.STL

ring nut

6

RIGHT

4M 6R.STL

tabs.STL

locking tabs
