Bát gắn mini rack 10" cho USW Pro XG 8 PoE - 10" Mini Rack Mount

• Mặt trước đã chỉnh lại, phần mặt/lip dày hơn chút để tăng độ cứng
• Bổ sung vật liệu tạo khe thoáng để hút gió cho quạt và tăng độ cứng
• Dài hơn 1mm để lắp khít hơn

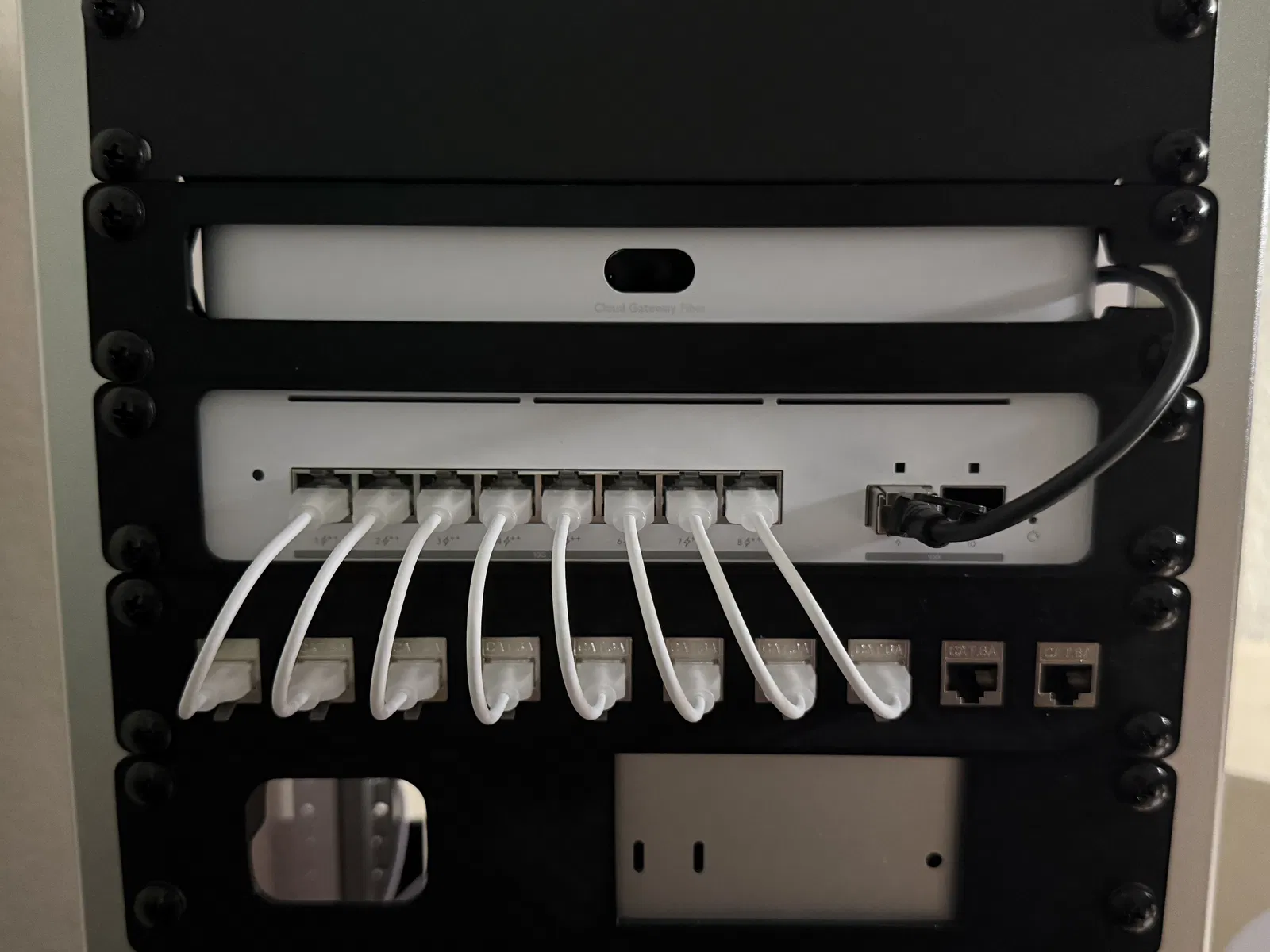

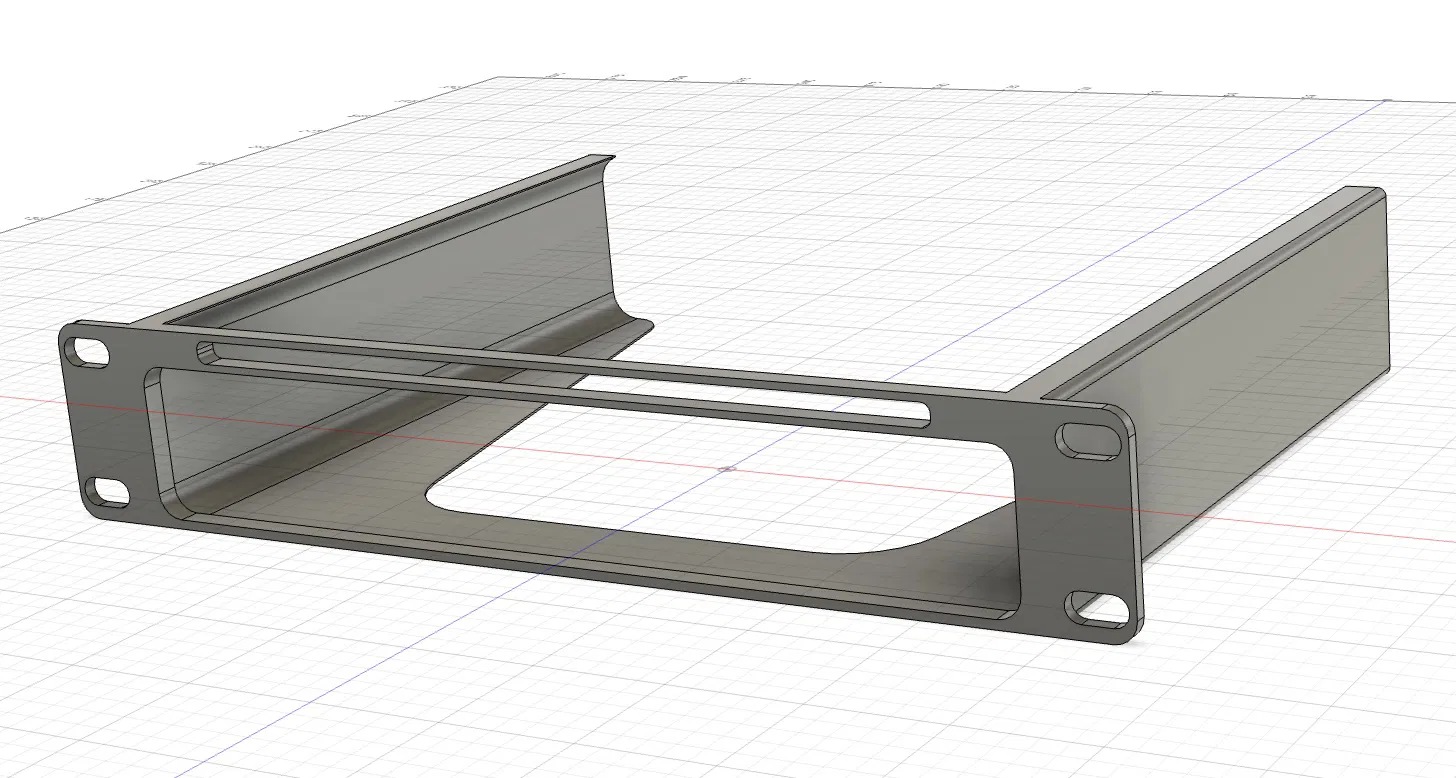

Vì đây là một mẫu switch của Ubiquiti còn khá mới, mình không tìm được bộ rack mount nào cho con này, đặc biệt là loại cho mini rack 10", nên mình tự thiết kế luôn. Phần này khá thử thách vì bản thân switch gần như đúng chiều cao 1U, nhưng lại không có chỗ/thiết kế sẵn để gắn rack mount ears. Do đó, thiết kế có đáy rất mỏng, chủ yếu chỉ để đỡ hai bên phần ôm theo các cạnh bo tròn của switch.

In cả adapter và back plate đúng theo hướng đặt sẵn bằng ABS/PLA/PETG, v.v. với 4 walls, tối thiểu 4 lớp top/bottom, infill 40% (gyroid), không cần supports. Bạn có thể cân nhắc dùng arachne wall generation cho phần đáy mỏng, vì phần này dày 0.5mm (nếu bạn dùng nozzle phổ biến 0.4mm).

Bạn sẽ cần phần cứng như sau:

4x M3 heat inserts (dài 4mm)

4x M3x8 BHCS

Sau khi in xong, dùng mỏ hàn để ép heat inserts vào và trượt switch vào đúng vị trí. KHÔNG để nhiệt độ mỏ hàn quá cao – phần thành xung quanh heat inserts khá mỏng và sẽ hơi bị phồng ra một chút khi insert được ép vào.

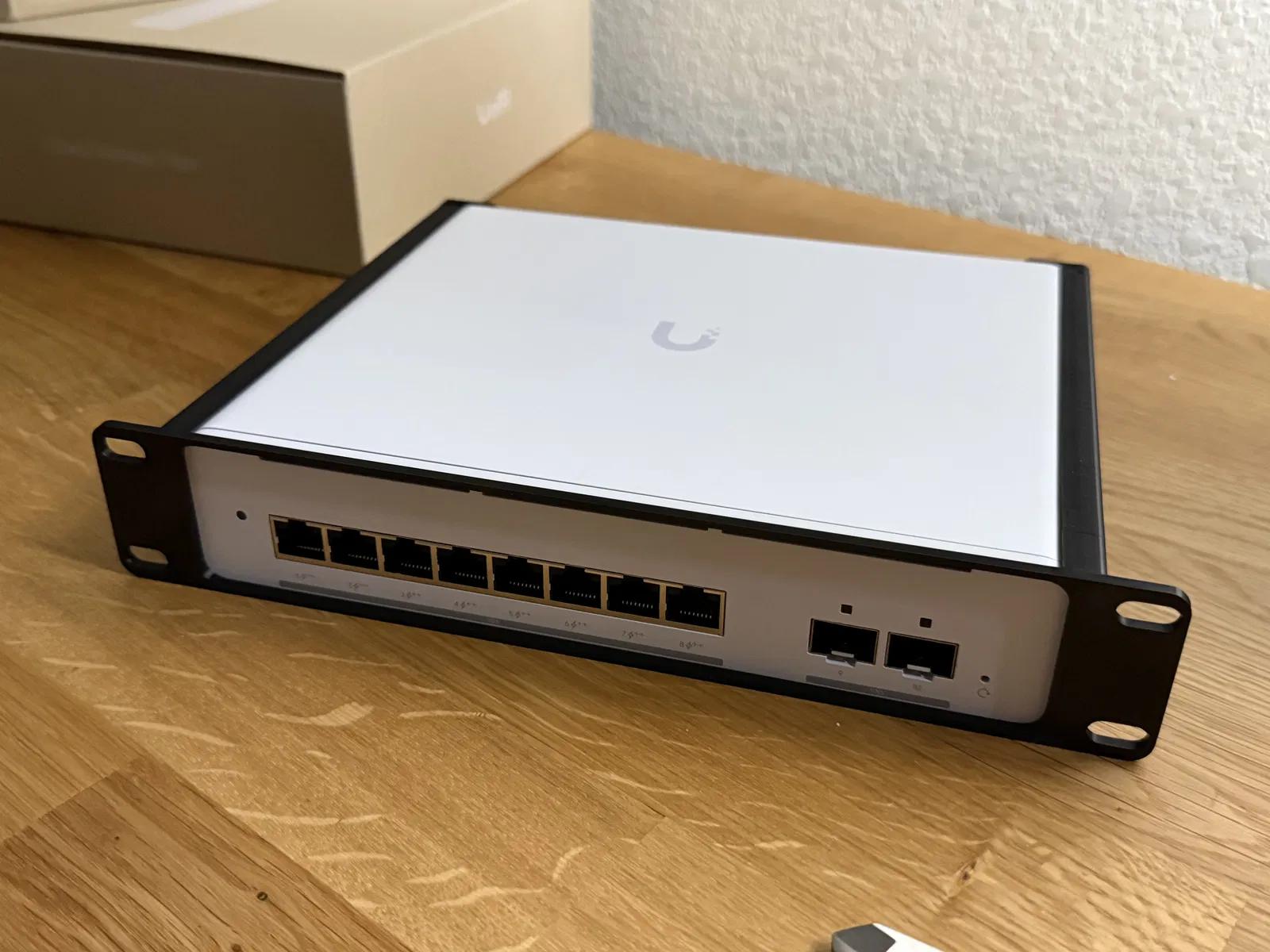

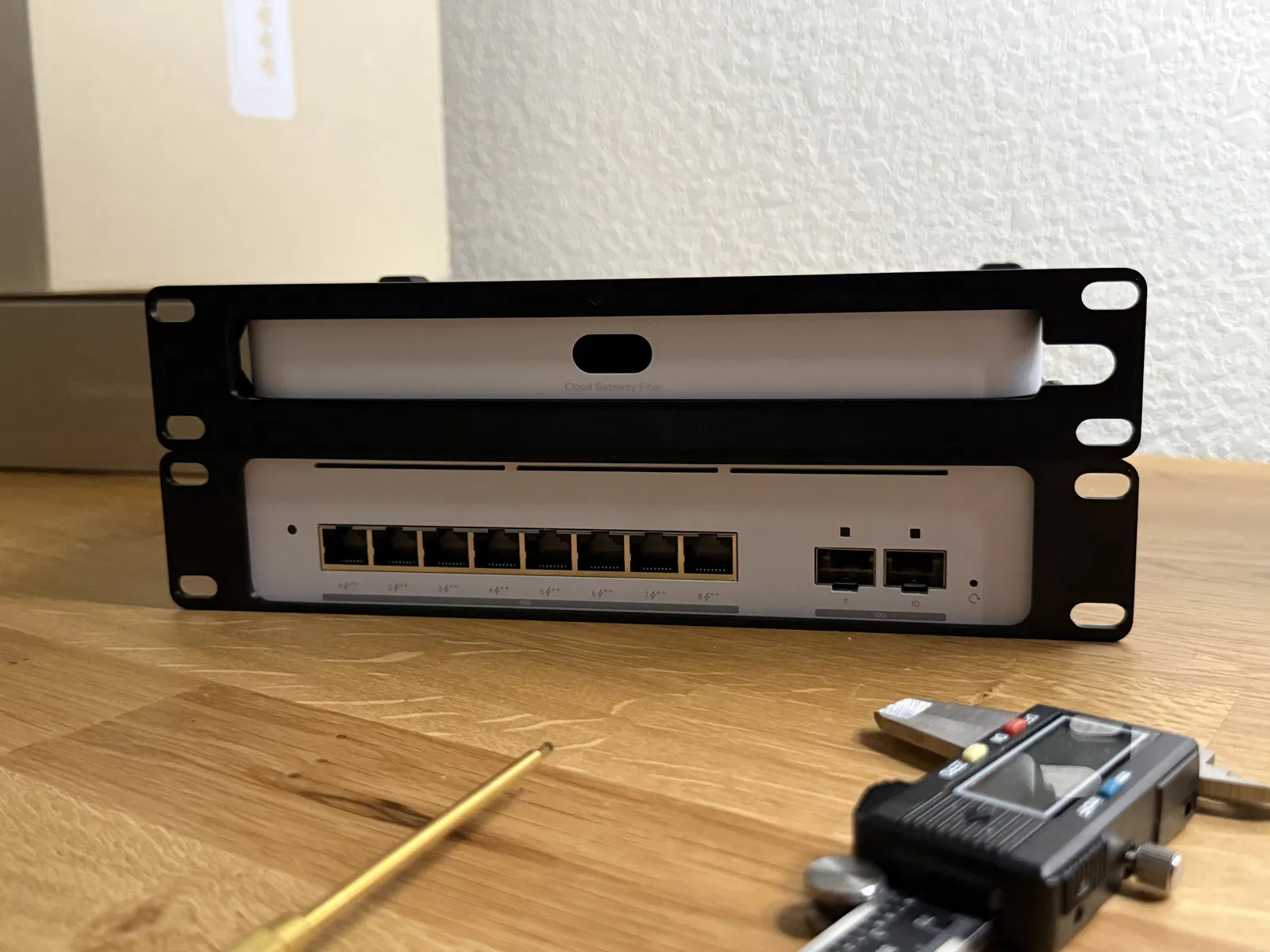

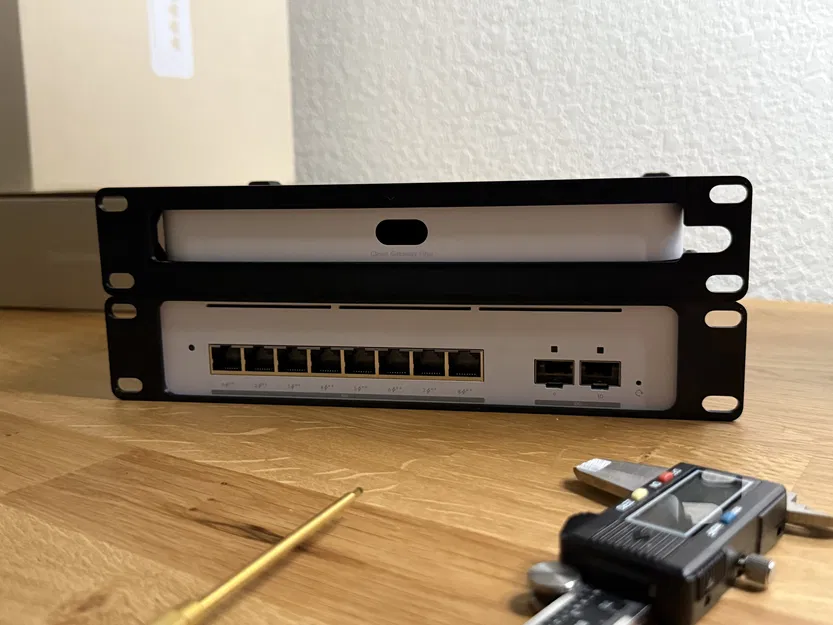

Cái lip nhỏ ở phía trước giúp switch không bị tuột ra, và được cố định bằng backplate (nhớ để ý chiều của backplate theo vị trí jack nguồn DC) cùng với 4 con ốc M3. Thiết kế này cố tình không che các khe gió ở mặt trước và mặt sau của switch, đồng thời vẫn giữ đúng chiều cao 1U.
