Đường đua MiniSKR (Pinewood Derby Racetrack)

Mình đang hoạt động trong Hiệp hội Seifenkisten (xe soapbox) bang Baden-Württemberg e. V. Ở đây tụi mình có một hạng đua gọi là Mini Seifenkisten Racer. Gọi tắt là: MiniSKR. Bên mình cũng có trang web:

www.miniskr.de
www.seifenkistenverband-bw.de

Ở Mỹ thì từ những năm 1950 đã có kiểu xe như vậy rồi. Bên đó người ta gọi là Pinewood Derby Cars.

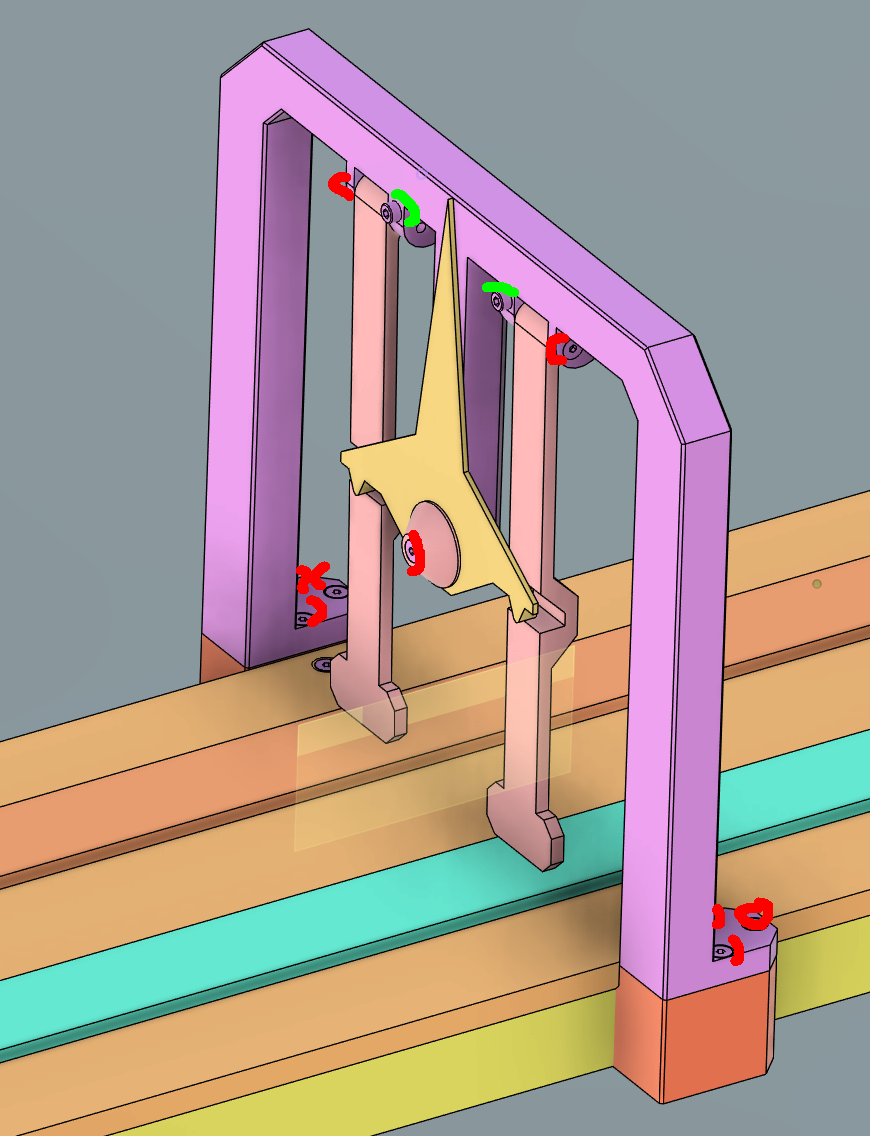

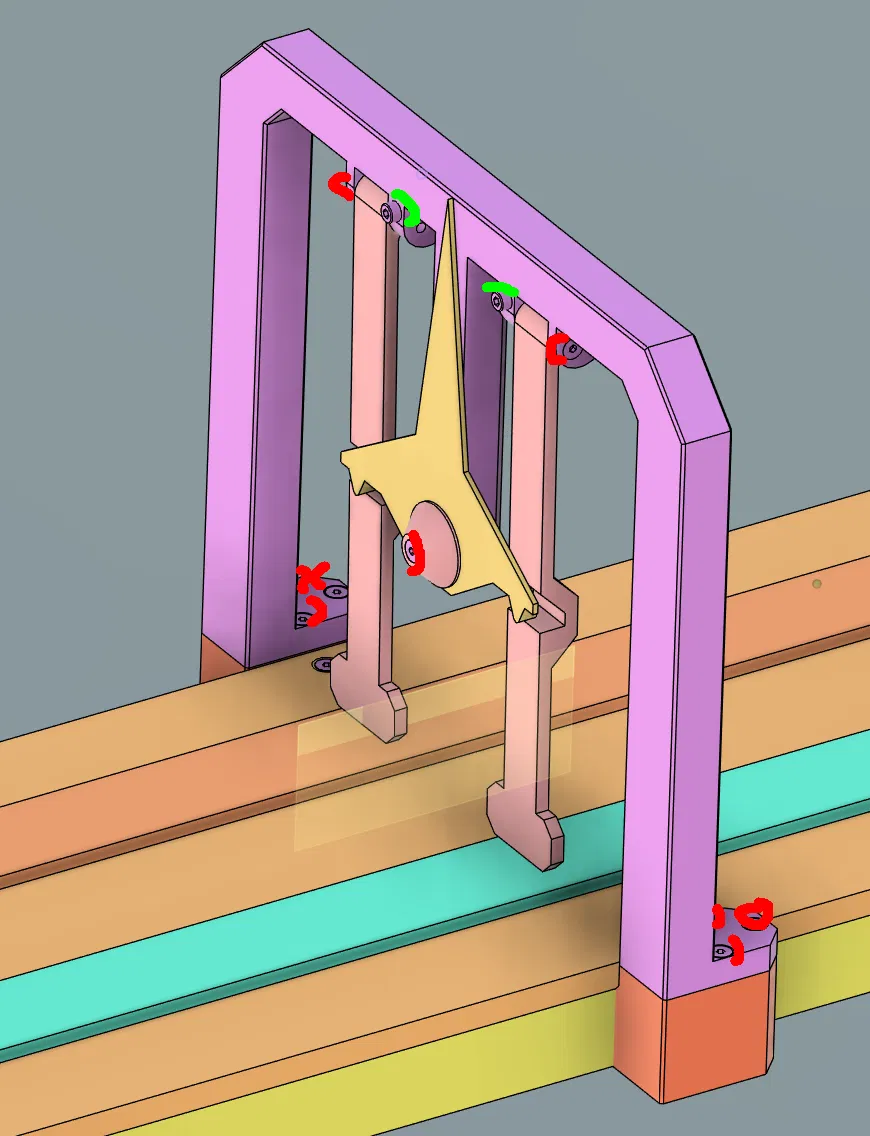

Bọn mình đã chuyển các kích thước sang hệ mét, và phát triển thêm một đường đua đi kèm. Đường đua này có thể in bằng máy in 3D với khổ (base area) 300x300x300. Cổng về đích (winner portal) là cơ khí hoàn toàn. Tuy nhiên cũng có thể nâng cấp/chế lại dễ dàng để dùng light barrier (cảm biến quang).

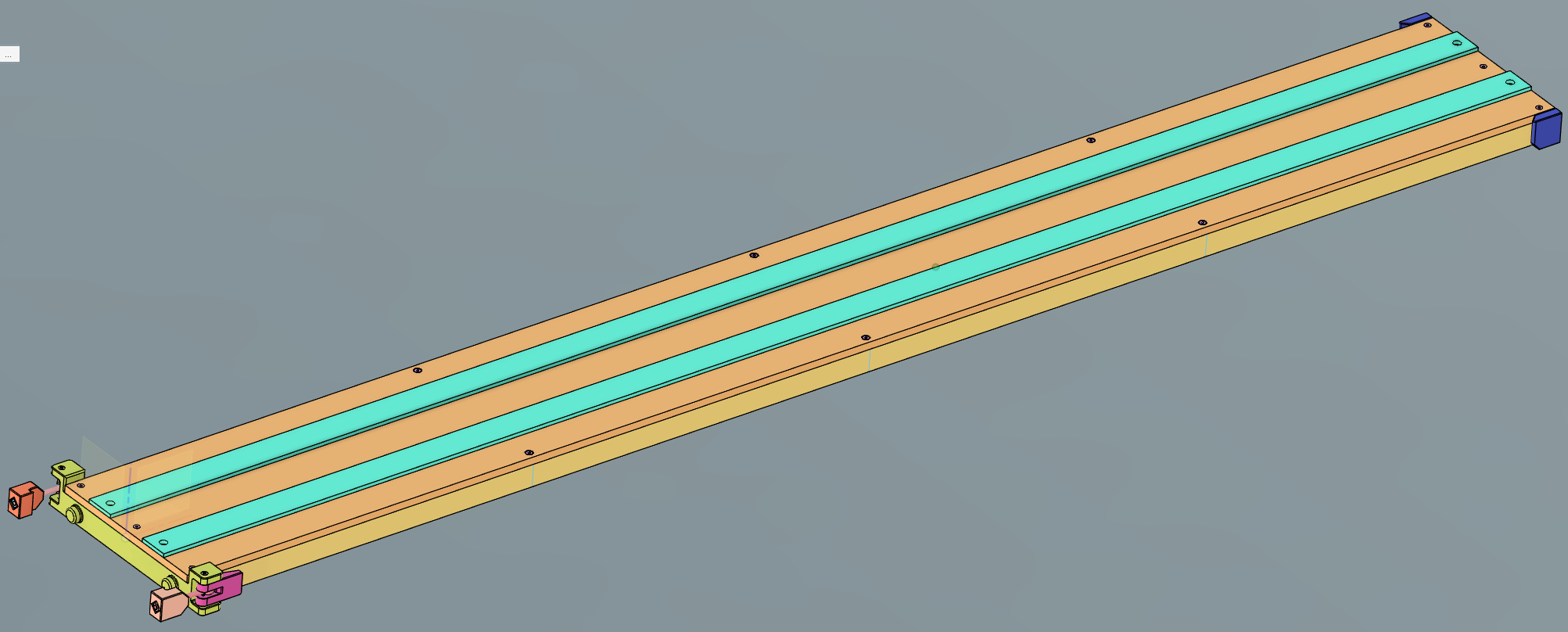

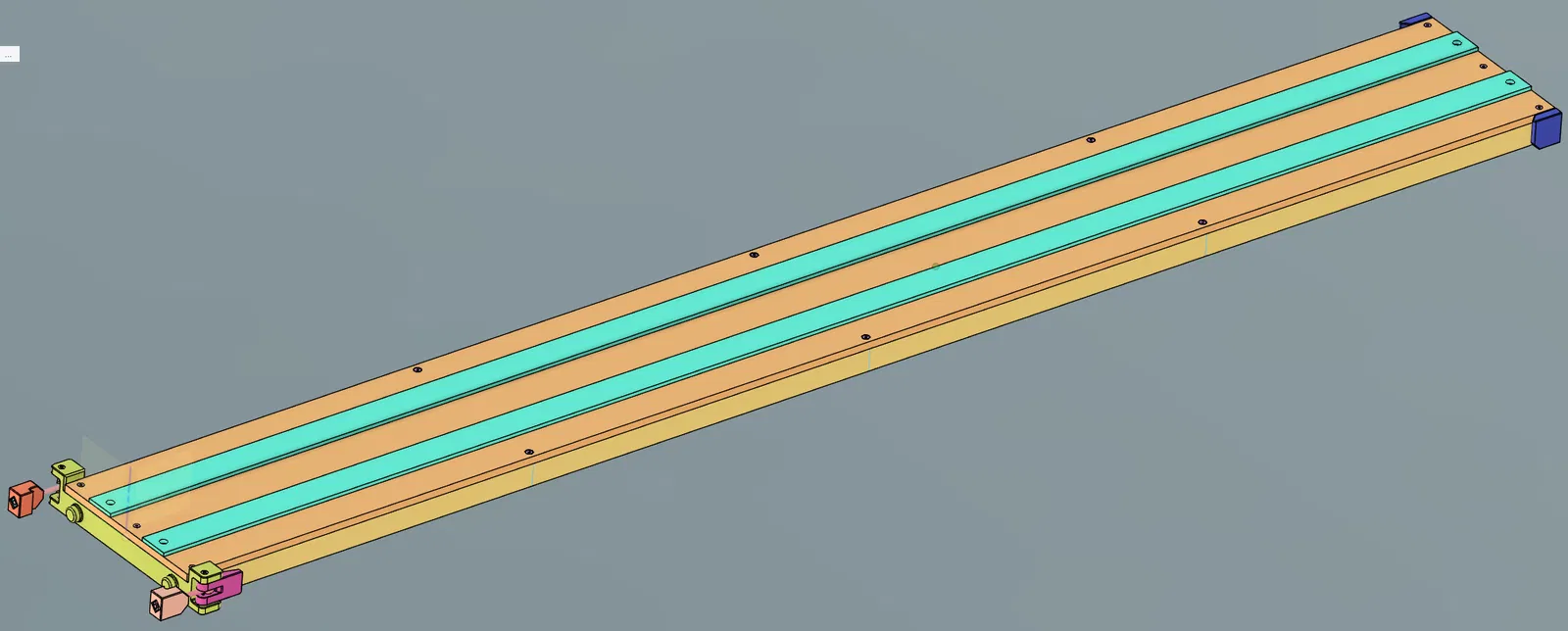

Hệ thống được thiết kế để lắp dựng nhanh. Nếu làm các đoạn (segment) dài khoảng 2m thì cũng tiện chở bằng xe wagon hoặc van.

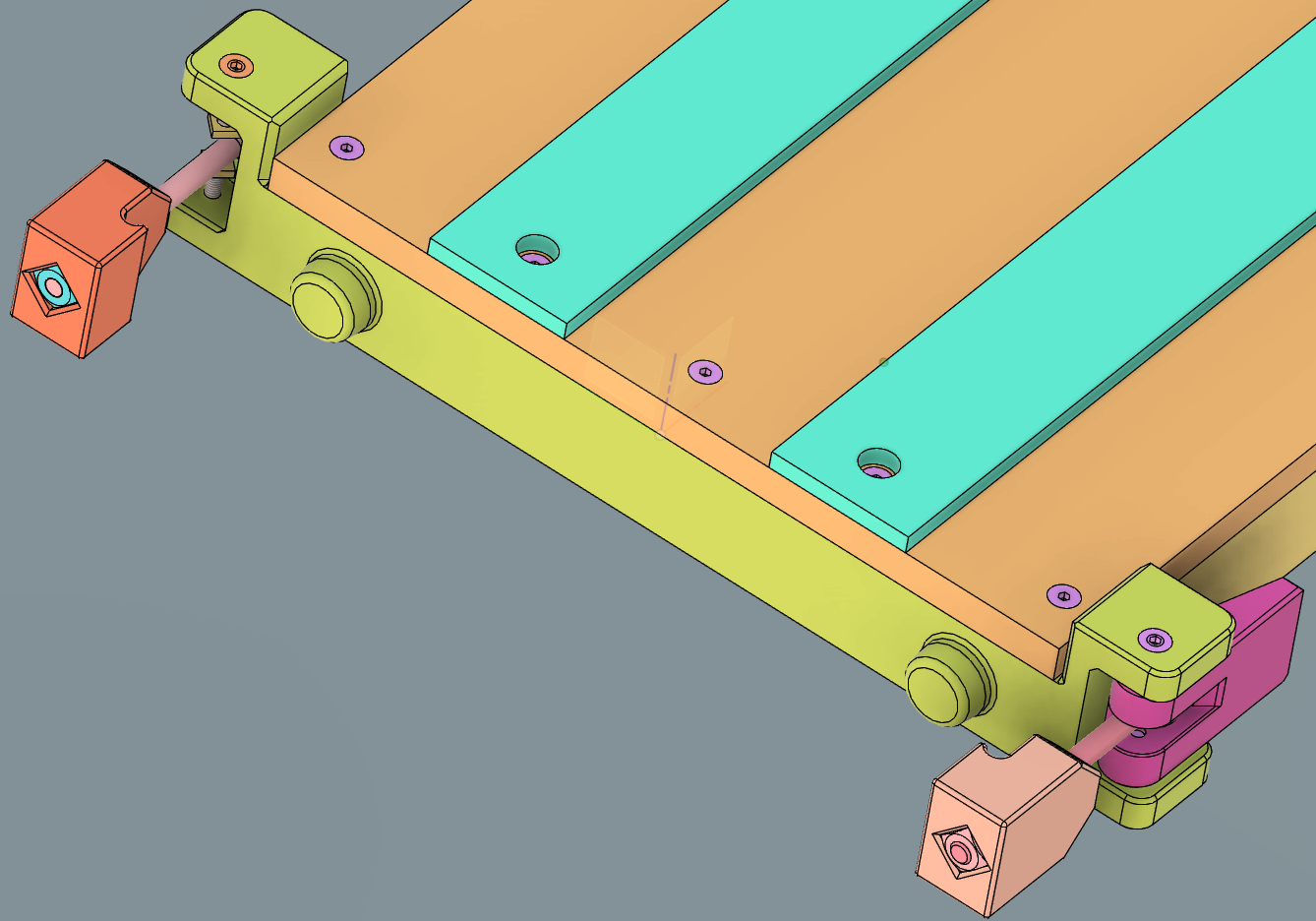

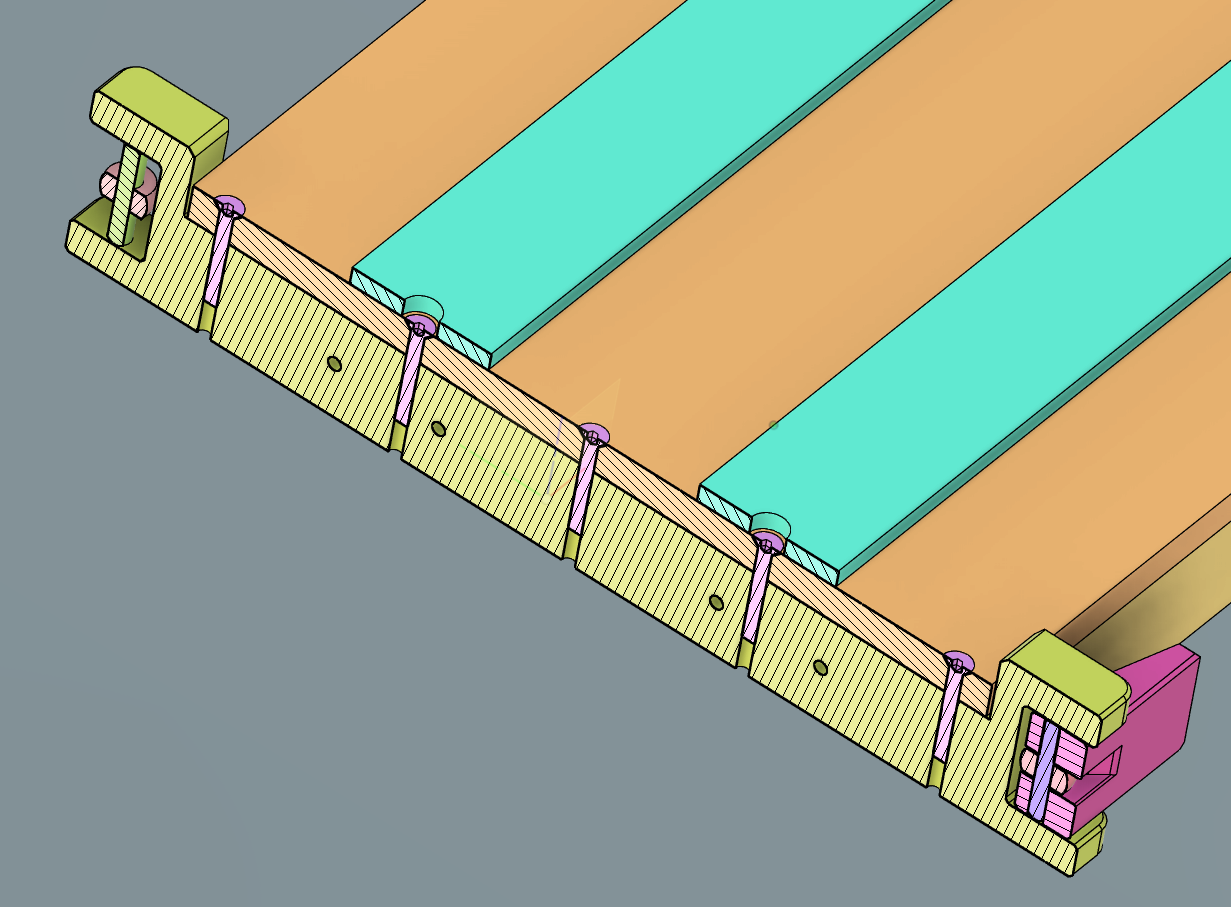

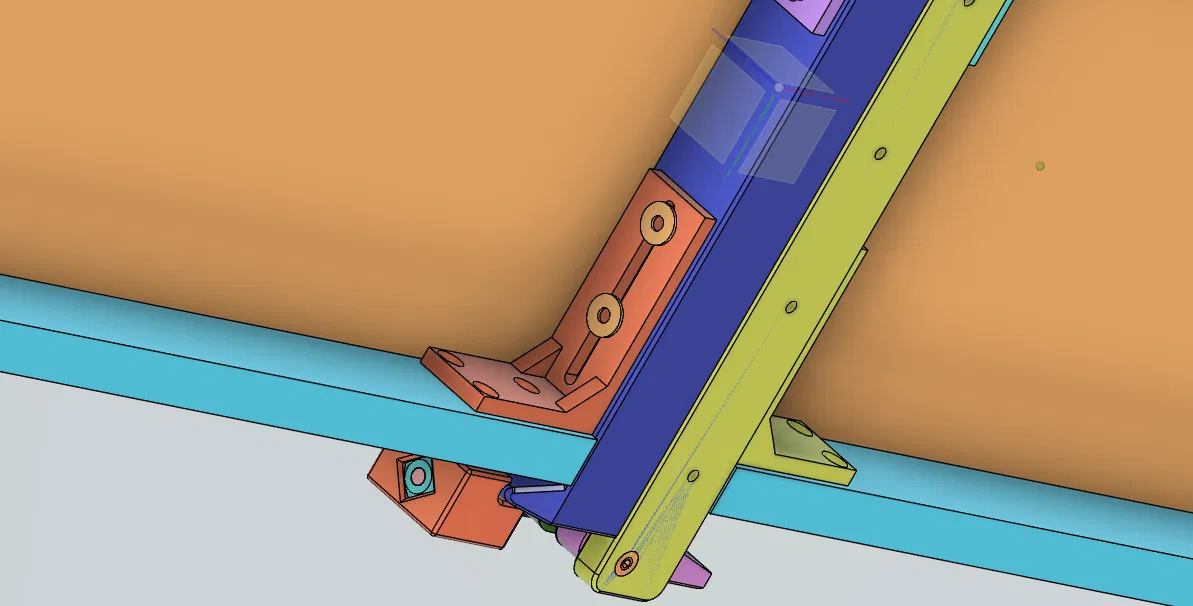

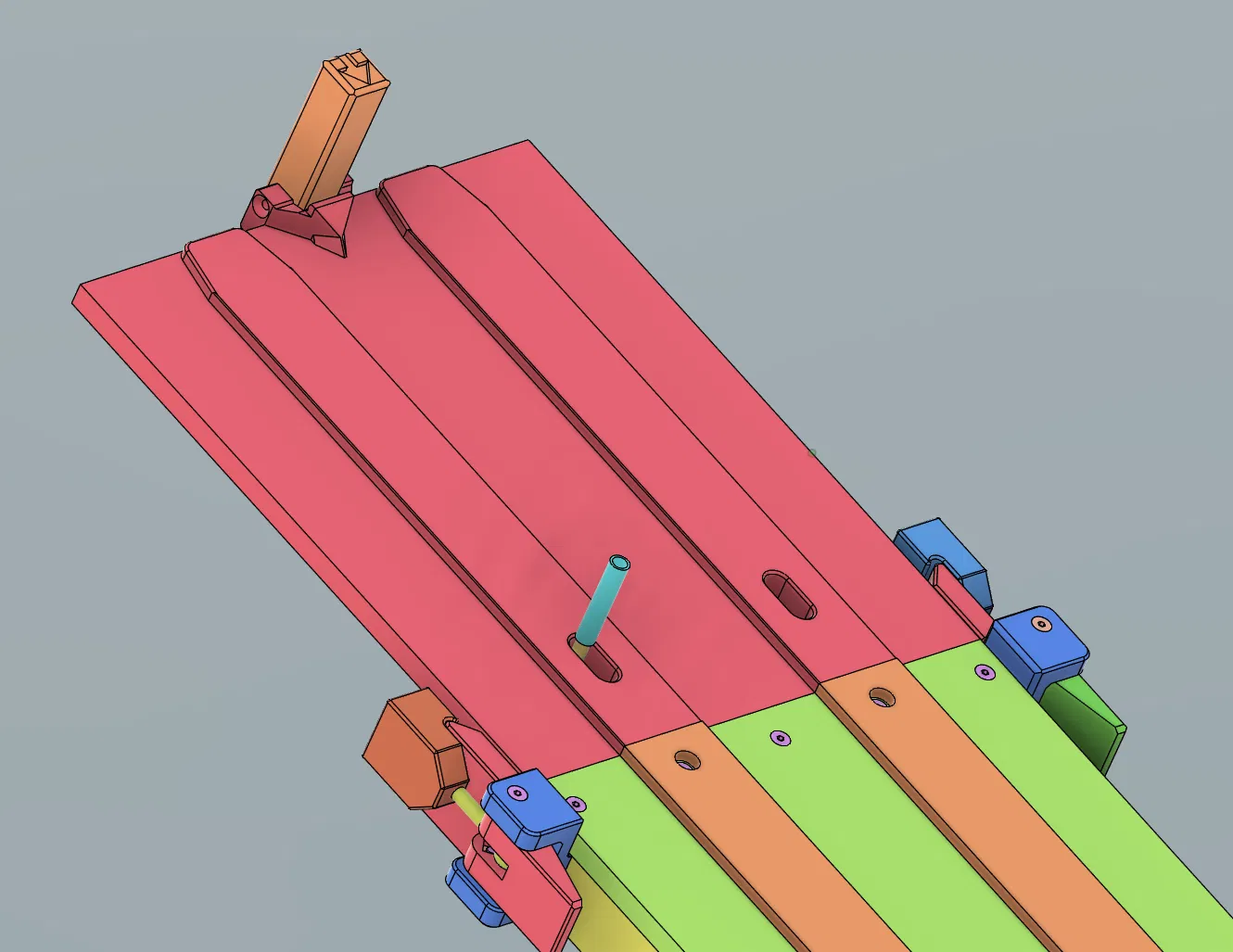

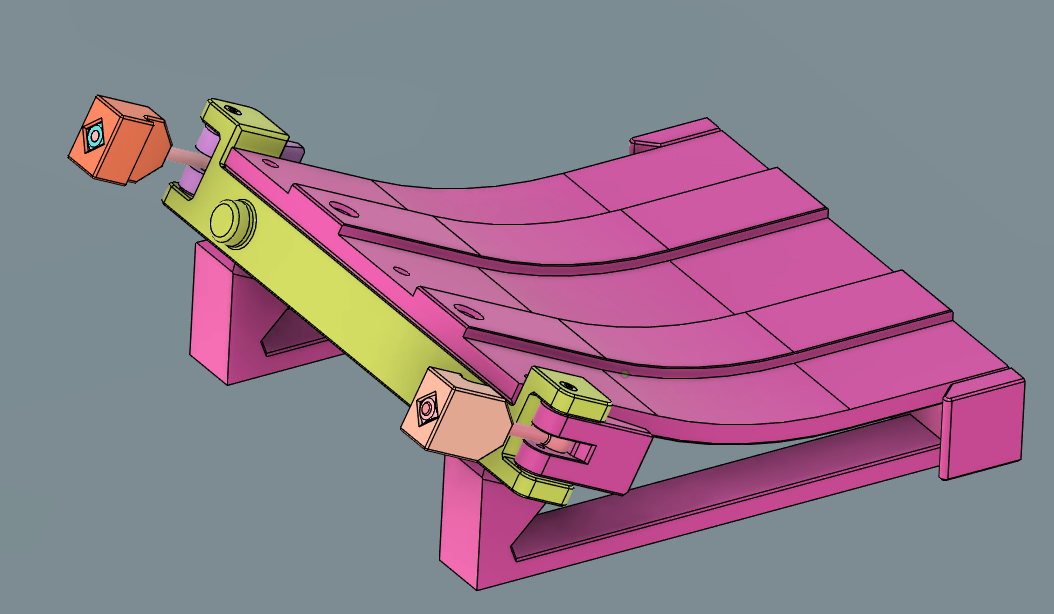

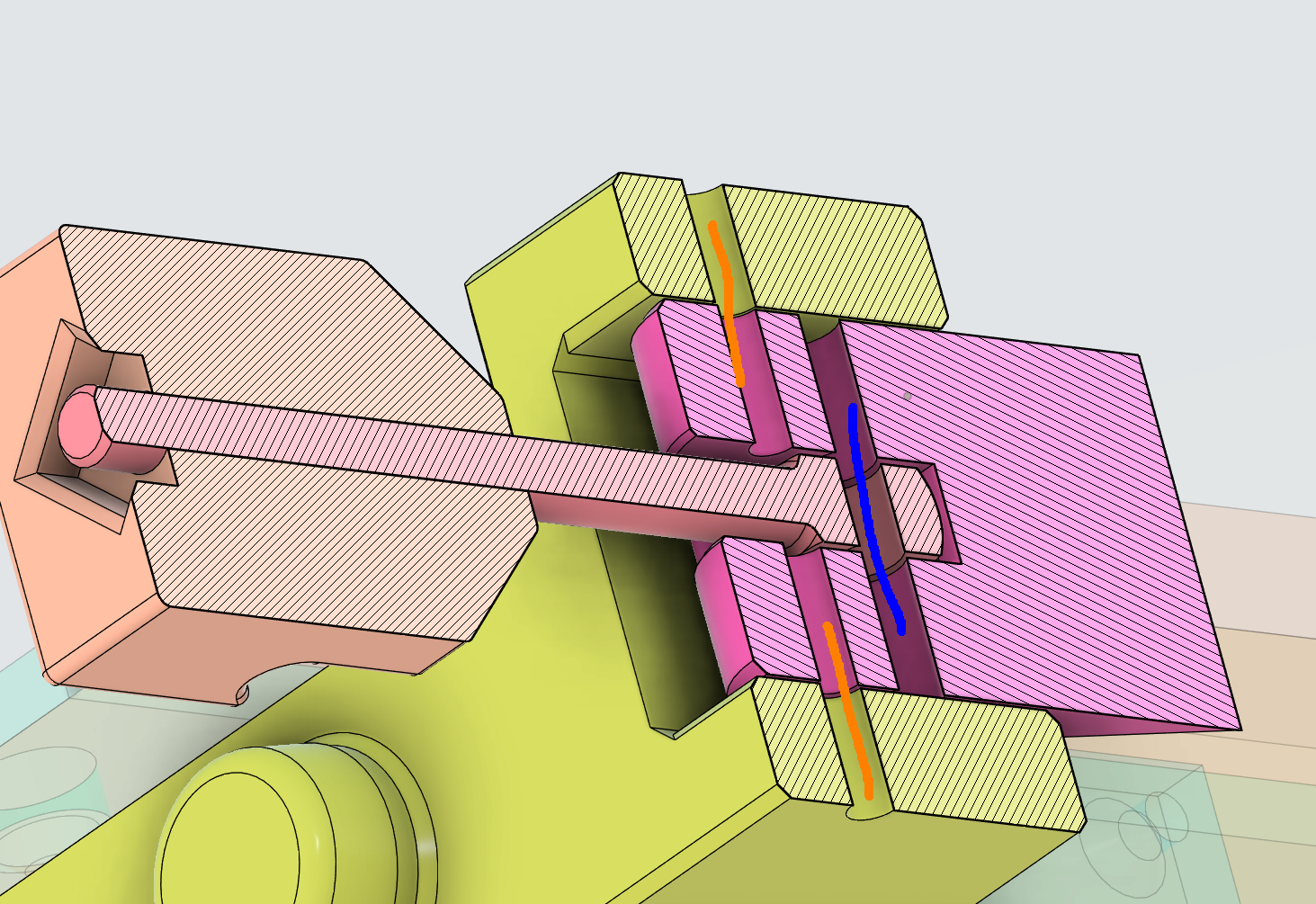

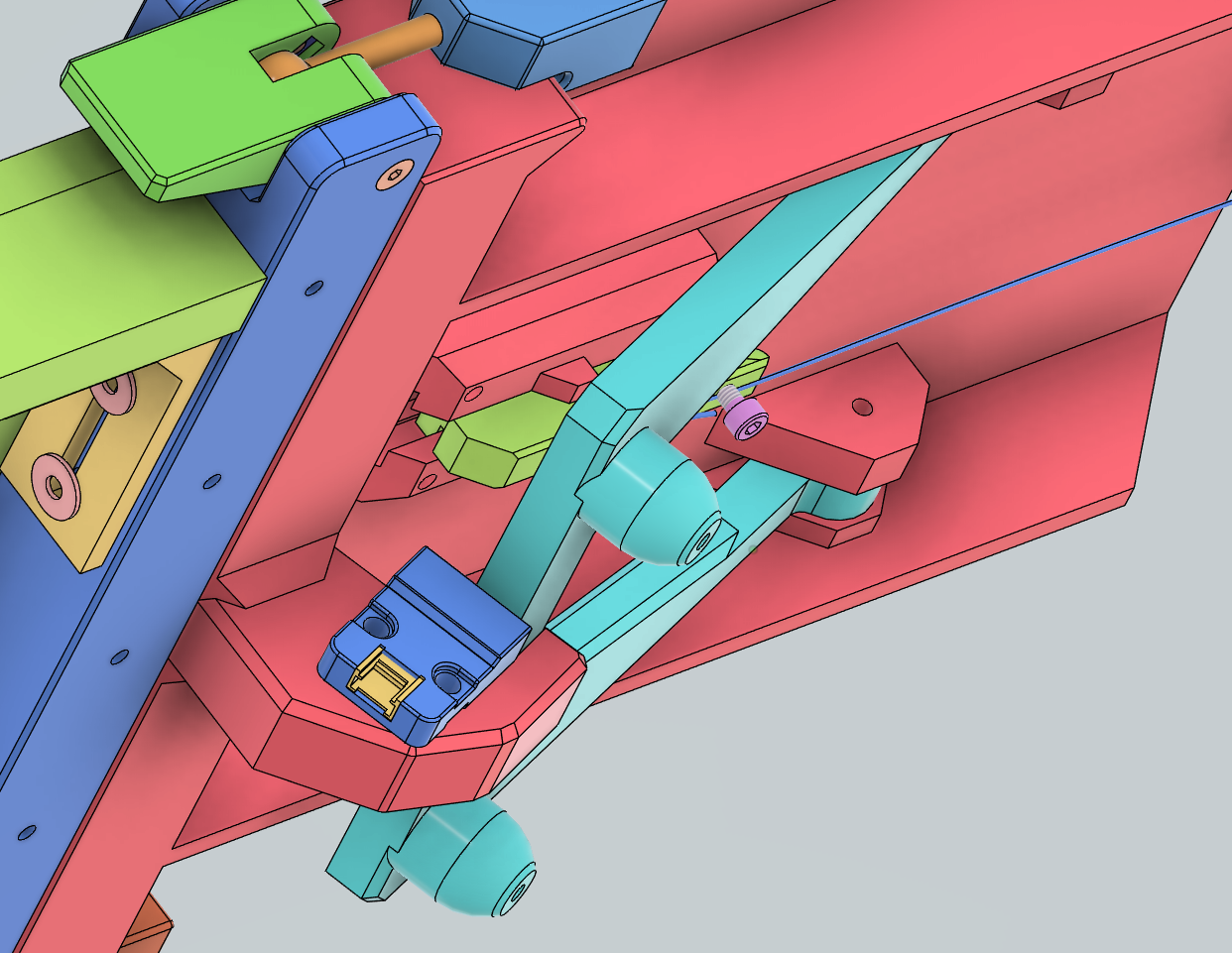

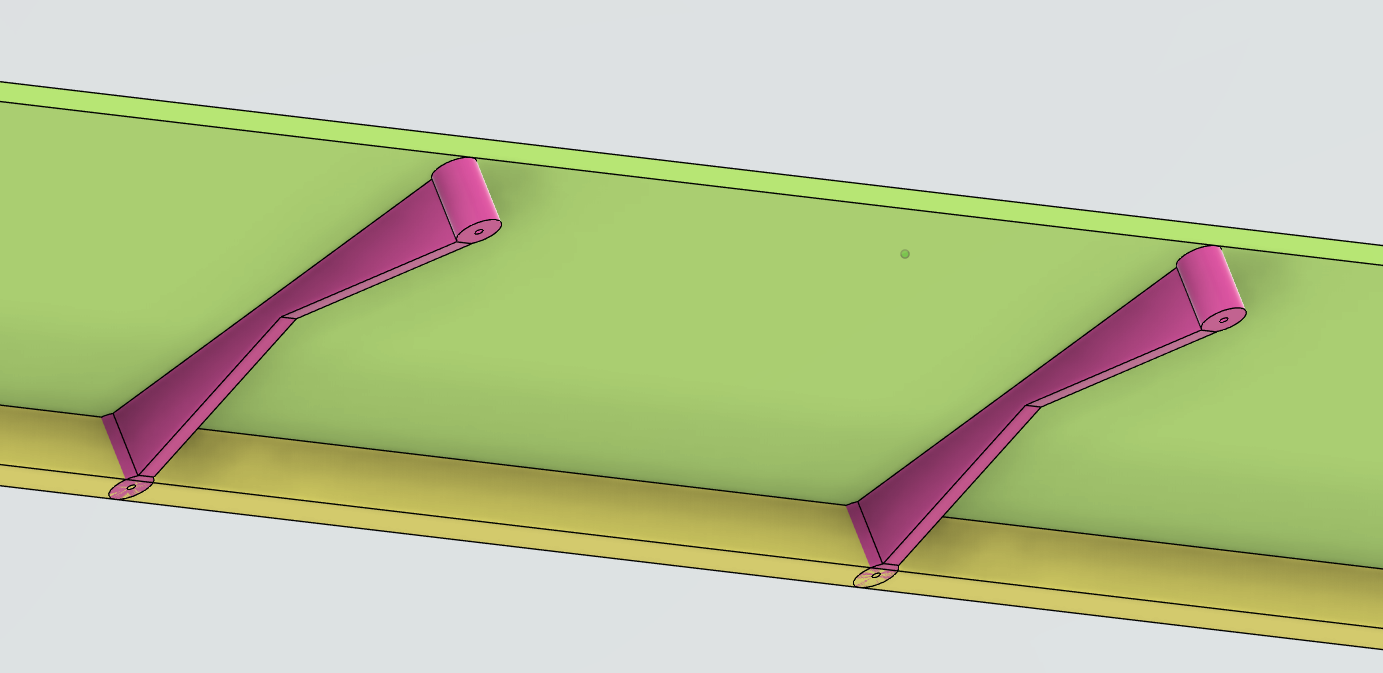

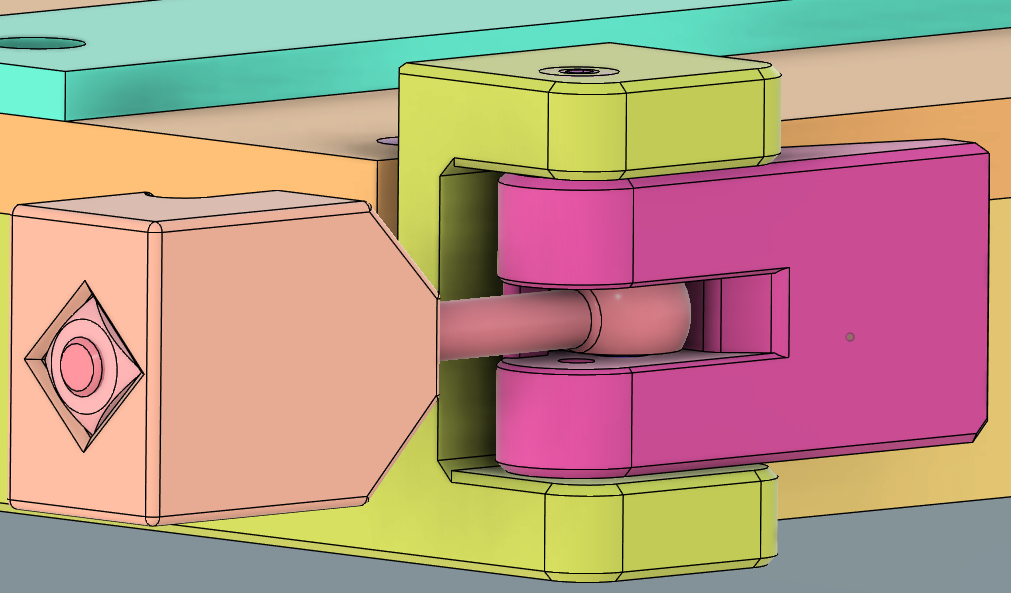

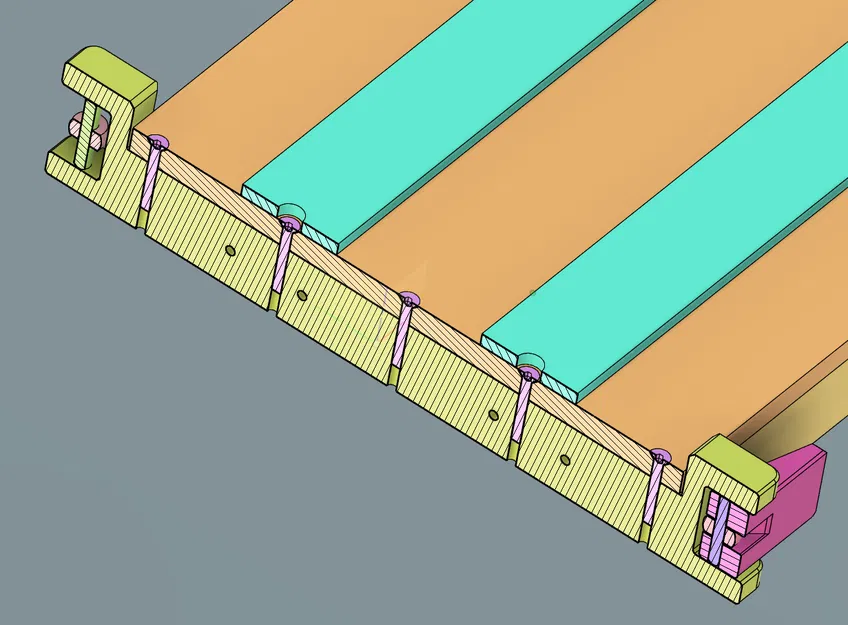

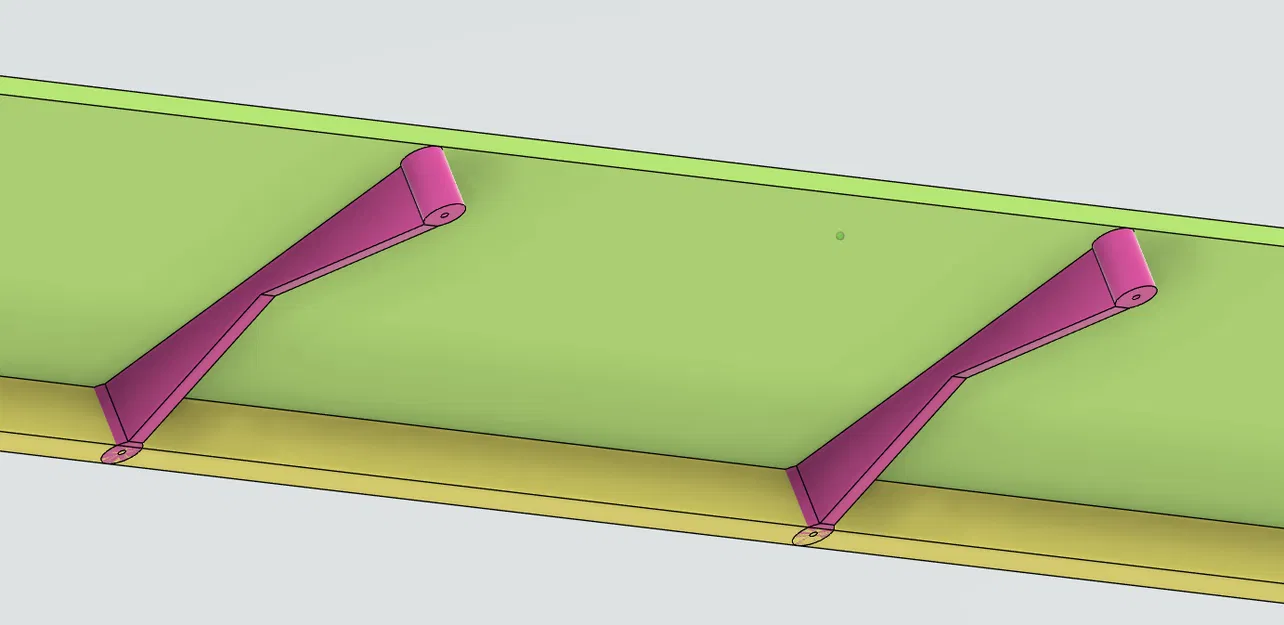

Mình có đính kèm thêm vài hình chi tiết để mọi người có thể làm được với rất ít dụng cụ.

Mình đang hoạt động trong Hiệp hội Soapbox bang Baden-Württemberg. Ở đây tụi mình có một hạng đua gọi là Mini Soapbox Racers, viết tắt: MiniSKR. Bên mình cũng có trang web cho hạng này:

www.miniskr.de
www.seifenkistenverband-bw.de

Những chiếc xe kiểu này đã có ở Mỹ từ thập niên 1950. Ở đó, chúng được biết đến với tên Pinewood Derby Cars.

Bọn mình đã chuyển sang kích thước hệ mét và phát triển một đường đua cho chúng. Đường đua này có thể in bằng máy in 3D với kích thước bàn in 300x300x300.

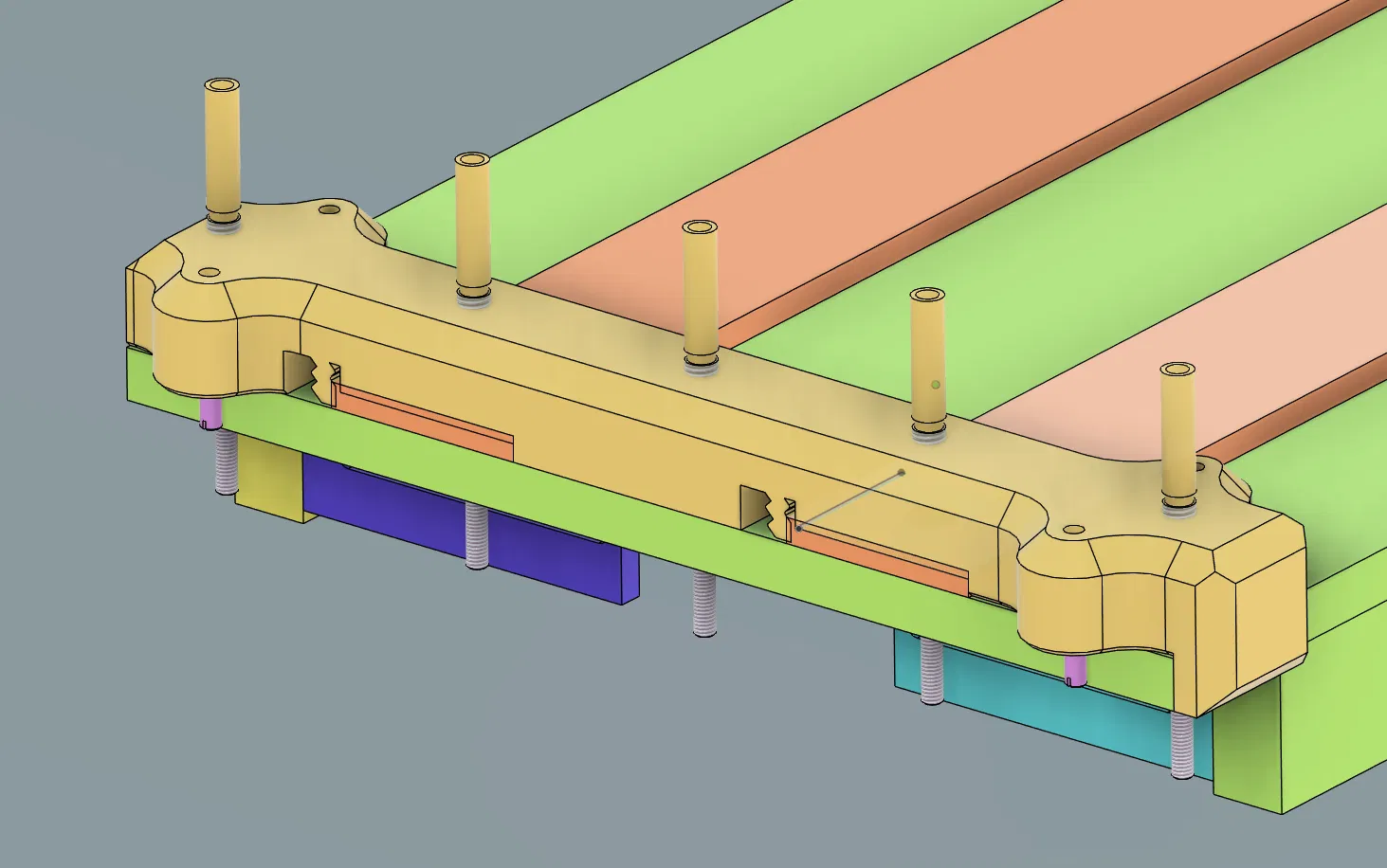

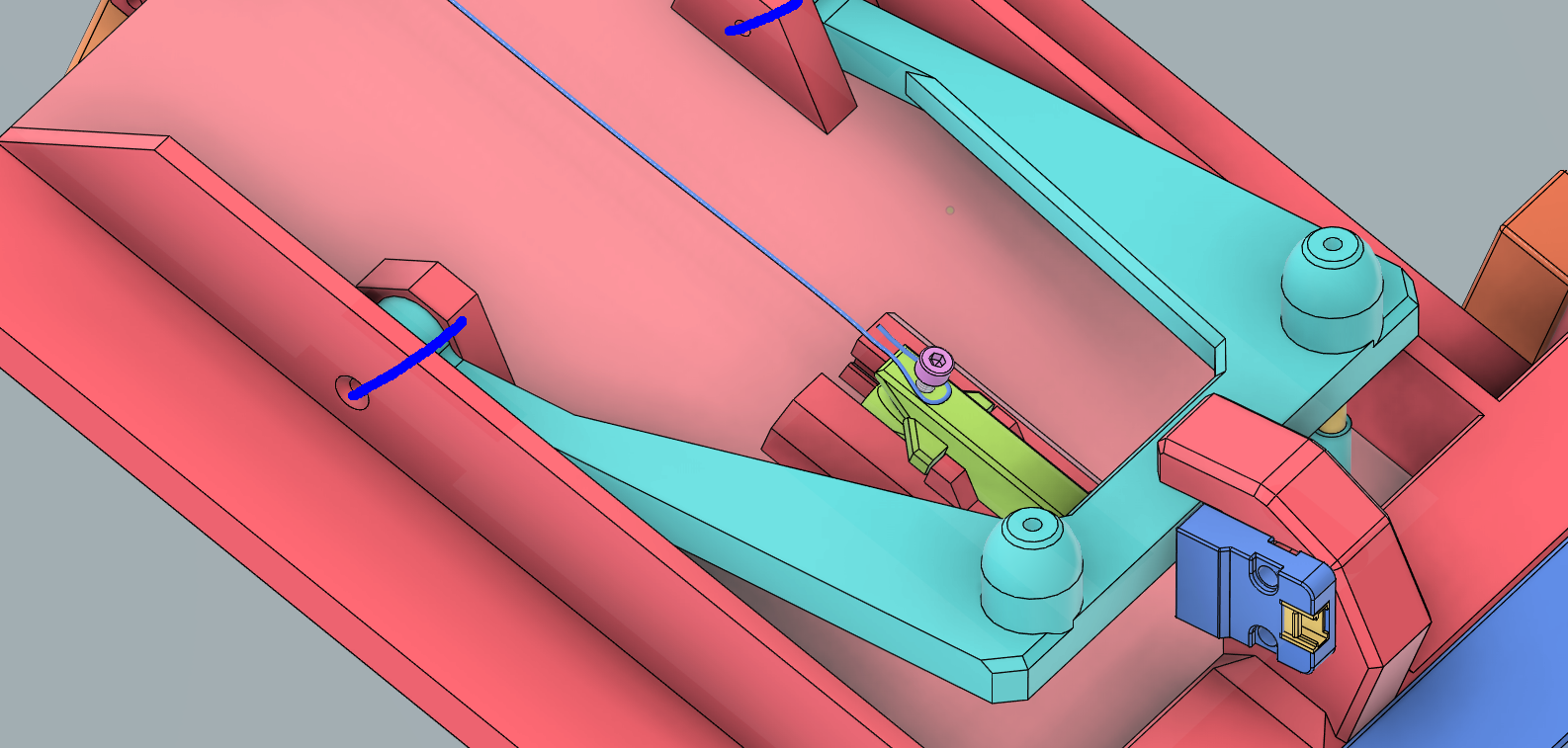

Hệ thống được thiết kế để lắp đặt nhanh. Nếu làm các đoạn dài khoảng 2m thì cũng dễ vận chuyển bằng xe station wagon hoặc van. Cổng người chiến thắng (winner portal) là cơ khí hoàn toàn. Tuy nhiên, cũng có thể chuyển đổi khá dễ bằng cách gắn thêm light barrier.

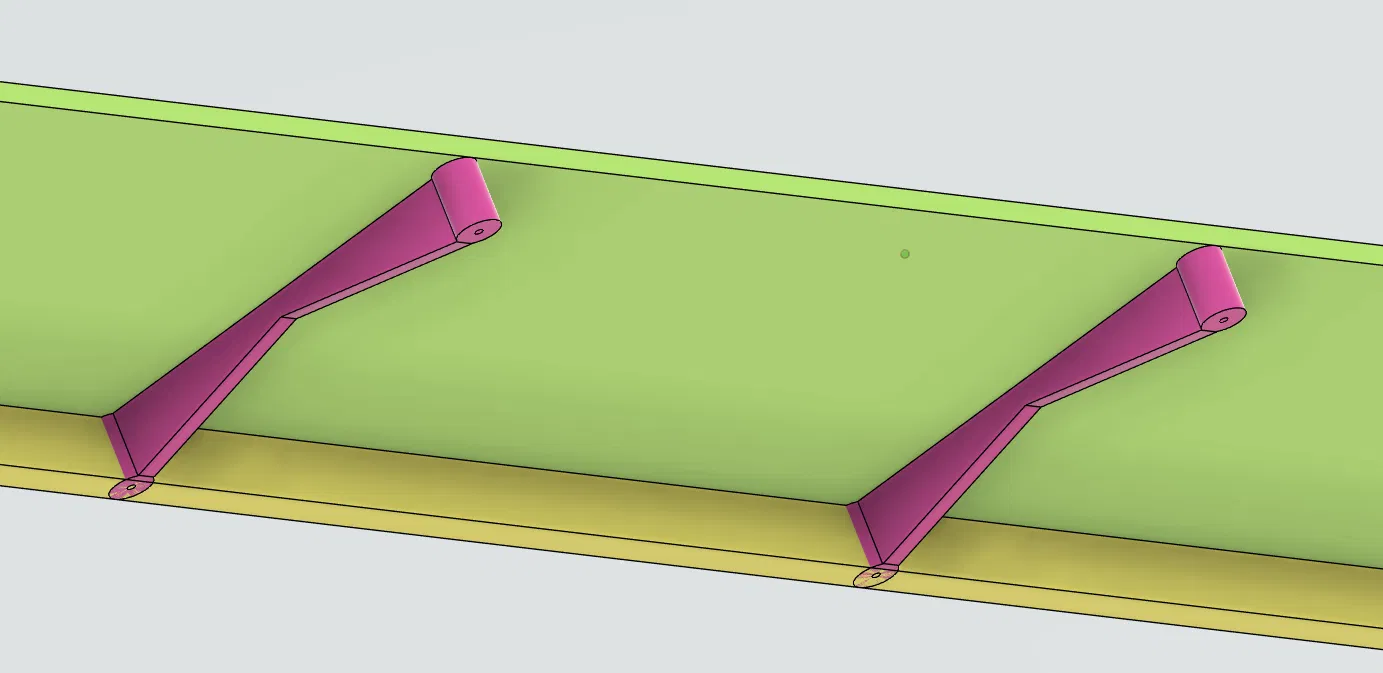

Mình có đính kèm một vài ảnh chi tiết để bạn có thể tự làm được với rất ít dụng cụ.

Harware:

• DIN 7991/ISO 10642 Stahl 08.8 verzinkt; M4X35

• DIN 557 Stahl 5 verzinkt; M6

• DIN 444 Stahl 4.6 verzinkt M6x70

• ISO 8734 Stahl blank Typ A; 6X30

• ISO 8734 Stahl blank Typ A: 4X20

• Rubbarband
