Đế AxxSolder SDC02 tích hợp nguồn PSU (MeanWell LRS-150-24)

Mô tả

Đây là một bộ vỏ (enclosure) cho mỏ hàn Axxsolder (v3.5.2) dùng chung với đế Geeboon SDC02.

Để giảm tối đa đồ lỉnh kỉnh và dây nhợ, bộ vỏ này tích hợp không chỉ phần electronics của Axxsolder mà còn kèm luôn nguồn MeanWell LRS-150-24.

Phần đế có một khay tiện để cất bấc hút chì hoặc dây chì, và phía trên có chỗ để lưu các tip mỏ hàn đang không dùng.

⚠ Cảnh báo: Dự án này yêu cầu bạn thao tác với điện 230V. Chỉ cần sai một chút là có thể gây cháy (nhẹ thì nguy cơ cháy nổ) hoặc nặng hơn là đe doạ tính mạng. Nếu bạn không thật sự biết mình đang làm gì, hãy nhờ người có kinh nghiệm hỗ trợ hoặc đừng thử làm.

AxxSolder

Axel đã làm rất tốt khi tạo ra một mỏ hàn mã nguồn mở, giá hợp lý, hiệu năng cao và tương thích với hệ sinh thái cartridge của JBC.

Bạn có thể ủng hộ tác giả AxxSolder bằng cách mua PCB đã lắp sẵn trên website của anh ấy: https://www.5dimensions.se/ . Hoặc bạn cũng có thể tự tìm linh kiện và PCB theo bộ file thiết kế do Axel cung cấp trên trang github của anh ấy.

Hướng dẫn lắp ráp và danh sách vật tư (BOM)

Hướng dẫn lắp ráp chi tiết và BOM phiên bản mới nhất nằm trên github của dự án.

Thiết lập in đề xuất

Tất cả các part đều có thể in không cần supports, chỉ cần đảm bảo máy in 3D của bạn đủ cooling để in được đoạn bridge dài ở phần đáy của đế. Đa số máy đều làm được.

Hình minh hoạ mẫu được in trên Voron/DoomCube 2.4 với toolhead A4T.

• Vật liệu: PLA (chưa test vật liệu khác, nhưng ABS/ASA nhiều khả năng sẽ bị warping đáng kể do phần đế dài)

• Brim: dùng cho main body, chỉ khi bạn bị warping (khuyến nghị cho ASA/ABS).

• Perimeters: 3 hoặc 4

• Layer height: 0.2 - 0.3 mm

• Infill: 20-30%

• Top/bottom layers: 3-5

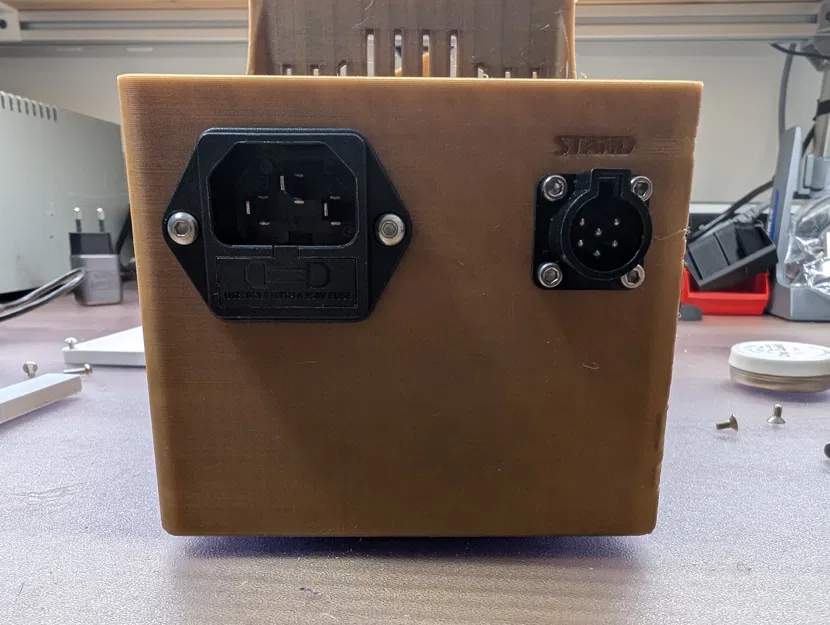

Lưu ý: thiết kế trong hình là bản prototype, trong đó rocker switch được đặt trên faceplate. Vì phần này rất khó in cho ra chất lượng đẹp (bạn có thể thấy hiện tượng phồng/rỗ trên hình mẫu) và cũng hơi khó lắp, nên mình đã chỉnh lại để rocker switch nằm trên base plate (phiên bản hiện tại 1.0).

File cần in

In mỗi loại 1 cái:

• Faceplate

• Main Body

• Tray
