Hộp ngăn kéo Ikea Maximera dùng với Gridfinity

Ikea Maximera và Gridfinity

Mình cần dọn dẹp nhanh cái xưởng, nên cũng “xuống tiền” mua vài tủ bếp Ikea 60x60 để sắp xếp cho gọn lẹ.

https://www.ikea.com/dk/da/p/metod-underskabsstel-hvid-50205626/

Mình đang lắp các ngăn kéo cao 10cm và 20cm như cái này https://www.ikea.com/dk/da/p/maximera-skuffe-lav-hvid-20204628/ và muốn dùng Gridfinity giống như ở những chỗ khác. Điểm trừ của Ikea Maximera là hai bên hông bị vát dốc. Trước giờ cũng có người làm mấy hộp vát theo hông để tận dụng thêm không gian, nhưng lại không khớp với “hệ” Gridfinity.

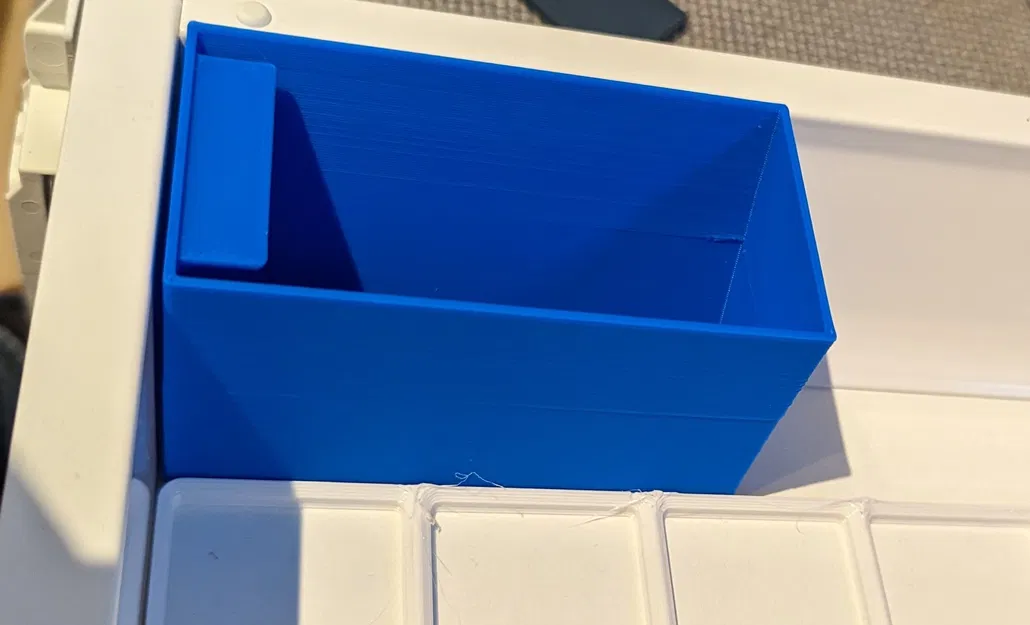

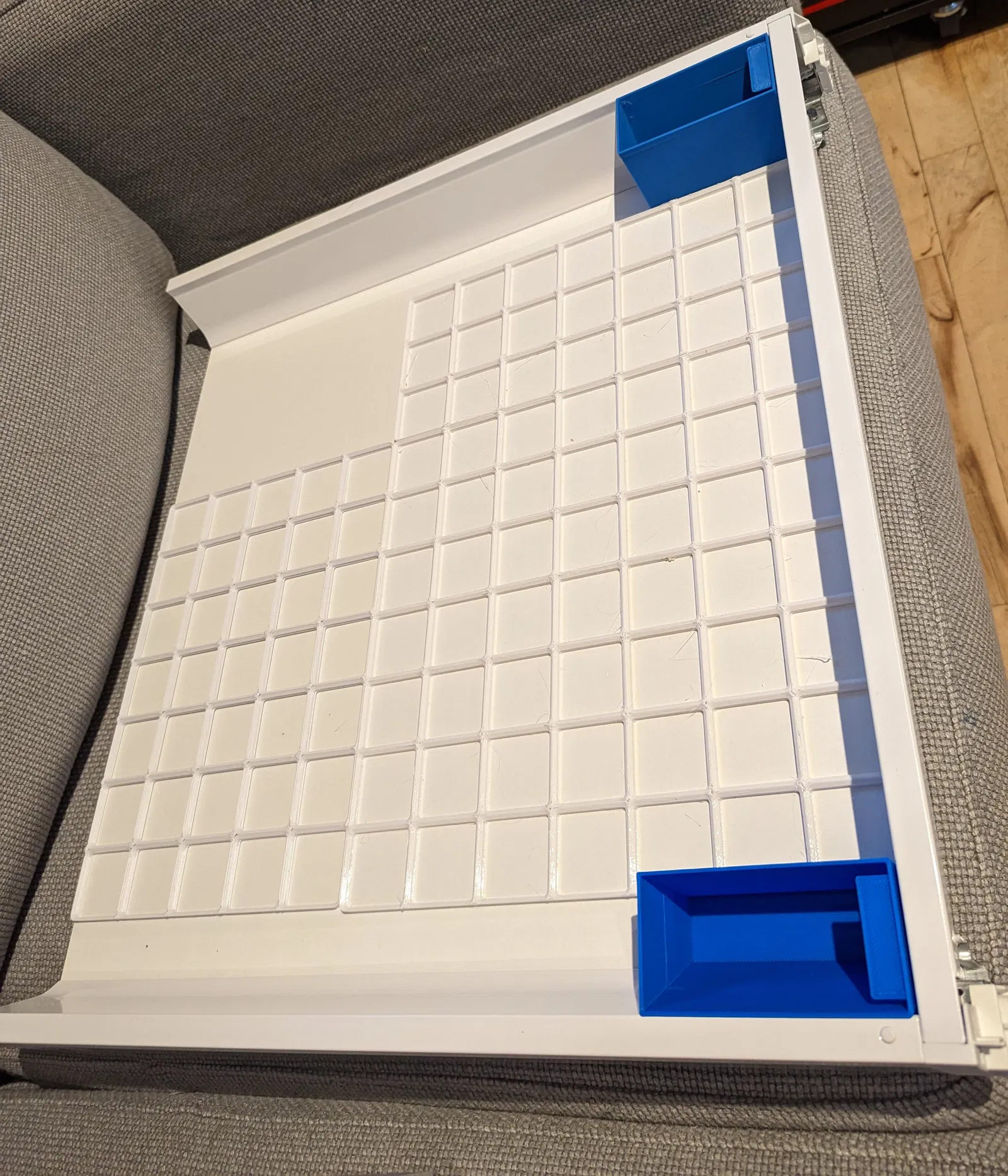

Mấy cái hộp này có đáy vừa khít ngăn kéo Maximera loại rộng 60, và chừa đủ chỗ cho một basegrid Gridfinity rộng 10. Chiều sâu cho ngăn kéo 60 cm thì vừa khít 12 block.

File Fusion360 đã được parameterize để bạn chỉnh chiều dài và chiều cao của hộp, trong trường hợp muốn dùng với các ngăn Maximera cao hơn. Chiều sâu của ngăn kéo loại 60 là 504 mm (12mm x 42mm).

Mình đã đăng các bản 100mm, 150mm, 200mm và một bản 54mm. Nếu cần kích thước khác, bạn có thể tự sửa file Fusion360 hoặc nhắn mình up thêm đúng size bạn cần.

Chiều cao các mẫu này làm cho ngăn kéo 10cm, và cao 56mm. Phần này cũng là một parameter trong file Fusion360.

In 3D

Mình in mấy cái này bằng PLA nào đang có sẵn trong máy in PLA lúc đó, nhưng nói chung dùng vật liệu nào cũng ổn.

Với bên còn lại, nếu bạn muốn phần label ở phía trước để dễ cầm nắm, chỉ cần mirror trong slicer là được.

Canh vị trí đặt Gridfinity grids

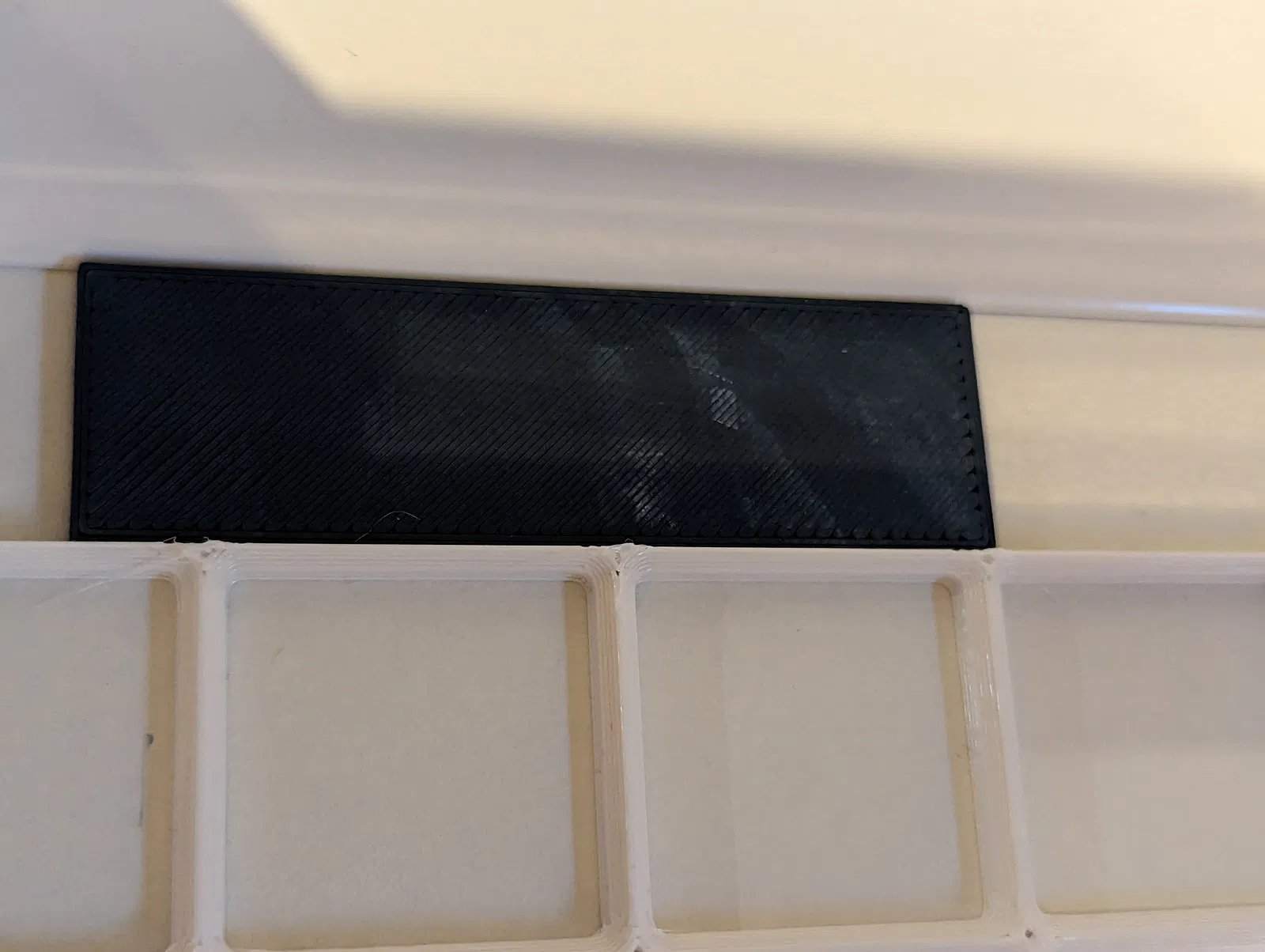

Để canh cho các grid Gridfinity nằm giữa lúc dán xuống, mình làm một cái jig rộng 30.5 mm. Mình tạo một cái box trong prusaslicer/superslicer dài 200mm, rộng 30.5 mm và cao 3 mm, rồi dùng nó để giữ cho grid nằm đúng tâm.
