Hộp Home Assistant (Home Assistant Box)

Đây là bộ vỏ (enclosure) thiết kế riêng cho một máy chủ Home Assistant chắc chắn. Không chỉ là cái case đơn giản, mẫu này còn tích hợp tản nhiệt chủ động, vị trí gắn Zigbee tránh nhiễu, và đèn LED hiển thị trạng thái.

Tính năng nổi bật:

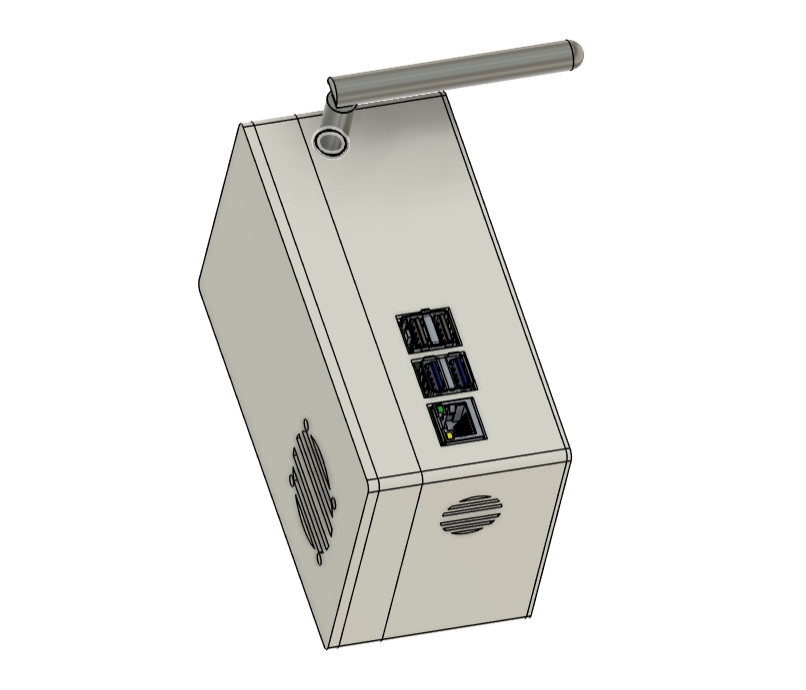

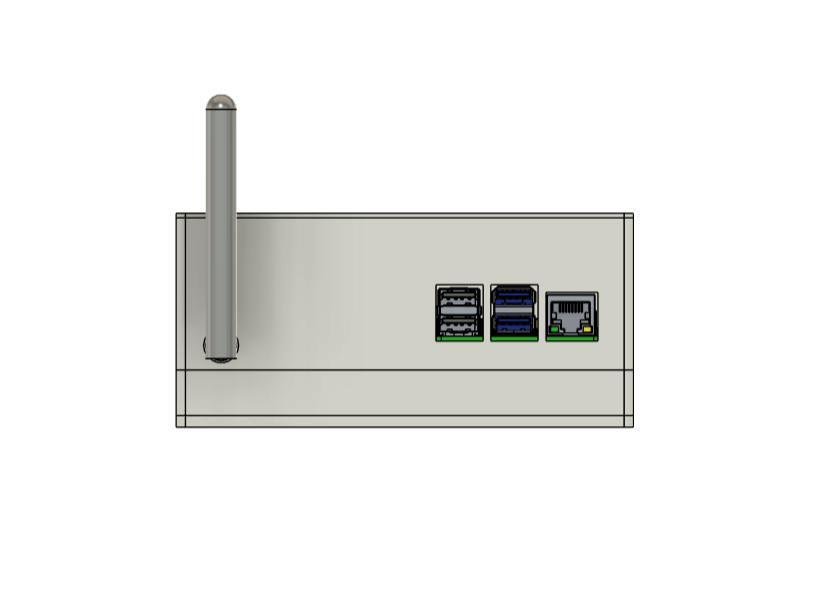

• Raspberry Pi 4: Fit vừa khít, chừa đầy đủ lối ra cho tất cả cổng IO.

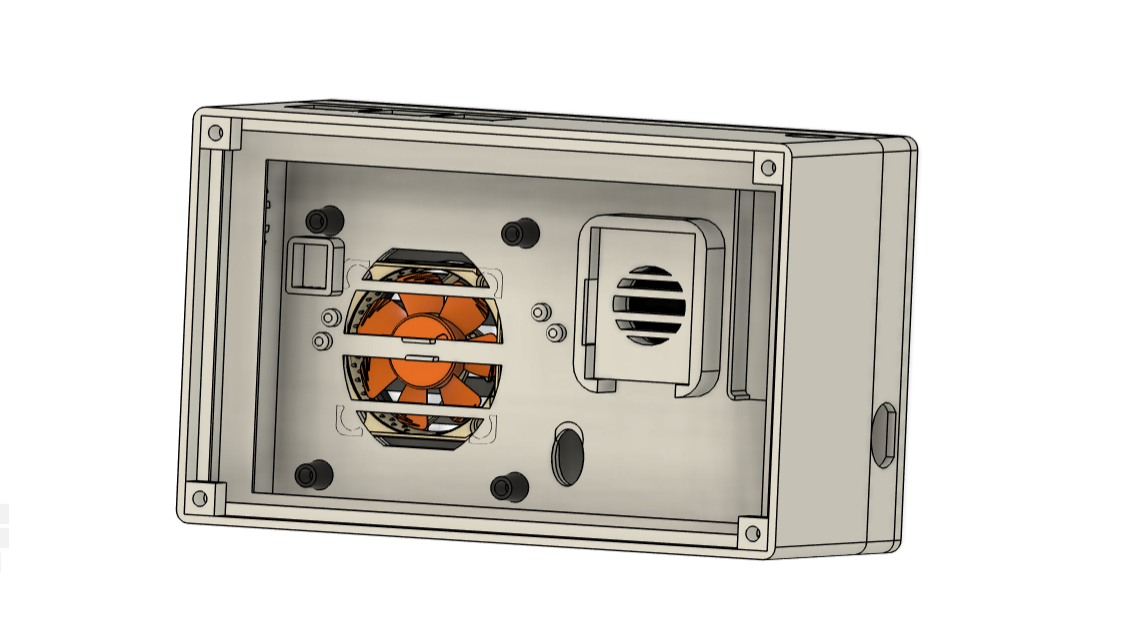

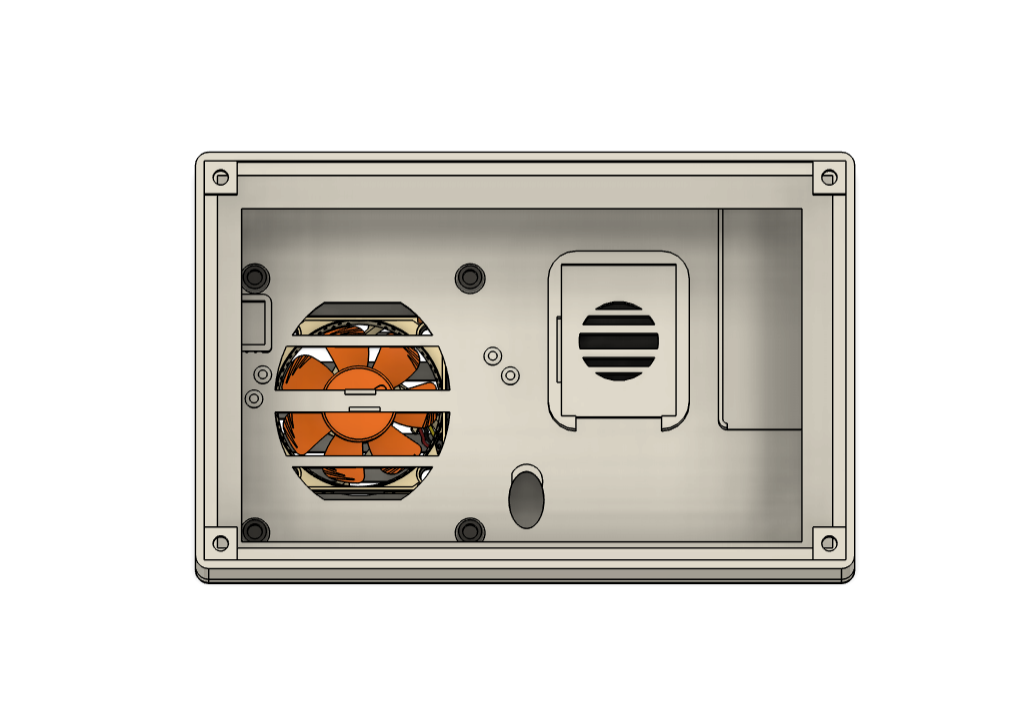

• Active Cooling: Thiết kế cho Noctua NF-A4x10 5V. Có thêm khe gắn biến trở 100-ohm (3362P) để chỉnh tay tốc độ quạt, ưu tiên chạy êm.

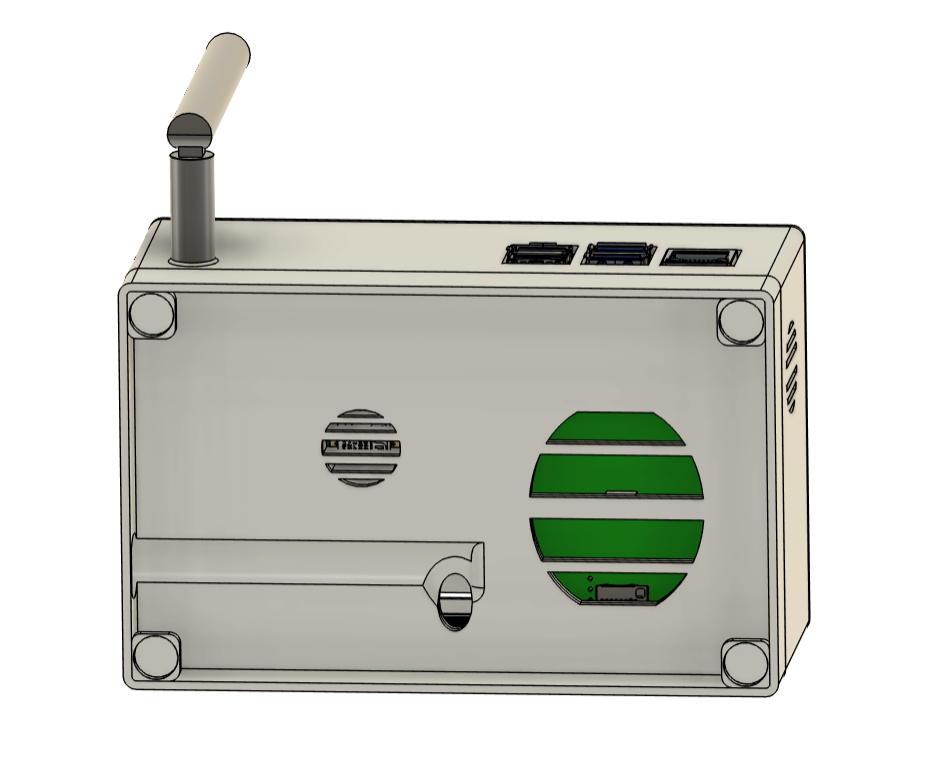

• Internal Zigbee: Có slot riêng bên trong cho Sonoff ZBDongle-E đi kèm cáp USB extension. Cách này đưa dongle ra xa các cổng USB 3.0 để hạn chế nhiễu sóng.

• WLED Integration: Ngàm gắn bên trong cho Wemos D1 Mini và LED SK6812 RGBW để làm đèn trạng thái hoặc đèn ambient.

• Magnetic Lid: Nắp đóng/mở không cần ốc, dùng nam châm 10x2mm.

• Professional Assembly: Thiết kế để dùng M2.5 threaded inserts.

Danh sách vật tư (BOM):

• Raspberry Pi 4 Model B

• Quạt: Noctua NF-A4x10 5V (3-Pin)

• Controller: Wemos D1 Mini (ESP8266)

• LEDs: SK6812 RGBW Strip

• Zigbee: Sonoff ZBDongle-E + USB Extension (0.5m)

• Biến trở: 3362P (100 Ohm)

• Phần cứng: M2.5 Threaded Inserts + ốc M2.5x5mm

• Nam châm: Neodymium tròn 10x2mm

Thiết lập in:

• Material: PLA hoặc PETG

• Infill: 20% (Grid hoặc Gyroid)

• Layer Height: 0.2mm

• Supports: Chỉ cần supports tối thiểu cho các lỗ mở cổng USB.
